Bẫy hơi đồng tiền Samyang YSP-1

Giới thiệu

Bẫy hơi đồng tiền Samyang YSP-1 là dòng bẫy hơi cơ học kiểu đĩa nhiệt động (Disc Type Steam Trap) có tích hợp van bypass, được thiết kế chuyên dụng để xả nước ngưng và tách hơi ẩm trong các hệ thống hơi công nghiệp. Sản phẩm thuộc dòng YSP Series của hãng Samyang – Hàn Quốc, nổi tiếng với độ bền cao, khả năng vận hành ổn định và cấu trúc nhỏ gọn, phù hợp cho hầu hết các ứng dụng hơi bão hòa hoặc hơi quá nhiệt.

Điểm đặc biệt của YSP-1 là có tích hợp sẵn van bypass trên thân, giúp người vận hành có thể xả nước hoặc thông tuyến khi cần thiết mà không cần lắp thêm đường ống bypass ngoài. Thiết kế này giúp giảm chi phí lắp đặt, tiết kiệm không gian và tăng độ an toàn khi bảo trì. Bẫy hơi này có thể hoạt động hiệu quả trong môi trường áp suất từ 0.034 đến 1.2MPa (tương đương 0.34–12 bar) và chịu nhiệt độ tối đa 200°C.

Nhờ cấu trúc cơ học đơn giản, Samyang YSP-1 đảm bảo khả năng xả ngưng nhanh, kín hơi, không cần nguồn điện và không gây búa nước. Đây là lựa chọn tối ưu cho các nhà máy dệt, hóa chất, thực phẩm, năng lượng, và hệ thống sưởi công nghiệp.

Tham khảo thêm các sản phẩm: van bẫy hơi

Cấu tạo tổng quan

Bẫy hơi Samyang YSP-1 được chế tạo theo cấu trúc nhỏ gọn, kết nối ren trong (KS PT Screw) giúp lắp đặt dễ dàng trong các hệ thống đường ống hơi có kích cỡ DN15 đến DN25. Thân bẫy làm bằng gang GGC200 dày, chịu áp và chịu nhiệt tốt, bên trong chứa đĩa và seat bằng inox STS gia công chính xác cao. Phần tay vặn bypass gắn trực tiếp trên thân giúp chuyển đổi chế độ hoạt động nhanh chóng mà không cần tháo rời thiết bị.

Thiết kế đặc biệt với buồng đĩa phẳng cho phép sử dụng hiệu quả chênh lệch áp suất giữa hơi và nước ngưng để tự động đóng mở van xả. Phía trên nắp bẫy có lỗ thông khí giúp thoát áp cục bộ, hạn chế rung động và tránh hiện tượng “air binding”. Cấu trúc bên trong được tối ưu hóa để hơi khô thoát ra dễ dàng và nước ngưng được xả triệt để trong từng chu kỳ.

Bên trong thân còn có bộ lọc (Strainer) tích hợp sẵn bằng lưới inox, giúp ngăn cặn bẩn xâm nhập vào van, giảm tắc nghẽn và kéo dài tuổi thọ thiết bị. Tất cả các bộ phận quan trọng đều có thể tháo rời dễ dàng từ trên xuống, thuận tiện cho việc kiểm tra và thay thế định kỳ.

Kích thước tiêu chuẩn: DN15 (L=120mm, H=95mm), DN20 (L=125mm, H=95mm), DN25 (L=135mm, H=97mm). Trọng lượng trung bình 2.2–2.8kg, dễ lắp trên hệ thống hơi nhỏ hoặc trung bình.

Nguyên lý hoạt động

Bẫy hơi đồng tiền Samyang YSP-1 hoạt động dựa trên nguyên lý nhiệt động. Khi hơi và nước ngưng đi vào khoang, sự chênh lệch áp suất và nhiệt độ giữa hai pha khiến đĩa di chuyển lên xuống đóng mở van. Khi nước ngưng tích tụ, áp lực giảm, đĩa mở ra và nước được xả. Khi hơi khô đi vào, đĩa bị đẩy lên đóng kín lỗ xả, ngăn hơi thoát ra ngoài. Chu kỳ này diễn ra liên tục, giúp giữ cho đường hơi luôn khô và ổn định.

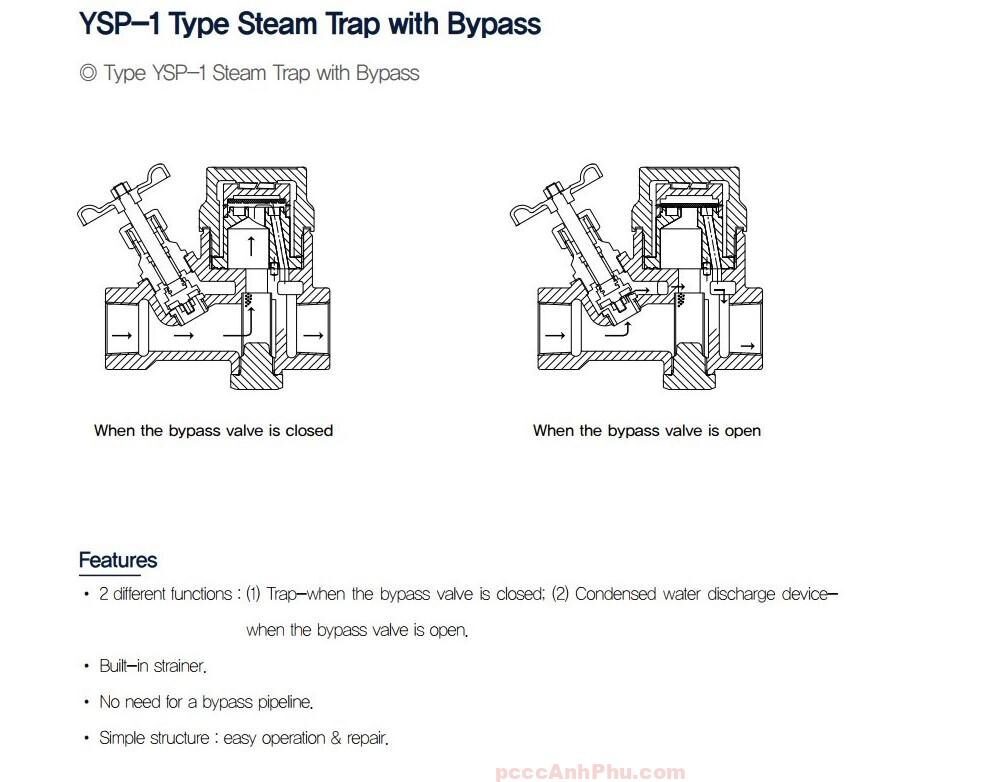

Đặc biệt, bẫy YSP-1 có tích hợp van bypass. Khi cần xả nhanh nước hoặc vệ sinh đường ống, người vận hành có thể mở bypass, cho phép dòng nước đi qua trực tiếp mà không cần tháo bẫy. Khi bypass đóng lại, bẫy quay về chế độ hoạt động tự động như thông thường.

      ┌───────────────────────────────┐
      │      SAMYANG YSP-1 TRAP       │
      │     Disc + Bypass Mechanism   │
      ├──────────────┬────────────────┤
      │  Hơi vào → Disc đóng          │
      │  Nước ngưng → Disc mở         │
      │  Mở bypass → Xả trực tiếp     │
      └───────────────────────────────┘

Nguyên lý đơn giản, ít chi tiết chuyển động giúp YSP-1 có phản ứng nhanh với thay đổi tải, xả ngưng hiệu quả mà không bị rò hơi, đồng thời dễ bảo trì hơn so với các loại bẫy cơ khí thông thường.

Ưu điểm nổi bật

1. Tích hợp van bypass: Cho phép xả nước nhanh hoặc vệ sinh đường ống mà không cần lắp thêm đường bypass ngoài.

2. Lưới lọc tích hợp: Giữ sạch khoang van, giảm tắc nghẽn và tăng tuổi thọ thiết bị.

3. Thiết kế nhỏ gọn: Dễ lắp trong không gian hẹp, phù hợp đường ống hơi DN15–DN25.

4. Vận hành ổn định: Cơ chế đĩa nhiệt động phản ứng nhanh với thay đổi tải hơi.

5. Dễ bảo trì: Cấu trúc đơn giản, tháo nắp trên kiểm tra trực tiếp mà không tháo khỏi đường ống.

6. Kín hơi tuyệt đối: Bề mặt seat và disc gia công chính xác, đảm bảo không rò rỉ hơi.

7. Chống đông: Có thể lắp ở nơi tiếp xúc không khí lạnh, không bị hư khi nhiệt độ giảm sâu.

8. Không cần nguồn điện: Hoạt động hoàn toàn cơ học, an toàn trong môi trường cháy nổ.

9. Tuổi thọ cao: Toàn bộ chi tiết chịu lực làm bằng inox STS chống mài mòn.

10. Tiết kiệm chi phí: Giảm linh kiện ngoài, không cần van phụ, giảm không gian lắp đặt.

Ứng dụng tiêu biểu

Ngành dệt nhuộm: Lắp tại máy ép, bộ sấy vải, hệ thống ống dẫn hơi và nồi hấp.

Ngành hóa chất: Sử dụng trong đường hồi ngưng, bộ trao đổi nhiệt và thiết bị gia nhiệt dung môi.

Ngành thực phẩm: Dùng trong nồi nấu hơi, máy tiệt trùng và thiết bị hấp khử khuẩn.

Ngành năng lượng: Xả ngưng trong đường dẫn hơi phụ, bộ sấy ống và hệ thống turbine phụ trợ.

Ngành HVAC: Dùng trong hệ thống coil sưởi, bộ sấy không khí và ống cấp nhiệt trung tâm.

Ngành dược phẩm: Ứng dụng trong nồi hấp, lò khử trùng và máy sấy dược liệu hơi nước.

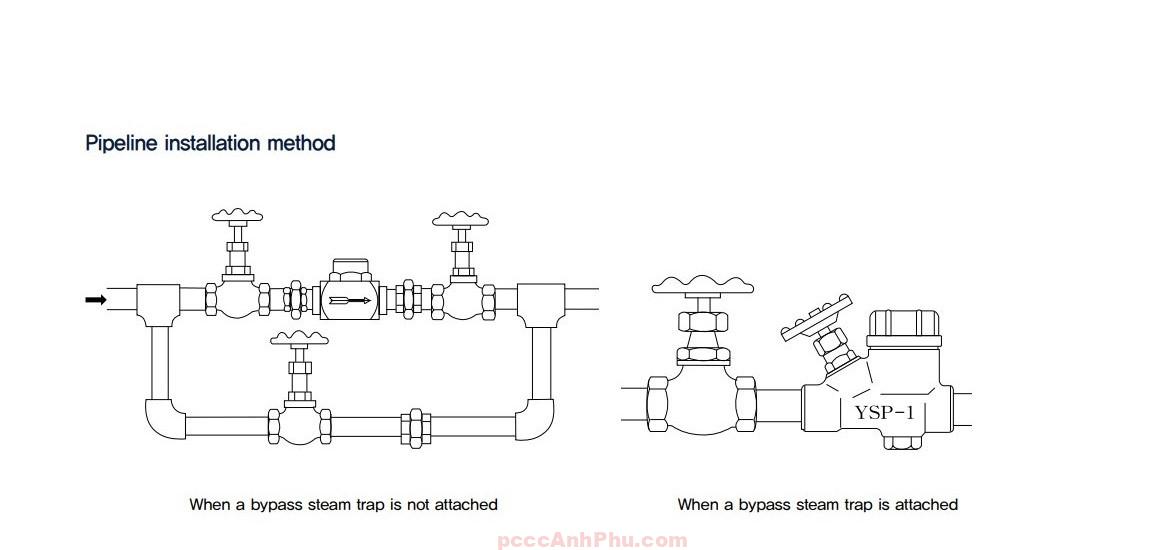

Hướng dẫn lắp đặt & vận hành

Bước 1 – Chuẩn bị: Làm sạch đường ống, loại bỏ cặn bẩn. Đảm bảo hướng dòng hơi trùng với mũi tên trên thân bẫy.

Bước 2 – Lắp đặt: Đặt bẫy ở vị trí thấp nhất của đường ống để nước ngưng dễ thoát. Không lắp ngược chiều hơi. Nếu có thể, gắn thêm van khóa hai đầu để tiện bảo trì.

Bước 3 – Kết nối: Dùng băng keo ren chịu nhiệt hoặc gioăng đồng. Xiết vừa tay, tránh quá lực làm nứt ren gang.

Bước 4 – Vận hành: Khi khởi động, mở nhẹ bypass để xả không khí và nước ngưng ban đầu. Sau đó đóng bypass để bẫy chuyển về chế độ tự động.

Bước 5 – Kiểm tra định kỳ: Mỗi 3–6 tháng kiểm tra hoạt động của disc và seat. Làm sạch bộ lọc nếu có cặn.

Bước 6 – Lưu ý khi bảo trì: Không mở bẫy khi còn áp. Luôn đảm bảo van khóa hai đầu đã đóng và hệ thống được xả áp an toàn.
