Bẫy hơi đồng tiền Samyang YSP-5



Giới thiệu

Bẫy hơi Samyang YSP-5 là dòng bẫy hơi cơ học kiểu đĩa nhiệt động (Disc Type Steam Trap) được sản xuất bởi hãng Samyang – Hàn Quốc, chuyên dùng để tách nước ngưng trong các hệ thống hơi công nghiệp quy mô vừa và nhỏ. Với thiết kế toàn thân bằng inox, tích hợp cơ cấu bimetal chống kẹt khí (air binding), sản phẩm đảm bảo hoạt động ổn định, bền bỉ và an toàn ngay cả trong môi trường nhiệt độ khắc nghiệt.

Model YSP-5 nổi bật với khả năng xả ngưng liên tục, phản ứng nhanh với tải thay đổi và không bị ảnh hưởng bởi sự đóng băng hoặc dao động áp suất. Cấu tạo nhỏ gọn, trọng lượng nhẹ, kết nối ren trong KS PT giúp lắp đặt dễ dàng và phù hợp cho hầu hết các hệ thống đường hơi nhỏ trong nhà máy, xưởng chế biến hoặc khu vực có không gian hạn chế.

Nhờ sử dụng vật liệu inox cao cấp cho toàn bộ thân và bộ phận làm kín, bẫy hơi YSP-5 có tuổi thọ vượt trội, chống ăn mòn hóa chất và duy trì hiệu suất cao trong thời gian dài. Đây là lựa chọn tối ưu cho các hệ thống hơi bão hòa, thiết bị trao đổi nhiệt, đường ống cấp nhiệt và máy sấy công nghiệp.

Tham khảo thêm các sản phẩm: steam trap

Cấu tạo tổng quan

Bẫy hơi Samyang YSP-5 được chế tạo hoàn toàn bằng inox STS cao cấp, đảm bảo độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn tuyệt đối trong môi trường hơi nước có áp suất cao. Cấu trúc dạng đĩa nhiệt động gồm 3 phần chính: buồng đĩa, van seat và khoang xả hơi. Đĩa di chuyển lên xuống dựa trên sự chênh lệch áp suất giữa hơi và nước ngưng, điều khiển quá trình đóng mở tự động mà không cần năng lượng ngoài.

Bên trong bẫy hơi tích hợp cơ cấu bimetal giúp ngăn hiện tượng kẹt khí (air binding) trong giai đoạn khởi động, đảm bảo hơi được lưu thông đều và nhanh chóng đạt trạng thái bão hòa. Bộ lọc inox 80 mesh gắn sẵn ở đầu vào giúp loại bỏ tạp chất, tránh hư hỏng seat và duy trì lưu lượng xả ổn định.

Các bộ phận quan trọng như seat, đĩa và nắp trên đều được tiện CNC chính xác, giúp bẫy duy trì độ kín tuyệt đối trong quá trình đóng hơi. Toàn bộ ren kết nối tuân theo tiêu chuẩn KS PT, dễ dàng thay thế hoặc bảo trì khi cần thiết.

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân (Body)	Inox STS	Chống ăn mòn, chịu áp cao
Đĩa (Disc)	Inox STS	Đóng mở nhanh, kín hơi tuyệt đối
Seat (Ghế van)	Inox STS	Gia công chính xác, chịu mài mòn
Bimetal chống kẹt khí	Inox + hợp kim nhiệt	Tự động xả khí khi khởi động
Lưới lọc (Strainer)	Inox 80 Mesh	Ngăn tạp chất, kéo dài tuổi thọ
Gioăng làm kín	Asbestos chịu nhiệt	Ngăn rò hơi, bền ở 250°C

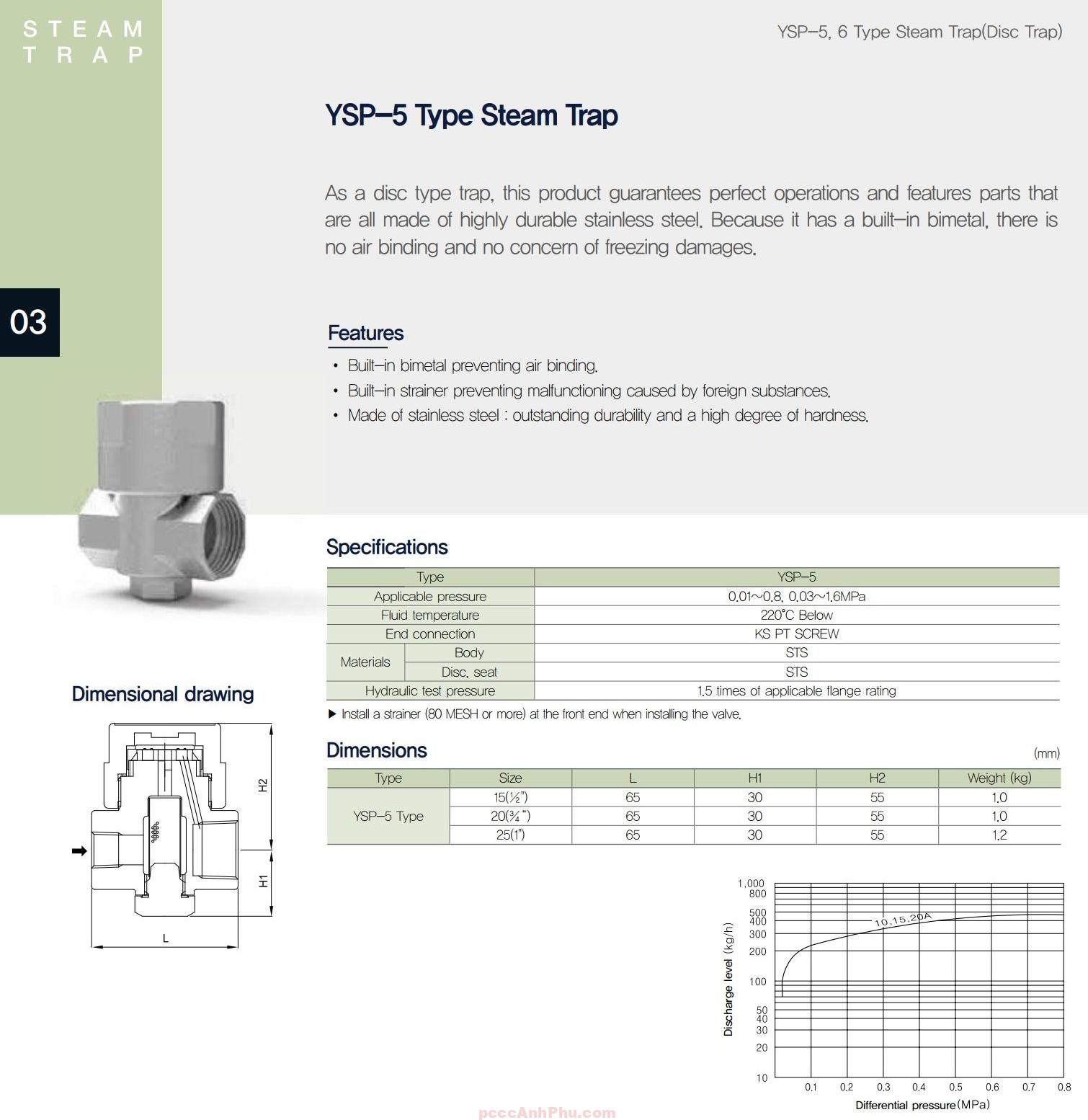

Kích thước nhỏ gọn: DN15–DN25, chiều dài L chỉ 65mm, chiều cao 55mm, trọng lượng khoảng 1.0–1.2kg. Thiết kế này giúp lắp đặt dễ dàng ngay cả ở các vị trí hẹp như đường ống hồi ngưng hoặc thiết bị nhỏ gọn.

Nguyên lý hoạt động

Bẫy hơi YSP-5 vận hành dựa trên nguyên lý nhiệt động của đĩa van. Khi hơi và nước ngưng đi vào, nước ngưng làm giảm áp lực trên đĩa khiến đĩa mở ra để xả nước. Khi hơi khô đến, áp suất tăng đột ngột khiến đĩa bị ép xuống và đóng kín lỗ xả. Chu trình này diễn ra liên tục, hoàn toàn tự động mà không cần điều khiển thủ công.

Nhờ cơ cấu bimetal tích hợp, YSP-5 tự động loại bỏ không khí và hơi nguội khi khởi động, giúp rút ngắn thời gian làm nóng hệ thống và ngăn hiện tượng tắc hơi (air binding). Khi hoạt động ổn định, bẫy duy trì chu kỳ đóng mở đều, đảm bảo hơi ra luôn khô, không rò rỉ và không gây búa nước.

       ┌─────────────────────────────┐
       │       SAMYANG YSP-5         │
       │    Disc Thermodynamic Trap  │
       ├────────────┬────────────────┤
       │  Nước ngưng → đĩa mở xả     │
       │  Hơi nóng → đĩa đóng kín    │
       │  Bimetal → xả khí khởi động │
       └─────────────────────────────┘

Thiết kế tinh gọn nhưng hiệu quả giúp YSP-5 duy trì độ kín hơi tuyệt đối, xả ngưng ổn định và không cần nguồn năng lượng phụ, phù hợp cho cả hệ thống tự động hoặc thủ công.

Ưu điểm nổi bật

1. Toàn thân inox: Chống ăn mòn hóa chất và chịu nhiệt cực tốt, tăng tuổi thọ thiết bị.

2. Cơ cấu bimetal thông minh: Tự động xả khí khi khởi động, tránh nghẹt hơi.

3. Lưới lọc inox tích hợp: Giữ sạch dòng hơi, bảo vệ seat và đĩa van.

4. Độ kín tuyệt đối: Gia công CNC chính xác, ngăn hoàn toàn thất thoát hơi.

5. Phản ứng nhanh: Đóng mở tức thì khi áp suất thay đổi, duy trì hơi khô.

6. Thiết kế nhỏ gọn: Dễ lắp ở không gian hẹp, đặc biệt phù hợp cho hệ thống hồi ngưng.

7. Bảo trì đơn giản: Có thể tháo nắp kiểm tra nhanh mà không cần tách khỏi ống.

8. Chịu áp cao: Làm việc ổn định đến 1.6MPa (~16 bar).

9. Không cần nguồn điện: Hoạt động hoàn toàn cơ học, an toàn tuyệt đối.

10. Tuổi thọ dài: Ít chi tiết chuyển động, mài mòn thấp, sử dụng lâu năm không giảm hiệu suất.

Ứng dụng tiêu biểu

Ngành dệt nhuộm: Lắp tại máy sấy, bộ gia nhiệt và đường ống hồi ngưng.

Ngành thực phẩm: Dùng trong nồi hấp, máy tiệt trùng và hệ thống sấy hơi.

Ngành hóa chất: Xả nước ngưng tại bộ trao đổi nhiệt và đường hơi công nghệ.

Ngành năng lượng: Dùng trong hệ thống nồi hơi, turbine phụ và coil sưởi phụ trợ.

Ngành HVAC: Ứng dụng cho coil gia nhiệt, bộ sấy không khí và máy sưởi hơi.

Ngành dược phẩm: Duy trì hơi khô trong thiết bị hấp tiệt trùng và máy sấy viên nén.

Hướng dẫn lắp đặt & vận hành

Bước 1 – Chuẩn bị: Làm sạch đường ống, loại bỏ bụi bẩn và cặn rỉ. Gắn thêm van khóa hai đầu để dễ bảo trì.

Bước 2 – Lắp đặt: Đặt bẫy theo phương ngang, mũi tên trùng với hướng dòng hơi. Nên lắp ở vị trí thấp nhất để nước ngưng dễ thoát.

Bước 3 – Kết nối: Dùng băng keo ren chịu nhiệt. Xiết đều tay, tránh nứt ren do lực quá lớn.

Bước 4 – Khởi động: Cấp hơi từ từ. Quan sát bẫy xả đều nước và hơi ra khô là vận hành đúng.

Bước 5 – Kiểm tra định kỳ: 3–6 tháng một lần tháo nắp kiểm tra disc và seat, vệ sinh lưới lọc, thay mới khi có dấu hiệu rò hơi.

Bước 6 – Bảo trì: Khi dừng hệ thống lâu ngày, mở van xả đáy để loại bỏ nước ngưng, tránh ăn mòn bên trong.
