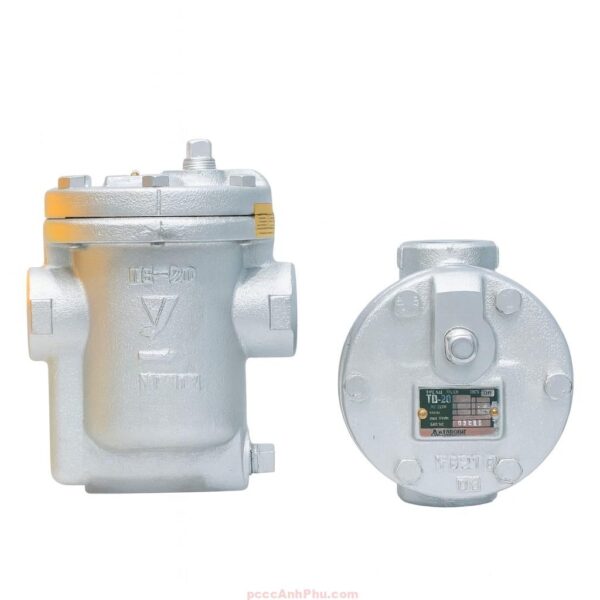

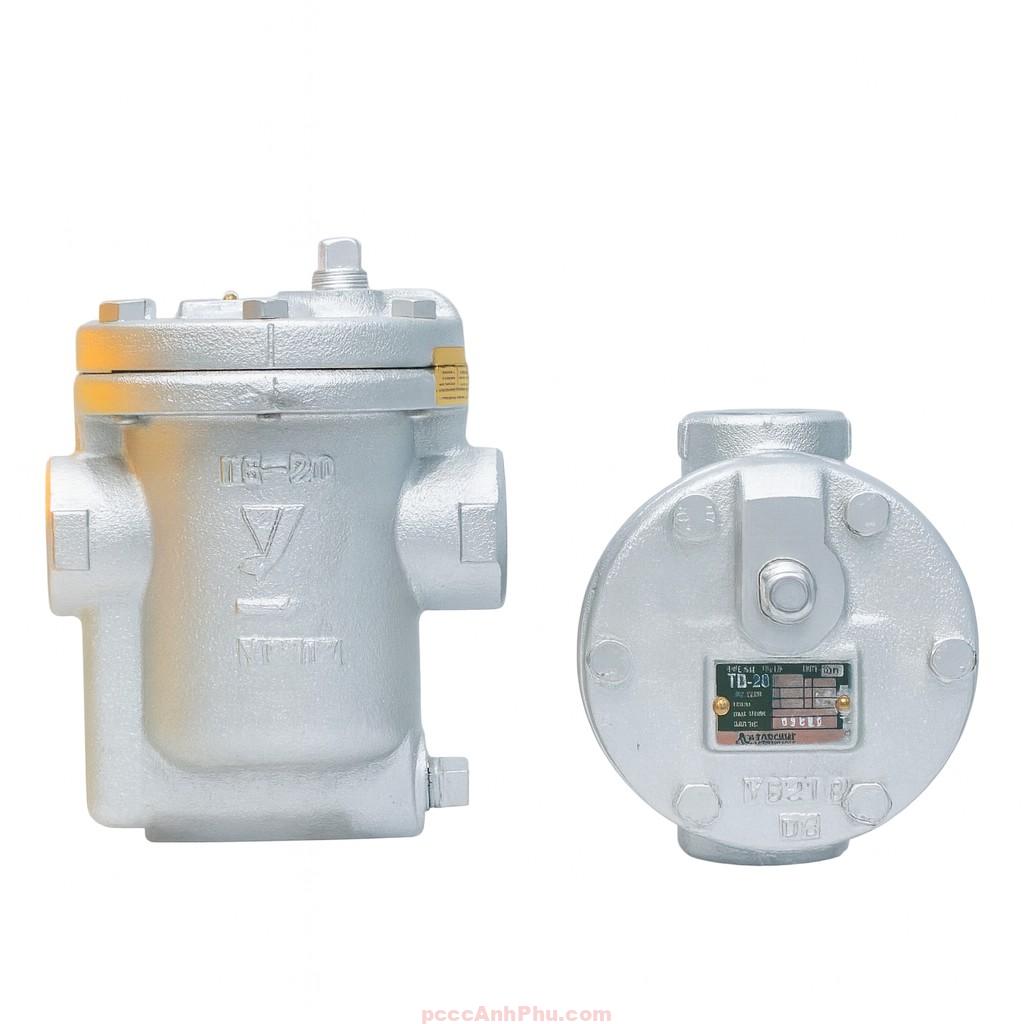

Bẫy hơi gầu đảo ren Yoshitake TB-20 DN20

Giới thiệu

Bẫy hơi gầu đảo Yoshitake TB-20 DN20 là thiết bị xả nước ngưng tự động được thiết kế theo cơ chế gầu đảo (Inverted Bucket), phù hợp cho các hệ thống hơi bão hòa và hơi trung áp. Đây là dòng bẫy hơi cơ học hiệu suất cao, nổi tiếng của Yoshitake – Nhật Bản, được chế tạo tỉ mỉ với độ bền vượt trội, khả năng chịu áp lực lớn và vận hành ổn định trong môi trường hơi liên tục.

TB-20 DN20 có kết nối ren JIS Rc 3/4, thân gang dẻo phủ sơn chịu nhiệt, bộ phận trong bằng inox không gỉ và van xả tôi cứng đặc biệt. Thiết bị có thể chịu áp tối đa 2.0 MPa và nhiệt độ lên đến 220°C, đảm bảo vận hành an toàn, liên tục trong môi trường công nghiệp nặng. Với cơ chế đóng mở thông minh theo mực nước ngưng, bẫy hơi giúp duy trì hơi khô, ổn định áp suất và tối ưu hiệu quả truyền nhiệt cho toàn bộ hệ thống.

Tham khảo thêm các sản phẩm: van bẫy hơi

Cấu tạo

Bẫy hơi Yoshitake TB-20 DN20 được cấu thành từ thân chính, gầu đảo inox, van xả, đế van, lưới lọc và nắp đậy chịu áp. Thân gang dẻo được đúc nguyên khối, có độ dày cao, đảm bảo khả năng chịu va đập và áp suất liên tục. Gầu inox hình trụ đảo ngược đóng vai trò phao, điều khiển cơ cấu đòn bẩy mở và đóng van xả nước ngưng tự động. Khi nước ngưng nhiều, gầu chìm xuống kéo van mở, nước được xả ra ngoài; khi hơi vào, gầu nổi lên, van đóng kín, giữ hơi trong hệ thống.

Bộ van và ghế van được chế tạo từ inox 420 tôi cứng, giúp chịu mài mòn tốt khi làm việc liên tục trong môi trường nhiệt cao. Bên trong còn có lưới lọc inox bảo vệ van xả khỏi cặn bẩn và tạp chất. TB-20 DN20 có thiết kế nắp trên tháo rời dễ dàng, thuận tiện cho việc bảo trì và vệ sinh định kỳ mà không cần tháo toàn bộ thiết bị ra khỏi hệ thống ống.

Kích thước cơ bản: L = 175 mm, H = 183 mm, A = 117 mm, trọng lượng khoảng 6.0 kg. Thân thẳng đứng và kết cấu cân bằng trọng tâm giúp TB-20 DN20 có thể lắp đặt ổn định trong không gian hẹp hoặc tại điểm xả thấp của hệ thống hơi.

Nguyên lý

Bẫy hơi TB-20 DN20 hoạt động dựa trên sự thay đổi tỷ trọng giữa hơi nóng và nước ngưng. Khi nước ngưng đi vào thân bẫy, gầu inox đảo ngược chìm xuống, kéo cần đòn mở van xả để thoát nước. Khi hơi nóng đến, gầu nổi lên, kéo van đóng lại. Chu trình đóng mở này diễn ra liên tục, tự động, giúp hơi được giữ khô và ổn định áp suất trong toàn bộ đường ống.

   ┌────────────────────────────┐
   │       HƠI KHÔ (STEAM)     │
   │     ↑                     │
   │   ┌───┐                   │
   │   │   │ ← Gầu nổi lên     │
   │   └───┘─────┐             │
   │              ▼             │
   │        Van xả nước ngưng  │
   └────────────────────────────┘

Nhờ cấu tạo gầu đảo, van xả chỉ mở khi có nước ngưng nên hơi không bị thất thoát. Điều này giúp tiết kiệm năng lượng, đảm bảo quá trình truyền nhiệt hiệu quả. TB-20 DN20 còn có khả năng tự xả khí khi khởi động, giúp hệ thống đạt trạng thái ổn định nhanh hơn, đồng thời tránh hiện tượng búa nước khi áp suất thay đổi đột ngột.

Ưu điểm

1. Độ bền cơ học cao: Thân gang dày, chịu áp và va đập tốt, phù hợp môi trường công nghiệp.

2. Hiệu suất cao: Loại bỏ nước ngưng liên tục, duy trì hơi khô ổn định.

3. Vật liệu inox: Gầu và van bằng thép không gỉ, chống ăn mòn và mài mòn trong điều kiện khắc nghiệt.

4. Không rò hơi: Van đóng kín tuyệt đối khi hơi nóng vào, tiết kiệm nhiên liệu.

5. Lưới lọc bảo vệ: Giữ sạch van và gầu, giảm tắc nghẽn và nâng cao tuổi thọ.

6. Tự động vận hành: Không cần điện, hoạt động nhờ cơ chế cơ học ổn định.

7. Dễ bảo trì: Nắp tháo nhanh, kiểm tra gầu hoặc van dễ dàng.

8. Tiêu chuẩn Nhật Bản: Sản xuất theo JIS và RoHS, đảm bảo an toàn và độ tin cậy cao.

Ứng dụng

Ngành dệt nhuộm: Xả nước ngưng tại máy sấy, máy nhuộm, hệ thống trao đổi nhiệt công nghiệp.

Ngành thực phẩm: Dùng trong nồi hấp, máy thanh trùng, thiết bị sấy khô, giúp giữ nhiệt ổn định.

Ngành hóa chất: Ứng dụng trong bồn phản ứng, bộ trao đổi hơi-nước và thiết bị gia nhiệt liên tục.

Ngành cơ khí: Lắp tại khuôn ép nhựa, máy sấy linh kiện, lò nhiệt để duy trì hơi khô ổn định.

HVAC – năng lượng: Dùng trong hệ thống sưởi trung tâm, trạm hơi, bộ trao đổi nhiệt không khí.

Lắp đặt & vận hành

Bước 1 – Chuẩn bị: Làm sạch đường ống, chọn điểm thấp nhất của hệ thống để nước ngưng dễ thoát ra. Đảm bảo hướng lắp đúng theo mũi tên trên thân bẫy.

Bước 2 – Lắp đặt: Dùng keo ren hoặc băng tan chịu nhiệt, siết chặt đều tay để tránh rò rỉ. Giữ thân bẫy thẳng đứng khi lắp.

Bước 3 – Khởi động: Cấp hơi từ từ, kiểm tra hướng xả và đảm bảo nước ngưng ra đều, hơi không rò.

Bước 4 – Vận hành: Khi hoạt động ổn định, van xả nước ngưng theo chu kỳ, hơi ra ổn định, không dao động áp.

Bước 5 – Bảo trì: Vệ sinh định kỳ van, lưới lọc, gầu đảo mỗi 3–6 tháng, thay thế khi mòn hoặc giảm hiệu suất.

Bước 6 – Dừng hệ thống: Mở van xả nước trước khi tắt nguồn hơi để tránh tích tụ nước trong thân, giảm ăn mòn.

Lưu ý: Không lắp ở vị trí áp ngược hoặc gần van chính. Giữ hướng xả thấp hơn nguồn hơi để đảm bảo thoát nước tự nhiên, tránh ứ đọng.
