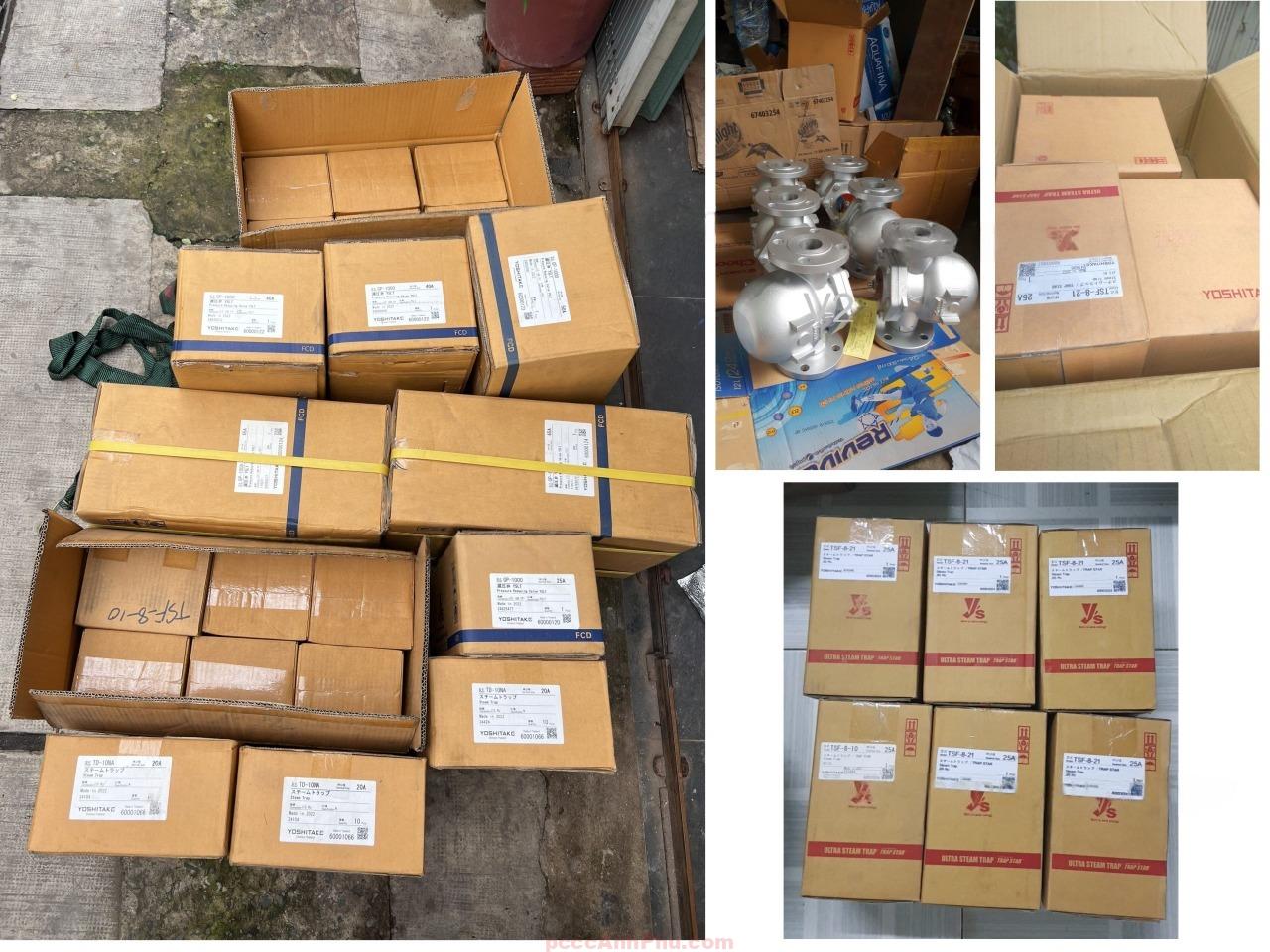

Bẫy hơi phao ren Yoshitake TSF-10 DN15

Giới thiệu

Bẫy hơi phao ren Yoshitake TSF-10 DN15 là dòng bẫy hơi phao chất lượng cao sản xuất tại Nhật Bản, dùng để xả nước ngưng tự động trong hệ thống hơi công nghiệp. Thiết kế phao nổi giúp bẫy hoạt động liên tục, xả nước ngưng hiệu quả mà không rò rỉ hơi, phù hợp cho nồi hơi, máy sấy, bộ trao đổi nhiệt và hệ thống HVAC.

Vật liệu gang dẻo bền bỉ kết hợp với phao inox không gỉ và van xả chịu nhiệt giúp TSF-10 làm việc ổn định ở nhiệt độ tối đa 220°C và áp suất đến 1.0 MPa. Thiết kế ren JIS Rc hoặc NPT tiêu chuẩn cho phép lắp đặt linh hoạt, dễ dàng bảo trì mà không làm gián đoạn hệ thống.

Tham khảo thêm các sản phẩm: bẫy hơi

Cấu tạo

Bẫy hơi Yoshitake TSF-10 DN15 có cấu tạo cơ bản gồm thân gang dẻo đúc liền khối, phao inox, van xả, bộ xả khí thermostatic và nắp bảo trì. Cấu trúc này giúp bẫy hoạt động ổn định dưới áp suất và dao động nhiệt độ, đồng thời dễ kiểm tra bảo dưỡng mà không tháo rời thân khỏi đường ống.

TSF-10 DN15 có kích thước d = Rc1/2, chiều dài L ≈ 121 mm, chiều cao ≈ 113 mm và trọng lượng khoảng 3.6 kg. Thân gang dẻo chịu lực tốt, phao inox làm việc chính xác, giảm nguy cơ hư hỏng do rung động hoặc thay đổi tải nhiệt đột ngột.

Nguyên lý

Bẫy hơi phao Yoshitake TSF-10 hoạt động dựa trên nguyên lý phao nổi điều khiển van xả. Khi nước ngưng tích tụ, phao nổi lên kéo cần đòn làm mở van xả để thoát nước ngưng. Khi mực nước giảm, phao hạ xuống và van đóng kín, ngăn không cho hơi rò ra ngoài. Chu trình này lặp lại liên tục theo mực nước ngưng thực tế.

   ┌───────────────┐
   │      Hơi      │
   │   (Steam)     │
   ├───────┬───────┤
   │       │       │
   │      ○        │ ← Phao inox nổi
   │       │
   │      └─► Van xả ───→ Nước ngưng
   └─────────────────────┘

Bộ xả khí thermostatic tích hợp giúp TSF-10 tự động loại bỏ khí lạnh và không khí khi khởi động, giúp hệ thống nhanh đạt trạng thái hơi khô, giảm thời gian warm-up và tránh tình trạng búa nước (water hammer) gây hư hỏng thiết bị.

Ưu điểm

1. Xả liên tục & hiệu quả: Phao inox điều khiển van xả nước ngưng chính xác, phù hợp với mọi tải hơi.

2. Vent khí tự động: Bộ thermostatic xả khí lạnh giúp khởi động hệ thống nhanh và ổn định.

3. Bảo trì dễ: Nắp bẫy có thể tháo rời để kiểm tra, vệ sinh hoặc thay phao mà không tháo thân bẫy.

4. Linh hoạt lắp đặt: Hỗ trợ nhiều hướng dòng chảy (ngang, đứng, lên hoặc xuống).

5. Không rò hơi: Van đóng kín hoàn toàn khi hơi khô đến, giúp tiết kiệm năng lượng.

6. Độ bền cao: Vật liệu gang và inox đảm bảo chống ăn mòn và chịu nhiệt tốt.

7. Lưu lượng xả lớn: TSF-10 có thể đẩy nước ngưng hơn 1000 kg/h, phù hợp hệ thống hơi trung bình.

8. Tiêu chuẩn Nhật Bản: Sản xuất theo tiêu chuẩn JIS/ISO, độ tin cậy và chất lượng cao.

Ứng dụng

Ngành dệt nhuộm: Lắp tại máy sấy, buồng nhuộm, hệ thống dẫn hơi phụ để duy trì hơi khô.

Ngành thực phẩm: Dùng ở nồi hấp, thiết bị thanh trùng, buồng chưng cất đảm bảo không lẫn nước.

Ngành hóa chất: Áp dụng cho hệ thống trao đổi nhiệt chịu nhiệt và áp lực cao.

Ngành cơ khí: Dùng trong lò sấy, buồng gia nhiệt khuôn, giúp cải thiện hiệu quả nhiệt.

Hệ thống HVAC: Lắp tại bộ trao đổi nhiệt không khí và hệ thống sưởi công nghiệp.

Lắp đặt & vận hành

Bước 1 – Chuẩn bị: Chọn vị trí lắp ở điểm thấp nhất của tuyến ống, nơi nước ngưng dễ tụ. Làm sạch đường ống trước khi lắp.

Bước 2 – Hướng dòng hơi: Lắp theo mũi tên trên thân bẫy. Hỗ trợ nhiều hướng lắp (ngang/đứng/nghiêng).

Bước 3 – Cố định ren: Dùng băng keo chịu nhiệt hoặc keo ren chuyên dụng. Siết đều, tránh quá chặt gây nứt ren.

Bước 4 – Kiểm tra: Mở hơi từ từ, quan sát cửa xả. Khi nước ngưng ra đều và bẫy đóng kín hơi, thiết bị hoạt động đúng chuẩn.

Bước 5 – Bảo trì: Vệ sinh lưới lọc, kiểm tra phao và bộ xả khí 3–6 tháng/lần. Tăng tần suất nếu hệ thống nhiều tạp chất.

Lưu ý: Không lắp bẫy quá gần nguồn hơi chính để tránh sốc nhiệt. Khi hệ thống dừng lâu, nên mở xả nước ngưng để tránh ăn mòn bên trong thân.
