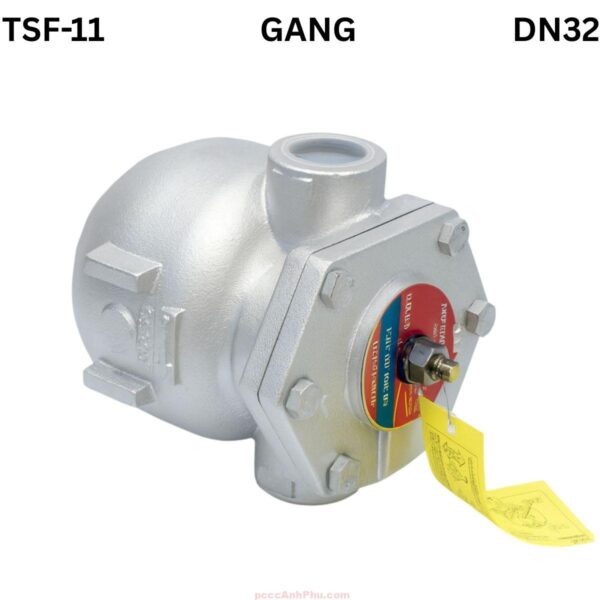

Bẫy hơi phao ren Yoshitake TSF-11 DN32

Giới thiệu

Bẫy hơi phao ren Yoshitake TSF-11 DN32 là thiết bị xả nước ngưng tự động được thiết kế cho hệ thống hơi bão hòa và hơi quá nhiệt có áp suất làm việc cao. Sản phẩm thuộc dòng TSF-11 của hãng Yoshitake – Nhật Bản, được chế tạo với độ chính xác cao, thân gang dẻo chịu áp lực, phao và van xả inox bền bỉ, hoạt động ổn định trong điều kiện khắc nghiệt. Đây là model lý tưởng cho hệ thống hơi trung bình đến lớn, nơi yêu cầu độ tin cậy và hiệu suất truyền nhiệt cao.

Với kết nối ren JIS Rc1-1/4, bẫy hơi TSF-11 DN32 thích hợp cho đường ống hơi DN32 và có khả năng chịu áp tối đa đến 2.1 MPa. Cấu trúc nhỏ gọn giúp lắp đặt linh hoạt trong không gian hẹp, đồng thời cơ chế vent nhiệt tự động loại bỏ không khí và hơi lạnh trong giai đoạn khởi động giúp thiết bị hoạt động nhanh và hiệu quả hơn. TSF-11 DN32 mang lại độ kín tuyệt đối, không rò hơi, tiết kiệm năng lượng và bảo vệ toàn bộ hệ thống truyền nhiệt.

Tham khảo thêm các sản phẩm: steam trap

Cấu tạo

Bẫy hơi Yoshitake TSF-11 DN32 có thiết kế cơ học tối ưu với thân gang dẻo đúc liền khối, phao nổi bằng inox và bộ vent nhiệt tự động bằng thép không gỉ. Tất cả chi tiết được gia công theo tiêu chuẩn JIS, đảm bảo độ bền và kín tuyệt đối khi làm việc trong điều kiện nhiệt độ và áp suất cao. Phao inox rỗng bên trong di chuyển tự do theo mực nước ngưng, điều khiển trực tiếp van xả nước đặt ở đáy bẫy.

Cấu trúc này giúp bẫy hơi hoạt động liên tục, không bị nghẽn hoặc rung khi lưu lượng thay đổi. Bộ vent xả khí lạnh cho phép loại bỏ khí không ngưng khi khởi động, giúp hơi nóng vào nhanh, giảm thời gian làm nóng thiết bị. TSF-11 DN32 còn được phủ lớp sơn chịu nhiệt chống oxy hóa, giúp tăng tuổi thọ và giảm mài mòn bề mặt khi tiếp xúc lâu dài với hơi nóng.

Kích thước: L = 160 mm, H = 128 mm, A = 190 mm, trọng lượng khoảng 4.5 kg. Phao và van được bố trí ở tâm giúp cân bằng lực, giảm rung động trong quá trình vận hành. Bộ vent có thể tháo rời riêng biệt để vệ sinh mà không cần mở toàn bộ thân bẫy.

Nguyên lý

Bẫy hơi TSF-11 DN32 hoạt động theo cơ chế phao nổi điều khiển van xả tự động. Khi nước ngưng tụ trong thân bẫy, mực nước dâng cao làm phao nổi lên, kéo cần đòn mở van xả. Khi nước được xả ra, mực nước giảm, phao hạ xuống, van đóng kín lại, ngăn hơi thoát ra ngoài. Chu trình này diễn ra liên tục, giúp loại bỏ nước ngưng mà không rò rỉ hơi.

   ┌─────────────────────┐
   │       HƠI KHÔ       │
   │     (STEAM ZONE)    │
   ├──────────┬──────────┤
   │          ○          │ ← Phao inox
   │          │
   │          └─► Van xả ──→ Nước ngưng
   └────────────────────────┘

Bộ vent nhiệt (Thermostatic Air Vent) tích hợp trên nắp giúp tự động xả khí lạnh và không khí khi hệ thống khởi động. Khi hơi đạt nhiệt độ cao, vent đóng kín lại, đảm bảo không thất thoát hơi. Nhờ cơ cấu đơn giản, chỉ có một bộ phận chuyển động chính là phao, TSF-11 DN32 hoạt động ổn định, không cần điều chỉnh và không gây tiếng ồn.

Thiết kế van xả dưới đáy giúp loại bỏ nước ngưng hoàn toàn, không đọng lại trong thân, từ đó giảm nguy cơ ăn mòn và tăng hiệu quả truyền nhiệt. Phao inox được hàn kín bằng công nghệ laser, đảm bảo độ bền và độ kín tuyệt đối suốt thời gian vận hành.

Ưu điểm

1. Hiệu suất cao: Xả nước ngưng liên tục, duy trì hơi khô giúp hệ thống đạt hiệu quả truyền nhiệt tối ưu.

2. Chịu áp cao: Làm việc ổn định ở áp suất 2.1 MPa, phù hợp hệ thống hơi công nghiệp cường độ lớn.

3. Vent thông minh: Tự động loại bỏ khí lạnh khi khởi động, giảm thời gian warm-up.

4. Vật liệu cao cấp: Thân gang dẻo và van inox tôi cứng chống ăn mòn và chịu nhiệt.

5. Không rò hơi: Van đóng kín hoàn toàn khi hơi khô đến, giảm thất thoát năng lượng.

6. Lắp đặt linh hoạt: Có thể lắp ngang, dọc hoặc nghiêng, phù hợp nhiều không gian đường ống.

7. Bảo trì dễ dàng: Tháo vent và nắp trên để kiểm tra, không cần tháo rời khỏi hệ thống.

8. Bền bỉ – an toàn: Không có chi tiết điện, hoạt động cơ học thuần túy, giảm rủi ro cháy nổ.

9. Thiết kế nhỏ gọn: Tiết kiệm không gian, giảm trọng lượng, dễ lắp tại khu vực hạn chế.

10. Tiêu chuẩn Nhật Bản: Sản xuất đạt chứng nhận JIS/ISO, đảm bảo độ chính xác và tuổi thọ cao.

Ứng dụng

Ngành dệt nhuộm: Lắp tại máy sấy, buồng nhuộm, thiết bị trao đổi nhiệt để loại bỏ nước ngưng nhanh và đều.

Ngành thực phẩm: Dùng trong nồi hấp, hệ thống chưng cất, giúp duy trì hơi khô và ổn định nhiệt độ sản phẩm.

Ngành hóa chất: Ứng dụng trong bồn phản ứng, đường ống truyền hơi và thiết bị sấy hóa chất nhạy nhiệt.

Ngành cơ khí: Lắp tại khuôn ép nhựa, máy sấy kim loại, bộ trao đổi nhiệt hơi-nước giúp ổn định sản xuất.

Ngành năng lượng – HVAC: Dùng cho bộ trao đổi nhiệt không khí, dàn sưởi, hệ thống sấy gió và trạm hơi phụ trợ.

Lắp đặt & vận hành

Bước 1 – Chuẩn bị: Xác định vị trí lắp tại điểm thấp nhất đường ống, đảm bảo nước ngưng dễ thoát. Làm sạch ống trước khi lắp đặt.

Bước 2 – Hướng dòng hơi: Theo chiều mũi tên trên thân. Có thể lắp hướng ngang hoặc thẳng đứng tùy không gian.

Bước 3 – Lắp nối ren: Dùng băng tan hoặc keo ren chịu nhiệt. Siết đều, tránh làm nứt thân gang.

Bước 4 – Kiểm tra vận hành: Sau khi cấp hơi, quan sát cửa xả. Nếu nước ngưng ra đều, hơi không rò là hoạt động đúng.

Bước 5 – Bảo trì định kỳ: Vệ sinh vent và phao mỗi 3–6 tháng. Thay phao nếu có dấu hiệu lọt nước hoặc rung bất thường.

Bước 6 – Ngừng hệ thống: Xả toàn bộ nước ngưng trước khi tắt hơi để tránh ăn mòn thân bẫy và đường ống.

Lưu ý: Không lắp bẫy ở điểm có áp ngược. Giữ hướng xả thấp hơn nguồn hơi để đảm bảo thoát nước tự nhiên và tránh nước đọng trong thân.
