Bẫy hơi phao Spirax Sarco series FT14

Giới thiệu sản phẩm

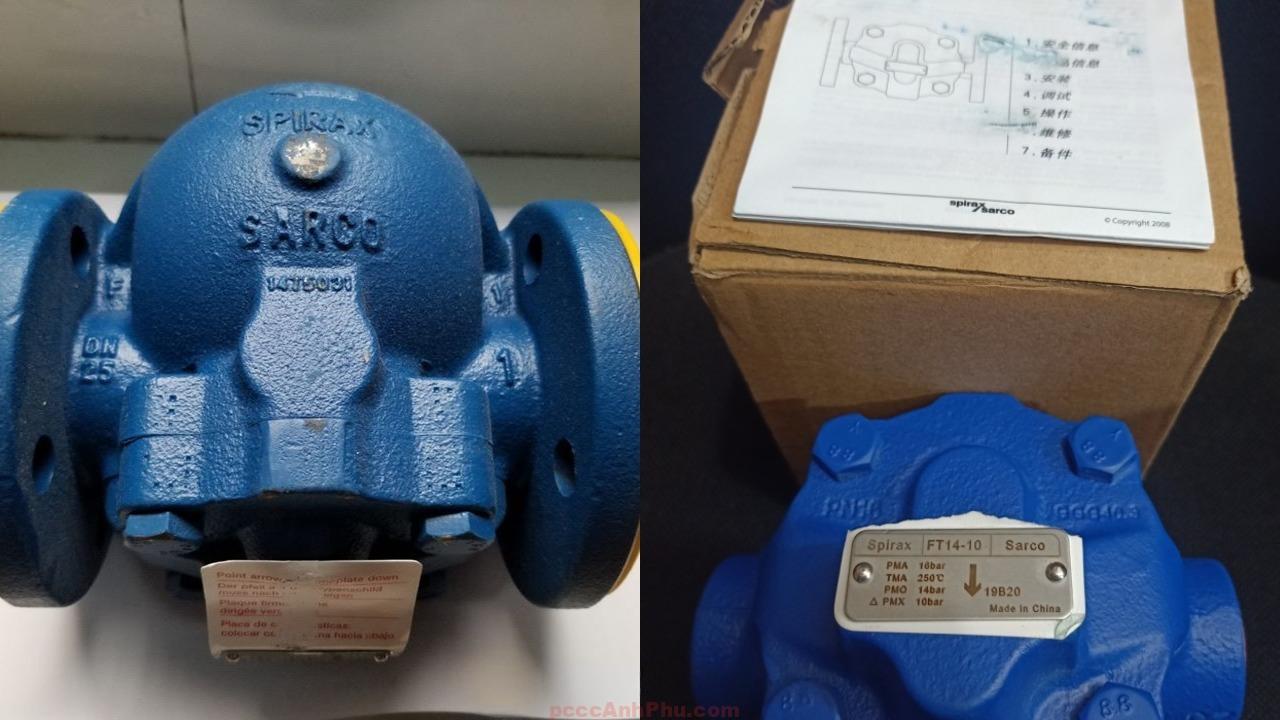

Bẫy hơi phao Spirax Sarco FT14 DN25 PN16 là dòng bẫy hơi cao cấp sử dụng cơ cấu phao bi cầu bằng inox, thiết kế thân gang cầu EN-GJS-400-15, tiêu chuẩn mặt bích PN16. Đây là loại bẫy hơi dạng phao hoạt động liên tục, đảm bảo khả năng xả nước ngưng nhanh, không gây tổn thất hơi và duy trì hiệu suất hệ thống hơi ổn định trong thời gian dài.

Sản phẩm được sản xuất bởi thương hiệu Spirax Sarco – Anh Quốc, một trong những hãng dẫn đầu thế giới trong lĩnh vực thiết bị điều khiển và xử lý hơi nước. Bẫy hơi FT14 phù hợp cho nhiều hệ thống hơi bão hòa, nước ngưng và khí nóng trong nhà máy công nghiệp, hệ thống trao đổi nhiệt, nồi hơi và thiết bị gia nhiệt đường ống.

Với cấu trúc kín, bộ xả tự động và hệ thống thông khí tích hợp, FT14 giúp duy trì lưu lượng hơi ổn định, ngăn ngừa hiện tượng búa nước và giảm tổn thất năng lượng. Bẫy hơi có hai lựa chọn hướng dòng chảy: từ phải sang trái (R-L) hoặc từ trái sang phải (L-R), dễ dàng tùy chỉnh tại hiện trường.

Tham khảo thêm các sản phẩm: bẫy hơi

Cấu tạo tổng quan

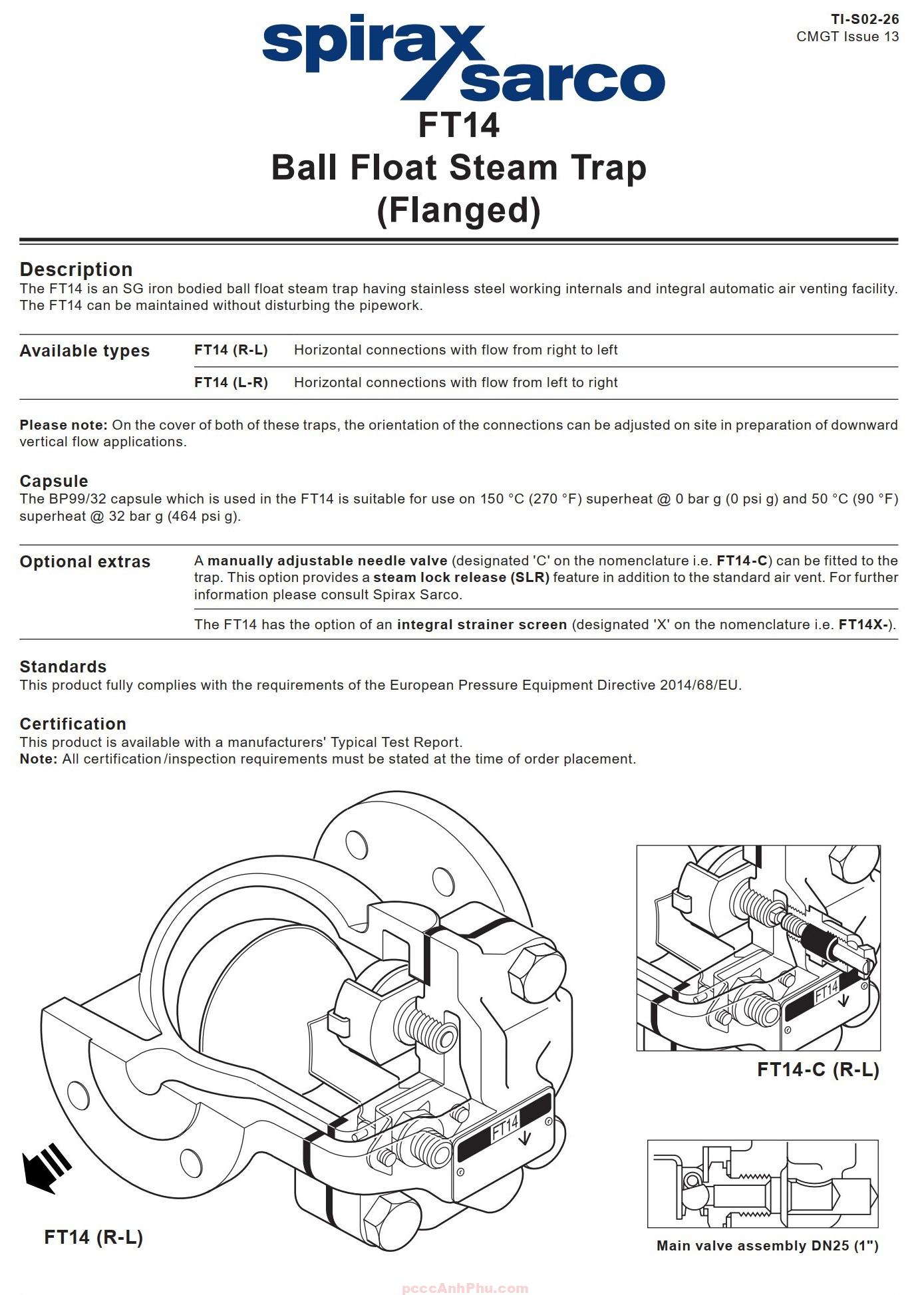

Bẫy hơi FT14 được cấu tạo gồm thân gang cầu chịu áp lực cao, bên trong là cơ cấu phao bi inox, van xả nước ngưng, cụm thông khí tự động và hệ thống khóa hơi an toàn SLR. Mỗi bộ phận được gia công chính xác, tuân thủ tiêu chuẩn BS và ISO quốc tế, đảm bảo vận hành ổn định trong môi trường hơi nóng áp suất cao.

Các chi tiết bên trong được cố định bằng bu lông thép BS 3692 Gr.8.8, cho phép tháo lắp bảo trì nhanh chóng. Cụm phao và tay đòn được cân bằng để vận hành ổn định khi mức nước thay đổi, giúp mở và đóng van xả tự động một cách mượt mà.

Nguyên lý hoạt động

Bẫy hơi phao Spirax Sarco FT14 hoạt động dựa trên nguyên lý cơ học của phao bi nổi trong buồng chứa. Khi hơi ngưng tụ tạo thành nước ngưng, mực nước dâng lên làm phao nâng cao, kéo theo tay đòn mở van xả nước ngưng ra ngoài. Khi nước ngưng được xả hết, phao hạ xuống khiến van đóng lại, ngăn hơi thoát ra ngoài.

         ┌──────────────────────────┐
         │        Buồng hơi         │
         │     (Steam Chamber)      │
         ├───────────────┬──────────┤
         │               │          │
     Hơi vào         Van xả nước   │
     (Inlet) ────► [Phao bi] ──► [Outlet]
         │               │
         └───────────────┴──────────┘

Cơ cấu thông khí tự động (air vent) cho phép xả không khí ra ngoài khi khởi động, giúp hơi bão hòa chiếm chỗ nhanh chóng, tránh hiện tượng khóa hơi. Trong trường hợp có túi hơi bị giữ trong hệ thống, bộ SLR (Steam Lock Release) sẽ tự động mở để giải phóng hơi bị kẹt, duy trì dòng chảy liên tục.

Ưu điểm nổi bật

Hiệu suất xả nước ngưng cao: Bẫy hoạt động liên tục, không chu kỳ đóng mở, đảm bảo loại bỏ nước ngưng nhanh ngay khi hình thành, giữ cho hệ thống luôn khô và ổn định.

Không tổn thất hơi: Cơ chế phao kín kết hợp ghế van chính xác giúp hơi không thoát ra ngoài, giảm thất thoát năng lượng đáng kể so với bẫy kiểu đồng tiền hoặc nhiệt tĩnh.

Chịu áp và nhiệt độ cao: Thiết kế PN16 cho phép chịu áp suất làm việc tối đa 14 bar và nhiệt độ tới 250°C, phù hợp hầu hết ứng dụng hơi bão hòa công nghiệp.

Dễ bảo trì, tháo lắp nhanh: Kết cấu thân 2 mảnh, nắp van bắt bulong ngoài cho phép tháo cụm phao và van mà không cần tháo rời toàn bộ bẫy khỏi đường ống.

Độ bền vượt trội: Toàn bộ chi tiết tiếp xúc hơi được chế tạo từ inox 304/431, chống ăn mòn và chịu va đập cơ học cao.

Tùy chọn linh hoạt: Có thể đặt thêm bộ lọc rác tích hợp (FT14X) hoặc bộ SLR (FT14C), cho phép mở rộng ứng dụng mà không cần thay đổi kết cấu chính.

Đạt tiêu chuẩn châu Âu: FT14 tuân thủ chỉ thị thiết bị áp lực PED 2014/68/EU và có báo cáo thử nghiệm đi kèm.

Vận hành an toàn: Có cơ chế xả khí tự động, chống hiện tượng “khóa hơi” trong quá trình khởi động hệ thống hơi mới.

Ứng dụng tiêu biểu

Hệ thống trao đổi nhiệt: Lắp tại các bộ trao đổi nhiệt dạng ống hoặc tấm giúp loại bỏ nước ngưng nhanh, duy trì hiệu suất truyền nhiệt ổn định.

Đường ống hơi trung tâm: Bố trí tại các điểm thấp để thu gom và xả nước ngưng, ngăn hiện tượng búa nước làm hư hỏng thiết bị.

Nồi hơi và bộ sấy khí: Giúp tách nước ngưng trong hệ thống cung cấp hơi đến thiết bị sấy hoặc buồng gia nhiệt.

Ngành thực phẩm và dược phẩm: Đảm bảo hơi khô, sạch khi sử dụng trong quá trình hấp tiệt trùng hoặc chế biến, giảm nguy cơ nhiễm khuẩn.

Ngành hóa chất và năng lượng: Dùng cho các thiết bị trao đổi nhiệt, reboiler, evaporator hoặc các hệ thống thu hồi nhiệt từ hơi thải.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị đường ống – Đảm bảo đường ống hơi và ống xả nước ngưng được làm sạch trước khi lắp đặt. Kiểm tra hướng dòng chảy khớp với mũi tên in trên thân bẫy.

Bước 2: Lắp bẫy hơi – Gắn bẫy vào hệ thống bằng mặt bích PN16, dùng gioăng kín chịu nhiệt. Bẫy phải được đặt nằm ngang để phao hoạt động đúng cơ chế nâng-hạ.

Bước 3: Kiểm tra hướng dòng – Tùy chọn FT14 (R-L) hoặc FT14 (L-R) để phù hợp bố trí thực tế. Không được lắp ngược chiều hơi.

Bước 4: Kết nối ống xả – Ống xả nước ngưng cần được dẫn về đường hồi ngưng, tránh tạo áp ngược làm cản dòng thoát.

Bước 5: Kiểm tra rò rỉ và thử vận hành – Sau khi siết chặt bulong, mở dần van cấp hơi và quan sát hoạt động phao. Nếu nước ngưng được xả đều, hơi không thoát ra tức hệ thống hoạt động bình thường.

Bước 6: Bảo dưỡng định kỳ – Vệ sinh phao, van xả và lưới lọc (nếu có) mỗi 3–6 tháng. Thay thế đệm graphite và bộ SLR khi có dấu hiệu mòn.

Lưu ý: Không lắp bẫy ở vị trí có dao động mạnh hoặc rung cơ học cao. Nếu hệ thống có độ chênh áp lớn, nên chọn phiên bản FT14-10 hoặc FT14-14 có áp vi sai cao hơn.
