Giới thiệu sản phẩm
Côn lệch hàn thép SCH20 D80 là phụ kiện nối ống được thiết kế để giảm tiết diện từ đường ống chính D80 sang các kích thước nhỏ hơn như D80/25, D80/32, D80/40, D80/50 và D80/65. Thiết kế lệch tâm giúp duy trì mặt phẳng đáy đồng nhất trong hệ thống, ngăn đọng nước hoặc khí, bảo đảm dòng chảy ổn định và an toàn. Sản phẩm được ứng dụng rộng rãi trong các hệ thống PCCC, cơ điện (MEP), xử lý nước, dầu khí và công nghiệp năng lượng.
Côn lệch D80 được chế tạo từ thép carbon ASTM A234 WPB theo tiêu chuẩn Schedule 20 (SCH20), có khả năng chịu áp, chịu nhiệt và va đập cơ học tốt. Bề mặt hoàn thiện có thể lựa chọn dạng sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, giúp chống oxy hóa và ăn mòn, phù hợp với cả môi trường trong nhà lẫn ngoài trời.
Các mẫu côn lệch D80/25, D80/32, D80/40, D80/50 và D80/65 được sản xuất theo công nghệ ép nóng liền khối, đảm bảo độ kín cao và sai số nhỏ. Với kết cấu lệch tâm, sản phẩm thích hợp để lắp đặt trong hệ thống đường ống nằm ngang, tránh hiện tượng tụ khí hoặc nước ngưng tại các điểm thấp, giúp duy trì hiệu suất và tuổi thọ hệ thống.
Cấu tạo tổng quan
Côn lệch SCH20 D80 có hình dạng nón cụt lệch tâm, với hai đầu ống không đồng trục. Đầu lớn D80 nối với ống chính, trong khi các đầu nhỏ như D65, D50, D40, D32 hoặc D25 dùng để giảm tiết diện và điều tiết dòng chảy. Phần chuyển tiếp được bo cong giúp giảm ma sát, tránh xoáy dòng và đảm bảo lưu lượng ổn định.
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
| Thân côn lệch | Thép carbon ASTM A234 WPB | Ép liền khối, lệch tâm chuẩn, chịu áp lực cao |
| Bề mặt | Sơn đen / Mạ điện phân / Mạ kẽm nhúng nóng | Chống oxy hóa, bền bỉ trong môi trường khắc nghiệt |
| Đầu lớn | D80 | Kết nối với ống chính, duy trì lưu lượng lớn |
| Đầu nhỏ | D65 / D50 / D40 / D32 / D25 | Giảm tiết diện, chia nhánh hoặc điều chỉnh áp lực |
Phần thân được xử lý nhiệt để tăng độ dẻo và loại bỏ ứng suất dư, đảm bảo không nứt khi hàn. Bề mặt trong được làm nhẵn giúp giảm ma sát, ngăn cặn bám và tăng hiệu quả truyền dẫn. Các mẫu D80/25 và D80/32 có độ giảm tiết diện lớn, phù hợp hệ thống chia nhánh, trong khi D80/50 và D80/65 thích hợp cho hệ thống lưu lượng lớn nhưng cần giảm nhẹ áp suất.
Nguyên lý hoạt động
Côn lệch hàn thép SCH20 D80 hoạt động theo nguyên lý chuyển đổi tiết diện lệch tâm, duy trì hướng dòng chảy theo mặt phẳng đáy. Khi lưu chất di chuyển từ đầu lớn D80 qua các đầu nhỏ như D65, D50, D40, D32, D25, tốc độ dòng tăng dần trong khi áp suất được phân bố đều. Thiết kế lệch giúp tránh hiện tượng tạo túi khí hoặc đọng nước trong ống nằm ngang.
Dòng chảy → Ống chính D80 ╔══════════════════╗ ║ ║ ║ ／ ║ ← Côn lệch D80/25 – D80/32 – D80/40 – D80/50 – D80/65 ║ ／ ║ ║／ ║ → Ống nhánh D nhỏ hơn ╚══════════════════╝
Nhờ độ lệch chuẩn xác, dòng chảy qua côn luôn bám sát mặt đáy ống, hạn chế xoáy và tụ khí. Điều này đặc biệt quan trọng trong hệ thống dẫn hơi, dầu hoặc khí nén, giúp ổn định áp lực và tiết kiệm năng lượng. Sản phẩm có thể vận hành ổn định trong điều kiện nhiệt độ và áp suất biến thiên.
Ưu điểm nổi bật
Cấu trúc lệch tâm giúp dòng chảy thoát nhanh, không tạo điểm tụ khí, đồng thời giảm tiếng ồn thủy lực. Côn lệch D80 có độ chính xác cao, đạt chuẩn SCH20, dễ lắp đặt và tương thích với hầu hết ống hàn hoặc ống đúc công nghiệp. Vật liệu WPB có độ bền kéo cao, chịu ăn mòn và nhiệt tốt, phù hợp nhiều môi trường làm việc.
Bề mặt sản phẩm được xử lý linh hoạt: sơn đen cho môi trường kín, mạ điện phân cho nơi ẩm, và mạ kẽm nhúng nóng cho công trình ngoài trời. Đầu hàn được vát sẵn góc 37,5°, thuận tiện cho thao tác thi công. Khi được bảo dưỡng định kỳ, tuổi thọ sản phẩm có thể vượt 20 năm.
Ứng dụng tiêu biểu

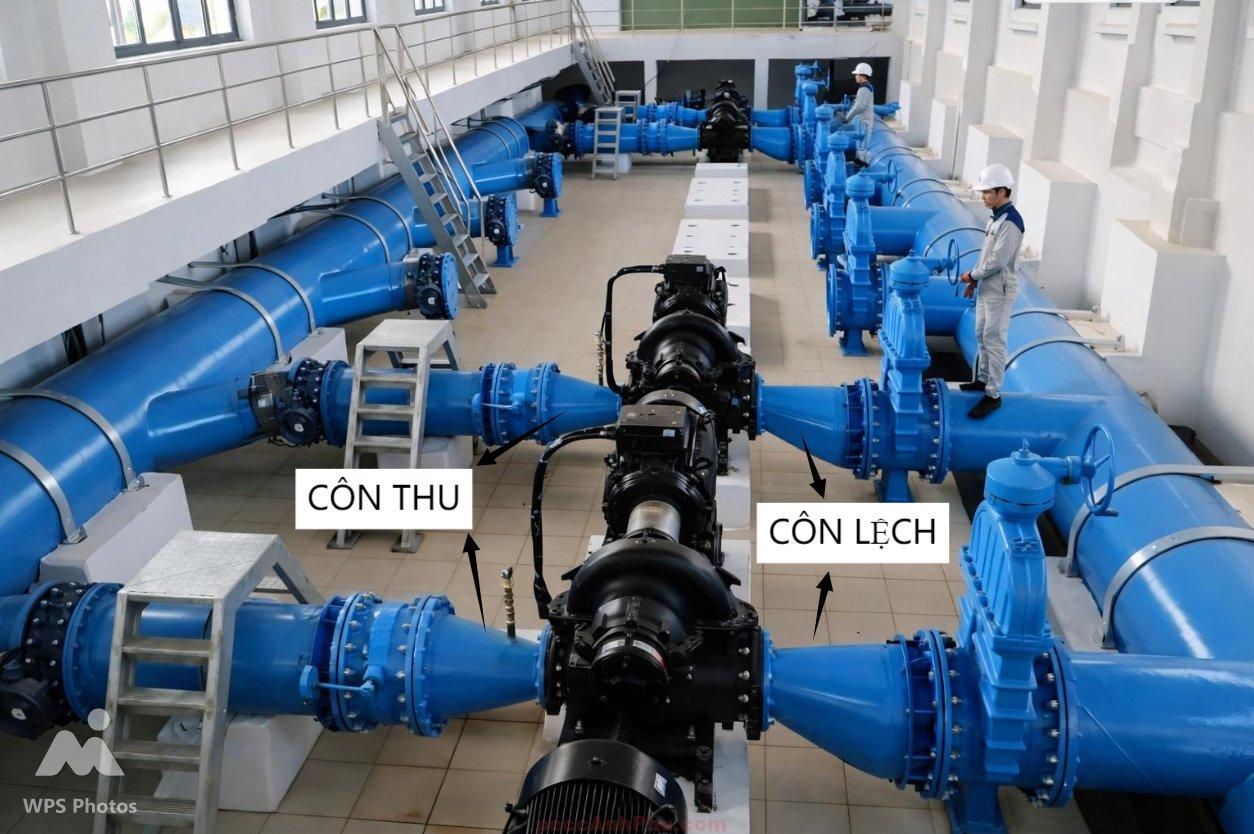

Trong ngành PCCC, các mẫu D80/40, D80/50 và D80/65 thường dùng để kết nối giữa ống chính và ống nhánh, giúp phân bổ áp lực đều trong hệ thống. Trong cơ điện (MEP), côn D80/32 và D80/25 được sử dụng cho đường ống nước lạnh, khí nén và dầu kỹ thuật, nơi cần giảm nhanh lưu lượng. Sản phẩm cũng xuất hiện nhiều trong các trạm xử lý nước, giúp ngăn đọng khí tại các đoạn nằm ngang.
Trong ngành năng lượng, côn lệch D80 được dùng trong đường dẫn hơi hoặc dầu truyền nhiệt, đảm bảo dòng chảy liên tục và hiệu quả. Ngoài ra, sản phẩm còn phù hợp cho công trình dân dụng, nhà máy chế biến, khu công nghiệp hoặc các hệ thống ống áp lực cao yêu cầu độ kín tuyệt đối.
Hướng dẫn lắp đặt và vận hành
Trước khi lắp đặt, kiểm tra toàn bộ sản phẩm để đảm bảo không nứt hoặc móp méo ở mép hàn. Làm sạch lớp sơn hoặc kẽm tại vùng hàn để mối nối bám chắc. Khi hàn, cần căn chỉnh hướng lệch sao cho mặt đáy của côn trùng với hệ thống ống chính, sau đó hàn đều quanh chu vi để đạt độ kín tối đa.
Sau khi lắp xong, thử kín bằng nước hoặc khí nén ở 1,5 lần áp suất làm việc. Sau đó phủ lớp sơn hoặc mạ nguội bảo vệ vùng hàn. Khi vận hành, nên kiểm tra định kỳ 6–12 tháng/lần, làm sạch và sơn lại khi thấy dấu hiệu oxy hóa. Với bảo trì đúng kỹ thuật, côn lệch SCH20 D80 có thể hoạt động bền bỉ và ổn định trong nhiều năm.
Côn lệch hàn thép SCH20 D80 và các size nhỏ D80/25, D80/32, D80/40, D80/50, D80/65 là giải pháp hiệu quả cho việc giảm kích thước ống, duy trì dòng chảy đều và hạn chế đọng khí. Sản phẩm đạt tiêu chuẩn quốc tế, có độ kín tuyệt đối, dễ thi công và phù hợp với nhiều loại hệ thống công nghiệp hiện nay.
