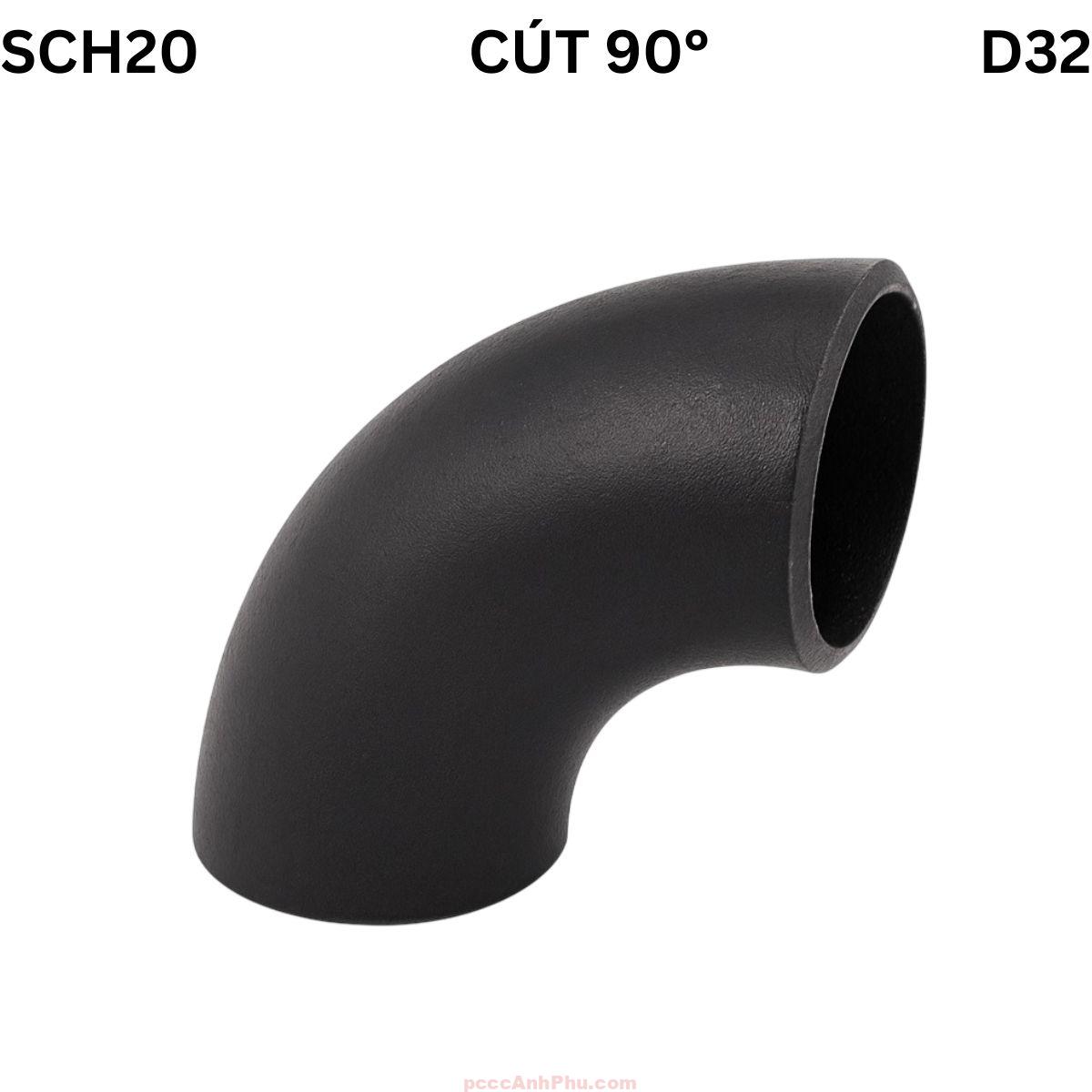

Cút thép hàn SCH20–90° D32

Giới thiệu sản phẩm

Cút 90 độ SCH20 D32 là phụ kiện nối ống bằng thép carbon, dùng để đổi hướng dòng chảy 90°, sản xuất theo tiêu chuẩn Schedule 20. Đây là loại cút phổ biến trong hệ thống ống công nghiệp, dân dụng và PCCC nhờ khả năng chịu áp tốt, kết cấu chắc chắn và lớp bảo vệ bề mặt bền bỉ. Sản phẩm có thể được xử lý sơn đen, mạ điện phân hoặc nhúng kẽm nóng tùy theo yêu cầu môi trường sử dụng.

Cút SCH20 D32 thuộc nhóm kích thước nhỏ – trung, thường được dùng cho các hệ thống ống có đường kính danh nghĩa nhỏ nhưng yêu cầu độ kín và độ bền cao. Với độ dày thành ống tiêu chuẩn SCH20, sản phẩm đảm bảo áp lực làm việc ổn định, không biến dạng khi hàn, phù hợp cho lắp đặt ở các vị trí góc hẹp hoặc đoạn đổi hướng của đường ống.

Sản phẩm được gia công bằng công nghệ uốn nóng hiện đại, bảo đảm góc cong 90° chính xác và bề mặt trong nhẵn, giúp lưu chất đi qua dễ dàng. Nhờ tiêu chuẩn SCH20, cút D32 có khả năng chịu áp suất trung bình đến cao, thích hợp cho cả hệ thống nước, hơi và khí nén.

Cấu tạo tổng quan

Cút 90 độ SCH20 D32 có cấu tạo gồm ba phần chính: thân cút, bề mặt phủ bảo vệ và mối nối. Thân cút được làm từ thép carbon A234 WPB liền khối, chịu áp lực chính. Bề mặt được phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng để chống oxy hóa. Phần mối nối được thiết kế kiểu hàn hoặc ren, đảm bảo liên kết chặt chẽ với ống cùng tiêu chuẩn SCH20.

Với độ dày 2.77 mm, cút D32 có khả năng chịu áp trung bình, đảm bảo an toàn khi làm việc với nước, khí nén hoặc hơi nóng. Bề mặt trong được xử lý mịn, giảm ma sát và hạn chế tích tụ cặn bẩn. Phần cong được kiểm tra góc bằng thiết bị đo laser để đảm bảo bán kính uốn đạt chuẩn kỹ thuật.

Bề mặt ngoài được phun bi làm sạch, sau đó phủ lớp sơn epoxy hoặc kẽm nóng chảy. Phương pháp xử lý này giúp sản phẩm chống rỉ sét, chống oxy hóa, đồng thời duy trì vẻ thẩm mỹ khi lắp đặt ngoài trời hoặc trong nhà máy có độ ẩm cao.

Nguyên lý hoạt động

Cút 90 độ SCH20 D32 hoạt động theo nguyên lý đổi hướng dòng chảy vuông góc 90°. Khi lưu chất di chuyển đến vị trí cút, thân cong của phụ kiện dẫn hướng dòng chảy sang hướng mới, giảm xoáy và giảm tổn thất áp suất. Thiết kế chuẩn SCH20 đảm bảo lưu lượng không bị thu hẹp, giúp hệ thống hoạt động ổn định và an toàn.

     ┌─────────────┐
     │             │
     │   Dòng →→→  │
     │
     │
     │                ↓
     │                ↓
     └────────────────┘

Độ dày thành theo chuẩn SCH20 giúp cút D32 chịu được áp lực tập trung tại vùng đổi hướng. Khi áp suất tăng, lực được phân bố đều trên toàn bộ thân cút, hạn chế nứt mối hàn hoặc biến dạng cơ học. Đây là điểm khác biệt rõ rệt giữa SCH20 và các dòng cút mỏng SCH10 thông thường.

Ưu điểm nổi bật

1. Độ dày chuẩn SCH20: Thành ống dày 2.77 mm, đảm bảo chịu áp và ổn định hình dạng khi hàn hoặc chịu lực va đập.

2. Chống ăn mòn vượt trội: Lớp mạ điện phân hoặc mạ kẽm nhúng nóng bảo vệ bề mặt khỏi oxy hóa, tăng tuổi thọ trong môi trường ẩm.

3. Gia công chính xác cao: Góc cong 90° được cắt CNC, bề mặt trong mịn, giúp dòng chảy ổn định và giảm tiếng ồn.

4. Dễ lắp đặt: Kích thước D32 nhỏ, nhẹ, phù hợp với hệ thống ống kỹ thuật, dân dụng hoặc công nghiệp vừa và nhỏ.

5. Tương thích linh hoạt: Có thể kết nối với ống đen, ống mạ kẽm, ống PCCC và tiêu chuẩn JIS/BS mà không cần đầu nối phụ.

6. Chi phí hợp lý: SCH20 cân bằng giữa độ bền và giá thành, giúp tiết kiệm đáng kể chi phí thi công so với SCH40.

7. Chịu nhiệt tốt: Làm việc ổn định ở nhiệt độ 0–300°C, không biến dạng hoặc bong lớp mạ.

8. Tuổi thọ dài hạn: Cút D32 có thể sử dụng trên 20 năm nếu được bảo trì đúng quy trình, đặc biệt khi mạ kẽm nhúng nóng.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng cho hệ thống ống cấp nước chữa cháy, tủ bơm, hoặc tuyến ống tầng kỹ thuật trong tòa nhà.

Hệ thống cơ điện: Ứng dụng trong đường ống dẫn khí nén, ống chiller, hơi nóng hoặc nước làm mát.

Ngành dầu khí: Dẫn dung môi, khí công nghiệp hoặc dầu nhẹ trong các nhà máy và trạm kỹ thuật.

Ngành xử lý nước: Sử dụng trong hệ thống lọc nước, thoát nước hoặc ống kỹ thuật của khu công nghiệp.

Công trình dân dụng: Phù hợp cho hệ thống cấp nước, tưới tiêu, hoặc ống bảo vệ cáp ngầm.

Ngành năng lượng: Dùng trong hệ thống ống truyền nhiệt, nhà máy hơi, lò công nghiệp hoặc ống dẫn khí đốt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra cút D32 trước khi lắp đặt, đảm bảo bề mặt không nứt, cong hoặc bám tạp chất. Chuẩn bị dụng cụ hàn, máy căn chỉnh và ke đo góc 90°.

Bước 2: Làm sạch đầu ống và vùng tiếp xúc. Với cút mạ kẽm, mài nhẹ vùng hàn để đảm bảo độ bám của mối hàn và tránh sinh khói kẽm.

Bước 3: Đặt cút vào đúng vị trí, căn hướng dòng chảy, hàn đều quanh chu vi hoặc siết ren đồng đều với lực vừa đủ. Dùng thước đo kiểm tra độ vuông sau khi hàn.

Bước 4: Kiểm tra độ kín bằng áp lực nước hoặc khí nén ở 1,5 lần áp làm việc. Khi đạt tiêu chuẩn, phủ sơn chống gỉ hoặc keo bảo vệ ngoài mối nối.

Bước 5: Trong hệ thống PCCC hoặc cơ điện, bố trí giá đỡ cách nhau 1,2–1,5m để giảm rung, bảo vệ mối hàn khỏi biến dạng.

Bảo trì định kỳ: Vệ sinh và kiểm tra cút mỗi 12 tháng, sơn lại lớp phủ nếu xuất hiện vết rỉ hoặc bong tróc. Không dùng hóa chất tẩy mạnh làm hỏng lớp bảo vệ.

Tổng kết: Cút 90 độ SCH20 D32 là lựa chọn bền vững cho hệ thống ống nhỏ – trung bình. Với độ dày tiêu chuẩn, cấu trúc vững chắc và lớp phủ bảo vệ bền, sản phẩm đáp ứng đầy đủ tiêu chuẩn kỹ thuật cho hệ thống công nghiệp, PCCC và cơ điện, mang lại tuổi thọ cao, độ an toàn tuyệt đối và chi phí đầu tư tối ưu.
