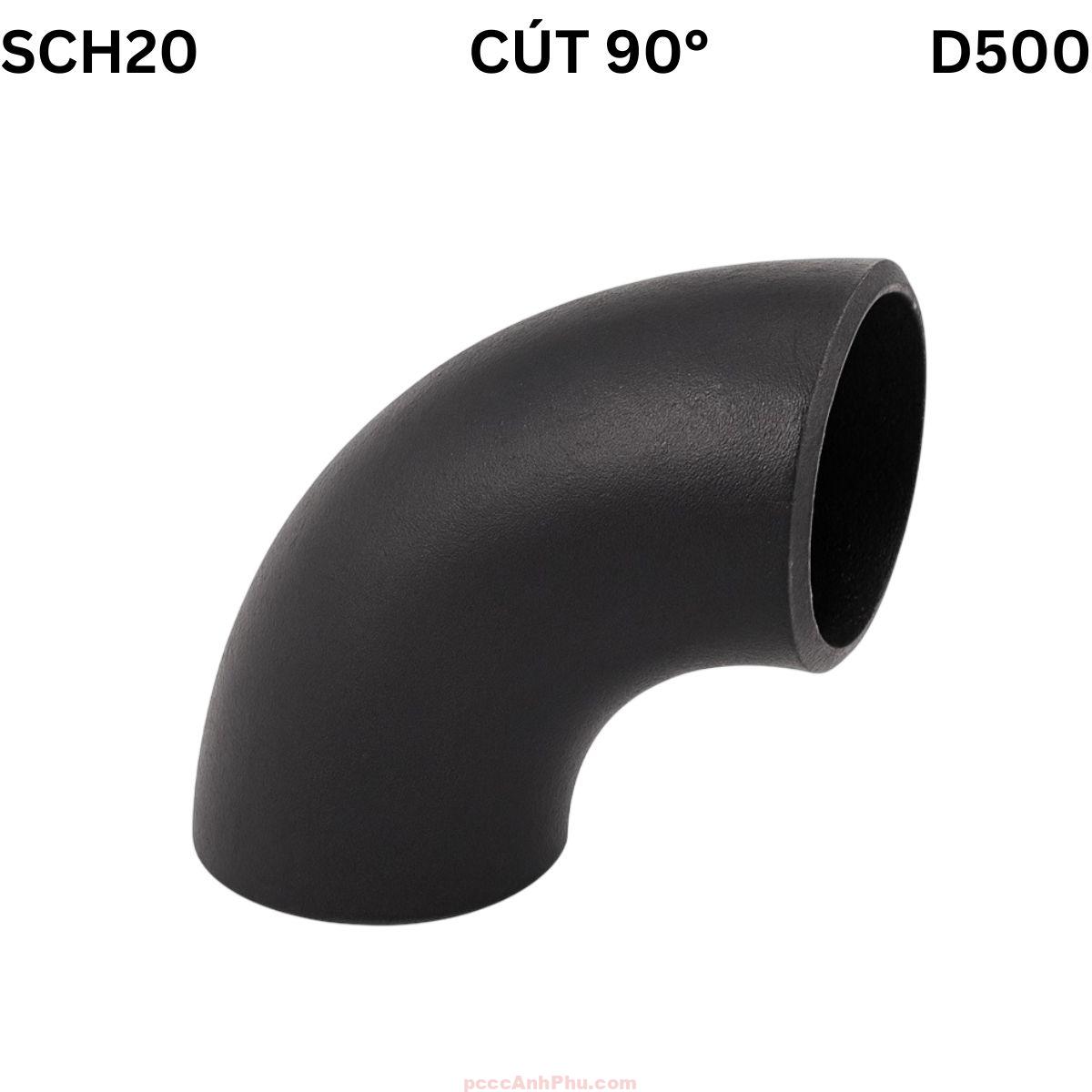

Cút thép hàn SCH20–90° D500

Giới thiệu sản phẩm

Cút 90 độ SCH20 D500 là phụ kiện nối ống cỡ lớn bằng thép carbon hoặc thép đen, được dùng để đổi hướng dòng chảy 90° trong các hệ thống đường ống công nghiệp, cơ điện (MEP), cấp thoát nước, PCCC và hệ thống dẫn khí. Với kích thước lớn, đây là sản phẩm quan trọng trong các tuyến ống chính, đảm bảo độ ổn định, an toàn và hiệu suất vận hành cao.

Sản phẩm được chế tạo theo tiêu chuẩn Schedule 20 (SCH20), một tiêu chuẩn phổ biến trong ngành ống thép, quy định độ dày thành ống phù hợp giữa khả năng chịu áp và trọng lượng. Với độ dày 5.54 mm, cút 90 độ SCH20 D500 có khả năng chịu áp tới 20 bar, phù hợp cho các hệ thống quy mô lớn nhưng vẫn giữ trọng lượng nhẹ hơn SCH40, giúp thi công dễ dàng và tiết kiệm chi phí.

Nhờ công nghệ uốn nóng liền khối, cút đạt độ chính xác cao về hình học, góc uốn 90° đúng tiêu chuẩn và bề mặt trong nhẵn mịn, đảm bảo dòng chảy ổn định, giảm tổn thất áp và tiếng ồn. Bề mặt được xử lý bằng sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, giúp chống ăn mòn và kéo dài tuổi thọ, đặc biệt khi lắp đặt trong môi trường ẩm hoặc ngoài trời.

Cấu tạo tổng quan

Cút 90 độ SCH20 D500 gồm ba phần chính: thân cút, lớp phủ bảo vệ và mối nối. Thân cút được chế tạo từ thép carbon ASTM A234 WPB có độ bền kéo và giới hạn chảy cao. Lớp phủ được xử lý theo từng yêu cầu ứng dụng, gồm sơn đen epoxy, mạ điện phân hoặc mạ kẽm nhúng nóng. Mối nối dạng hàn hoặc ren giúp kết nối chắc chắn với ống cùng tiêu chuẩn, đảm bảo độ kín và an toàn khi vận hành.

Thành phần	Vật liệu	Chức năng
Thân cút	Thép carbon ASTM A234 WPB	Tạo góc 90°, chịu áp lực và tải trọng chính
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Chống oxy hóa, bảo vệ kim loại
Mối nối	Hàn hoặc ren	Tạo liên kết kín khít với ống SCH20
Độ dày thành	5.54 mm	Độ dày tiêu chuẩn SCH20, chịu áp trung bình – cao

Độ dày thành 5.54 mm giúp cút D500 chịu được áp lực dòng chảy lớn và tác động cơ học khi lắp đặt hoặc vận hành. Quá trình uốn nóng ở nhiệt độ 950–1100°C tạo hình đồng nhất, không mối hàn, giúp giảm ứng suất dư và tăng độ bền kết cấu. Sau khi định hình, sản phẩm được xử lý nhiệt và phun bi làm sạch, sau đó phủ sơn hoặc mạ kẽm để bảo vệ khỏi ăn mòn. Bề mặt trong được gia công mịn để giảm ma sát, giúp lưu chất di chuyển ổn định, giảm tổn thất áp.

Toàn bộ sản phẩm được kiểm tra kích thước, góc cong và độ dày bằng công nghệ đo laser. Cút D500 đáp ứng tiêu chuẩn ASTM A234, BS EN 10253, JIS B2311 và ISO 9001:2015, đảm bảo tính tương thích quốc tế trong các hệ thống đường ống kỹ thuật.

Nguyên lý hoạt động

Cút 90 độ SCH20 D500 hoạt động theo nguyên lý đổi hướng dòng chảy vuông góc. Khi lưu chất di chuyển trong ống, phần cong của cút hướng dòng chảy sang hướng mới mà không tạo nhiễu động lớn. Với độ cong và thành dày đồng đều, sản phẩm giúp ổn định lưu lượng, giảm tổn thất áp và ngăn rung động trong hệ thống.

     ┌─────────────┐
     │             │
     │   Dòng →→→  │
     │
     │
     │                ↓
     │                ↓
     └────────────────┘

Độ dày chuẩn SCH20 giúp cút D500 chịu được ứng suất tập trung tại vùng cong – nơi chịu tải trọng cơ học và áp suất lớn nhất. Thép carbon A234 WPB có khả năng chịu uốn, chịu nhiệt và phân bố ứng suất đồng đều, nhờ đó cút hoạt động bền vững trong hệ thống có lưu lượng lớn hoặc áp lực dao động mạnh. Cấu trúc liền khối đảm bảo độ kín tuyệt đối, tránh rò rỉ hoặc nứt mối nối trong quá trình vận hành lâu dài.

Ưu điểm nổi bật

1. Độ dày tiêu chuẩn SCH20: Thành 5.54 mm giúp cút D500 chịu áp tới 20 bar mà vẫn duy trì độ dẻo và độ bền cơ học cao.

2. Bề mặt chống ăn mòn tối ưu: Lớp phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng giúp chống oxy hóa và kéo dài tuổi thọ sản phẩm trên 20 năm.

3. Gia công chính xác: Góc uốn 90° được kiểm tra laser, đảm bảo độ đồng tâm và kín khít tuyệt đối trong quá trình lắp đặt.

4. Dễ lắp đặt: Dù kích thước lớn, cút SCH20 D500 vẫn nhẹ hơn SCH40, dễ thao tác và tiết kiệm chi phí vận chuyển.

5. Tương thích linh hoạt: Phù hợp lắp đặt với các loại ống thép đen, ống mạ kẽm, ống PCCC hoặc tiêu chuẩn ASTM, BS, JIS.

6. Hiệu quả kinh tế: Giảm đến 25% chi phí vật tư và thi công so với SCH40, nhưng vẫn đảm bảo độ bền và khả năng chịu áp tương đương.

7. Chịu nhiệt và áp ổn định: Làm việc bền trong dải 0–300°C, không cong vênh, nứt hoặc bong lớp phủ khi nhiệt độ thay đổi.

8. Tuổi thọ vượt trội: Với lớp phủ mạ kẽm nhúng nóng, tuổi thọ sản phẩm có thể vượt trên 25 năm trong điều kiện tiêu chuẩn.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng cho tuyến ống cấp nước chữa cháy, trạm bơm, ống trục chính và hệ thống cấp nước công nghiệp.

Hệ thống cơ điện (MEP): Ứng dụng trong đường ống dẫn khí nén, nước lạnh, hơi, dầu hoặc dung môi kỹ thuật trong tòa nhà và nhà máy.

Ngành dầu khí: Lắp đặt trong hệ thống dẫn dầu, khí hóa lỏng hoặc hóa chất trong nhà máy lọc dầu và trạm phân phối.

Ngành xử lý nước: Dùng trong hệ thống lọc, thoát nước, tuần hoàn nước và hệ thống kỹ thuật môi trường.

Công trình dân dụng: Lắp đặt trong hệ thống cấp thoát nước quy mô lớn, ống bảo vệ cáp kỹ thuật hoặc tưới tiêu nông nghiệp.

Ngành năng lượng: Dùng cho nhà máy điện, hệ thống ống hơi, dẫn chất truyền nhiệt hoặc dầu tuần hoàn nhiệt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm trước khi lắp, đảm bảo bề mặt không nứt, cong hoặc có khuyết tật. Chuẩn bị máy hàn, ke căn góc 90° và dụng cụ làm sạch đầu ống.

Bước 2: Làm sạch vùng hàn, loại bỏ bụi, dầu mỡ hoặc lớp phủ cũ. Với cút mạ kẽm, cần mài nhẹ vùng hàn để tăng độ bám và giảm khói trong khi hàn.

Bước 3: Căn chỉnh hướng dòng chảy, hàn hoặc siết ren đều quanh chu vi theo tiêu chuẩn kỹ thuật. Kiểm tra góc 90° bằng dụng cụ đo chuyên dụng.

Bước 4: Thử kín hệ thống bằng nước hoặc khí nén ở 1,5 lần áp làm việc. Sau khi kiểm tra đạt yêu cầu, phủ lớp sơn chống rỉ hoặc kẽm lạnh bảo vệ vùng hàn.

Bước 5: Trong hệ thống đường ống lớn, bố trí giá đỡ cách nhau 1,5–2m để giảm tải trọng, rung động và bảo vệ khớp nối. Cần lắp vòng đỡ chống xoắn tại các đoạn đổi hướng.

Bảo trì định kỳ: Kiểm tra, sơn phủ và bảo dưỡng hàng năm. Làm sạch lớp bụi bẩn, xử lý sớm các vết rỉ và phủ bảo vệ định kỳ để duy trì độ bền tối đa.

Tổng kết: Cút 90 độ SCH20 D500 là phụ kiện nối ống cỡ lớn đáp ứng đầy đủ yêu cầu kỹ thuật về độ dày, độ bền và khả năng chống ăn mòn. Với cấu trúc chính xác, độ dày chuẩn SCH20 và lớp phủ bảo vệ chất lượng cao, sản phẩm mang lại hiệu quả vận hành bền bỉ, chi phí đầu tư hợp lý và độ tin cậy cao cho mọi hệ thống công nghiệp hiện đại.
