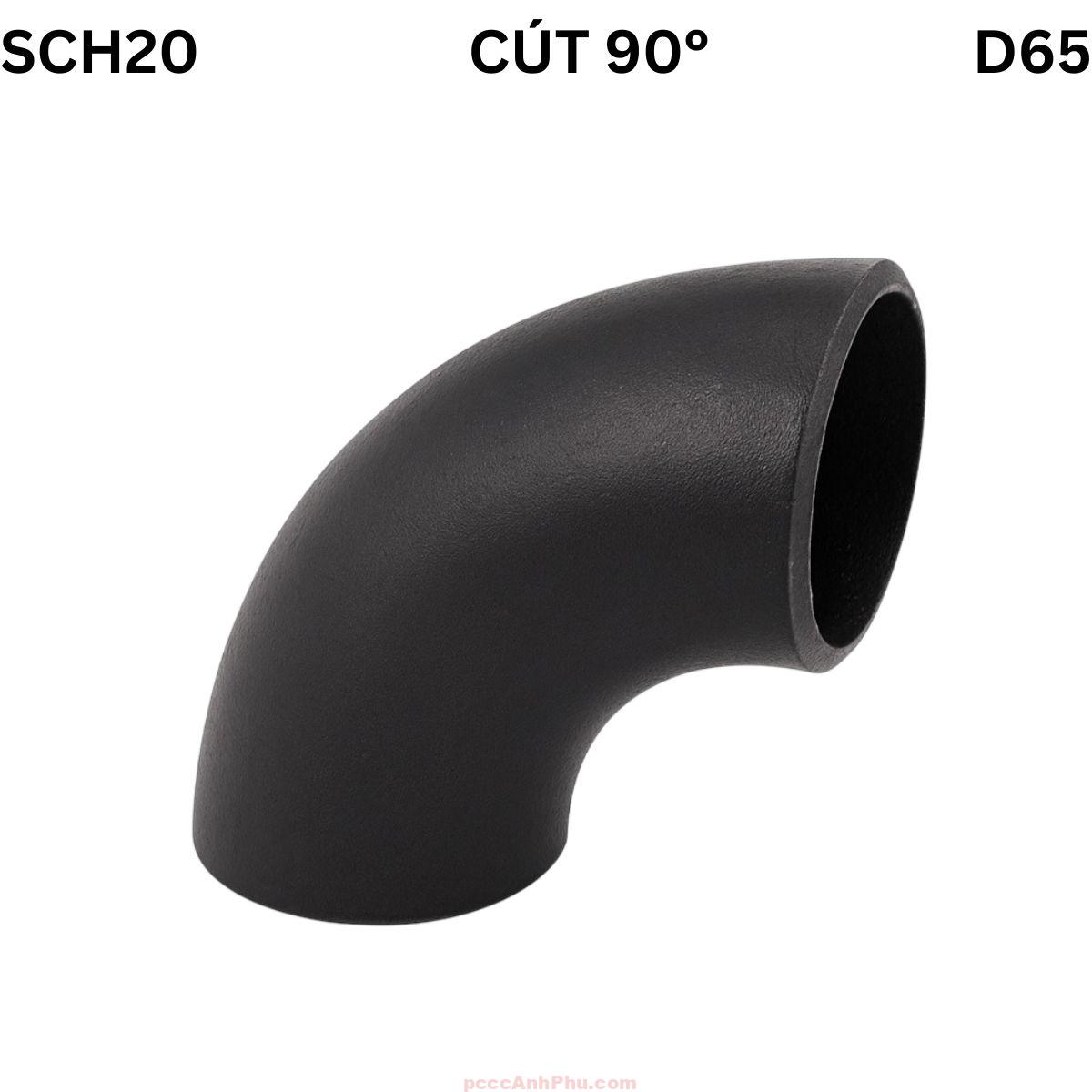

Cút thép hàn SCH20–90° D65

Giới thiệu sản phẩm

Cút 90 độ SCH20 D65 là phụ kiện nối ống được sản xuất từ thép carbon hoặc thép đen, có nhiệm vụ đổi hướng dòng chảy 90° trong hệ thống đường ống công nghiệp, cơ điện và PCCC. Sản phẩm được chế tạo theo tiêu chuẩn Schedule 20 – tiêu chuẩn quốc tế quy định độ dày thành ống tối ưu cho các ứng dụng chịu áp lực trung bình đến cao.

Với kích thước D65, cút SCH20 nằm trong nhóm cút kích cỡ trung bình, phù hợp với các tuyến ống cấp nước, ống dẫn khí hoặc hơi có lưu lượng vừa phải. Sản phẩm được phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng để tăng khả năng chống oxy hóa, giúp bền bỉ ngay cả trong môi trường ẩm hoặc ngoài trời.

Nhờ tiêu chuẩn SCH20, cút 90 độ D65 có độ dày thành ống hợp lý, chịu được áp lực từ 16–20 bar mà vẫn nhẹ, dễ thi công. Độ cong 90° được uốn chính xác, đảm bảo dòng chảy chuyển hướng ổn định, không gây tổn thất áp suất lớn, giúp hệ thống vận hành an toàn và hiệu quả lâu dài.

Cấu tạo tổng quan

Cút 90 độ SCH20 D65 được cấu tạo từ ba phần chính: thân cút, lớp phủ bề mặt và mối nối. Thân cút được làm từ thép carbon A234 WPB, có khả năng chịu lực và chịu nhiệt cao. Bề mặt được xử lý bằng phương pháp sơn đen, mạ điện phân hoặc nhúng kẽm nóng nhằm bảo vệ kim loại khỏi tác động của môi trường. Mối nối dạng hàn hoặc ren giúp cút gắn kết chặt chẽ với đường ống cùng tiêu chuẩn SCH20.

Thành phần	Vật liệu	Chức năng
Thân cút	Thép carbon, thép đen	Định hình góc 90°, chịu lực và áp suất chính
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Bảo vệ khỏi oxy hóa, tăng tuổi thọ
Mối nối	Hàn hoặc ren	Liên kết chặt với ống thép SCH20
Độ dày thành	3.05 mm	Độ dày chuẩn SCH20, chịu áp trung bình đến cao

Thành cút dày 3.05 mm giúp sản phẩm chịu được áp lực và rung động tốt hơn trong môi trường làm việc thường xuyên thay đổi áp suất. Phần thân được ép uốn nóng để đạt góc cong 90° chuẩn, đồng thời xử lý nhiệt để tăng độ dẻo dai và giảm ứng suất nội. Bề mặt được phun bi làm sạch, sau đó phủ lớp sơn epoxy hoặc mạ kẽm nhúng nóng để tạo lớp bảo vệ dày, bền màu và chống ăn mòn hiệu quả.

Quá trình sản xuất tuân thủ hệ thống quản lý chất lượng ISO 9001. Mỗi lô sản phẩm đều được kiểm tra kích thước, độ dày, độ cong, và thử áp lực thủy lực nhằm đảm bảo cút đạt chuẩn trước khi xuất xưởng.

Nguyên lý hoạt động

Cút 90 độ SCH20 D65 hoạt động dựa trên nguyên lý đổi hướng dòng chảy vuông góc. Khi lưu chất di chuyển đến vị trí cút, phần cong được thiết kế chuẩn giúp chuyển hướng dòng chảy mà không gây rối loạn hoặc tạo xoáy cục bộ. Nhờ đó, hệ thống duy trì lưu lượng ổn định, giảm tổn thất áp suất và tiếng ồn trong ống.

     ┌─────────────┐
     │             │
     │   Dòng →→→  │
     │
     │
     │                ↓
     │                ↓
     └────────────────┘

Độ dày thành chuẩn SCH20 giúp cút D65 chịu được lực tập trung tại vùng đổi hướng – nơi áp lực lớn nhất trong hệ thống. Thép carbon có độ cứng cao và khả năng phân tán ứng suất tốt, ngăn hiện tượng nứt gãy mối hàn. Chính vì vậy, cút SCH20 D65 thường được ưu tiên sử dụng trong các hệ thống hơi, khí nén và nước áp trung bình – cao.

Ưu điểm nổi bật

1. Độ dày tiêu chuẩn SCH20: Với thành dày 3.05 mm, cút D65 có khả năng chịu áp lực vượt trội mà vẫn giữ trọng lượng nhẹ, dễ thi công.

2. Chống ăn mòn tối ưu: Lớp mạ kẽm nhúng nóng hoặc sơn epoxy giúp tăng cường khả năng chống oxy hóa, đảm bảo tuổi thọ cao trong môi trường ẩm hoặc có hơi nước.

3. Gia công chính xác: Góc cong 90° được kiểm tra laser, đảm bảo độ vuông và đồng tâm tuyệt đối, giúp kết nối dễ dàng và kín khít.

4. Dễ lắp đặt: Kích thước D65 phổ biến trong hệ thống cơ điện và PCCC, dễ kết nối, dễ bảo dưỡng.

5. Tương thích linh hoạt: Có thể sử dụng cho ống thép đen, ống mạ kẽm, ống PCCC tiêu chuẩn JIS, BS hoặc ASTM.

6. Hiệu quả kinh tế cao: So với SCH40, sản phẩm SCH20 tiết kiệm 25–30% chi phí vật liệu mà vẫn đáp ứng tiêu chuẩn kỹ thuật cần thiết.

7. Chịu nhiệt và áp suất tốt: Làm việc ổn định trong dải nhiệt 0–300°C, không biến dạng hoặc bong lớp mạ trong quá trình vận hành.

8. Tuổi thọ bền bỉ: Khi sử dụng trong điều kiện tiêu chuẩn, cút D65 có thể đạt tuổi thọ trên 20 năm, giúp giảm chi phí bảo trì và thay thế.

Ứng dụng tiêu biểu

Ngành PCCC: Cút 90 độ SCH20 D65 được sử dụng trong hệ thống cấp nước chữa cháy, ống tầng kỹ thuật và trạm bơm chính của tòa nhà.

Hệ thống cơ điện: Dùng cho đường ống dẫn khí nén, nước lạnh, ống hơi hoặc chiller trong hệ thống HVAC.

Ngành dầu khí: Lắp đặt trong tuyến ống dẫn khí, dầu nhẹ hoặc dung môi áp trung bình – cao, nhờ khả năng chống ăn mòn tốt.

Ngành xử lý nước: Dùng trong hệ thống lọc, tuần hoàn hoặc thoát nước của nhà máy, khu công nghiệp.

Công trình dân dụng: Lắp trong hệ thống cấp thoát nước, tưới tiêu hoặc ống bảo vệ cáp ngầm.

Ngành năng lượng: Dùng trong nhà máy nhiệt điện, hệ thống dẫn hơi hoặc chất lỏng ở nhiệt độ cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra cút D65 trước khi lắp, đảm bảo không cong, nứt hoặc có khuyết tật. Chuẩn bị dụng cụ hàn, máy cắt và ke căn chỉnh góc 90°.

Bước 2: Làm sạch đầu ống và vùng hàn. Nếu là cút mạ kẽm, mài nhẹ lớp phủ vùng hàn để tăng độ bám và giảm khói trong quá trình thi công.

Bước 3: Căn chỉnh hướng dòng chảy, hàn quanh chu vi hoặc siết ren đều tay. Dùng ke đo đảm bảo góc uốn đúng 90°, không lệch trục.

Bước 4: Kiểm tra kín bằng nước hoặc khí nén ở áp suất 1,5 lần áp làm việc. Khi đạt yêu cầu, sơn lại hoặc phủ bảo vệ vùng hàn.

Bước 5: Với hệ thống PCCC hoặc HVAC, nên bố trí giá đỡ ống cách nhau 1,5–2m để giảm tải trọng và rung động cơ học.

Bảo trì định kỳ: Kiểm tra 12 tháng/lần, làm sạch, sơn phủ hoặc mạ lại khi có dấu hiệu ăn mòn. Không để nước đọng quanh vùng hàn trong thời gian dài.

Tổng kết: Cút 90 độ SCH20 D65 là phụ kiện bền vững, phù hợp cho mọi hệ thống ống trung bình. Với độ dày chuẩn SCH20, lớp phủ chống ăn mòn cao cấp và cấu trúc chính xác, sản phẩm đảm bảo vận hành ổn định, an toàn và tiết kiệm chi phí bảo dưỡng cho công trình dân dụng lẫn công nghiệp.
