Đầu phun Spinkler Viking VK1181

Giới thiệu tổng quan về đầu phun Viking VK1181

VK1181 là đầu phun chữa cháy kiểu conventional – còn gọi là đầu phun truyền thống – được lắp đặt với tấm định hướng có thể hướng lên hoặc xuống tùy cấu hình hệ thống. Điều này cho phép đầu phun phân phối nước theo hình cầu, với khoảng 40–60% lượng nước hướng xuống và phần còn lại hướng lên để bao phủ toàn bộ khu vực cháy.

Đầu phun sử dụng bóng thủy tinh cảm biến nhiệt có đường kính 5 mm, hoạt động chính xác khi nhiệt độ môi trường đạt ngưỡng kích hoạt. Đây là loại sprinkler phản ứng tiêu chuẩn (Standard Response), đáp ứng các yêu cầu thiết kế trong NFPA 13 cho các công trình thuộc nhóm Light Hazard, Ordinary Hazard và Extra Hazard.

Xem đầy đủ các sản phẩm: Đầu phun pccc.

Ưu điểm nổi bật của sản phẩm

• Thiết kế nhỏ gọn, dễ lắp đặt ở cả vị trí lắp hướng lên hoặc xuống.
• Hệ số K5.6 cho lưu lượng nước lớn, tạo độ bao phủ tối đa.
• Chứng nhận quốc tế đầy đủ: UL Listed, LPCB Approved.
• Chịu được áp suất lên đến 175 psi, thử thủy lực 500 psi tại nhà máy.
• Vật liệu bền bỉ: thân đồng, tấm định hướng inox, gioăng PTFE.
• Đa dạng lựa chọn hoàn thiện: đồng, chrome, phủ sơn polyester trắng/đen hoặc lớp phủ ENT chống ăn mòn.

Nhờ những ưu điểm này, VK1181 không chỉ đáp ứng về mặt kỹ thuật mà còn phù hợp với yêu cầu thẩm mỹ và tuổi thọ trong nhiều môi trường khác nhau.

Cấu tạo và vật liệu chất lượng cao

Các bộ phận chính được chế tạo từ vật liệu cao cấp, tối ưu cho độ bền và khả năng chịu môi trường:

• Thân van: Đồng CW602N hoặc UNS-C84400 – chống ăn mòn, chịu lực tốt.
• Tấm định hướng: Inox 304 – ổn định hình dạng tia nước, chịu nhiệt cao.
• Nắp chặn: Inox 301 và 444 – đảm bảo độ kín và cơ chế giải phóng nhanh chóng khi bóng vỡ.
• Gioăng kín: PTFE (Teflon) – chịu hóa chất và nhiệt độ cao, đảm bảo không rò rỉ.
• Lò xo Belleville: hợp kim nickel – duy trì lực ổn định khi nhiệt độ thay đổi.
• Bóng thủy tinh: kính đặc biệt chứa chất lỏng giãn nở theo nhiệt độ – kích hoạt chính xác ở các mức nhiệt 57°C, 68°C, 79°C, 93°C, 141°C.

Nguyên lý hoạt động và phân bố nước

Khi đám cháy xảy ra, nhiệt độ tại khu vực đầu phun tăng dần. Khi đạt tới mức kích hoạt của bóng thủy tinh (theo màu và mức nhiệt đã chọn), chất lỏng trong bóng giãn nở làm vỡ bóng. Cụm nắp chặn được giải phóng, cho phép nước từ hệ thống chảy ra qua lỗ phun và tấm định hướng. Dòng nước được tấm deflector phân bổ thành tia hình cầu, bao phủ đều khu vực cần chữa cháy.

Với khả năng hoạt động hiệu quả trong cả lắp hướng lên hoặc xuống, VK1181 là lựa chọn linh hoạt cho các khu vực có điều kiện lắp đặt không cố định.

Thông số kỹ thuật chính

• Hệ số K: 5.6 (US) / 80.6 (Metric)
• Áp suất làm việc tối đa: 175 psi (12 bar)
• Áp suất thử tại nhà máy: 500 psi (34.5 bar)
• Áp suất hoạt động tối thiểu: 7 psi (0.5 bar)

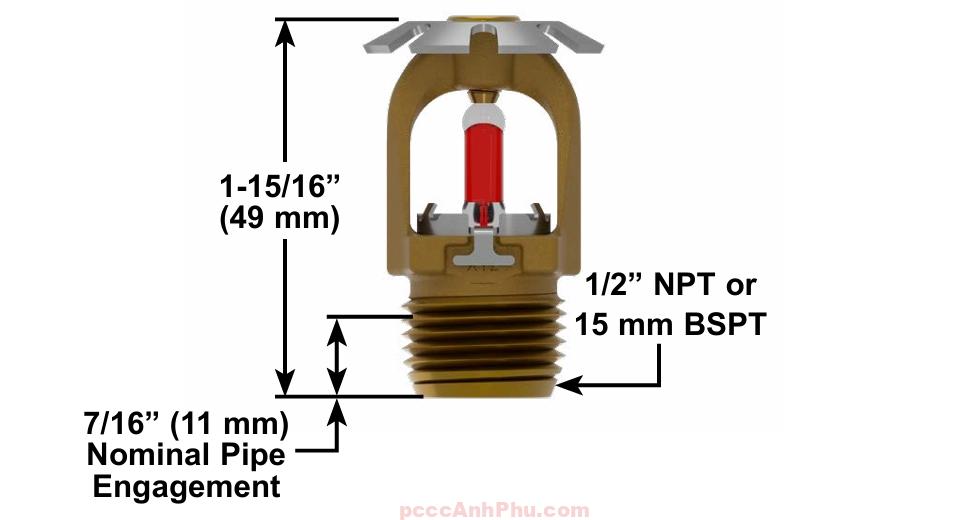

• Ren kết nối: 1/2″ NPT hoặc 15 mm BSPT
• Nhiệt độ hoạt động: 57°C – 141°C, tùy theo mã màu bóng thủy tinh

Bóng thủy tinh có mã màu dễ nhận biết: Cam (57°C), Đỏ (68°C), Vàng (79°C), Xanh lá (93°C), Xanh dương (141°C).

Ứng dụng trong thực tế

Đầu phun VK1181 được sử dụng trong rất nhiều môi trường:

• Nhà máy công nghiệp, kho hàng, xưởng sản xuất.
• Khu thương mại, trung tâm mua sắm, siêu thị.
• Khách sạn, văn phòng, chung cư cao tầng.
• Tầng hầm, bãi đỗ xe, nhà xe tự động.
• Khu vực trần thấp hoặc trần nghiêng.

Đặc biệt, với phiên bản phủ ENT hoặc polyester trắng/đen, sản phẩm còn đáp ứng tốt trong môi trường có độ ẩm cao, hơi muối, hoặc yêu cầu thẩm mỹ khắt khe như phòng trưng bày, sảnh tiếp khách, tòa nhà cao cấp.

Chứng nhận và tiêu chuẩn lắp đặt

VK1181 đạt các tiêu chuẩn quốc tế như:

• UL Listed: đạt chứng nhận chất lượng và an toàn cho hệ thống sprinkler tiêu chuẩn.
• LPCB: đạt phê duyệt từ tổ chức kiểm định chất lượng PCCC của Anh.

Việc lắp đặt phải tuân thủ tiêu chuẩn NFPA 13 cho đầu phun conventional, bao gồm các quy tắc về khoảng cách, độ cao trần, chiều dọc từ tấm định hướng đến trần, và các điều kiện không gian xung quanh đầu phun.

Hướng dẫn lắp đặt và bảo trì

VK1181 nên được lắp sau khi hệ thống ống hoàn thiện để tránh va chạm. Sử dụng cờ lê chuyên dụng mã 23559MB, siết lực tối đa 14 ft-lbs (19 N·m) để không làm hỏng bóng thủy tinh hoặc khung đầu phun. Sau khi hoàn thiện tường hoặc trần, mới tháo nắp bảo vệ và đưa hệ thống vào vận hành.

Theo tiêu chuẩn NFPA 25, việc kiểm tra đầu phun cần thực hiện định kỳ để phát hiện rò rỉ, nứt vỡ, ăn mòn hoặc mất chất lỏng trong bóng thủy tinh. Khi phát hiện lỗi, phải thay mới ngay bằng đầu phun cùng loại và cùng thông số kỹ thuật.

Lý do nên chọn đầu phun Viking VK1181

Viking là một trong những thương hiệu hàng đầu thế giới trong lĩnh vực đầu phun chữa cháy với mạng lưới phân phối toàn cầu. Sản phẩm VK1181 không chỉ đảm bảo về mặt kỹ thuật mà còn có khả năng tùy biến theo môi trường lắp đặt. Với chất lượng ổn định, phụ kiện dễ tìm và thời gian giao hàng nhanh, VK1181 là lựa chọn đáng tin cậy cho các nhà thầu, kỹ sư thiết kế và đơn vị thi công PCCC.
