Đầu phun Tyco TY3551

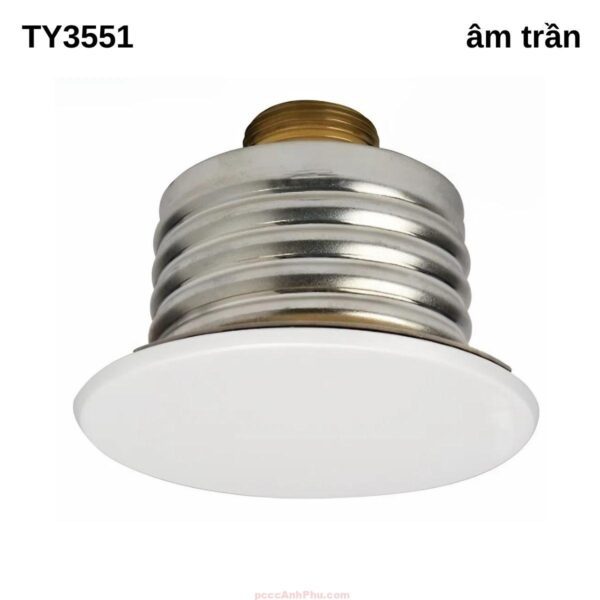

Giới thiệu đầu phun sprinkler âm trần Tyco TY3551

TY3551 là model đầu phun sprinkler âm trần thuộc dòng Royal Flush II của Tyco, sử dụng bóng thủy tinh 5mm với cơ chế phản ứng tiêu chuẩn. Sản phẩm có hệ số phun K = 5.6, phù hợp cho các hệ thống chữa cháy thiết kế theo NFPA 13. Với thiết kế âm trần gọn gàng, TY3551 giúp đảm bảo thẩm mỹ nội thất và vẫn đạt hiệu quả chữa cháy vượt trội.

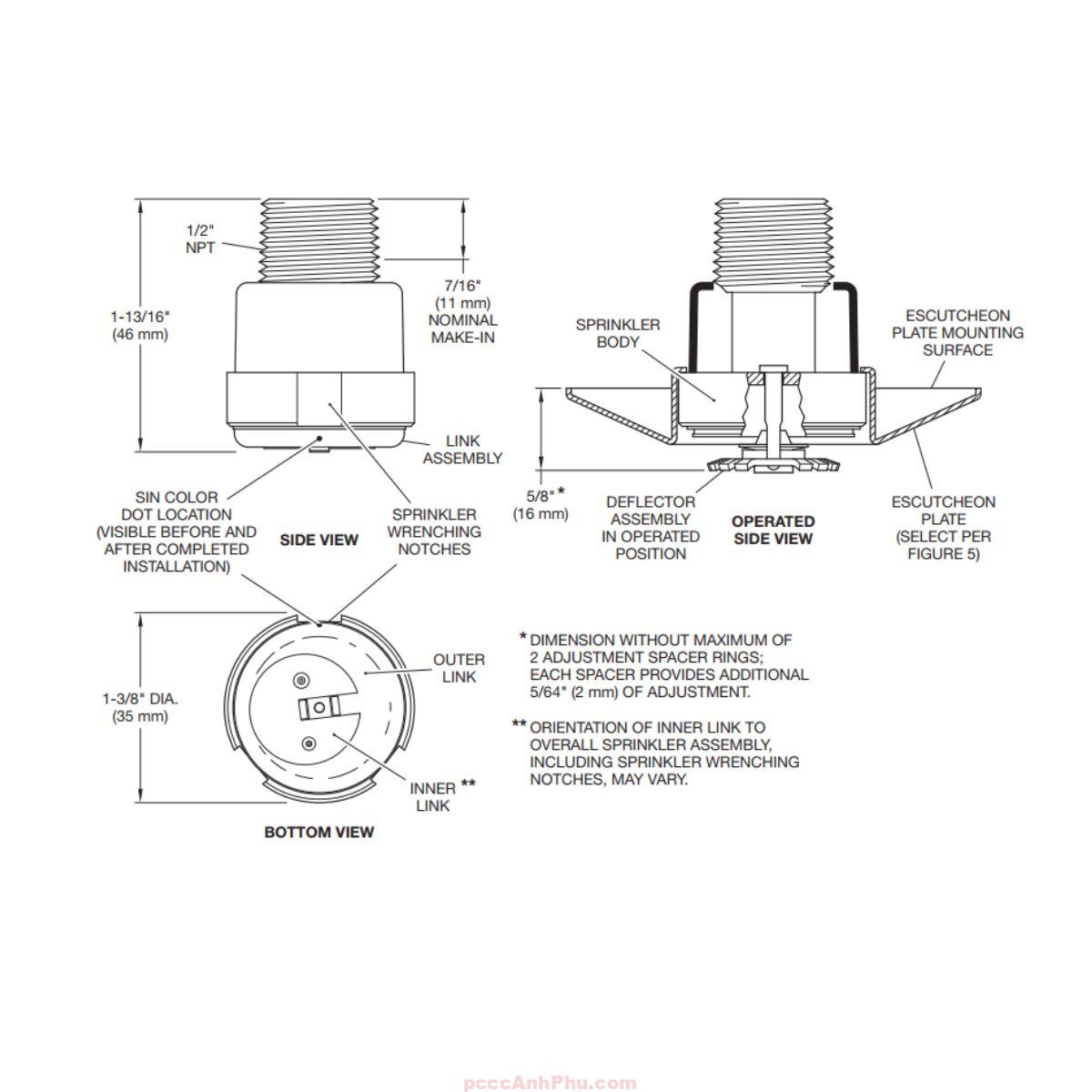

Đầu phun TY3551 được cấu tạo hai phần rời gồm cụm đầu phun và nắp che thẩm mỹ. Điều này cho phép thi công hệ thống trước, hoàn thiện trần sau mà không ảnh hưởng đến chất lượng lắp đặt. Với cấu trúc tinh gọn và vật liệu cao cấp, sản phẩm được ứng dụng rộng rãi trong văn phòng, trung tâm thương mại, bệnh viện, khách sạn và các công trình công cộng có yêu cầu cao về an toàn PCCC.

Được chứng nhận bởi các tổ chức quốc tế như UL, FM, LPCB, VdS, EAC và NYC Approval, đầu phun Tyco TY3551 là giải pháp lý tưởng cho những công trình đòi hỏi chất lượng cao và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế trong thiết kế và thi công hệ thống chữa cháy tự động.

Xem đầy đủ các sản phẩm: Đầu phun pccc.

Thông số kỹ thuật và khả năng tương thích

TY3551 có hệ số K = 5.6, tương đương 80.6 LPM/bar^0.5, cho lưu lượng nước ổn định và diện bao phủ rộng. Thiết bị hoạt động hiệu quả trong vùng áp suất làm việc lên đến 175 psi (12.1 bar – FM) hoặc tối đa 250 psi (17.3 bar – UL), phù hợp với đa dạng thiết kế hệ thống.

Nhiệt độ kích hoạt gồm hai tùy chọn phổ biến là 68°C và 93°C, tương ứng với nắp che 59°C và 74°C. Khoảng điều chỉnh chiều sâu 12.7 mm giúp dễ thi công, lắp đặt chuẩn xác ngay cả với trần không đều. Cấu trúc này cho phép đầu phun đồng bộ với nhiều loại trần và mặt hoàn thiện phổ biến hiện nay.

Đầu phun sử dụng kết nối ren tiêu chuẩn 1/2” NPT, tương thích với các đường ống phổ biến. Tyco cũng cung cấp phiên bản ren ISO 7-1 (đặt mã sản phẩm với hậu tố -I). Điều này giúp TY3551 phù hợp cả với công trình châu Á và châu Âu mà không cần phụ kiện chuyển đổi.

Cấu tạo và vật liệu sử dụng

Thân đầu phun làm bằng hợp kim đồng chống ăn mòn, đảm bảo độ bền trong môi trường ẩm hoặc khu vực có hơi hóa chất nhẹ. Nắp che được gia công từ đồng, thép hoặc đồng mạ, có sơn hoàn thiện theo bảng mã RAL đa dạng. Người dùng có thể lựa chọn các màu như trắng RAL9010, RAL9003, đen RAL9005 hoặc đồng bóng, mạ chrome để phù hợp với thẩm mỹ không gian.

Phần đĩa tán nước (deflector), chốt định hướng và lò xo đều làm từ thép không gỉ, duy trì hiệu năng cơ học và khả năng triển khai đúng vị trí khi bóng thủy tinh vỡ. Bóng thủy tinh 5mm chứa dung dịch giãn nở theo nhiệt, đảm bảo chỉ kích hoạt ở nhiệt độ đã định danh.

Bên trong, vòng đệm kín làm bằng hợp kim Beryllium Nickel phủ Teflon, đảm bảo chống rò nước khi chưa kích hoạt và phản hồi chính xác khi có cháy. Nắp che có cơ chế gắn bằng 3 điểm hàn thiếc, tự rơi ra khi đủ nhiệt độ để giải phóng cụm đầu phun hoạt động.

Nguyên lý hoạt động tiêu chuẩn nhưng ổn định

Khi có cháy, nhiệt độ môi trường tăng dần đến ngưỡng kích hoạt (68°C hoặc 93°C). Nắp che bằng đồng rơi ra trước tiên, nhờ nhiệt làm chảy mối hàn tại 3 điểm tiếp xúc. Sau đó, bóng thủy tinh 5mm vỡ do áp suất chất lỏng bên trong giãn nở, mở đường cho nước phun ra ngoài.

Nước chảy qua đầu phun với áp lực hệ thống, tán qua đĩa hướng nước để tạo thành chùm nước hình nấm, bao phủ vùng bán kính ~2–2,5 m. Luồng nước giúp làm mát, cắt khí nóng và hạ nhiệt điểm cháy, ngăn chặn cháy lan sang các khu vực liền kề.

So với loại quick response, TY3551 có độ trễ phản ứng dài hơn, nhưng hoạt động ổn định và phù hợp cho không gian không có mật độ người cao. Đầu phun tiêu chuẩn như TY3551 đặc biệt được khuyến nghị cho khu vực lưu trữ, hành lang kỹ thuật, tầng hầm hoặc nơi có luồng khí đối lưu mạnh.

Ứng dụng thực tế trong công trình hiện đại

Tại trung tâm thương mại, đầu phun TY3551 thường lắp tại hành lang, khu vực lưu trữ và văn phòng kỹ thuật. Với thiết kế âm trần và nắp che đồng màu, sản phẩm giúp duy trì đồng bộ kiến trúc mà vẫn đảm bảo an toàn cháy nổ. Nhiều chủ đầu tư lựa chọn TY3551 cho vùng back-of-house để tiết kiệm chi phí nhưng vẫn đáp ứng đầy đủ tiêu chuẩn PCCC.

Trong khách sạn và khu nghỉ dưỡng, TY3551 được dùng tại khu vực hành lang tầng, phòng kỹ thuật và tầng hầm. Việc dùng đầu phun standard response giúp tránh báo động sớm không cần thiết tại các vùng không có người ở thường xuyên. Nắp che cùng màu trần mang lại sự kín đáo, tinh tế trong thiết kế tổng thể.

Với các tòa nhà văn phòng hạng B hoặc chung cư cao tầng, TY3551 là lựa chọn phù hợp cho lối thoát hiểm, khu để xe và phòng kỹ thuật điện. Các vị trí này cần thiết bị bền bỉ, chịu áp suất cao, ít bảo trì và có thể hoạt động ổn định trong thời gian dài mà không bị ảnh hưởng bởi độ ẩm hay rung động nhẹ.

Chứng nhận chất lượng và tiêu chuẩn quốc tế

TY3551 đạt nhiều chứng nhận quan trọng bao gồm UL Listed, FM Approved, LPCB, VdS, EAC và NYC Approved. Điều này chứng minh thiết bị phù hợp cho hệ thống chữa cháy theo NFPA 13, tiêu chuẩn châu Âu và yêu cầu thiết kế của các công trình được bảo hiểm quốc tế như FM Global.

Sản phẩm cũng được kiểm tra áp suất làm việc lên tới 250 psi bởi UL, đảm bảo an toàn cho cả những hệ thống có cột áp lớn. Với tiêu chuẩn EAC, TY3551 được phép sử dụng tại nhiều quốc gia Đông Âu và Trung Á. Riêng chứng nhận MEA từ New York là điều kiện bắt buộc nếu thi công tại các khu vực đô thị lớn tại Mỹ.

Tyco – thương hiệu thuộc Johnson Controls – là nhà sản xuất đầu phun sprinkler hàng đầu thế giới với hơn 140 năm kinh nghiệm. Việc sở hữu đầy đủ chứng nhận giúp TY3551 trở thành lựa chọn tin cậy cho nhà thầu, tư vấn thiết kế và chủ đầu tư yêu cầu hệ thống phòng cháy đạt chuẩn quốc tế.

Ưu điểm khi sử dụng đầu phun Tyco TY3551

Ưu điểm đầu tiên là độ bền và sự ổn định. TY3551 được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo hoạt động chính xác ngay cả sau nhiều năm lắp đặt. Điều này giúp chủ đầu tư tiết kiệm chi phí thay thế hoặc sửa chữa ngoài kế hoạch, đảm bảo tính liên tục cho công trình vận hành.

Thứ hai, thiết kế âm trần và nắp che đồng bộ mang lại tính thẩm mỹ cao. Với nhiều tùy chọn màu RAL hoặc hoàn thiện mạ chrome, sản phẩm dễ dàng kết hợp với nội thất các không gian cao cấp. Sự kín đáo về mặt thị giác là yếu tố được đánh giá cao tại các dự án có yêu cầu khắt khe về kiến trúc nội thất.

Thứ ba, khả năng tích hợp linh hoạt với hệ thống cảnh báo cháy và điều khiển bơm trung tâm. TY3551 có thể gán vào từng zone trong hệ thống PCCC thông minh, hỗ trợ quản lý vùng cháy hiệu quả hơn. Điều này đặc biệt phù hợp với tòa nhà văn phòng nhiều tầng, trung tâm logistics và khu công nghiệp lớn.

Hướng dẫn bảo trì và vận hành an toàn

Tyco khuyến nghị kiểm tra đầu phun mỗi năm theo tiêu chuẩn NFPA 25. Trong quá trình kiểm tra, cần đảm bảo nắp che không bị sơn kín khe hở, không có dấu hiệu cong vênh hoặc rơi lỏng. Nếu phát hiện đầu phun rỉ nước, đổi màu bóng hoặc mất dung dịch, cần thay ngay.

Không được sơn lại, chà nhám hoặc làm thay đổi bất kỳ chi tiết nào trên đầu phun. Những hành vi này có thể khiến đầu phun mất hiệu lực chứng nhận và không hoạt động khi cần thiết. Khi cần tháo đầu phun ra, phải thay toàn bộ bằng sản phẩm mới, tuyệt đối không tái sử dụng.

Trong giai đoạn hoàn thiện trần, nên giữ nguyên nắp bảo vệ màu cam đi kèm để bảo vệ đĩa phun khỏi bụi và va chạm. Sau khi lắp xong trần và chuẩn bị nghiệm thu hệ thống, mới tháo nắp bảo vệ và lắp nắp che thẩm mỹ đúng chủng loại RFII. Lưu ý nắp che cần siết đều để khớp với mặt trần, không được vênh hoặc lỏng lẻo.
