Giới thiệu sản phẩm
Khớp nối mềm cao su AUT FIG05 DN80 là thiết bị kết nối đàn hồi dùng trong hệ thống đường ống công nghiệp, sản xuất bởi AUT – Malaysia theo tiêu chuẩn kỹ thuật nghiêm ngặt. Sản phẩm có chức năng hấp thụ rung động, bù giãn nở nhiệt và giảm ứng suất cơ học tại các vị trí nối ống.
Với kích thước DN80, khớp nối mềm AUT FIG05 phù hợp cho các hệ thống có lưu lượng trung bình đến khá như trạm bơm, hệ HVAC, cấp thoát nước và PCCC. Thiết kế thân cao su EPDM kết hợp lớp gia cường giúp duy trì độ ổn định khi vận hành liên tục.
Sản phẩm sử dụng kết nối mặt bích BS4504, áp lực làm việc PN10/PN16, cho phép lắp đặt linh hoạt và đồng bộ với nhiều tiêu chuẩn đường ống hiện nay.

Tham khảo thêm các sản phẩm: khớp nối mềm

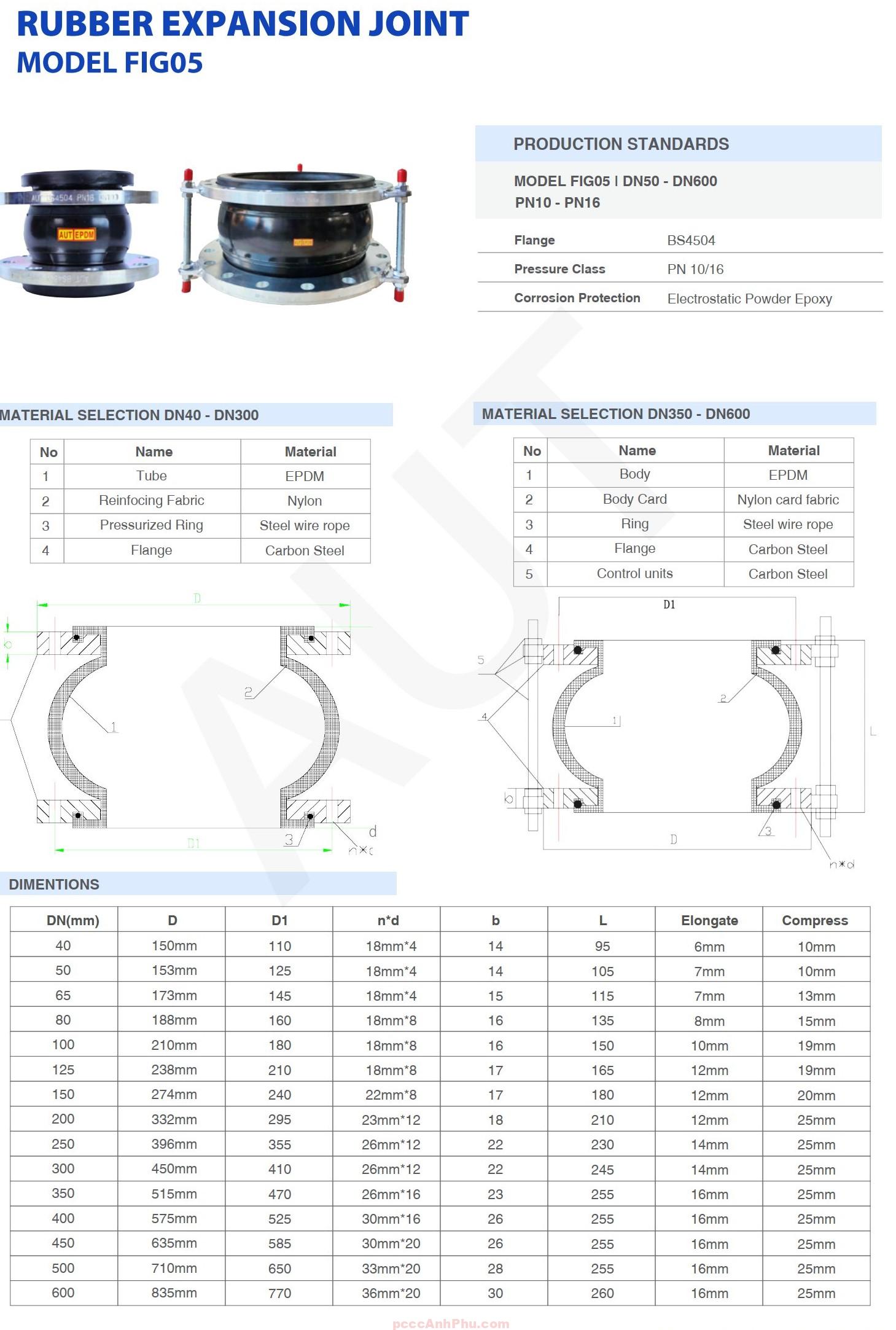

Cấu tạo
Khớp nối mềm cao su AUT FIG05 DN80 được cấu tạo từ nhiều thành phần kỹ thuật phối hợp chặt chẽ nhằm đảm bảo khả năng đàn hồi, chịu áp lực và duy trì độ kín trong suốt quá trình vận hành. Mỗi chi tiết đều đóng vai trò quan trọng trong việc bảo vệ hệ thống.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân cao su | EPDM | Tiếp xúc trực tiếp với lưu chất, hấp thụ rung động và giãn nở nhiệt. |
| Lớp gia cường | Nylon fabric | Tăng khả năng chịu áp, hạn chế biến dạng khi hệ thống làm việc liên tục. |
| Vòng chịu áp | Steel wire rope | Ổn định hình dạng khớp nối, phân bố đều lực tác động dọc trục. |
| Mặt bích | Carbon Steel | Kết nối với đường ống, đảm bảo độ kín và khả năng chịu lực cơ học. |
Nhờ cấu tạo này, AUT FIG05 DN80 vừa duy trì độ mềm cần thiết, vừa đảm bảo khả năng chịu áp PN10/PN16 trong điều kiện vận hành ổn định.
Nguyên lý
Khớp nối mềm cao su AUT FIG05 DN80 hoạt động dựa trên tính đàn hồi của cao su EPDM kết hợp lớp gia cường sợi chịu lực. Khi hệ thống xuất hiện rung động, giãn nở nhiệt hoặc sai lệch lắp đặt, thân cao su sẽ hấp thụ và phân tán lực tác động.
Trong quá trình vận hành, khớp nối cho phép đường ống giãn dài hoặc co ngắn trong giới hạn cho phép, giúp hạn chế truyền ứng suất sang bơm và các thiết bị liên quan.
|====| |====| | |========| | | | EPDM | | | |========| | |====| |====| ← Giãn / Co → Hấp thụ rung động
Đối với DN80, khả năng giãn dọc trục đạt khoảng 8mm và khả năng nén khoảng 14mm, đáp ứng tốt các dao động nhiệt và áp suất trong hệ thống.
Ưu điểm
Giảm rung hiệu quả: Thân cao su EPDM giúp triệt tiêu rung động từ bơm và thiết bị quay.
Chịu áp ổn định: Làm việc bền bỉ ở áp lực PN10/PN16 theo tiêu chuẩn thiết kế.
Độ kín cao: Kết nối bích BS4504 hạn chế rò rỉ lưu chất.
Tuổi thọ lâu dài: Cao su EPDM chống lão hóa, phù hợp môi trường ẩm và nước.
Dễ lắp đặt: Kích thước DN80 tiêu chuẩn, thao tác lắp nhanh.
Bảo vệ hệ thống: Giảm tải cho đường ống, van và thiết bị đầu cuối.
Ứng dụng
Khớp nối mềm cao su AUT FIG05 DN80 được sử dụng phổ biến trong hệ thống cấp thoát nước, trạm bơm và đường ống kỹ thuật. Sản phẩm giúp ổn định vận hành và hạn chế sự cố do rung động.
Trong hệ HVAC, khớp nối mềm giúp giảm tiếng ồn và rung truyền qua kết cấu công trình. Đối với PCCC, sản phẩm hỗ trợ bù giãn nở và giảm ứng suất tại vị trí nối bơm.
Ngoài ra, AUT FIG05 DN80 còn phù hợp cho hệ thống xử lý nước thải và các dây chuyền công nghiệp quy mô vừa.
Lắp đặt & vận hành
Bước 1: Kiểm tra tình trạng thân cao su, mặt bích và bu lông trước khi lắp đặt.
Bước 2: Căn chỉnh hai đầu ống đồng trục, đảm bảo khoảng cách phù hợp với chiều dài L = 130mm.
Bước 3: Siết bu lông theo thứ tự đối xứng, tăng lực đều để tránh lệch mặt bích.
Bước 4: Vận hành thử ở áp suất thấp, kiểm tra độ kín trước khi đưa vào sử dụng chính thức.
Bảo trì: Kiểm tra định kỳ cao su và bulông trong quá trình vận hành.
