Khớp nối mềm cao su AUTA 7210H/25-DN50

Giới thiệu sản phẩm

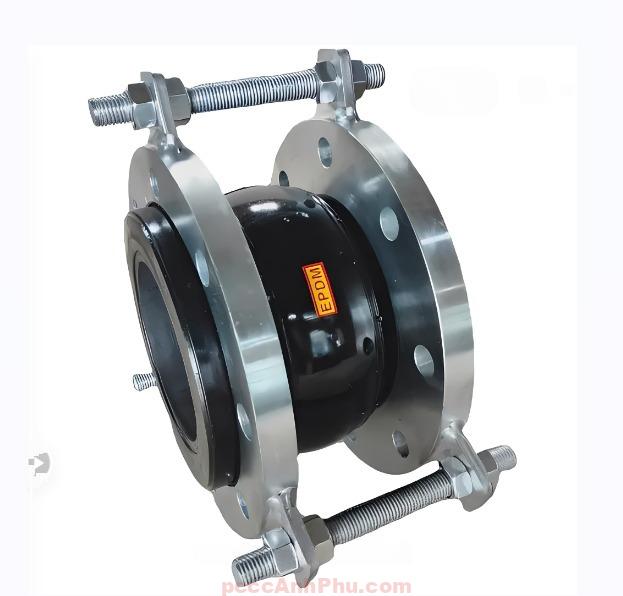

Khớp nối mềm AUTA 7210H/25 DN50 là dòng khớp cao su mặt bích cầu đơn áp lực cao, được sản xuất tại Malaysia, đạt tiêu chuẩn BS 4504 và thiết kế đặc biệt cho hệ thống PN25. Sản phẩm được sử dụng phổ biến trong các tuyến ống yêu cầu độ bền cao, áp lực lớn và khả năng chịu nhiệt lên đến 120°C.

Thân khớp được làm từ cao su EPDM lưu hóa có độ đàn hồi cao, chịu được môi trường nước, hơi nóng và hóa chất nhẹ. Bên trong được gia cường bằng lớp vải nylon và vòng thép carbon, tạo kết cấu vững chắc, giúp khớp hoạt động ổn định dưới điều kiện rung động mạnh. Hai đầu mặt bích được chế tạo bằng thép carbon phủ Epoxy, đảm bảo độ kín tuyệt đối và chống ăn mòn trong môi trường công nghiệp.

Tham khảo thêm các sản phẩm: khớp nối ống nhựa mềm

Cấu tạo và kích thước

Khớp nối mềm AUTA 7210H/25 DN50 có cấu trúc cầu đơn (Single-Sphere Rubber Expansion Joint), được gia cố bằng nhiều lớp vật liệu có khả năng chịu lực và chịu áp vượt trội. Cấu tạo này giúp sản phẩm hấp thụ dao động, rung động và bù giãn nở hiệu quả cho hệ thống ống áp suất cao PN25.

Phần thân cao su EPDM được lưu hóa ở nhiệt độ và áp suất cao, giúp tăng khả năng chịu nén, kéo và dao động cơ học. Cấu trúc cầu đơn tạo độ đàn hồi linh hoạt, giúp khớp hoạt động ổn định khi chịu áp lực lớn, giảm ồn và giảm rung đáng kể.

Kích thước tiêu chuẩn của model DN50 theo catalogue AUTA 7210H/25:

Nhờ cấu tạo vững chắc và vật liệu cao cấp, khớp nối mềm AUTA 7210H/25 DN50 chịu được áp suất làm việc 25 bar, cao hơn 50% so với phiên bản PN16. Đây là lựa chọn lý tưởng cho các tuyến ống áp lực cao hoặc hệ thống yêu cầu an toàn tuyệt đối.

Nguyên lý hoạt động

Khớp nối mềm AUTA 7210H/25 DN50 hoạt động dựa trên tính đàn hồi của cao su EPDM. Khi đường ống chịu rung, dao động hoặc giãn nở nhiệt, thân khớp co giãn linh hoạt để hấp thụ năng lượng, giảm chấn động và bảo vệ thiết bị khỏi áp lực đột ngột.

       ┌──────────────┐
Pipe ──┤   Flange     ├──╮
       │   (Steel)    │  │
       └─────┬────────┘  │
             │            │
        ~~~~~│~~~~~~  ←   │  Cao su EPDM hấp thụ rung và giãn nở
             │            │
       ┌─────┴────────┐  │
Pipe ──┤   Flange     ├──╯
       │   (Steel)    │
       └──────────────┘

Khi áp suất trong hệ thống tăng, phần cao su bị nén lại, lực được phân tán đều ra thân khớp, giảm tải cho các đoạn ống và thiết bị. Khi áp suất giảm, thân khớp đàn hồi trở lại trạng thái ban đầu. Lớp nylon gia cường và vòng thép giữ khớp không bị phồng rách, đảm bảo an toàn trong suốt quá trình vận hành.

Ưu điểm nổi bật

Chịu áp lực cao PN25: Thiết kế đặc biệt cho hệ thống công nghiệp áp cao, vượt trội so với tiêu chuẩn thông thường PN16.

Giảm rung, giảm ồn hiệu quả: Cấu trúc cầu đơn hấp thụ tối đa dao động cơ học, bảo vệ thiết bị và mối nối.

Chịu nhiệt tốt: Làm việc bền bỉ trong dải nhiệt từ 0°C đến 120°C, phù hợp với hệ thống nước nóng và hơi.

Kháng hóa chất nhẹ: EPDM chống axit loãng, muối, dung dịch kiềm và hơi ẩm trong môi trường công nghiệp.

Tuổi thọ cao: Cấu trúc lưu hóa và vòng gia cường thép giúp khớp hoạt động ổn định lâu dài.

Dễ lắp đặt: Mặt bích tiêu chuẩn BS4504 tương thích với hầu hết hệ thống PN25 hiện hành.

Bảo trì đơn giản: Không cần bôi trơn, chỉ cần kiểm tra định kỳ sau 6–12 tháng.

Thiết kế an toàn: Vòng cố định thép giúp hạn chế giãn nở quá mức, tránh biến dạng và bảo vệ hệ thống ống.

Ứng dụng tiêu biểu

Khớp nối mềm AUTA 7210H/25 DN50 được ứng dụng trong nhiều lĩnh vực đòi hỏi áp suất cao, độ an toàn và độ bền lớn.

1. Hệ thống PCCC: Giảm chấn động đầu ra bơm cứu hỏa, hạn chế xung áp, bảo vệ tuyến ống.

2. Hệ thống HVAC: Hấp thụ rung động và tiếng ồn trong hệ thống nước lạnh, nước nóng, chiller công nghiệp.

3. Nhà máy nước: Dùng trong hệ thống cấp, thoát nước áp lực cao, duy trì độ kín tuyệt đối.

4. Ngành hóa chất: Làm việc tốt trong môi trường có axit nhẹ, dung dịch muối, hơi nóng và dầu loãng.

5. Khu công nghiệp: Dùng trong tuyến ống công suất cao, hệ thống máy nén, bơm, và van áp lực lớn.

6. Ngành đóng tàu: Giảm rung, hấp thụ dao động trong hệ thống nước làm mát và cứu hỏa tàu biển.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra điều kiện lắp đặt. Đảm bảo hai đầu ống song song, sạch và khoảng cách bằng chiều dài khớp (105mm).

Bước 2: Căn chỉnh đồng tâm. Đặt khớp giữa hai đầu ống sao cho đúng trục, tránh xoắn hoặc ép lệch phần cao su.

Bước 3: Siết bu lông đối xứng. Siết đều lực theo hình chữ thập, tránh lệch áp hoặc biến dạng phần thân cao su.

Bước 4: Kiểm tra thử áp. Sau khi lắp đặt, chạy thử áp thấp, kiểm tra rò rỉ và độ rung trước khi vận hành toàn tải.

Bước 5: Bảo trì định kỳ. Sau 6–12 tháng, kiểm tra tình trạng cao su, lớp phủ bích, bu lông; thay thế nếu có dấu hiệu lão hóa hoặc nứt.

Thực hiện đúng quy trình giúp khớp nối mềm AUTA 7210H/25 DN50 vận hành ổn định, giảm rung động tối đa và tăng tuổi thọ toàn hệ thống, đặc biệt trong các ứng dụng công nghiệp nặng, áp suất cao PN25.
