Khớp nối mềm cao su AUTA 7210H-DN50

Giới thiệu sản phẩm

Khớp nối mềm AUTA 7210H DN50 là sản phẩm khớp cao su mặt bích đơn cầu chuyên dùng để hấp thụ rung động, giảm chấn và bù giãn nở nhiệt trong hệ thống đường ống công nghiệp. Được sản xuất tại Malaysia, model này đáp ứng tiêu chuẩn BS 4504 và BS EN1092, đảm bảo độ bền cao, khả năng chịu áp tốt và độ kín khít tuyệt đối.

Thân khớp làm từ cao su EPDM lưu hóa, có độ đàn hồi vượt trội, chống thấm nước, chống ăn mòn và làm việc ổn định trong dải nhiệt 0°C – 80°C. Hai đầu khớp nối bằng mặt bích thép carbon mạ kẽm được phủ Epoxy giúp tăng độ cứng, chống rỉ sét, đảm bảo độ bền cơ học cao khi làm việc dưới áp lực PN16. Đây là lựa chọn lý tưởng cho hệ thống PCCC, HVAC, nhà máy nước và đường ống công nghiệp yêu cầu khả năng giảm rung tối ưu.

Tham khảo thêm các sản phẩm: khopnoimem

Cấu tạo và kích thước

Khớp nối mềm AUTA 7210H DN50 được thiết kế dạng cầu đơn (Single-Sphere Rubber Expansion Joint) với cấu trúc vững chắc nhưng vẫn đảm bảo độ linh hoạt cao. Cấu tạo gồm bốn bộ phận chính được liên kết đồng bộ nhằm tăng khả năng giảm rung và chịu áp lực cao trong điều kiện làm việc liên tục.

Phần thân cao su có cấu trúc dạng cầu giúp khớp hấp thụ rung động hiệu quả hơn so với loại thân trụ. Lớp nylon và lõi thép tăng cường bên trong giữ cho khớp có độ bền nén, chống xẹp khi làm việc dưới áp cao. Các mặt bích dày 16mm đảm bảo kết nối chắc chắn với hệ thống ống theo tiêu chuẩn PN16.

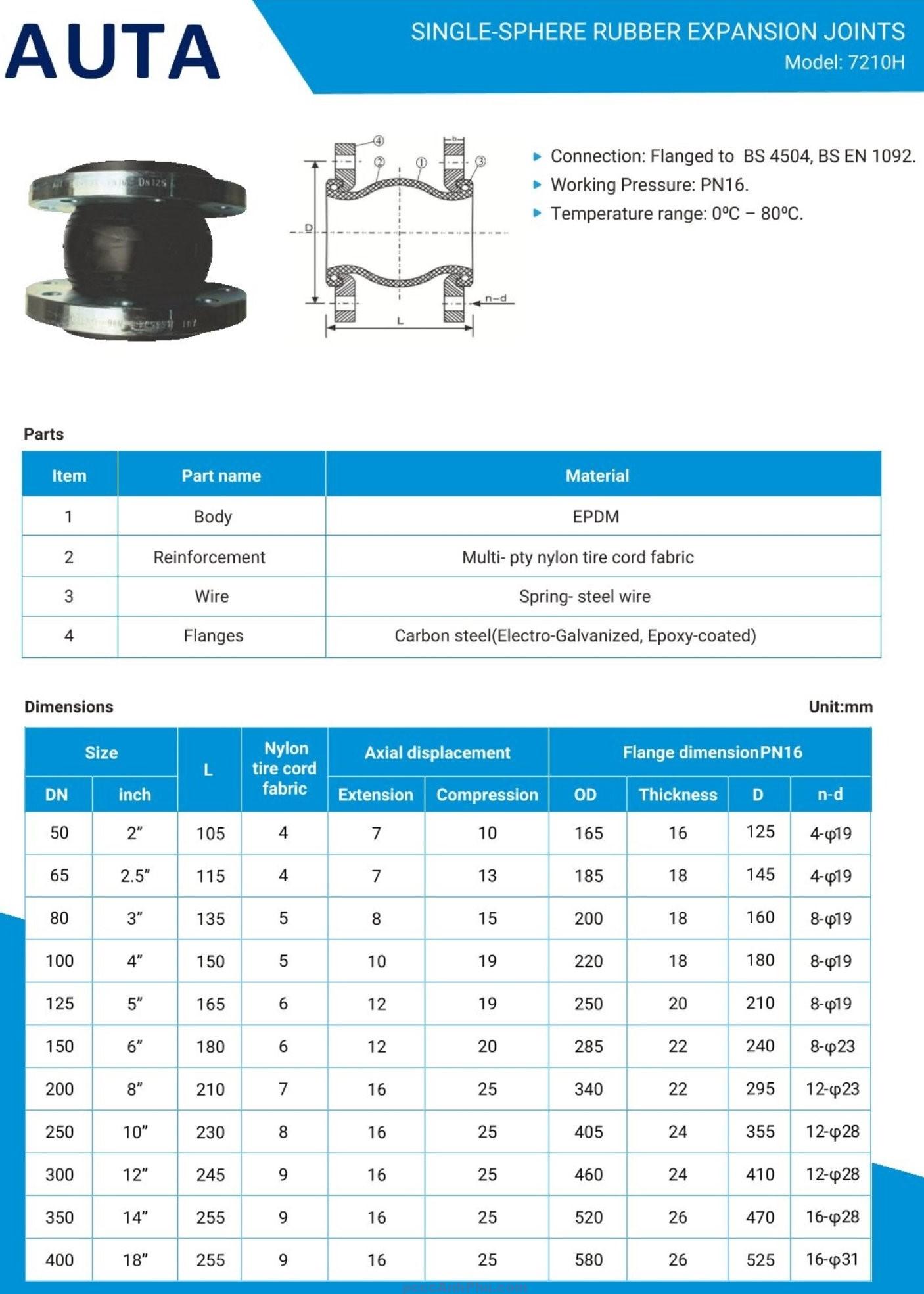

Kích thước chuẩn theo catalogue AUTA 7210H DN50 được thể hiện như sau:

Thiết kế cầu đơn cho phép khớp có thể dịch chuyển trục ±7mm, nén 10mm và hấp thụ sai lệch góc nhỏ mà vẫn đảm bảo độ kín. Cấu trúc này giúp hạn chế truyền rung và xung áp từ bơm hoặc van đến hệ thống ống, bảo vệ toàn bộ tuyến dẫn.

Nguyên lý hoạt động

Khớp nối mềm AUTA 7210H DN50 hoạt động dựa trên tính đàn hồi của cao su EPDM. Khi hệ thống ống bị rung, giãn nở hoặc chịu áp lực thay đổi, phần thân cao su co giãn linh hoạt để hấp thụ năng lượng cơ học, giúp giảm tải và bảo vệ các khớp nối cứng, mặt bích hoặc thiết bị khác.

       ┌──────────────┐
Pipe ──┤   Flange     ├──╮
       │   (Steel)    │  │
       └─────┬────────┘  │
             │            │
        ~~~~~│~~~~~~  ←   │  Cao su EPDM đàn hồi hấp thụ dao động
             │            │
       ┌─────┴────────┐  │
Pipe ──┤   Flange     ├──╯
       │   (Steel)    │
       └──────────────┘

Khi áp lực tăng đột ngột, cao su bị nén lại, lực rung được phân tán đều ra các hướng, sau đó trở lại trạng thái ban đầu khi áp giảm. Cơ chế này giúp triệt tiêu rung và ồn hiệu quả, đồng thời bù giãn nở nhiệt và sai lệch trục ống. Đây là nguyên lý làm việc chủ đạo của tất cả các dòng khớp nối mềm cao su hiện đại.

Ưu điểm nổi bật

Giảm rung và tiếng ồn vượt trội: Thiết kế cầu đơn hấp thụ dao động mạnh, đặc biệt ở đầu bơm và máy nén.

Chịu áp lực và nhiệt tốt: Hoạt động bền bỉ dưới áp PN16 và nhiệt độ 0°C – 80°C.

Chống ăn mòn hiệu quả: Mặt bích phủ Epoxy và cao su EPDM kháng nước, hơi nóng, dầu nhẹ, dung dịch muối.

Dễ lắp đặt: Kết nối mặt bích tiêu chuẩn BS EN1092 tương thích hầu hết hệ thống ống PN16 hiện có.

Tuổi thọ cao: Lưu hóa cao su toàn phần, lõi thép đàn hồi, lớp vải Nylon giúp khớp bền chắc, ít hư hại.

Độ đàn hồi cao: Cho phép dịch chuyển trục ±7mm, nén 10mm, bù lệch góc, lệch tâm nhẹ mà không rò rỉ.

Bảo trì đơn giản: Không yêu cầu bảo dưỡng phức tạp, chỉ cần kiểm tra định kỳ sau mỗi 6–12 tháng vận hành.

Đạt chuẩn quốc tế: Sản phẩm tuân thủ tiêu chuẩn BS4504, BS EN1092, đảm bảo an toàn và hiệu suất lâu dài.

Ứng dụng tiêu biểu

Khớp nối mềm AUTA 7210H DN50 được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật, nhờ khả năng giảm rung và co giãn linh hoạt.

1. Hệ thống PCCC: Lắp tại đầu ra bơm chữa cháy để triệt tiêu dao động, bảo vệ ống và thiết bị khỏi xung áp.

2. Hệ thống HVAC: Giảm rung và ồn trong tuyến nước lạnh, nước nóng, đảm bảo hoạt động ổn định và êm ái.

3. Nhà máy nước: Dùng trong đường ống cấp nước, thoát nước, nước ngưng, nơi có thay đổi áp lực và nhiệt thường xuyên.

4. Công nghiệp hóa chất: Kháng dung dịch axit nhẹ, kiềm, muối loãng, thích hợp môi trường có hơi ẩm, hóa chất nhẹ.

5. Ngành đóng tàu: Giảm rung và dao động trong hệ thống nước làm mát, cứu hỏa, hoặc nước ngưng trên tàu.

6. Khu công nghiệp: Ứng dụng cho tuyến ống lớn, khu sản xuất, nơi rung động cơ học xảy ra liên tục.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra khoảng cách lắp đặt. Đảm bảo hai đầu mặt bích song song, cách nhau đúng bằng chiều dài khớp (105mm) trước khi lắp đặt.

Bước 2: Căn chỉnh đồng tâm. Đặt khớp đúng tâm ống, tránh xoắn hoặc nghiêng để không gây áp lực lệch khi siết bu lông.

Bước 3: Siết bu lông đối xứng. Siết đều lực từng cặp bu lông theo hình chữ thập để tránh bóp méo thân cao su.

Bước 4: Kiểm tra độ kín và áp lực. Sau khi lắp, chạy thử áp thấp trước khi đưa vào vận hành chính thức, đảm bảo không rò rỉ.

Bước 5: Bảo dưỡng định kỳ. Kiểm tra cao su, bu lông và lớp mạ kẽm mỗi 6–12 tháng, thay thế khi có dấu hiệu rạn, nứt hoặc ăn mòn.

Thực hiện đúng quy trình trên giúp khớp nối mềm AUTA 7210H DN50 đạt hiệu suất giảm rung tối đa, kéo dài tuổi thọ hệ thống và đảm bảo an toàn cho các tuyến ống công nghiệp, nhà máy và công trình dân dụng.
