Khớp nối mềm cao su ren Q-FLEX QFTU DN50

Giới thiệu

Khớp nối mềm Q-FLEX QFTU DN50 Malaysia là dòng sản phẩm cao su cầu đôi dạng ren (Twin-Sphere Union Type) được thiết kế để giảm rung động, triệt tiêu xung áp và bù giãn nở nhiệt trong các hệ thống đường ống nhỏ và trung bình. Với kích thước DN50, khớp nối QFTU mang đến hiệu quả cao trong việc giảm chấn, chống ồn và bảo vệ các thiết bị nối liền như bơm, van và đồng hồ áp. Sản phẩm được sản xuất tại Malaysia với chất lượng cao, đảm bảo vận hành bền bỉ và ổn định trong thời gian dài.

Thân khớp DN50 được làm từ cao su EPDM hoặc Neoprene tổng hợp chịu nhiệt, lớp vải gia cường Nylon Cord Fabric và đầu nối Union bằng gang dẻo mạ kẽm. Thiết kế cầu đôi giúp khớp hấp thụ dao động đa hướng, trong khi kết cấu ren Union cho phép tháo lắp nhanh, không cần mặt bích. Sản phẩm đáp ứng tiêu chuẩn PN10/PN16, chịu áp tối đa 16 bar, chịu nhiệt đến 100°C và thích hợp với nhiều môi trường khác nhau như nước, khí nén, hơi và hóa chất loãng.

DN50 là kích thước thông dụng trong các hệ thống cấp nước công nghiệp, HVAC, trạm bơm nhỏ và nhà máy xử lý nước. Sản phẩm hoạt động như bộ giảm rung hiệu quả, giảm tải cơ học, ổn định áp lực và tăng tuổi thọ cho toàn hệ thống ống và thiết bị.

Tham khảo thêm các sản phẩm: khop noi mem

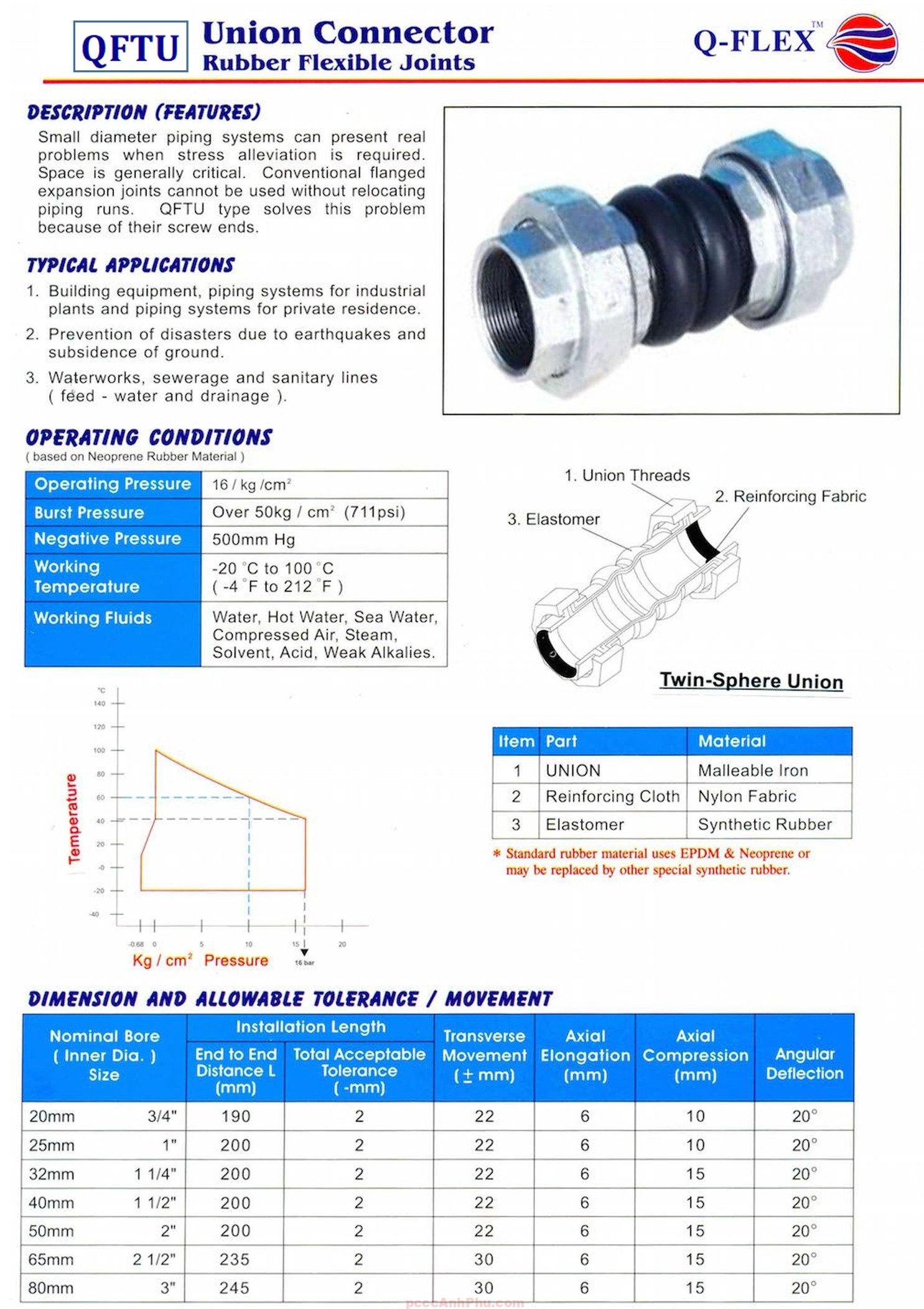

Cấu tạo tổng quan

Khớp nối mềm Q-FLEX QFTU DN50 gồm ba bộ phận chính: thân cao su cầu đôi, lớp gia cường và hai đầu nối ren Union. Cấu trúc cầu đôi cho phép khớp co giãn linh hoạt, hấp thụ dao động dọc, ngang và lệch tâm mạnh hơn so với loại đơn cầu. Các vật liệu được lựa chọn đảm bảo khả năng chịu áp, chịu nhiệt và độ kín khít cao, đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt của Malaysia.

Lớp cao su đàn hồi EPDM hoặc Neoprene có tính kháng ozone, chống thấm nước và bền với nhiệt độ cao. Lớp carcass Nylon Fabric chịu kéo, đảm bảo độ ổn định hình dạng khi khớp co giãn. Hai đầu nối ren gang dẻo mạ kẽm giúp chống ăn mòn, chịu lực vặn mạnh và dễ tháo rời. Thiết kế đồng tâm giúp việc lắp đặt nhanh chóng, tránh sai lệch hướng ren.

DN50 được thiết kế chịu áp danh định PN10–PN16, áp nổ 50 bar. Biên độ chuyển vị dọc ±10 mm, lệch tâm ±20 mm, xoay ±15°, đảm bảo linh hoạt khi hệ thống thay đổi áp hoặc nhiệt. Kích thước nhỏ gọn giúp DN50 dễ dàng lắp trong không gian hạn chế mà vẫn đảm bảo hiệu năng tối đa.

Nguyên lý hoạt động

Khớp nối mềm Q-FLEX QFTU DN50 hoạt động dựa trên cơ chế đàn hồi – giảm chấn. Khi đường ống rung hoặc áp lực thay đổi, hai quả cầu cao su co giãn để hấp thụ và phân tán lực cơ học. Lớp vải nylon giữ hình dạng cầu, ngăn phồng quá mức và duy trì độ bền. Khi xảy ra xung áp (búa nước), DN50 co lại để triệt tiêu năng lượng, rồi đàn hồi trở về trạng thái ban đầu, giúp giảm sốc áp và bảo vệ hệ thống.

     ────── Ống vào ──────┐       ┌──────────────┐       ┌─────── Ống ra ──────
                           │       │              │       │
 Dao động →              │    (  Twin Sphere  )    │   ← Giảm rung – bù giãn – ổn định áp
                           │       │              │       │
     ─────────────────────┘       └──────────────┘       └─────────────────────

Hấp thụ dao động:
- Nén:       →←
- Giãn:      ←→
- Lệch tâm:  ↑↓
- Xoay nhẹ:  ↺ 15°

DN50 đồng thời hoạt động như khớp bù giãn nở nhiệt, hấp thụ sai số lắp đặt và thay đổi chiều dài ống do nhiệt. Nhờ khả năng đàn hồi linh hoạt, khớp giúp duy trì cân bằng cơ học, giảm mỏi vật liệu và tránh rò rỉ ở mối nối.

Ưu điểm nổi bật

Triệt rung đa hướng: Cấu trúc cầu đôi hấp thụ rung mạnh, giảm tiếng ồn và dao động trên nhiều trục.

Kết nối tiện lợi: Dạng ren Union giúp lắp đặt nhanh, tháo dễ, không cần mặt bích hay bulong.

Độ kín tuyệt đối: Mối nối ren chính xác, chịu áp cao, không rò rỉ trong thời gian dài vận hành.

Chịu áp – chịu nhiệt tốt: DN50 làm việc ở áp 16 bar, chịu nhiệt 100°C, đáp ứng tiêu chuẩn quốc tế.

Chống ăn mòn hiệu quả: Gang mạ kẽm và cao su EPDM bảo vệ khớp khỏi hóa chất và nước biển.

Bù giãn nở linh hoạt: Khớp hấp thụ biến dạng nhiệt, giảm ứng suất và bảo vệ các khớp nối cứng.

Bền bỉ, ít bảo trì: Vật liệu cao cấp, tuổi thọ lâu, giảm chi phí thay thế định kỳ.

Ứng dụng tiêu biểu

DN50 được sử dụng trong hệ thống cấp nước, hồi nước, HVAC, nhà máy xử lý nước, trạm bơm và hệ thống PCCC. Khớp giúp triệt rung, ổn định áp và giảm tải cơ học cho các thiết bị nối tiếp. Trong công nghiệp, DN50 dùng cho tuyến khí nén, hơi và dầu nhẹ.

Trong HVAC, DN50 thường được lắp tại đầu ra bơm hoặc dàn lạnh, nơi có rung động mạnh. Cấu trúc cầu đôi giúp hấp thụ dao động và giảm tiếng ồn đáng kể. Trong hệ thống xử lý nước, DN50 giúp giảm xung áp khi bơm khởi động, bảo vệ đồng hồ và van khỏi va đập thủy lực.

DN50 cũng được ứng dụng trong các nhà máy sản xuất thực phẩm, hóa chất nhẹ, xưởng cơ khí và khu dân cư cao tầng, nơi yêu cầu khớp nối có độ đàn hồi cao, bền và kín tuyệt đối.

Hướng dẫn lắp đặt và vận hành

Kiểm tra trước khi lắp: Đảm bảo hai đầu ren sạch, không sứt mẻ. Kiểm tra hướng lắp đúng chiều dòng chảy.

Dùng băng tan hoặc keo ren: Quấn PTFE tape hoặc bôi keo chuyên dụng đều quanh ren để tăng độ kín.

Siết vừa lực: Không dùng lực quá mạnh, tránh nứt ren hoặc bóp méo thân cao su.

Giữ khoảng hở hoạt động: Để không gian ít nhất 20 mm quanh khớp cho phép cao su co giãn tự nhiên.

Thử áp sau lắp đặt: Tăng áp dần để kiểm tra rò rỉ. Nếu có dao động mạnh, căn chỉnh lại hệ thống.

Bảo dưỡng định kỳ: Mỗi 6 tháng kiểm tra cao su, lớp mạ và độ siết. Thay mới nếu xuất hiện nứt hoặc oxy hóa.

Lưu ý an toàn: Không để DN50 chịu kéo dọc, xoắn hoặc va đập mạnh. Tránh dung môi và hóa chất vượt ngưỡng vật liệu cho phép.
