Khớp nối mềm cao su Samwoo DN40

Giới thiệu

Khớp nối mềm Samwoo DN40 thuộc dòng khớp cao su hai bóng đàn hồi cao, được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt của Hàn Quốc nhằm phục vụ cho các hệ thống đường ống có mức rung động lớn, biến thiên áp suất liên tục và đòi hỏi khả năng bù giãn nở linh hoạt. Kích thước DN40 nằm ở nhóm cỡ trung nhỏ, là lựa chọn phổ biến cho các tuyến cấp nước áp lực cao, các hệ HVAC, tuyến kỹ thuật phụ trợ, hệ thống bơm tăng áp và nhiều dây chuyền công nghiệp cần triệt rung mạnh.

DN40 được thiết kế với thân cao su phủ ngoài đàn hồi lớn, carcass nylon siêu bền và đầu nối Union Coupling ren gang dẻo mạ kẽm, giúp sản phẩm có tuổi thọ cao và khả năng chịu lực tốt ngay cả khi làm việc trong môi trường rung động liên tục. Thiết kế hai bóng cao su double sphere giúp DN40 triệt rung vượt trội so với dạng khớp một bóng thông thường, nhờ đó bảo vệ thiết bị khỏi tải rung quá mức và giảm tiếng ồn cho cả tuyến ống.

Sản phẩm tương thích tốt với nước sạch, nước nóng, nước lạnh, nước biển, khí nén, dầu nhẹ và một số hóa chất loãng. Phiên bản EPDM phù hợp hệ thống nước, trong khi NBR dùng cho dầu. Với khả năng chịu áp PN10/PN16, DN40 đảm bảo vận hành an toàn trong nhiều ứng dụng khác nhau như bơm nước dân dụng, bơm công nghiệp, máy nén khí, hệ chiller – cooling tower và nhiều hệ thống tuần hoàn chất lỏng.

Tham khảo thêm các sản phẩm: khớp nối trục mềm

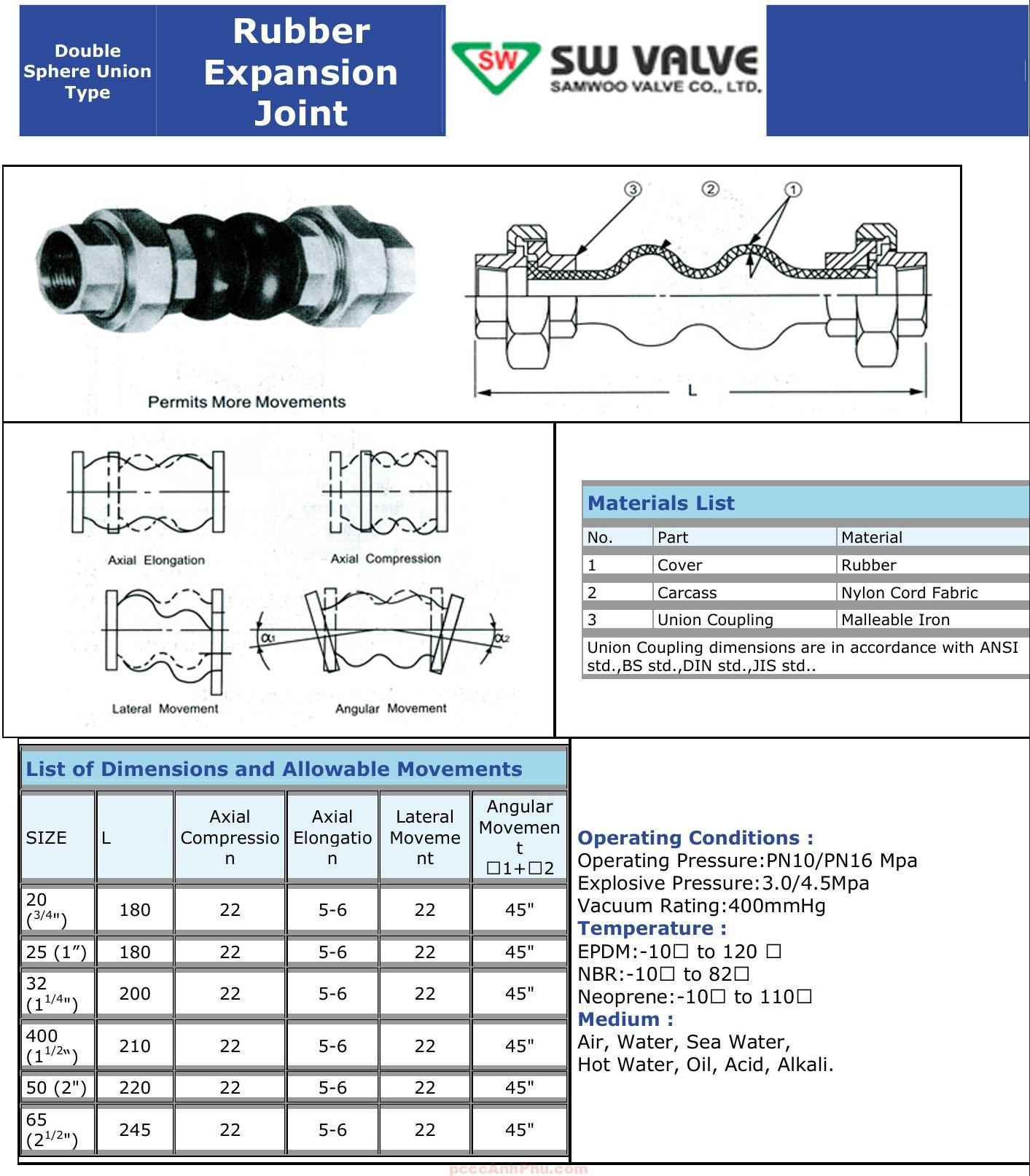

Cấu tạo tổng quan

Khớp nối mềm Samwoo DN40 có cấu tạo gồm lớp cao su đàn hồi bên ngoài, lớp carcass nylon gia cường chịu lực bên trong và đầu nối Union ren bằng gang dẻo mạ kẽm. Cấu trúc hai bóng cao su giúp sản phẩm hấp thụ dao động đa hướng và bù các chuyển vị theo phương nén – giãn – lệch – xoay một cách hiệu quả. Sự kết hợp giữa lớp cao su và lớp bố nylon tạo nên độ bền kéo lớn, tránh nổ cao su khi chịu áp suất cao.

Vật liệu EPDM phù hợp cho hầu hết các hệ thống nước và hệ thống kỹ thuật dân dụng, nhờ khả năng chống nhiệt đến 120°C và khả năng chống ozone – tia UV tốt. Trong khi đó, NBR được khuyến nghị dùng cho môi trường dầu nhẹ, dầu tuần hoàn và khí nén có hơi dầu. Sự linh hoạt trong lựa chọn vật liệu giúp DN40 thích ứng tốt với nhiều môi trường công nghiệp và dân dụng.

DN40 có biên độ giãn ±6 mm, nén ±22 mm và lệch ngang ±22 mm, cho phép khớp xử lý sai lệch lắp đặt nhỏ và dịch chuyển nhiệt trong quá trình vận hành. Thiết kế Union Coupling giúp sản phẩm dễ tháo lắp, phù hợp với hệ thống yêu cầu bảo trì định kỳ hoặc thay mới từng đoạn trong tuyến ống.

Nguyên lý hoạt động

Khớp nối mềm Samwoo DN40 hoạt động dựa trên tính đàn hồi và khả năng biến dạng linh hoạt của hai bóng cao su. Khi tuyến ống hoặc thiết bị tạo rung động, hai bóng cao su sẽ co và giãn luân phiên, hấp thụ năng lượng dao động trước khi nó truyền sang các thiết bị khác. Điều này giảm tải lên van, co, tê và đặc biệt là motor – bơm, giúp tăng tuổi thọ cho hệ thống.

Khi áp suất tăng, lực được phân bổ đều theo chiều dọc nhờ lớp carcass nylon bên trong. Carcass làm nhiệm vụ chịu kéo, chịu nén và giữ cho khớp không bị biến dạng vượt quá giới hạn. Khi xảy ra xung áp, DN40 sẽ biến dạng tạm thời để làm dịu sóng áp rồi phục hồi về trạng thái ban đầu, giảm hiện tượng sốc áp thường gặp ở hệ thống nước.

       ─────────── Ống vào ───────────┐     ┌──────────────┐     ┌────────── Ống ra ───────────
                                      │     │              │     │
    Rung động →                       │   (   Double Sphere   )   │     ← Triệt rung – Giảm ồn
                                      │     │              │     │
       ───────────────────────────────┘     └──────────────┘     └──────────────────────────────

Các dạng biến dạng:
- Nén:        →←
- Giãn:       ←→
- Lệch:       ↑↓
- Xoay:       ↻ 45°

Sơ đồ ASCII mô tả cơ chế hấp thụ dao động của khớp DN40. Nhờ thiết kế hai bóng, DN40 đáp ứng hiệu quả cho các tuyến ống chịu tác động rung nhiều chiều, phù hợp cho hệ thống bơm công suất trung bình.

Ưu điểm nổi bật

Khả năng triệt rung mạnh: Hai bóng cao su hấp thụ rung động tốt hơn dạng single sphere, đặc biệt khi lắp sau bơm hoặc trước các van quan trọng trong tuyến ống.

Hiệu suất giảm ồn cao: DN40 giúp giảm đáng kể tiếng ồn từ bơm và thiết bị quay, nâng cao độ êm cho hệ thống vận hành trong công trình dân dụng và thương mại.

Chịu áp tốt với PN10/PN16: Carcass chịu lực làm tăng độ bền cơ học, giúp DN40 hoạt động ổn định ngay cả trong hệ thống áp cao hoặc xung áp mạnh.

Khả năng chống giãn nở nhiệt: DN40 xử lý chuyển vị phát sinh từ sự thay đổi nhiệt độ của nước nóng – lạnh, bảo vệ đường ống khỏi hiện tượng giãn nở quá mức.

Dễ tháo lắp – tiết kiệm thời gian bảo trì: Kiểu nối Union ren được ưa chuộng trong các tuyến yêu cầu tháo lắp thường xuyên hoặc không gian lắp đặt hẹp.

Bền hơn trong môi trường nước biển: EPDM và Neoprene chống mài mòn tốt trong môi trường chứa muối, phù hợp cho các công trình ven biển và tàu biển.

Ứng dụng đa dạng: DN40 sử dụng tốt trong nước sạch, nước kỹ thuật, dầu nhẹ, khí nén và nhiều chất lỏng công nghiệp khác.

Ứng dụng tiêu biểu

Trong hệ thống cấp nước cho tòa nhà, DN40 giảm rung từ bơm tăng áp trung bình và bảo vệ đường ống khỏi dao động. Sản phẩm phù hợp cho khu vực phòng bơm và tuyến kỹ thuật đứng.

Trong HVAC, DN40 hấp thụ chuyển động nhiệt trong tuyến nước lạnh chiller – cooling tower, đảm bảo hệ thống hoạt động ổn định và giảm mỏi ống. Điều này rất quan trọng tại các tòa nhà thương mại lớn.

DN40 còn được dùng trong tuyến dầu nhẹ, tuyến khí nén, hoặc các dây chuyền công nghiệp như may mặc, thực phẩm, dệt nhuộm, nhờ khả năng chống dầu tốt của vật liệu NBR.

Trong hệ thống PCCC, DN40 có thể lắp ở vị trí giảm xung áp cho các tuyến nhánh sprinkler hoặc các cụm bơm nhỏ, giúp hạn chế shock áp khi bơm khởi động.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị bề mặt lắp đặt: Kiểm tra đầu ren sạch, thẳng và không bị gờ sắc. Lệch trục phải nằm trong giới hạn mà DN40 có thể bù được để tránh quá tải cao su.

Lắp đặt Union Coupling: Đưa khớp vào vị trí, xoay nhẹ theo chiều ren và siết đều lực. Không siết quá mạnh để tránh bóp méo bóng cao su, làm giảm tuổi thọ sản phẩm.

Chừa khoảng trống chuyển động: Đảm bảo DN40 không bị chạm tường, trần hoặc giá đỡ khi vận hành. Hai bóng cần không gian hoạt động tự nhiên khi giãn nở hoặc lệch.

Khởi động thử: Cho nước vào từ từ để khớp ổn định hình dạng. Khi đạt áp vận hành, kiểm tra độ rung và rò rỉ quanh Union.

Bảo dưỡng định kỳ: Mỗi 3–6 tháng kiểm tra bề mặt cao su để phát hiện vết phồng, nứt hoặc rách carcass. Thay mới ngay nếu thấy dấu hiệu bất thường.

Lưu ý vận hành: Không sử dụng DN40 cho dung môi mạnh vượt khả năng chịu của NBR/Neoprene. Tránh lắp tại vị trí có lực kéo trực tiếp lên khớp.
