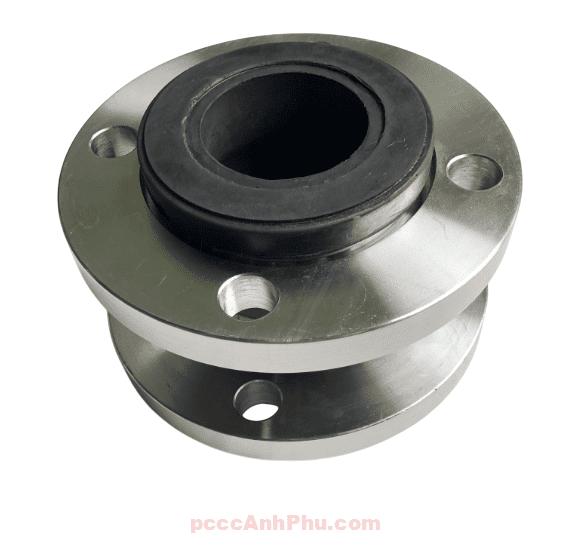

Khớp nối mềm cao su Samwoo mặt bích DN500

Giới thiệu

Khớp nối mềm Samwoo mặt bích DN500 là dòng khớp cao su đơn cầu (Single Sphere Type) cao cấp, được thiết kế chuyên biệt cho các hệ thống đường ống công nghiệp lớn, nơi yêu cầu triệt rung mạnh, bù giãn nở nhiệt và duy trì độ kín khít tuyệt đối. Với kích thước DN500, sản phẩm này được ứng dụng phổ biến trong các tuyến ống chính của hệ thống cấp nước, hồi nước, HVAC trung tâm, trạm bơm công suất lớn, nhà máy xử lý nước và hệ thống PCCC công nghiệp. DN500 hoạt động như một bộ đệm đàn hồi giúp hấp thụ dao động cơ học, giảm tiếng ồn và bảo vệ toàn bộ thiết bị trong đường ống khỏi tác động rung động và xung áp.

DN500 được sản xuất tại Hàn Quốc, sử dụng cao su EPDM, NBR hoặc Neoprene kết hợp lớp carcass Nylon Cord Fabric bền kéo và dây tăng cường bằng spring steel wire. Hai mặt bích mild steel phủ epoxy chống gỉ giúp khớp đạt độ kín hoàn hảo và bền bỉ trong môi trường khắc nghiệt. Sản phẩm làm việc ổn định ở áp PN10/PN16, chịu nhiệt đến 120°C và chịu chân không 700 mmHg, tương thích với tiêu chuẩn mặt bích quốc tế JIS, DIN, BS, ANSI.

Khả năng chuyển vị ±25 mm, lệch tâm ±20 mm và xoay ±15° giúp DN500 hấp thụ giãn nở nhiệt, bù sai lệch lắp đặt và giảm tải cho các đoạn ống nối. Nhờ cấu trúc đàn hồi và độ bền cơ học cao, DN500 là lựa chọn tối ưu cho hệ thống vận hành liên tục, có tần suất rung và thay đổi áp lực lớn.

Tham khảo thêm các sản phẩm:khớp nối chống rung

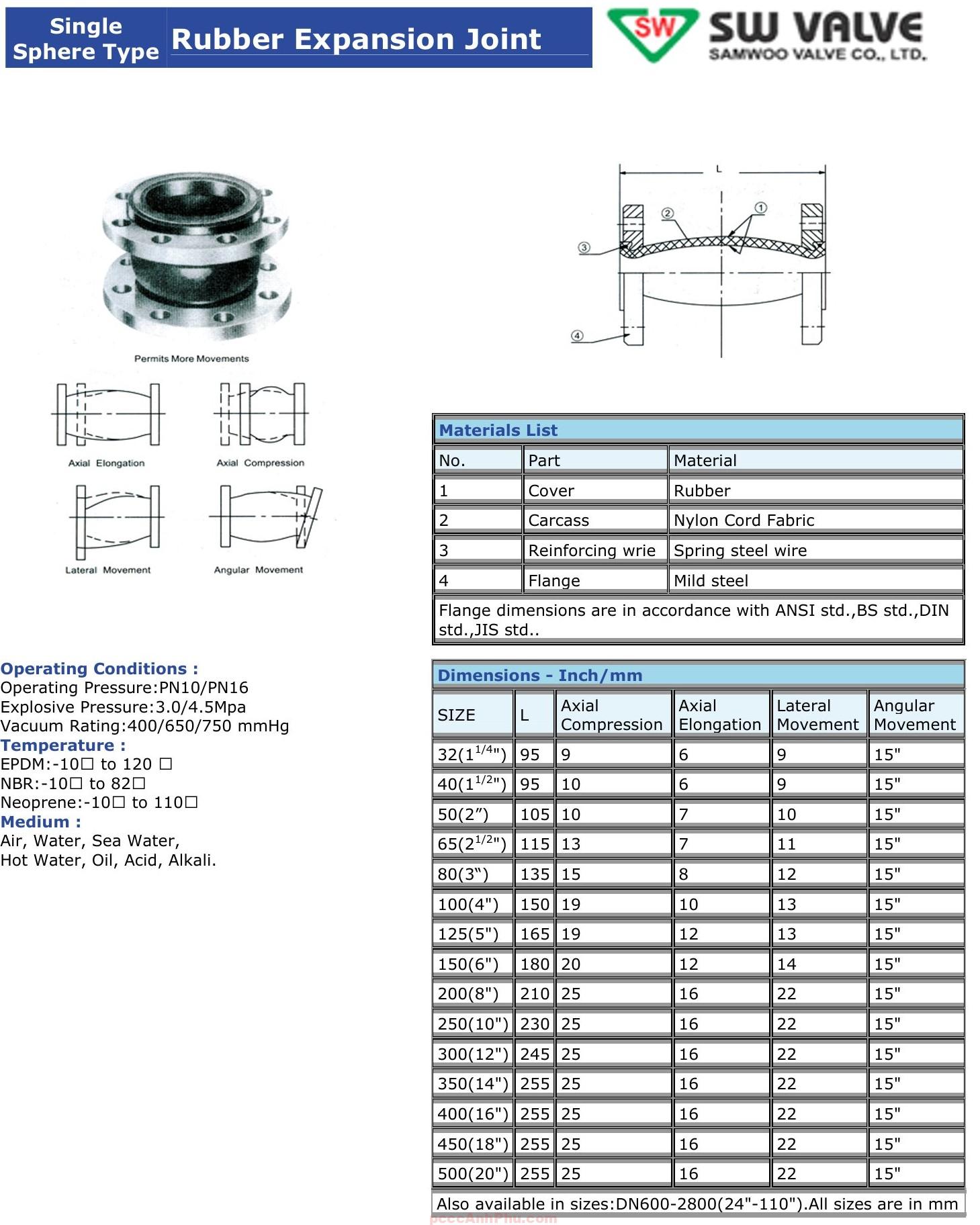

Cấu tạo tổng quan

Khớp nối mềm Samwoo mặt bích DN500 được cấu tạo gồm 4 phần chính: lớp cao su đàn hồi, lớp carcass chịu kéo, dây tăng cường và hai mặt bích thép mềm. Lớp cao su ngoài là bộ phận chịu lực chính, làm từ EPDM (chịu nước nóng, ozone), NBR (chịu dầu, khí nén) hoặc Neoprene (chịu muối và hóa chất nhẹ). Cấu trúc bóng cao su đơn mang lại độ đàn hồi mạnh mẽ và khả năng hấp thụ rung động đa hướng.

Lớp carcass Nylon Cord Fabric là lớp chịu kéo chủ đạo, giúp DN500 duy trì hình dạng ổn định dưới tải trọng biến thiên. Dây tăng cường bằng spring steel wire giúp tăng độ cứng vòng, ngăn phồng và nổ cục bộ khi áp suất tăng cao. Hai mặt bích mild steel phủ epoxy chống gỉ được ép chặt vào thân cao su, tạo độ kín tuyệt đối và tăng độ cứng cho khu vực kết nối.

DN500 có cấu trúc nhiều lớp giúp phân tán ứng suất đều khắp thân khớp, giảm hiện tượng tập trung lực, nhờ đó đảm bảo tuổi thọ dài và hiệu năng ổn định ngay cả trong hệ thống áp cao hoặc dao động mạnh.

Nguyên lý hoạt động

Khớp nối mềm DN500 hoạt động dựa trên cơ chế đàn hồi – giảm chấn. Khi hệ thống phát sinh rung động hoặc áp suất thay đổi đột ngột, bóng cao su co giãn để hấp thụ năng lượng cơ học. Lớp carcass nylon chịu kéo, dây tăng cường chịu lực vòng, giúp khớp duy trì hình dạng ổn định và giảm thiểu biến dạng cục bộ. Khi xảy ra hiện tượng búa nước, DN500 nén lại để triệt tiêu xung áp, sau đó trở lại trạng thái ban đầu nhờ độ đàn hồi của cao su.

DN500 cũng đóng vai trò như khớp bù giãn nở tự nhiên, giúp hấp thụ sai số lắp đặt, dao động nhiệt và biến dạng cơ học của tuyến ống. Cơ chế này giúp ngăn cong vênh, gãy hàn và rò rỉ, đặc biệt hữu ích với hệ thống làm việc ở nhiệt độ hoặc áp suất biến thiên liên tục.

        ─────────────── Ống vào ───────────────┐        ┌───────────────┐        ┌────────────── Ống ra ───────────────
                                               │        │               │        │
 Dao động từ bơm →                           │     (   Single Sphere    )      │   ← Giảm rung – bù giãn – ổn định áp
                                               │        │               │        │
        ──────────────────────────────────────┘        └───────────────┘        └─────────────────────────────────────

Hấp thụ chuyển vị:
- Nén:        →←
- Giãn:       ←→
- Lệch tâm:   ↑↓
- Xoay nhỏ:   ↺ 15°

Với khả năng đàn hồi đa hướng, DN500 giảm đáng kể tải trọng cơ học truyền qua đường ống, đảm bảo hoạt động êm ái, ổn định và an toàn lâu dài.

Ưu điểm nổi bật

Triệt rung mạnh mẽ: DN500 hấp thụ dao động đa hướng, giúp hệ thống vận hành êm hơn, giảm tiếng ồn và tránh hư hại do rung.

Độ kín tuyệt đối: Kết nối mặt bích kép giúp DN500 duy trì độ kín khít hoàn hảo dù hệ thống làm việc ở áp cao.

Chịu áp và nhiệt tốt: DN500 làm việc ổn định ở PN10/PN16, chịu nhiệt 120°C, phù hợp nước nóng, khí nén, dầu nhẹ.

Chống ăn mòn, chịu thời tiết: Lớp cao su và phủ epoxy bảo vệ DN500 khỏi muối, ozone, UV và hóa chất nhẹ.

Giảm xung áp hiệu quả: DN500 triệt tiêu búa nước, giảm tải cho van và bơm, tránh va đập thủy lực nguy hiểm.

Bù giãn nở nhiệt tự nhiên: DN500 hấp thụ biến dạng do thay đổi nhiệt độ, tránh cong ống và mỏi cơ học.

Dễ lắp đặt và bảo trì: Mặt bích tiêu chuẩn giúp tháo lắp nhanh, dễ thay thế, tiết kiệm thời gian thi công.

Ứng dụng tiêu biểu

DN500 được dùng trong hệ thống cấp nước công nghiệp, trạm bơm trung tâm, nhà máy xử lý nước và tuyến PCCC. Sản phẩm giúp giảm rung động, ổn định áp lực và tăng tuổi thọ thiết bị.

Trong HVAC, DN500 lắp tại tuyến nước lạnh – nóng trung tâm, giúp bù giãn nở nhiệt và giảm ồn hiệu quả, đặc biệt tại cụm bơm hoặc chiller công suất lớn.

Trong công nghiệp, DN500 thích hợp cho tuyến khí nén, dầu nhẹ, hóa chất loãng, đảm bảo vận hành ổn định và an toàn lâu dài.

Hướng dẫn lắp đặt và vận hành

Kiểm tra bề mặt lắp: Đảm bảo hai đầu mặt bích phẳng, sạch, đồng tâm. Lệch trục làm mỏi cao su, giảm độ kín.

Đặt gioăng chuẩn: Dùng gioăng EPDM hoặc NBR phù hợp môi trường, căn đều quanh bích trước khi siết bulong.

Siết bulong đối xứng: Siết theo hình sao để lực phân bố đều, tránh méo bóng cao su hoặc vênh bích.

Chừa khoảng hở làm việc: DN500 cần không gian ít nhất 30–35 mm quanh thân để co giãn tự nhiên.

Thử áp sau lắp đặt: Bơm nước tăng áp dần, quan sát độ rung, rò rỉ và cân chỉnh nếu phát hiện lệch.

Bảo dưỡng định kỳ: Mỗi 6 tháng kiểm tra bề mặt cao su, bulong, lớp phủ. Thay mới khi rạn, bong hoặc carcass lộ.

Lưu ý an toàn: Không để DN500 chịu kéo dọc hoặc xoắn. Tránh dung môi mạnh, hóa chất ăn mòn vượt ngưỡng vật liệu.
