Khớp nối mềm gang BF HADA DN600

Giới thiệu sản phẩm

Khớp nối mềm gang Hada BF DN600 là thiết bị đàn hồi công nghiệp cao cấp được phát triển chuyên biệt cho các hệ thống đường ống lớn, nơi cần khả năng giảm rung, triệt tiêu tiếng ồn và bù giãn nở nhiệt hiệu quả. Với thiết kế một đầu mặt bích (Flange) và một đầu ống trơn (Pipe End), khớp nối mềm Hada BF DN600 cung cấp giải pháp kết nối linh hoạt, bảo đảm độ kín tuyệt đối và khả năng chịu áp lực cao. Sản phẩm được ứng dụng phổ biến trong hệ thống cấp thoát nước đô thị, nhà máy xử lý nước thải, trạm bơm công nghiệp, hệ thống PCCC và các công trình cơ điện MEP yêu cầu độ tin cậy cao.

Thân khớp được đúc liền khối từ vật liệu gang cầu GGG50, có khả năng chịu áp lực danh định PN10 – PN16, độ bền cơ học cao và chống nứt gãy vượt trội. Đầu mặt bích được gia công chính xác theo tiêu chuẩn ISO7005-2, giúp kết nối đồng bộ với van, co, tê hoặc phụ kiện công nghiệp khác. Đầu ống trơn được thiết kế để hàn hoặc ép cơ khí, đảm bảo khả năng lắp đặt nhanh chóng và chính xác. Với kích thước DN600, khớp nối mềm Hada BF là lựa chọn tối ưu cho các tuyến ống dẫn có đường kính lớn, đảm bảo vận hành ổn định và an toàn trong môi trường áp lực cao và rung động mạnh.

Bề mặt sản phẩm được phủ lớp sơn epoxy xanh công nghiệp dày 250 μm, giúp bảo vệ bề mặt gang khỏi oxy hóa, tia UV và ăn mòn hóa học. Gioăng EPDM chất lượng cao chịu được nhiệt độ 0–80 °C, đàn hồi tốt và ổn định lâu dài. Mỗi sản phẩm Hada BF DN600 đều được sản xuất theo tiêu chuẩn EN545, ISO2531, trải qua quy trình thử áp lực và kiểm định chất lượng nghiêm ngặt, giúp bảo đảm hiệu suất, độ kín và độ bền trong quá trình sử dụng lâu dài.

Tham khảo thêm các sản phẩm: khớp nối trục mềm

Cấu tạo tổng quan

Khớp nối mềm Hada BF DN600 có cấu trúc cơ khí gồm năm thành phần chính: thân khớp, nắp bích, gioăng EPDM, hệ bulong siết và lớp sơn epoxy bảo vệ. Thân khớp được chế tạo từ gang cầu EN-GJS-500-7, có độ cứng và khả năng chịu tải lớn, đảm bảo không biến dạng trong quá trình vận hành. Đầu mặt bích được gia công chuẩn JIS/BS/DIN, giúp lắp ráp đồng bộ với các thiết bị đường ống tiêu chuẩn. Đầu ống trơn được tiện nhẵn, cho phép hàn hoặc ép cơ khí dễ dàng, phù hợp cho lắp đặt tại công trình có không gian hạn chế hoặc cần tháo lắp định kỳ.

Phần gioăng EPDM bố trí giữa thân khớp và đầu nối có tác dụng đàn hồi, giúp hấp thụ dao động và giảm ứng suất cơ học khi hệ thống chịu rung động. Hệ thống bulong và đai ốc được làm từ thép mạ kẽm hoặc inox 304, chịu lực tốt, chống ăn mòn và duy trì độ kín ổn định trong điều kiện áp lực cao. Lớp sơn epoxy xanh công nghiệp phủ đều trên bề mặt giúp bảo vệ khỏi oxy hóa, kháng UV, đồng thời tăng tính thẩm mỹ và tuổi thọ cho sản phẩm. Cấu trúc này giúp Hada BF DN600 hoạt động ổn định, bền bỉ và giảm rung hiệu quả trong thời gian dài.

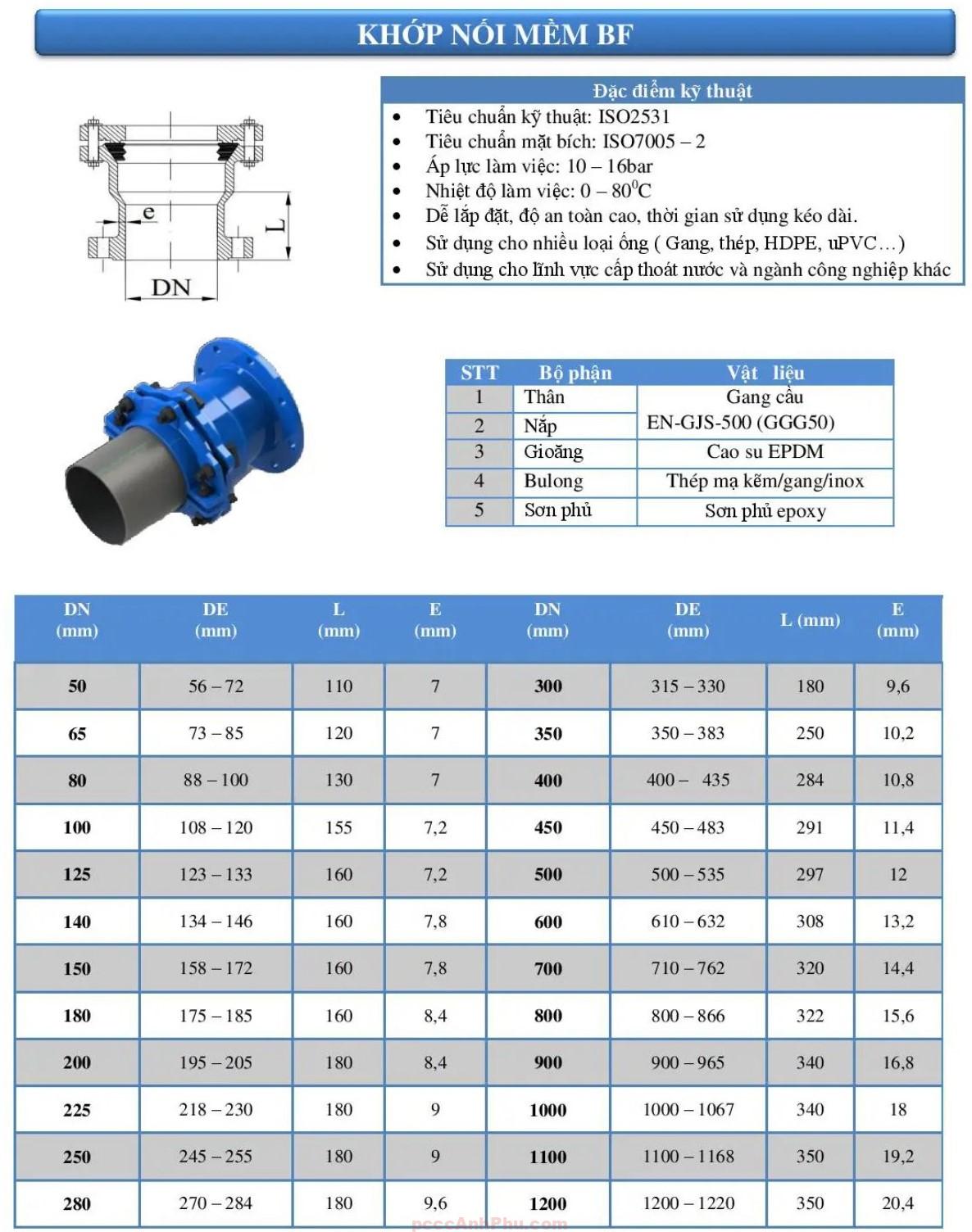

Thông số kỹ thuật cơ bản: DN600 – DE = 610–630 mm, L = 280 mm, E = 8 mm, áp lực danh định PN10–16 bar. Nhờ kết cấu bền vững và thiết kế tối ưu, Hada BF DN600 đảm bảo hiệu suất làm việc ổn định, độ kín tuyệt đối và khả năng giảm rung vượt trội trong hệ thống ống lớn.

Nguyên lý hoạt động

Khớp nối mềm Hada BF DN600 hoạt động dựa trên cơ chế đàn hồi của gioăng EPDM và khả năng chịu lực của thân gang cầu. Khi hệ thống chịu rung hoặc thay đổi áp suất, nhiệt độ, gioăng EPDM sẽ co giãn linh hoạt để hấp thụ dao động, giảm ứng suất cơ học và ngăn rò rỉ. Thân gang cầu đảm nhiệm việc truyền tải lực cân bằng giữa hai đầu ống, còn hệ bulong duy trì áp lực ép đều quanh chu vi, đảm bảo độ kín khít ổn định. Thiết kế đầu ống trơn cho phép di chuyển dọc trục nhỏ, bù sai lệch lắp đặt và giãn nở nhiệt, giúp hệ thống hoạt động an toàn và êm ái.

       ┌──────────────┬──────────────┐
       │      ỐNG 1   │    MẶT BÍCH  │
       └────┬─────────┴──────────────┘
            │   ← Gioăng EPDM hấp thụ rung và giãn nở
       ╔════╧══════════════════════╗
       ║  THÂN KHỚP HADA BF DN600  ║ ← Giảm chấn, chịu áp, duy trì độ kín khít tuyệt đối
       ╚════╤══════════════════════╝
            │
       ┌────┴──────────────────────┐
       │          ỐNG 2            │
       └───────────────────────────┘

Nhờ nguyên lý đàn hồi này, khớp nối có thể triệt tiêu đến 90% rung động và tiếng ồn, giảm tải cơ học lên van, bơm, đồng hồ đo hoặc phụ kiện lắp kèm. Cấu trúc này cũng giúp ngăn nứt gãy tại các điểm kết nối do biến thiên áp suất hoặc nhiệt độ, kéo dài tuổi thọ toàn hệ thống đường ống công nghiệp.

Ưu điểm nổi bật

Giảm rung và tiếng ồn hiệu quả: Gioăng EPDM hấp thụ dao động mạnh, giúp hệ thống vận hành êm và ổn định hơn.

Độ kín tuyệt đối: Hệ bulong phân bổ lực đều quanh chu vi, ngăn rò rỉ kể cả khi làm việc ở áp lực cao.

Kháng ăn mòn cao: Lớp sơn epoxy bảo vệ bề mặt gang khỏi oxy hóa, ẩm ướt và tia UV, kéo dài tuổi thọ.

Dễ lắp đặt và bảo trì: Cấu tạo đầu ống trơn linh hoạt, giúp lắp nhanh, tháo dễ, tiết kiệm thời gian bảo dưỡng.

Tuổi thọ vận hành dài: Gang cầu GGG50 và gioăng EPDM cao cấp đảm bảo độ bền vượt 10 năm sử dụng liên tục.

Chi phí bảo trì thấp: Thiết kế tối giản, dễ kiểm tra và thay thế, giảm đáng kể chi phí vận hành lâu dài.

Ứng dụng tiêu biểu

Hệ thống cấp thoát nước đô thị: Duy trì độ kín khít và giảm rung cho tuyến ống DN600 truyền tải lưu lượng lớn.

Trạm bơm và hệ thống PCCC: Hấp thụ dao động từ bơm công suất lớn, giảm ứng suất và tiếng ồn trong mạng lưới ống.

Hệ thống HVAC công nghiệp: Giảm chấn cơ học trong đường ống nước lạnh, khí nén, đảm bảo hiệu suất làm việc ổn định.

Nhà máy xử lý nước thải: Chịu được môi trường ẩm ướt, kháng hóa chất nhẹ, duy trì độ kín lâu dài.

Ngành năng lượng và cơ khí: Giúp giảm tải trọng cơ học lên các thiết bị nối kèm như van, đồng hồ và máy bơm.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đầu ống và mặt bích, loại bỏ gỉ, dầu mỡ và bụi để đảm bảo bề mặt tiếp xúc phẳng và kín khít.

Bước 2: Đặt gioăng EPDM đúng vị trí, căn chỉnh đều, tránh xoắn hoặc ép lệch để đảm bảo độ kín tuyệt đối.

Bước 3: Lắp đầu ống trơn vào tuyến ống, kiểm tra độ đồng tâm, sai lệch không vượt quá 2 mm để tránh tải lệch.

Bước 4: Siết bulong đều tay theo hình chữ X, chia thành ba lượt để lực nén phân bố đồng đều quanh chu vi khớp nối.

Bước 5: Thử áp hệ thống ở mức 1.5 lần áp danh định trong 15 phút; nếu không rò rỉ, hệ thống sẵn sàng vận hành chính thức.

Bảo trì định kỳ: Kiểm tra gioăng, bulong và lớp epoxy mỗi 6 tháng; thay thế khi có dấu hiệu lão hóa. Với khả năng giảm rung mạnh mẽ, độ kín tuyệt đối và cấu trúc vững chắc, khớp nối mềm Hada BF DN600 là lựa chọn hoàn hảo cho hệ thống đường ống công nghiệp lớn, mang lại hiệu suất ổn định và tuổi thọ vượt trội.
