Giới thiệu

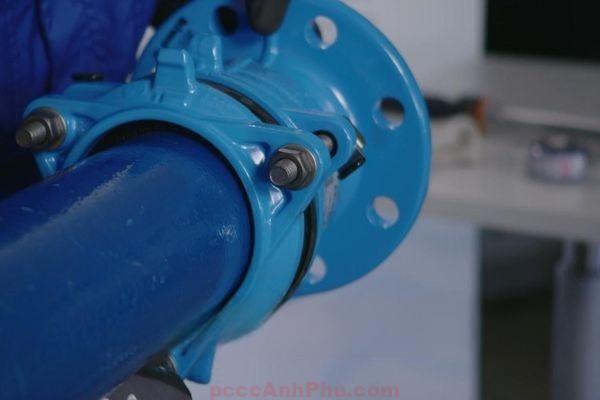

Khớp nối mềm gang BF DN600 hiệu T-BLUE là loại khớp nối kích thước rất lớn, sử dụng trong các tuyến ống chủ lực của hệ thống cấp nước đô thị, xử lý nước, hệ thống kỹ thuật công nghiệp, nhà máy sản xuất và các tuyến ống trung chuyển yêu cầu lưu lượng cực lớn. Thiết kế một mặt bích – một đầu côn ngàm cho phép DN600 tạo lực ép mạnh, giữ kín nước tuyệt đối và hấp thụ rung động hiệu quả cho các tuyến ống đường kính lớn.
Thân và nắp được đúc từ gang cầu EN-GJS-500-7/FCD450-12, cho khả năng chịu lực lớn, chống nứt gãy và vận hành bền bỉ ngay cả khi hệ thống chịu xung áp mạnh từ máy bơm công suất rất lớn. Lớp phủ epoxy xanh đảm bảo khả năng chống ăn mòn cao, phù hợp thi công ngoài trời, trong môi trường ẩm ướt hoặc trong các hệ thống chôn ngầm.
Dải đường kính lắp đặt DE 623–643 mm của DN600 giúp thiết bị tương thích với nhiều loại ống công nghiệp lớn như HDPE, thép hàn cỡ lớn, ống gang dẻo và ống uPVC kích thước đặc biệt. Cơ chế ép côn – gioăng EPDM tạo vòng kín chắc chắn, đồng thời hấp thụ lực rung, giảm xung áp và bảo vệ thiết bị lân cận trong hệ thống.

Tham khảo thêm các sản phẩm: khớp nối trục mềm
DN600 xuất hiện trong các tuyến dẫn nước trọng yếu của thành phố, tuyến trung chuyển từ trạm bơm chính, hệ thống làm mát công nghiệp quy mô lớn, nước kỹ thuật của nhà máy sản xuất, hệ thống HVAC công suất lớn và các tuyến nước cứu hỏa trung tâm. Thiết kế mạnh mẽ cùng khả năng giảm rung vượt trội giúp DN600 hoạt động ổn định trong thời gian dài.
Cấu tạo tổng quan
Khớp nối mềm BF DN600 bao gồm bốn thành phần chính: thân côn, nắp siết, gioăng EPDM và hệ bulong gang cầu. Mỗi bộ phận đều được thiết kế để chịu tải trọng lớn, duy trì độ kín nước và giảm rung động mạnh do lưu lượng cao trong hệ thống công nghiệp.
Thân và nắp làm từ gang cầu EN-GJS-500-7/FCD450-12 mang lại độ bền cơ học cao, giúp khớp chịu lực siết lớn và hoạt động ổn định dưới áp lực cao. Gioăng EPDM đạt tiêu chuẩn ISO 4633 bền trong môi trường nước, có khả năng đàn hồi tốt, kháng ozone và phù hợp với các tuyến ống vận hành liên tục. Hệ bulong gang cầu giúp phân bổ lực siết đều trên toàn bộ chu vi.
| Bộ phận | Vật liệu | Mô tả |
|---|---|---|
| Thân | Gang cầu EN-GJS-500-7 / FCD450-12 | Ôm ống theo dạng côn, chịu lực chính và giữ kết cấu ổn định. |
| Nắp | Gang cầu EN-GJS-500-7 / FCD450-12 | Tạo lực ép lên gioăng, giúp tạo kín nước cho DN600. |
| Gioăng | EPDM – ISO 4633 | Làm kín, giảm rung, bù sai lệch đường kính ống lớn. |
| Bulong | Gang cầu | Liên kết thân – nắp và truyền lực ép mạnh, đều. |
Kích thước tiêu chuẩn DN600 theo datasheet:
| DN | DE (mm) | L (mm) |
|---|---|---|
| 600 | 623–643 | 150 |
Độ dài 150 mm tạo lực ôm lớn và phù hợp cho các loại ống công nghiệp kích thước lớn có dung sai rộng.
Nguyên lý hoạt động
Khớp nối mềm BF DN600 hoạt động dựa trên nguyên lý nén côn – gioăng. Khi bulong được siết chặt, nắp ép xuống thân làm gioăng EPDM bị nén sát vào bề mặt ngoài của ống. Lực nén này tạo vòng kín nước bền bỉ, ngăn rò rỉ ngay cả trong điều kiện áp lực tăng mạnh hoặc lưu lượng đột ngột thay đổi.
Cấu trúc dạng côn giúp phân bố lực ép đều trên chu vi ống, tránh ép lệch, méo ống hoặc gây hư hỏng cơ học. Gioăng EPDM đóng vai trò là lớp đệm đàn hồi, giúp giảm rung động mạnh từ máy bơm, giảm xung áp và bảo vệ thiết bị mặt bích, van và đồng hồ đo lường trong hệ thống.
Dòng nước →
┌───────────────────────────────────────────┐
│ Ống DN600 │
└───────────────────────────────────────────┘
↑ ↑
Lực nén từ gioăng EPDM
│ │
┌─────────────────────────────────────────────────┐
│ Nắp siết │
└─────────────────────────────────────────────────┘
↑ ↑ ↑ ↑
Bulong tạo lực ép côn – gioăng
Nguyên lý mềm – đàn hồi này giúp DN600 vận hành ổn định trong các dự án quy mô lớn, nơi rung động mạnh và áp lực dao động liên tục có thể gây ảnh hưởng đến tuổi thọ thiết bị.
Ưu điểm nổi bật
Dải lắp đặt rộng
DE 623–643 mm thích hợp với nhiều loại ống công nghiệp lớn, đặc biệt ống HDPE dung sai rộng.
Độ kín nước cao
Gioăng EPDM tạo vòng kín chắc chắn cho hệ thống áp lực PN10/PN16.
Giảm rung mạnh
Thiết kế côn – gioăng giúp hấp thụ rung động từ bơm công suất lớn.
Độ bền cơ học vượt trội
Gang cầu FCD450-12 giúp DN600 chịu lực tốt, vận hành ổn định trong thời gian dài.
Dễ lắp đặt
Chỉ cần siết bulong theo hình chữ X là tạo được lực ép đều và độ kín tối ưu.
Dễ bảo trì
Các bộ phận tháo rời nhanh, hỗ trợ kiểm tra gioăng và siết lại khi hệ thống rung mạnh.
Ổn định lâu dài
Giảm xung áp giúp bảo vệ van, đồng hồ đo và thiết bị mặt bích trong hệ thống.
Ứng dụng tiêu biểu
DN600 được dùng trong các tuyến dẫn nước chính của thành phố, nơi yêu cầu lưu lượng rất lớn và độ bền hệ thống cao. Khả năng giảm rung giúp DN600 bảo vệ thiết bị quan trọng đặt gần điểm nối.
Tại các nhà máy xử lý nước sạch và nước thải, DN600 được sử dụng trong tuyến áp lực cao, giúp đảm bảo độ kín tuyệt đối và vận hành ổn định liên tục.
Hệ thống làm mát công nghiệp quy mô lớn, HVAC và các hệ thống cấp nước kỹ thuật cũng sử dụng DN600 cho tuyến cấp – hồi lưu lượng lớn.
Trong hệ thống PCCC trung tâm, DN600 đóng vai trò truyền tải nước cứu hỏa lưu lượng lớn, chịu rung mạnh từ bơm công suất cao.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị đầu ống
Đảm bảo đầu ống sạch, đúng dải DE 623–643 mm và không có vết nứt cơ học.
Đặt gioăng EPDM
Đặt đúng rãnh, tránh xoắn hoặc lệch vị trí làm giảm độ kín.
Căn chỉnh đưa ống vào thân
Đẩy ống đúng tâm để lực ép phân bố đều khi siết bulong.
Siết bulong theo thứ tự chữ X
Giúp nắp hạ đều, tạo lực ép ổn định và hạn chế ép lệch.
Thử áp lực
Tiến hành thử áp theo tiêu chuẩn PN10 hoặc PN16 trước khi đưa vào sử dụng.
Bảo trì định kỳ
Kiểm tra gioăng và hệ bulong sau mỗi 6–12 tháng để duy trì tuổi thọ thiết bị.
