Khớp nối mềm gang EE HADA DN100

Giới thiệu

Khớp nối mềm gang EE DN100 HADA là loại côn ngàm hai đầu dùng cho đường ống có đường kính ngoài DE 108–120 mm. Đây là kích thước quan trọng trong các hệ thống cấp nước sạch, hệ thống PCCC tòa nhà, tuyến kỹ thuật công nghiệp và các hệ thống xử lý nước có yêu cầu độ kín cao. DN100 là kích thước trung gian, đóng vai trò chuyển tải giữa tuyến chính và tuyến nhánh, vì vậy mối nối phải có độ ổn định cơ học cao, khả năng chống rung tốt và chống tuột ống hiệu quả.

Thiết kế EE (côn ngàm) của dòng HADA tạo ra cơ chế ép nén mạnh nhờ bulong xuyên tác động trực tiếp lên nắp và gioăng EPDM. Khi siết đúng mô-men, gioăng nở theo hướng tâm, ôm sát bề mặt ống và tạo lớp bịt kín áp lực ổn định. Với áp lực làm việc nằm trong dải 10–16 bar theo tiêu chuẩn ISO2531, DN100 dễ dàng đáp ứng các yêu cầu khắt khe của hệ thống cấp nước, phòng cháy chữa cháy và hệ kỹ thuật vận hành liên tục.

Tham khảo thêm các sản phẩm: khớp nối mềm

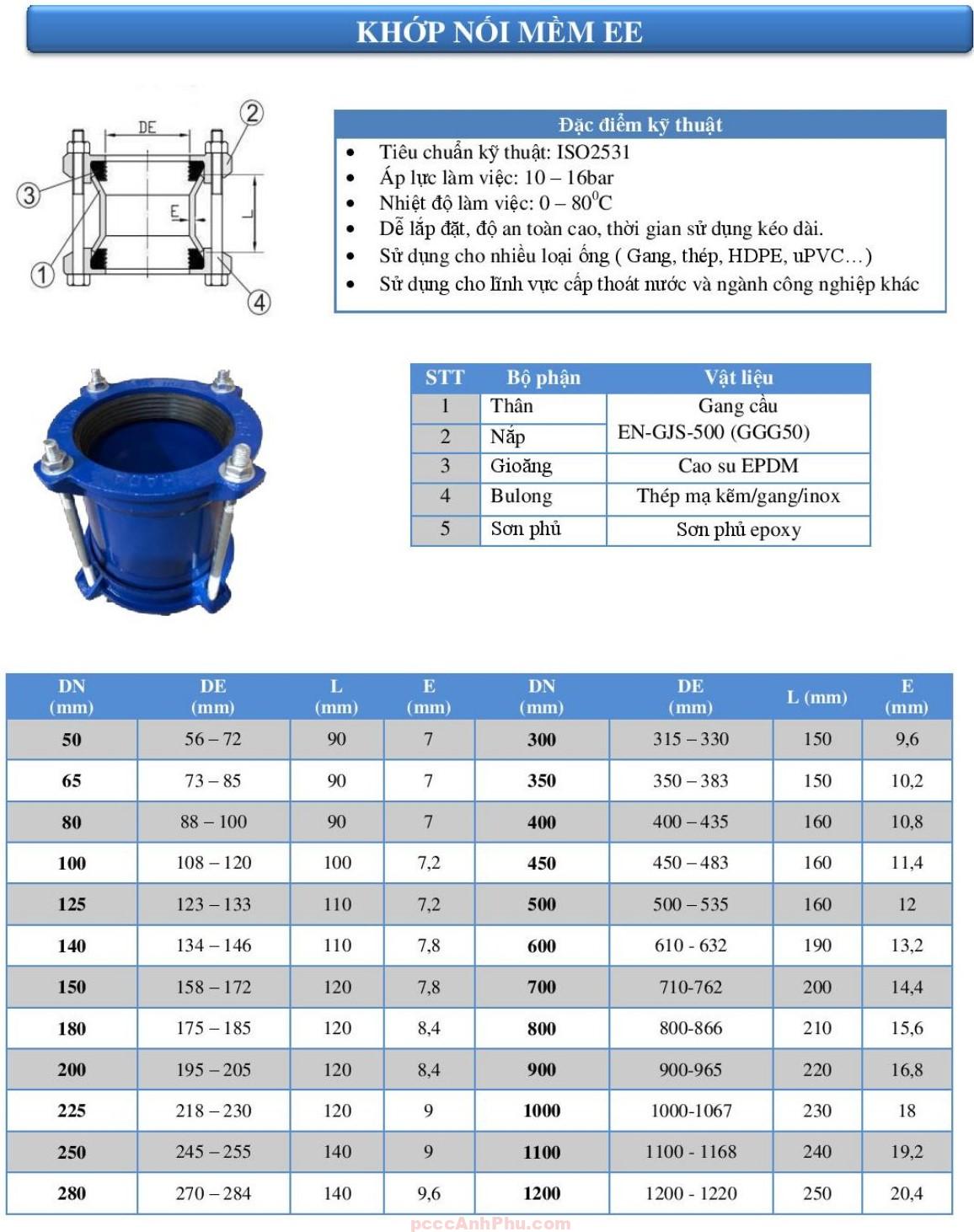

Cấu tạo

Khớp nối mềm EE DN100 HADA gồm 5 bộ phận chính: thân, nắp, gioăng, bulong và lớp phủ epoxy. Phần thân và nắp được làm bằng gang cầu EN-GJS-500 (GGG50), vật liệu có độ bền kéo cao, chịu va đập tốt và chịu rung mạnh trong thời gian dài. Đây là yếu tố cần thiết vì DN100 thường nằm ở các tuyến giao tiếp giữa đường ống lớn và nhánh phụ, nơi rung động và dao động áp lực diễn ra liên tục.

Gioăng EPDM được thiết kế theo tiêu chuẩn chất lượng cao, phù hợp cho môi trường nước sạch, chịu nhiệt rộng 0–80°C và giữ được độ đàn hồi sau thời gian dài. Hệ bulong làm từ thép mạ kẽm hoặc inox giúp khớp duy trì lực siết ổn định và hạn chế ăn mòn. Lớp phủ epoxy trên toàn thân tăng khả năng chống oxy hóa và bảo vệ khớp trước môi trường ẩm, hơi nước hoặc nước thải nhẹ.

Nguyên lý hoạt động

Khớp nối mềm EE DN100 hoạt động theo nguyên lý ép nén gioăng bằng lực siết bulong. Khi ống có DE 108–120 mm được đưa vào khớp, gioăng EPDM bao quanh bề mặt ống. Khi siết bulong theo sơ đồ hình sao, lực ép từ nắp được truyền xuống gioăng, khiến nó nở đều theo hướng tâm, tạo thành vòng ép kín 360°.

Thiết kế dạng EE (côn ngàm) giúp DN100 có khả năng chống tuột ống vượt trội. Khi hệ thống bị xung áp hoặc rung động lớn, lực dọc trục tác động lên ống sẽ được chuyển hóa thành lực ép tangential lên bề mặt gioăng và thân khớp, giúp mối nối càng giữ chặt hơn. Đây là lý do khớp EE được ưu tiên trong hệ thống PCCC và các tuyến công nghiệp nhiều rung động.

                     (NẮP KẸP)
              ┌──────────────────────────┐
    Bolt  →   │        ████████████       │   ← Bolt
              │       █            █      │
              │      █     EPDM     █     │
              └──────█──────────────█─────┘
                     ║              ║
                     ║  ỐNG DN100   ║
                     ║              ║

Sơ đồ ASCII thể hiện rõ cơ chế ép của gioăng khi bulong siết đều. Khi mối nối đạt trạng thái cân bằng lực, DN100 sẽ hoạt động ổn định ngay cả khi hệ thống thay đổi áp hoặc rung động liên tục.

Ưu điểm

Độ kín hoàn hảo: Gioăng EPDM đàn hồi tốt duy trì độ kín tuyệt đối dưới áp lực lên đến 16 bar.

Giảm rung mạnh: DN100 thường gần máy bơm hoặc giao tiếp nhánh nên yêu cầu khả năng giảm rung cao, và dạng EE đáp ứng rất tốt.

Dải kẹp rộng: Tương thích nhiều loại ống có DE 108–120 mm, bao gồm gang, thép và HDPE đầu nong.

Chống tuột ống: Cơ chế côn ngàm giúp giữ chặt ống ngay cả khi xảy ra xung áp đột ngột.

Bền cơ học cao: Gang cầu EN-GJS-500 chịu tải trọng động rất tốt.

Kháng ăn mòn cao: Lớp phủ epoxy kháng oxy hóa và phù hợp môi trường ẩm.

Thi công nhanh: Bulong siết xuyên dễ thao tác và kiểm soát lực siết.

Đa ứng dụng: Phù hợp cấp nước, PCCC, xử lý nước thải, kỹ thuật công nghiệp.

Ứng dụng

Khớp nối mềm EE DN100 được dùng trong tuyến cấp nước sạch trung tâm, nhánh cấp chính của tòa nhà, khu công nghiệp và các tuyến cấp nước đô thị. Độ kín cao giúp đảm bảo áp lực ổn định cho toàn hệ thống.

Trong PCCC, DN100 thường xuất hiện trong line cấp sprinkler, trụ chữa cháy hoặc tuyến cấp nước bơm chính – nơi yêu cầu mối nối chống rung và chống tuột tốt.

Trong công nghiệp, DN100 được dùng tại các tuyến dẫn nước kỹ thuật, tuyến giải nhiệt, tuyến tuần hoàn và các vị trí nối thiết bị có tải trọng trung bình.

Trong xử lý nước, DN100 phù hợp đường ống hồi, ống dẫn vào bể lọc hoặc hệ thống tuần hoàn – nơi yêu cầu độ kín cao và chịu được dao động áp lực.

DN100 cũng được sử dụng cho các tuyến kỹ thuật phụ, hệ thống làm mát, hệ thống chiller và các ứng dụng đòi hỏi ổn định cao.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị ống: Làm sạch hoàn toàn rỉ, bụi và dầu để gioăng không bị tổn hại khi nén.

Đưa ống vào đúng DE: Lắp ống trong phạm vi DE 108–120 mm và đảm bảo độ ăn sâu đều.

Điều chỉnh tâm: Độ lệch ≤ ±3 mm để lực ép lan đều khi siết bulong.

Siết bulong đúng kỹ thuật: Siết theo hình sao, tăng dần lực theo từng vòng để gioăng nở đều.

Thử áp lực: Đạt chuẩn thử áp 10–16 bar; nếu phát hiện ẩm tại mép gioăng, siết bổ sung nhẹ.

Bảo trì: Kiểm tra bulong, sơn epoxy và độ đàn hồi gioăng mỗi 6–12 tháng.

Khi lắp đặt đúng kỹ thuật, khớp nối mềm EE DN100 HADA sẽ vận hành ổn định, giảm rung tốt và duy trì độ kín tuyệt đối trong nhiều năm.
