Giới thiệu

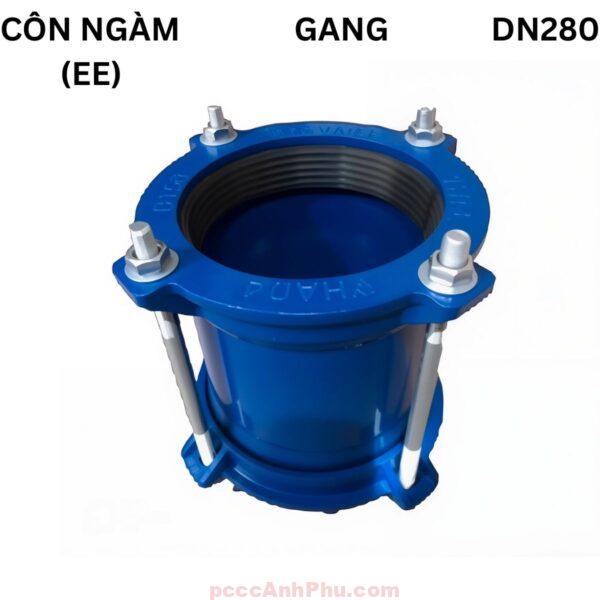

Khớp nối mềm gang EE DN280 HADA Việt Nam là loại khớp nối côn ngàm hai đầu hoạt động theo cơ chế siết bulong xuyên để ép kín gioăng EPDM xung quanh bề mặt ống. DN280 được thiết kế dành cho các tuyến ống có đường kính ngoài DE 300–322 mm, thường dùng trong hệ thống cấp nước sạch, đường ống kỹ thuật của khu công nghiệp, tuyến PCCC công suất trung bình – lớn, hệ thống giải nhiệt, xử lý nước và các tuyến nước tuần hoàn trong các nhà máy sản xuất. Với áp lực vận hành tiêu chuẩn 10–16 bar, DN280 yêu cầu mối nối có độ kín bền vững, chống rung tốt và khả năng chống tuột ống cao.
Thiết kế EE (côn ngàm) của HADA cho phép lực siết từ bulong được truyền xuống nắp kẹp, làm gioăng EPDM nở đều theo hướng tâm. Khi gioăng ép sát toàn bộ chu vi ống, mối nối tạo được lớp kín 360°, duy trì ổn định ngay cả khi tuyến ống gặp biến thiên áp lực, rung động từ bơm hoặc xung áp đột ngột. Điều này làm cho DN280 phù hợp cho cả hệ thống vận hành liên tục lẫn môi trường áp lực dao động.
Tham khảo thêm các sản phẩm: khớp nối co giãn
Cấu tạo
Khớp nối mềm EE DN280 HADA có cấu tạo từ thân gang cầu EN-GJS-500, nắp gang cầu GGG50, gioăng EPDM và hệ bulong siết xuyên làm từ thép mạ kẽm hoặc inox. Với kích thước DN280, lực nén tác động lên nắp và gioăng ở mức trung bình – lớn, do đó yêu cầu vật liệu phải có độ bền kéo tốt, chịu được lực xiết liên tục mà không bị cong vênh hoặc suy giảm độ cứng.
Gioăng EPDM có nhiệm vụ tạo kín. EPDM có độ đàn hồi cao, chịu nhiệt 0–80°C và không bị lão hóa nhanh trong môi trường nước sạch, nước kỹ thuật hoặc môi trường có độ khoáng cao. Bulong xuyên giữ vai trò truyền lực trực tiếp lên nắp, giúp lực nén lan tỏa đồng đều. Toàn bộ bề mặt khớp được phủ epoxy xanh chống oxy hóa, duy trì tuổi thọ lâu dài cả trong môi trường ngoài trời hoặc ngầm dưới đất.
| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân | Gang cầu EN-GJS-500 |
| 2 | Nắp | Gang cầu GGG50 |
| 3 | Gioăng | EPDM cao cấp |
| 4 | Bulong | Thép mạ kẽm hoặc inox |
| 5 | Sơn phủ | Epoxy xanh chống ăn mòn |
Nguyên lý hoạt động
Khớp nối mềm EE DN280 vận hành dựa trên lực ép từ bulong truyền lên nắp, làm nén gioăng EPDM theo hướng tâm. Khi ống nằm trong phạm vi DE 300–322 mm được đưa vào đúng vị trí, gioăng sẽ bao quanh toàn bộ chu vi ống. Khi bulong được siết theo thứ tự hình sao, lực nén lan đều từ nắp xuống gioăng.
Biên dạng EE (côn ngàm) giúp gia tăng ma sát giữa khớp và ống khi tuyến ống chịu xung áp hoặc rung động. Điều này giúp DN280 vừa tạo kín tốt, vừa chống tuột ống hiệu quả. Trong các tuyến kỹ thuật có bơm công suất trung bình – lớn, cơ chế này đảm bảo hệ thống luôn vận hành ổn định và an toàn.
(NẮP KẸP)
┌─────────────────────────┐
Bolt → │ ██████████████ │ ← Bolt
│ █ █ │
│ █ EPDM █ │
└────█────────────────█────┘
║ ║
║ ỐNG DN280 ║
║ ║
Sơ đồ ASCII mô phỏng quá trình nén gioăng EPDM khi siết bulong theo mô-men chuẩn.
Ưu điểm
Độ kín cao và ổn định: Gioăng EPDM nở đều 360° giúp DN280 duy trì độ kín lâu dài.
Chống rung tốt: Thiết kế EE hấp thụ rung hiệu quả, phù hợp lắp gần bơm hoặc tuyến dao động áp.
Dải kẹp rộng: Tương thích với ống DE 300–322 mm.
Chống tuột ống mạnh: Biên dạng côn ngàm giữ ống chắc chắn khi gặp xung áp.
Chịu lực cơ học tốt: Gang cầu EN-GJS-500 đảm bảo độ bền cao, chống nứt vỡ.
Kháng ăn mòn: Epoxy xanh chống oxy hóa, phù hợp môi trường ẩm hoặc ngầm.
Lắp đặt dễ dàng: Bulong siết xuyên giúp căn chỉnh nhanh, siết lực chính xác.
Ứng dụng rộng: Dùng tốt cho nước sạch, PCCC, xử lý nước, hệ giải nhiệt và môi trường công nghiệp.
Ứng dụng
DN280 được sử dụng nhiều trong hệ thống cấp nước sạch của khu đô thị, tuyến kỹ thuật của nhà máy sản xuất và các hệ thống phân phối nước áp lực trung bình. Với khả năng tạo kín mạnh và chống tuột tốt, DN280 phù hợp cho cả tuyến hút – đẩy của bơm.
Trong PCCC, DN280 xuất hiện trong tuyến cấp nước chữa cháy của nhà xưởng, khu công nghiệp và các tòa nhà lớn. Khả năng chịu xung áp giúp DN280 vận hành an toàn khi hệ thống kích hoạt đột ngột.
Trong ngành công nghiệp, DN280 dùng cho tuyến nước tuần hoàn, hệ thống giải nhiệt dây chuyền, đường ống kỹ thuật phụ trợ và tuyến dẫn nước công nghệ.
Trong xử lý nước, DN280 đóng vai trò quan trọng ở tuyến trung gian, tuyến thu gom – đẩy và kết nối giữa các bể chứa.
Trong hệ thống chiller, DN280 thích hợp cho tuyến nước lạnh hoặc nước giải nhiệt cỡ trung.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị bề mặt ống: Vệ sinh sạch bề mặt ống để gioăng không bị xước khi ép nén.
Kiểm tra kích thước DE: Đảm bảo ống nằm trong dải DE 300–322 mm.
Căn chỉnh ống: Độ lệch tâm ≤ ±3 mm giúp gioăng nở đều khi siết.
Siết bulong đúng kỹ thuật: Siết theo hình sao từ nhẹ đến mạnh để tránh xoắn mép gioăng.
Thử áp lực: Thử áp 10–16 bar; siết bổ sung nếu phát hiện hơi ẩm tại mép gioăng.
Bảo trì định kỳ: Kiểm tra bulong, độ đàn hồi EPDM và lớp epoxy mỗi 6–12 tháng.
Khi lắp đặt đúng kỹ thuật, DN280 HADA mang lại độ kín ổn định, chống rung tốt và vận hành an toàn trong thời gian dài.
