Khớp nối mềm gang FF T-BLUE DN450

Giới thiệu

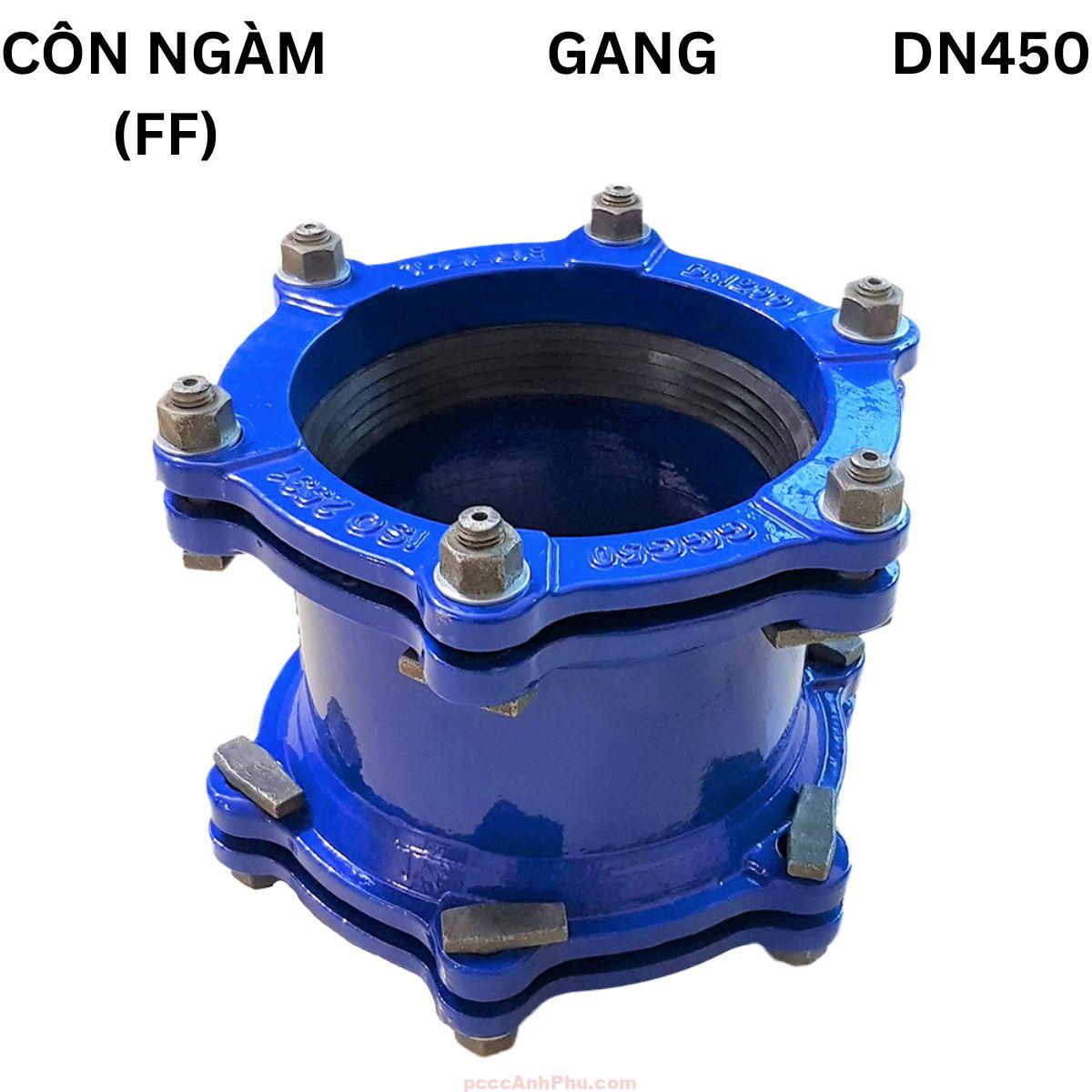

Khớp nối mềm gang FF DN450 hiệu T-BLUE là sản phẩm nối ống kích thước lớn, thiết kế dạng hai đầu côn ngàm siết đối xứng, chuyên dùng trong các hệ thống cấp nước, HVAC, PCCC và dây chuyền kỹ thuật công nghiệp áp lực cao. Cấu trúc nén kép của DN450 giúp tạo lực ép đồng đều lên gioăng EPDM từ cả hai phía, đảm bảo độ kín tuyệt đối và khả năng giảm rung vượt trội. Thiết kế này đặc biệt phù hợp cho hệ thống vận hành ở áp PN10/PN16 và môi trường dao động cơ học mạnh.

DN450 tương thích với dải đường kính DE 457 – 472 mm, có thể lắp với ống thép hàn, ống HDPE PN16, gang dẻo hoặc uPVC công nghiệp. Thân và hai nắp côn được đúc từ gang cầu EN-GJS-500-7 / FCD450-12 có độ bền kéo cao, chống nứt và biến dạng tốt. Toàn bộ bề mặt phủ epoxy xanh, chống ăn mòn hiệu quả trong môi trường ẩm, nước biển nhẹ hoặc khí hậu nhiệt đới.

Tham khảo thêm các sản phẩm: khớp mềm

Cấu tạo tổng quan

Khớp nối mềm FF DN450 gồm ba phần chính: thân thu côn, hai nắp côn ngàm và gioăng EPDM. Khi siết bulong, hai nắp côn ép đều vào gioăng, tạo lực nén lớn bao quanh ống. Thiết kế ép đối xứng giúp DN450 phân bổ áp lực đồng đều, giảm sai lệch tâm và ngăn rò rỉ hiệu quả. Cấu trúc này giúp khớp chịu được rung động mạnh trong các tuyến ống công suất cao.

Gang cầu FCD450-12 được sử dụng cho thân và nắp côn mang lại độ bền cơ học lớn, chịu uốn và va đập tốt. Gioăng EPDM theo tiêu chuẩn ISO 4633 giúp làm kín hoàn hảo, kháng ozone và duy trì độ đàn hồi lâu dài. Hệ bulong gang cầu truyền lực nén đều quanh chu vi, giữ kết cấu vững và bền.

Kích thước DN450 theo datasheet FF T-BLUE:

Chiều dài 190 mm cho phép DN450 tạo lực nén sâu, giúp kết nối ổn định và kín khít cho ống cỡ lớn.

Nguyên lý hoạt động

Khi siết bulong, hai nắp côn ép trực tiếp vào gioăng EPDM. Gioăng bị nén chặt, ôm kín bề mặt ngoài của ống, tạo thành vòng kín nước áp lực cao. Lực ép được phân bố từ cả hai đầu, đảm bảo DN450 duy trì độ đồng tâm và chống rò rỉ. Cơ chế này giúp thiết bị hoạt động ổn định trong môi trường rung hoặc có xung áp đột ngột.

EPDM vừa tạo kín vừa hấp thụ chấn động, giúp giảm tải cho đường ống và van. Khi áp lực thay đổi, vật liệu đàn hồi co giãn giữ nguyên độ kín mà không cần siết lại. Cấu trúc nén đối xứng này đặc biệt phù hợp cho tuyến cấp chính của hệ thống nước đô thị và PCCC.

                           Dòng nước →
 ┌────────────────────────────────────────────────────────┐
 │                         Ống DN450                               │
 └────────────────────────────────────────────────────────┘
        ↑                                           ↑
 Nắp côn trái ép ống            Nắp côn phải ép ống
        │                                           │
 ┌────────────────────────────────────────────────────────────┐
 │        Hai nắp côn ngàm ép trực tiếp vào gioăng EPDM                  │
 └────────────────────────────────────────────────────────────┘
       ↑  ↑  ↑  ↑
   Bulong siết truyền lực đều quanh chu vi

Nhờ nguyên lý nén kép này, DN450 đạt độ kín PN10/PN16 và giữ ổn định trong suốt quá trình vận hành dài hạn.

Ưu điểm nổi bật

Ép hai đầu đối xứng
Lực ép đồng đều, giảm lệch tâm và duy trì kín nước hoàn hảo.

Dải lắp đặt rộng
Phù hợp DE 457–472 mm, dễ dàng tích hợp nhiều tiêu chuẩn ống khác nhau.

Giảm rung hiệu quả
EPDM đàn hồi hấp thụ rung động và tiếng ồn từ bơm công nghiệp.

Không cần mặt bích
Tiện thi công, giảm chi phí và tiết kiệm không gian.

Chống ăn mòn cao
Epoxy phủ toàn phần bảo vệ thiết bị trong môi trường ẩm ướt.

Độ bền cơ học lớn
Gang cầu FCD450-12 chịu tải và va đập mạnh, không biến dạng.

Dễ bảo trì
Tháo lắp nhanh, dễ thay thế và kiểm tra gioăng định kỳ.

Ứng dụng tiêu biểu

DN450 được ứng dụng trong hệ thống cấp nước đô thị, tuyến ống chính của nhà máy xử lý nước hoặc khu công nghiệp. Cấu trúc nén kép giúp bảo vệ thiết bị như van và đồng hồ khỏi dao động mạnh.

Trong HVAC, DN450 dùng cho hệ thống nước lạnh hoặc nước giải nhiệt trung tâm, nơi áp lực lớn và biến thiên nhiệt liên tục. Cấu trúc đối xứng giúp duy trì kín ổn định.

Trong PCCC, DN450 thường lắp ở đường ống chính của bơm cứu hỏa, đảm bảo ổn định áp lực và hạn chế xung áp khi bơm khởi động.

Ngoài ra, DN450 phù hợp với hệ thống nước kỹ thuật, nước tuần hoàn và dây chuyền xử lý nước thải công nghiệp.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị đầu ống
Kiểm tra DE 457–472 mm, bề mặt ống sạch và không nứt.

Lắp gioăng EPDM đúng rãnh
Tránh xoắn, lệch mép vì sẽ làm giảm độ kín.

Đưa ống vào thân khớp
Căn chỉnh đúng tâm để hai đầu côn ép đều khi siết.

Siết bulong theo hình chữ X
Giúp phân bổ lực nén đồng đều quanh chu vi khớp nối.

Thử áp PN10/PN16
Kiểm tra kín nước và siết lại nếu phát hiện rò nhỏ.

Bảo trì định kỳ
Kiểm tra gioăng và bulong mỗi 6 – 12 tháng, đặc biệt với hệ thống rung mạnh.
