Giới thiệu sản phẩm

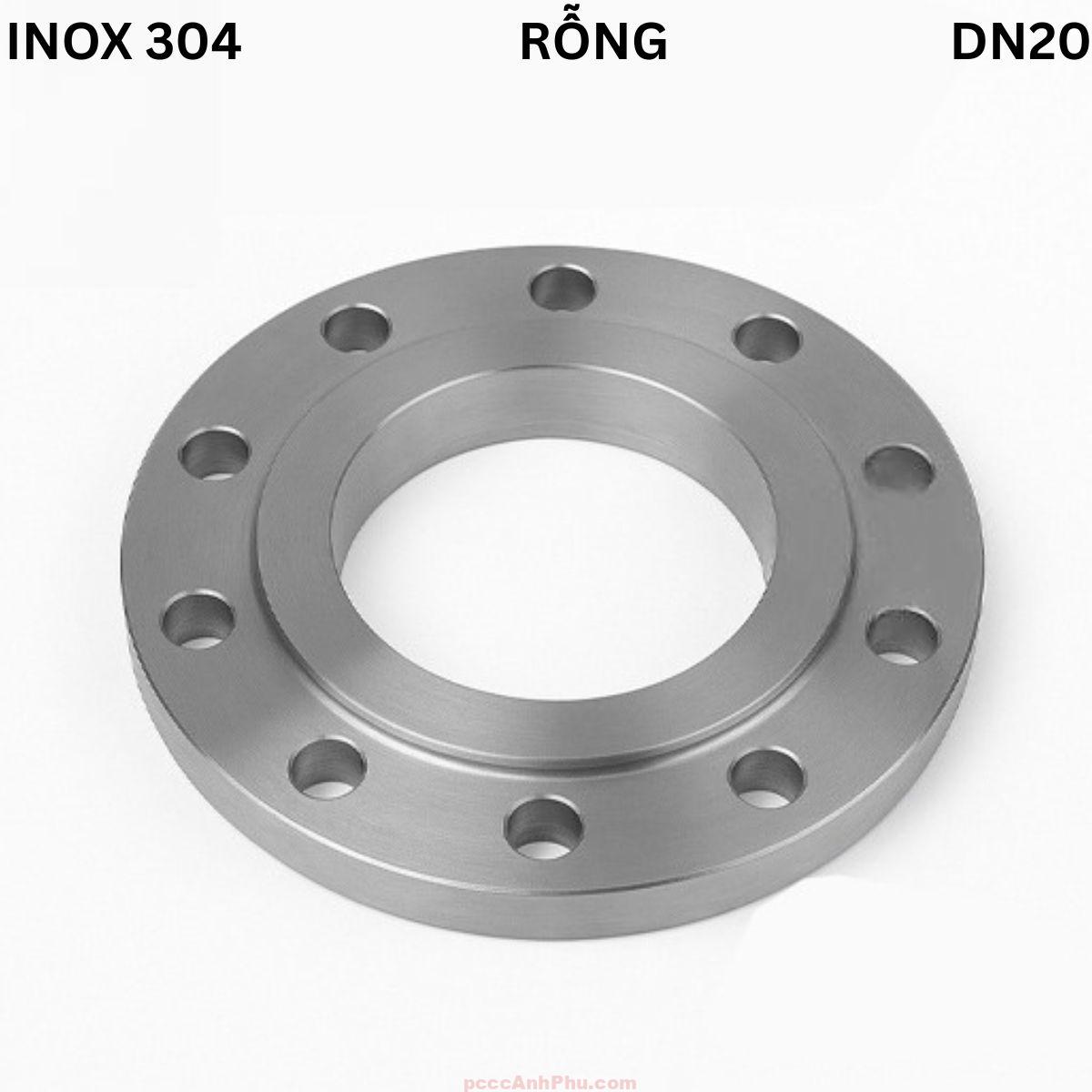

Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN20 là phụ kiện kết nối đường ống inox được sử dụng rộng rãi trong các hệ thống có đường kính danh nghĩa DN20, phù hợp cho cả công trình dân dụng lẫn công nghiệp.
Sản phẩm được gia công theo tiêu chuẩn BS 4504, thuộc dòng bích rỗng (slip-on flange), cho phép lồng trực tiếp vào đầu ống DN20 trước khi hàn cố định, tạo liên kết chắc chắn và ổn định trong quá trình vận hành.
Trong thực tế thi công, DN20 thường xuất hiện tại các tuyến ống cấp nhỏ, nhánh phụ, đường hồi hoặc các vị trí yêu cầu kết nối linh hoạt nhưng vẫn đảm bảo độ kín cao.
Với vật liệu inox SS304, mặt bích DN20 có khả năng chống ăn mòn tốt, chịu được môi trường ẩm, nước sạch, nước nóng và nhiều loại lưu chất công nghiệp thông dụng.
Sản phẩm được cung cấp với hai cấp áp lực PN10 và PN16, cho phép người dùng lựa chọn phù hợp với áp suất làm việc thực tế của hệ thống, tránh lãng phí hoặc rủi ro kỹ thuật.
So với các kiểu kết nối khác, việc sử dụng mặt bích rỗng DN20 giúp quá trình lắp đặt nhanh hơn, dễ kiểm soát chất lượng mối nối và thuận tiện cho bảo trì sau này.
Tham khảo thêm các sản phẩm: mặt bích ống nước
Cấu tạo tổng quan
Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN20 có cấu tạo đơn giản nhưng yêu cầu độ chính xác cao trong gia công để đảm bảo khả năng làm kín và chịu áp ổn định.
Thân bích được chế tạo từ inox SS304 nguyên khối, bề mặt gia công nhẵn, giúp hạn chế bám cặn và tăng tuổi thọ khi làm việc trong môi trường có độ ẩm cao.
Cổ bích dạng rỗng cho phép lồng trực tiếp vào ống DN20, sau đó hàn cố định, giúp mối nối đạt độ đồng tâm tốt và giảm sai lệch khi lắp đặt.
| Thành phần | Mô tả chi tiết |
|---|---|
| Thân bích | Inox SS304, chống oxy hóa và ăn mòn |
| Cổ bích | Dạng slip-on, lồng ống DN20 |
| Mặt gương | Bề mặt phẳng, tiếp xúc trực tiếp gioăng |
| Lỗ bulong | Bố trí đều theo tiêu chuẩn BS4504 |
Thiết kế mặt gương phẳng giúp mặt bích DN20 dễ dàng kết hợp với nhiều loại gioăng khác nhau, đáp ứng đa dạng môi trường làm việc.
So với bích đặc hoặc bích hàn cổ, bích rỗng DN20 có lợi thế rõ rệt về chi phí và thời gian thi công, đặc biệt phù hợp cho hệ thống ống inox cỡ nhỏ.
Độ dày theo PN10 và PN16
Độ dày của mặt bích rỗng DN20 được gia công theo đúng tiêu chuẩn BS4504, đảm bảo khả năng chịu áp và an toàn trong quá trình vận hành.
Sự khác biệt về độ dày giữa PN10 và PN16 phản ánh trực tiếp khả năng chịu áp của từng cấp, giúp lựa chọn chính xác theo nhu cầu sử dụng.
| Cấp áp lực | DN | Độ dày (mm) |
|---|---|---|
| PN10 | DN20 | 12 |
| PN16 | DN20 | 13 |
PN10 phù hợp cho các hệ thống áp lực thấp đến trung bình, trong khi PN16 thích hợp cho hệ thống yêu cầu độ an toàn cao hơn hoặc có dao động áp suất.
Việc sử dụng đúng cấp PN giúp kéo dài tuổi thọ mối nối và hạn chế nguy cơ rò rỉ trong quá trình sử dụng lâu dài.
Nguyên lý hoạt động
Mặt bích rỗng DN20 hoạt động dựa trên nguyên lý liên kết cơ học giữa hai đầu ống hoặc giữa ống và thiết bị thông qua bulong và gioăng làm kín.
Sau khi được hàn cố định vào đầu ống DN20, mặt bích đóng vai trò trung gian, truyền lực siết từ bulong lên gioăng và mặt gương.
ỐNG DN20 || ||====[ MẶT BÍCH ]====|| || GIOĂNG || ||====[ MẶT BÍCH ]====|| ||
Khi bulong được siết theo trình tự chéo, lực ép phân bố đều, tạo liên kết kín khít và ổn định trong quá trình vận hành.
Nguyên lý này giúp mối nối chịu được rung động nhẹ và thay đổi áp suất trong hệ thống.
Ưu điểm nổi bật
Chống ăn mòn tốt nhờ vật liệu inox SS304 chất lượng cao.
Dễ thi công, rút ngắn thời gian lắp đặt và giảm chi phí nhân công.
Độ kín ổn định khi kết hợp đúng gioăng và lực siết tiêu chuẩn.
Linh hoạt áp lực với hai lựa chọn PN10 và PN16.
Tuổi thọ cao, phù hợp sử dụng lâu dài trong nhiều hệ thống khác nhau.
Ứng dụng tiêu biểu
Mặt bích rỗng DN20 PN10/PN16 inox SS304 được sử dụng rộng rãi trong các hệ thống cấp nước sạch dân dụng và công nghiệp.
Sản phẩm thường được lắp đặt trong hệ thống PCCC tại các tuyến ống phụ, giúp thuận tiện cho bảo trì và thay thế.
Trong HVAC, mặt bích DN20 được dùng cho các tuyến ống nước lạnh, nước nóng và đường hồi trong các tòa nhà.
Ngoài ra, sản phẩm còn phù hợp cho ngành thực phẩm, đồ uống và các hệ thống inox yêu cầu vệ sinh cao.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra kích thước DN20 và xác định rõ cấp áp lực PN10 hoặc PN16.
Bước 2: Lồng mặt bích vào đầu ống DN20 và hàn cố định theo kỹ thuật hàn inox tiêu chuẩn.
Bước 3: Làm sạch mặt gương, đặt gioăng đúng tâm.
Bước 4: Lắp bulong và siết theo trình tự chéo, đảm bảo lực siết đồng đều.
Bước 5: Kiểm tra rò rỉ và vận hành thử trước khi đưa hệ thống vào sử dụng chính thức.
Sản phẩm có xuất xứ Trung Quốc, được gia công theo tiêu chuẩn BS4504, phù hợp cho nhiều công trình và dự án tại Việt Nam.
