Giới thiệu mặt bích thép rỗng D125 PN10

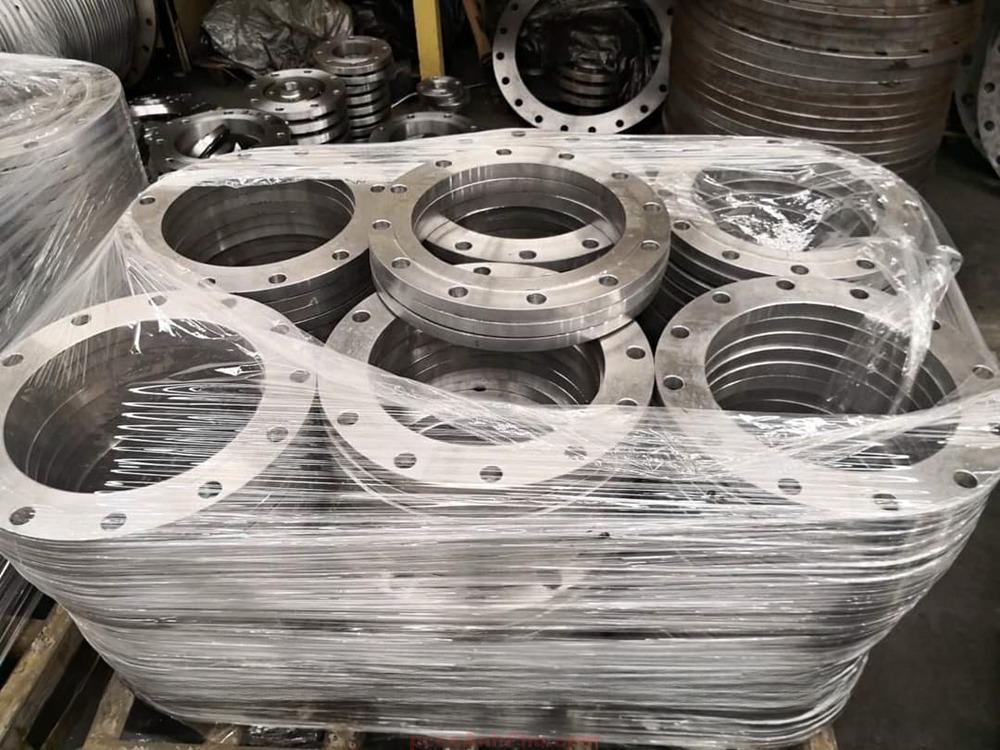

Mặt bích thép rỗng D125 PN10 tiêu chuẩn BS 4504 xuất xứ Trung Quốc là phụ kiện đường ống dùng để kết nối ống, van và thiết bị trong các hệ thống áp lực thấp đến trung bình.
Thiết kế rỗng tâm cho phép lưu chất đi qua liên tục, đảm bảo dòng chảy ổn định và hạn chế tổn thất áp suất.
Với đường kính danh định D125, mặt bích thép rỗng PN10 thường được sử dụng cho các tuyến ống có lưu lượng trung bình đến lớn, không yêu cầu áp suất cao nhưng cần độ kín bền bỉ.
Sản phẩm được ứng dụng rộng rãi trong cấp thoát nước, HVAC và hệ thống kỹ thuật công nghiệp nhẹ.
Thiết kế theo tiêu chuẩn BS 4504 giúp mặt bích thép rỗng D125 PN10 đảm bảo đồng bộ kích thước, dễ lắp lẫn với các mặt bích cùng chuẩn.
Nhờ đó, việc thi công, bảo trì và thay thế trở nên thuận tiện.
Độ dày tiêu chuẩn 14/15 mm giúp mặt bích thép rỗng D125 PN10 đạt độ cứng vững phù hợp với mức áp suất làm việc PN10.
Thiết kế này tối ưu giữa khả năng chịu lực và trọng lượng tổng thể của hệ thống.
Trong thực tế, bích rỗng D125 PN10 thường dùng để kết nối ống với van, đồng hồ lưu lượng, khớp nối mềm hoặc thiết bị cơ khí.
Đây là lựa chọn kinh tế cho các hệ thống không yêu cầu áp lực cao.
Tham khảo thêm các sản phẩm:
bích thép DN100
Cấu tạo tổng quan
Mặt bích thép rỗng D125 PN10 có cấu tạo đơn giản nhưng yêu cầu độ chính xác trong gia công cơ khí.
Các chi tiết được thiết kế tối ưu cho hệ thống áp lực thấp nhằm giảm chi phí đầu tư.
| Thành phần | Mô tả chi tiết |
|---|---|
| Thân bích | Gia công từ thép carbon, đảm bảo làm việc ổn định ở áp suất PN10 trong thời gian dài. |
| Lỗ tâm | Thiết kế rỗng xuyên suốt theo đường kính D125, cho phép lưu chất đi qua liên tục. |
| Bề mặt làm kín | Gia công phẳng để tiếp xúc với gioăng làm kín, đảm bảo độ kín khi lắp đặt. |
| Lỗ bulong | Bố trí theo tiêu chuẩn BS 4504 PN10 với 8 lỗ, giúp lực siết phân bố đều. |
| Vành bích | Độ dày 14/15 mm giúp hạn chế biến dạng khi siết bulong. |
So với mặt bích PN16, bích rỗng PN10 có độ dày mỏng hơn, giúp giảm trọng lượng và chi phí vật tư.
Điều này phù hợp với các công trình dân dụng và công nghiệp nhẹ.
Gia công chính xác lỗ tâm và bề mặt làm kín giúp bích rỗng D125 PN10 đạt độ đồng tâm tốt.
Yếu tố này giúp mối nối ổn định và hạn chế rò rỉ.
Nguyên lý làm việc
Mặt bích thép rỗng D125 PN10 hoạt động theo nguyên lý kết nối kín giữa hai mặt bích thông qua gioăng và hệ thống bulong.
Lưu chất đi qua lỗ tâm mà không bị cản trở dòng chảy.
Khi siết bulong, lực ép từ vành bích tác động trực tiếp lên gioăng làm kín.
Gioăng bị nén và lấp đầy các khe hở vi mô giữa hai bề mặt kim loại.
Bulong Bulong
| |
[====]--------- [====] ← mặt bích thép rỗng D125
| Gioăng |
[====]--------- [====] ← mặt bích đối diện
Ở áp suất PN10, lực tác động lên mặt bích ở mức vừa phải nên kết cấu 14/15 mm vẫn đảm bảo độ ổn định lâu dài.
Điều này giúp hệ thống vận hành an toàn và bền bỉ.
Nhờ cấu trúc rỗng, dòng chảy được duy trì ổn định và hạn chế tổn thất áp suất.
Đây là ưu điểm nổi bật của mặt bích thép rỗng trong hệ thống áp lực thấp.
Ưu điểm nổi bật
Giải pháp kinh tế: Phù hợp cho hệ thống PN10, giúp giảm chi phí đầu tư.
Kết cấu hợp lý: Độ dày 14/15 mm cân bằng giữa chịu lực và trọng lượng.
Độ kín ổn định: Bề mặt làm kín phẳng kết hợp gioăng giúp hạn chế rò rỉ.
Dễ lắp đặt: Chuẩn BS 4504 giúp lắp lẫn và thay thế thuận tiện.
Ứng dụng rộng: Phù hợp nhiều hệ thống dân dụng và công nghiệp nhẹ.
Ứng dụng tiêu biểu
Mặt bích thép rỗng D125 PN10 được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt và thoát nước công nghiệp.
Sản phẩm đóng vai trò kết nối giữa các đoạn ống và thiết bị.
Trong hệ thống HVAC, bích rỗng PN10 thường dùng để lắp bơm, quạt và thiết bị trao đổi nhiệt.
Áp lực làm việc vừa phải giúp hệ thống vận hành ổn định.
Ngoài ra, sản phẩm còn được dùng trong các nhà máy xử lý nước, khu công nghiệp nhẹ và hệ thống kỹ thuật tòa nhà.
Đây là loại mặt bích có tính ứng dụng cao và dễ triển khai.
Lắp đặt và vận hành
Bước 1: Kiểm tra và làm sạch bề mặt làm kín của hai mặt bích trước khi lắp đặt.
Bước 2: Đặt gioăng làm kín đúng tâm lỗ rỗng D125.
Bước 3: Lắp bulong và căn chỉnh đồng tâm hai mặt bích.
Bước 4: Siết bulong đều theo hình sao để đảm bảo lực phân bố đồng đều.
Bước 5: Thử áp hệ thống trước khi đưa vào vận hành chính thức.
Việc kiểm tra định kỳ lực siết bulong giúp duy trì độ kín và kéo dài tuổi thọ cho toàn bộ hệ thống.
