Tổng quan

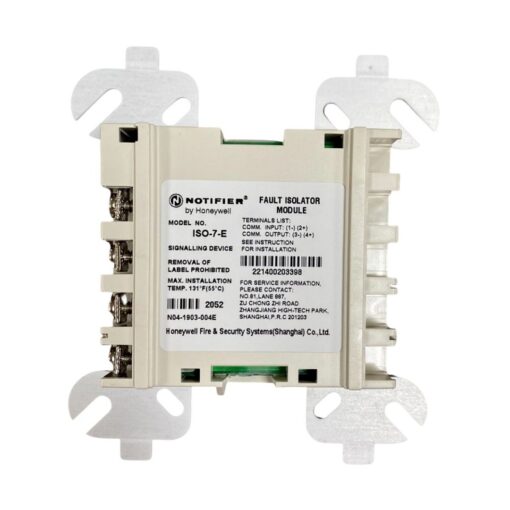

Module cách ly lỗi Notifier ISO-7-E (Fault Isolator Module) là thiết bị bảo vệ mạch vòng SLC (Signaling Line Circuit) chuyên dụng cho hệ thống báo cháy địa chỉ Notifier N-6000. Thiết bị đóng vai trò như một cầu chì tự phục hồi, giúp bảo vệ hệ thống khỏi các sự cố ngắn mạch dây dẫn.
ISO-7-E được thiết kế để lắp đặt giữa các nhóm đầu báo hoặc module trên cùng một mạch vòng. Khi xảy ra sự cố ngắn mạch “dây đối dây”, module sẽ tự động ngắt đoạn mạch bị lỗi để đảm bảo các phần còn lại của hệ thống vẫn hoạt động bình thường. Thiết bị có thể lắp đặt linh hoạt trong hộp điện tiêu chuẩn 4 inch, hộp gắn nổi hoặc lắp trực tiếp bên trong tủ trung tâm FACP.
Đặc điểm nổi bật của ISO-7-E là vận hành hoàn toàn tự động và không cần thiết lập địa chỉ. Điều này giúp đơn giản hóa quá trình cấu hình hệ thống báo cháy trong khi vẫn đảm bảo mức độ an toàn cao nhất cho công trình.
Nguyên lý hoạt động
ISO-7-E hoạt động dựa trên cơ chế giám sát điện áp trên mạch vòng SLC. Ở trạng thái bình thường, module cho phép dòng điện và tín hiệu đi qua thông suốt. Đèn LED tích hợp trên thiết bị sẽ chớp nháy định kỳ để xác nhận trạng thái hoạt động ổn định và kết nối tốt với tủ trung tâm.
Khi phát hiện sự cố ngắn mạch trên đường dây, module ngay lập tức chuyển sang trạng thái “hở mạch” để cô lập đoạn dây bị lỗi. Lúc này, đèn LED trên ISO-7-E sẽ chuyển sang trạng thái sáng đứng (không nháy) để báo hiệu vị trí xảy ra sự cố, giúp kỹ thuật viên nhanh chóng nhận diện khu vực cần xử lý.
Sau khi lỗi ngắn mạch được khắc phục, ISO-7-E sẽ tự động kiểm tra và tái kết nối (Auto-reset) phân đoạn bị cô lập trở lại mạch vòng. Quá trình này diễn ra hoàn toàn tự động mà không cần sự can thiệp từ con người hay lệnh reset từ tủ điều khiển trung tâm.
Ưu điểm nổi bật
Lợi thế lớn nhất của ISO-7-E là khả năng tự cung cấp năng lượng trực tiếp từ mạch vòng SLC, không yêu cầu nguồn điện 24VDC bên ngoài. Điều này giúp giảm đáng kể chi phí vật tư dây dẫn và đơn giản hóa sơ đồ đấu nối hệ thống báo cháy.
Thiết bị sử dụng các đầu đấu nối với vít SEMS kèm tấm kẹp, đảm bảo dây dẫn được giữ chặt và tiếp xúc điện cực tốt, hạn chế tối đa các lỗi tiếp xúc lỏng gây báo giả hoặc mất kết nối. Khả năng chịu nhiệt và độ ẩm cao giúp module vận hành bền bỉ trong nhiều điều kiện môi trường khác nhau.
Việc không cần gán địa chỉ giúp tiết kiệm tài nguyên địa chỉ của tủ trung tâm N-6000, cho phép hệ thống quản lý được nhiều đầu báo và module chức năng hơn trên một mạch SLC đơn lẻ. Đây là giải pháp tối ưu về cả kỹ thuật lẫn kinh tế cho các hệ thống báo cháy quy mô lớn.
Tiêu chuẩn an toàn
- Sản phẩm đạt chứng nhận hệ thống chất lượng ISO 9001 trong thiết kế và sản xuất.
- Tuân thủ các tiêu chuẩn kỹ thuật khắt khe của Notifier by Honeywell dành cho thiết bị địa chỉ thông minh.
- Hoạt động ổn định trong dải nhiệt độ công nghiệp từ 0°C đến 49°C (32°F – 120°F).
- Khả năng chịu độ ẩm từ 10% đến 93% RH (không ngưng tụ), phù hợp lắp đặt tại nhiều vùng khí hậu.
Vỏ thiết bị được làm bằng vật liệu chịu nhiệt, đảm bảo an toàn phòng cháy. Các chân đấu nối được bố trí rõ ràng với sơ đồ chỉ dẫn đi kèm, giúp ngăn ngừa các sai sót trong quá trình thi công và lắp đặt tại hiện trường.
Hướng dẫn lựa chọn
Module ISO-7-E là thành phần bắt buộc trong các thiết kế hệ thống đạt chuẩn Class A để đảm bảo tính liên tục của tín hiệu. Theo khuyến cáo của nhà sản xuất, nên lắp đặt một module cách ly sau mỗi nhóm tối đa 25 thiết bị địa chỉ để đạt hiệu quả bảo vệ tốt nhất và dễ dàng khoanh vùng lỗi.
Khi đấu nối, cần lưu ý phân biệt rõ đầu vào (Input) tại chân T1(-), T2(+) và đầu ra (Output) tại chân T3(-), T4(+). Việc đấu nối sai cổng có thể khiến tính năng cách ly không hoạt động đúng như thiết kế khi xảy ra sự cố ngắn mạch.
