Giới thiệu sản phẩm
Ống nối mềm Daejin DJ32B 1525mm (DN15) là model cỡ trung–dài trong dòng ống bện inox đạt chứng nhận FM Approved do Daejin Hàn Quốc sản xuất. Với chiều dài 1525mm, sản phẩm mang lại khả năng kết nối linh hoạt cho các hệ thống sprinkler cần bố trí đầu phun cách xa ống chính, đặc biệt trong các không gian trần cao, khung thép lớn hoặc khu vực kỹ thuật phức tạp. Cấu trúc bện inox SUS304 dày và chắc giúp ống chịu được áp lực làm việc 175 psi, duy trì hiệu suất ổn định và độ kín tuyệt đối trong suốt vòng đời sử dụng.
Ống DJ32B 1525mm có bán kính uốn tối thiểu 8” (203mm), đảm bảo dễ dàng thi công và linh hoạt khi lắp đặt trong không gian hạn chế. Sản phẩm hoạt động ổn định trong môi trường có nhiệt độ tới 225°F (107°C), chống gỉ và chịu mài mòn tốt, đáp ứng mọi yêu cầu của tiêu chuẩn FM Global dành cho hệ thống chữa cháy tự động. Đây là lựa chọn đáng tin cậy cho các công trình công nghiệp và dân dụng đòi hỏi tính an toàn và độ bền cao.
Xem đầy đủ các sản phẩm: ống mềm đầu phun sprinkler

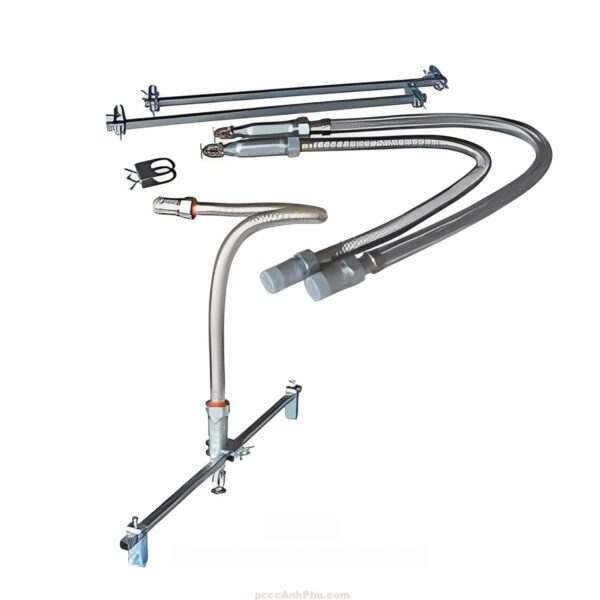

Cấu tạo tổng quan
Daejin DJ32B 1525mm (DN15) được thiết kế từ vật liệu inox cao cấp với cấu trúc bện chặt chẽ, đảm bảo độ bền cơ học, khả năng chịu áp lực và độ kín tuyệt đối. Bảng sau thể hiện chi tiết các thành phần cấu tạo của sản phẩm:
| Thành phần | Mô tả chi tiết |
|---|---|
| Ống bện inox SUS304 | Thân ống bằng inox SUS304 chống gỉ, được bện nhiều lớp đan chéo, giúp tăng cường độ cứng và độ dẻo, đồng thời chịu được áp suất làm việc 175 psi trong điều kiện khắc nghiệt. |
| Đầu nối NPT ½” | Đầu ren ½” chế tạo chính xác, tương thích với hầu hết các đầu phun sprinkler tiêu chuẩn. Có thể chọn dạng thẳng hoặc co 90° để phù hợp với hướng lắp đặt. |
| Vòng đệm EPDM | Gioăng EPDM có khả năng chịu nhiệt và đàn hồi tốt, đảm bảo kín nước tuyệt đối, không bị nứt hoặc chai cứng khi vận hành lâu dài. |
| Lớp bện inox bảo vệ | Lớp bện inox ngoài giúp bảo vệ thân ống khỏi va đập và rung động, giảm hao mòn và giữ nguyên hình dạng ống sau thời gian dài sử dụng. |
| Giá đỡ và kẹp treo | Bộ phụ kiện giúp cố định ống lên trần, bảo đảm hướng phun sprinkler ổn định và giảm thiểu ứng suất lên các đầu nối. |
Nguyên lý hoạt động
Ống nối mềm Daejin DJ32B 1525mm dẫn nước từ ống chính đến đầu phun sprinkler. Khi hệ thống được kích hoạt, nước áp lực cao đi qua thân ống inox bện, phun ra đầu sprinkler để dập cháy. Thiết kế bện inox giúp ống chịu áp lực cao mà không bị biến dạng, trong khi bán kính uốn 203mm đảm bảo lắp đặt linh hoạt xung quanh dầm hoặc trần hẹp mà không ảnh hưởng đến lưu lượng nước.
[Ống cấp nước chính]
│
┌───────┴────────┐
│ Ống mềm DJ32B │
│ (Braided SUS304 FM)│
└───────┬────────┘
│
[Đầu phun sprinkler]
↓
Nước phun dập cháy
Theo bảng dữ liệu FM, DJ32B 1525mm có tổn thất tương đương 31.4 ft (9.5m) ống thép Sch40, cho thấy khả năng truyền nước hiệu quả và ổn định trong các hệ thống sprinkler có yêu cầu lưu lượng cao.
Ưu điểm nổi bật
1. Đạt chứng nhận FM Approved: Sản phẩm đáp ứng đầy đủ các tiêu chuẩn khắt khe của FM Global về độ an toàn, độ bền và hiệu suất thủy lực trong hệ thống chữa cháy tự động.
2. Linh hoạt cao: Chiều dài 1525mm cho phép bố trí đầu phun ở khoảng cách xa, lý tưởng cho công trình có trần cao hoặc khu vực nhiều kết cấu cản trở.
3. Cấu trúc bện inox bền bỉ: Lớp bện SUS304 chịu lực và chống rung, giúp ống duy trì hình dạng ổn định và không bị gãy khi uốn cong nhiều lần.
4. Hiệu suất thủy lực tốt: DJ32B 1525mm giúp duy trì lưu lượng nước đều và giảm tổn thất áp lực, đảm bảo hệ thống phun đạt hiệu quả cao khi hoạt động.
5. Tuổi thọ dài, bảo trì đơn giản: Inox SUS304 chống ăn mòn và gioăng EPDM chịu nhiệt giúp kéo dài tuổi thọ, đồng thời giảm chi phí bảo dưỡng định kỳ.
Ứng dụng tiêu biểu
Ống nối mềm Daejin DJ32B 1525mm (DN15) được ứng dụng rộng rãi trong hệ thống sprinkler của các nhà máy, kho hàng, trung tâm thương mại, tòa nhà cao tầng và khu dân cư. Với chiều dài 1.5m, sản phẩm thích hợp cho các vị trí cần kết nối xa hoặc quanh các cấu kiện thép lớn.
Trong công nghiệp, DJ32B giúp lắp đặt nhanh chóng quanh máy móc, giảm công đoạn hàn nối ống thép cứng, đồng thời tăng độ an toàn khi vận hành trong môi trường rung động. Trong công trình dân dụng, ống dễ giấu trong trần giả, tăng tính thẩm mỹ mà vẫn đảm bảo độ tin cậy và hiệu quả phun nước cao.
Sản phẩm còn được ưa chuộng trong hệ thống PCCC nhà kho chứa hàng hóa, trung tâm dữ liệu và phòng thiết bị, nơi yêu cầu hệ thống phun phải linh hoạt, chính xác và bền bỉ trong thời gian dài.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định vị trí đầu phun sprinkler và đo khoảng cách đến ống cấp chính. Chọn model DJ32B 1525mm phù hợp với chiều dài lắp đặt yêu cầu.
Bước 2: Lắp đầu nối ren ½” NPT vào ống cấp nước. Sử dụng băng tan PTFE để đảm bảo độ kín khít, tránh rò rỉ khi thử áp.
Bước 3: Treo ống mềm bằng giá đỡ chuyên dụng, giữ bán kính uốn tối thiểu 203mm. Đảm bảo ống không bị xoắn hoặc chịu lực kéo trực tiếp.
Bước 4: Gắn đầu phun sprinkler vào đầu ra của ống. Căn chỉnh hướng phun thẳng đứng, cố định bằng kẹp giữ chắc chắn để tránh rung động.
Bước 5: Thử áp hệ thống ở 1.5 lần áp suất làm việc (≈260 psi). Kiểm tra mối nối, gioăng EPDM và lớp bện inox để đảm bảo không có rò rỉ.
Bước 6: Bảo trì định kỳ 6 tháng/lần: làm sạch lớp bện, kiểm tra tình trạng đầu nối và gioăng EPDM. Thay thế khi có dấu hiệu hư hại hoặc ăn mòn.
Với cấu trúc inox bền bỉ, khả năng chịu áp cao và chứng nhận FM quốc tế, Daejin DJ32B 1525mm (DN15) là lựa chọn hoàn hảo cho các hệ thống sprinkler hiện đại, mang lại độ an toàn, hiệu quả và tuổi thọ vượt trội cho mọi công trình PCCC.
