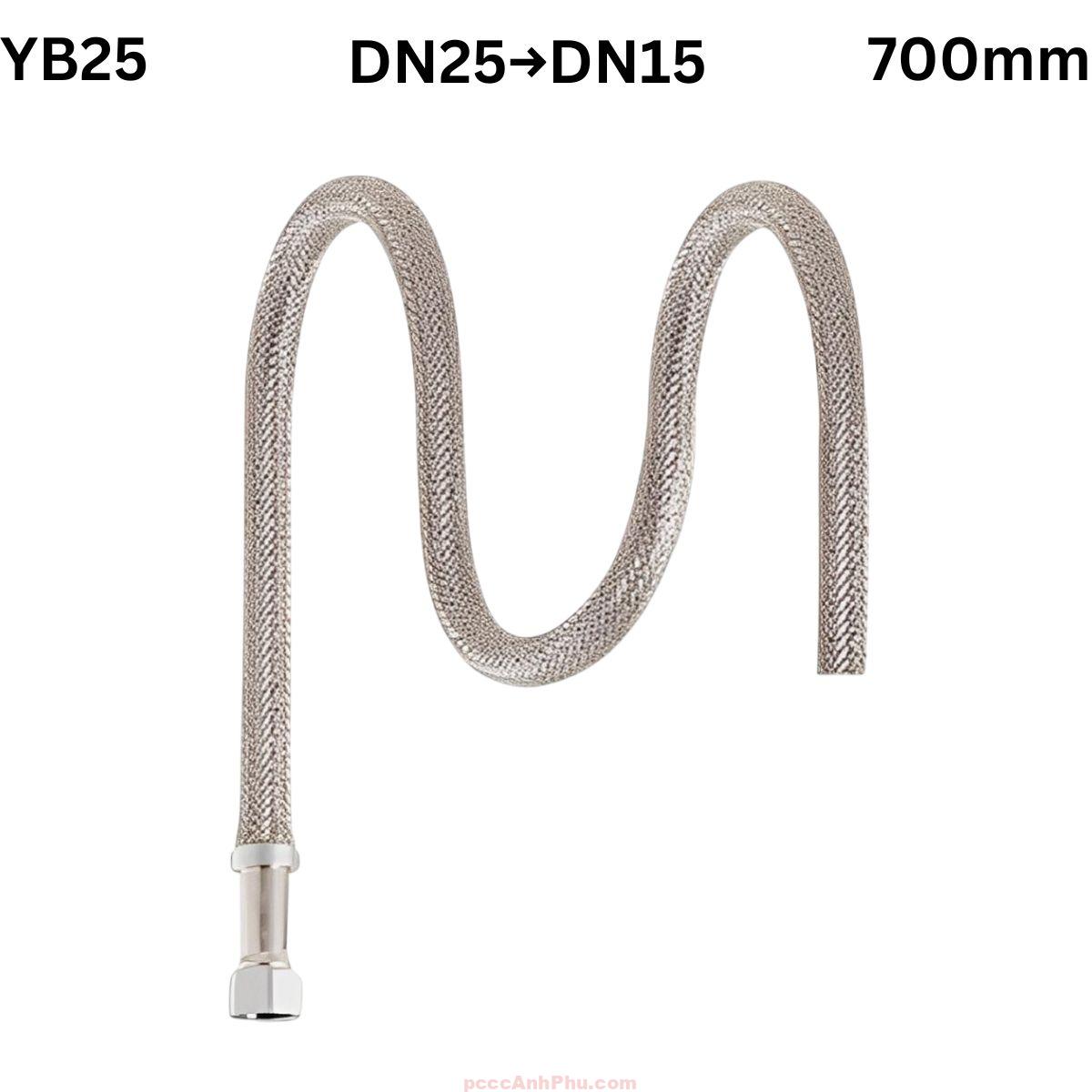

Ống nối mềm Flexdrop Yong Won YB25 700mm

Ống nối mềm Yong Won YB25-700

Ống nối mềm Yong Won YB25-700 là loại ống mềm bện inox (braided type) đạt chứng nhận UL và FM, được sản xuất tại Hàn Quốc theo tiêu chuẩn quốc tế dành cho hệ thống sprinkler tự động. Với chiều dài 700 mm, model này được thiết kế để kết nối nhanh giữa nhánh ống cấp nước và đầu phun sprinkler, cho phép lắp đặt linh hoạt trong trần thạch cao, trần kim loại hoặc không gian kỹ thuật hẹp mà không cần sử dụng máy móc chuyên dụng.

Ống mềm Yong Won YB25-700 thuộc dòng Flex Drop được UL 2443 và FM Global chứng nhận, đảm bảo hiệu suất cao, độ bền lâu dài và an toàn tuyệt đối trong hệ thống PCCC hiện đại. Lớp bện ngoài bằng thép không gỉ tăng khả năng chống rung, chịu áp và chống ăn mòn. Đây là lựa chọn tối ưu cho công trình yêu cầu tính thẩm mỹ, tuổi thọ và độ ổn định cao như khách sạn, trung tâm thương mại, khu văn phòng hoặc nhà máy điện tử.

Xem đầy đủ các sản phẩm: ống mềm pccc

Cấu tạo tổng quan

Ống bện inox YB25-700 không chỉ giúp tăng độ bền cơ học mà còn bảo vệ phần lõi ống khỏi tác động bên ngoài, giảm thiểu nguy cơ rách hoặc gập ống trong quá trình lắp đặt. Nhờ cấu trúc vỏ kép này, tuổi thọ sản phẩm cao hơn nhiều so với loại không bện (non-braided).

Nguyên lý hoạt động

Ống nối mềm Yong Won YB25-700 được lắp giữa nhánh ống cấp nước và đầu sprinkler. Khi hệ thống kích hoạt, nước từ ống chính được dẫn qua ống mềm và phun ra đầu sprinkler với áp lực ổn định. Lớp bện inox bên ngoài có tác dụng giảm rung động, tránh va đập và giúp hệ thống vận hành êm hơn trong các tòa nhà có kết cấu trần mỏng hoặc khung treo nhẹ.

              (Ống chính)
                   │
                   │ áp lực nước
                   ▼
          ┌──────────────────┐
          │   Nhánh ống PCCC   │
          └────────┬──────────┘
                   │
           [Ren ngoài DN25]
                   │
          ╔════════════════════╗
          ║  Ống bện inox YB25-700 ║ ← lớp bện giảm rung, chịu áp 200 PSI
          ╚════════════════════╝
                   │
            [Ren trong ½"/¾"]
                   │
             ┌────────┐
             │Sprinkler│ ← đầu phun nước chữa cháy
             └────────┘
                   ↓
              Phun nước bảo vệ khu vực

Trong quá trình vận hành, khi sprinkler mở ra do nhiệt độ đạt ngưỡng kích hoạt (68–74°C), dòng nước áp suất cao đi qua ống mềm được phun ra vùng cháy. Lớp bện thép không gỉ hấp thụ toàn bộ dao động, đảm bảo không xảy ra nứt gãy hay rò rỉ trong hệ thống. Nhờ đó, hệ thống Flex Drop hoạt động ổn định, an toàn và không cần bảo trì thường xuyên.

Ưu điểm nổi bật

Tính linh hoạt cao: Dễ dàng điều chỉnh vị trí đầu phun trong không gian trần hẹp, giúp tiết kiệm thời gian căn chỉnh và thi công.

Độ bền vượt trội: Lớp bện inox chống va đập, chịu được áp lực cao và giảm nguy cơ gãy ống khi có rung động từ trần hoặc ống chính.

Chống ăn mòn và chịu nhiệt tốt: Vật liệu SUS304 hoạt động bền bỉ trong môi trường ẩm, có hơi nước hoặc hóa chất nhẹ.

Thi công nhanh chóng: Không cần hàn hay cắt ống cứng, lắp đặt chỉ bằng thao tác ren và vít, tiết kiệm đến 70% thời gian so với ống thép.

Tái sử dụng dễ dàng: Có thể tháo ra lắp lại nhiều lần mà không làm biến dạng ống hoặc hỏng ren, thuận tiện cho công tác bảo trì.

Ứng dụng tiêu biểu

Ống nối mềm Yong Won YB25-700 được ứng dụng trong hệ thống sprinkler của các tòa nhà thương mại, khách sạn, bệnh viện, khu dân cư cao tầng, văn phòng và nhà máy điện tử. Đặc biệt, nhờ kết cấu bện inox chống rung, sản phẩm rất phù hợp với khu vực có độ rung cơ học cao như tầng kỹ thuật, nhà xưởng, hoặc các khu vực gần máy lạnh trung tâm.

Trong các công trình tiêu chuẩn NFPA 13 hoặc TCVN 7336, YB25-700 được sử dụng phổ biến cho các đầu sprinkler âm trần, nơi yêu cầu độ chính xác cao và tính ổn định lâu dài. Cấu tạo nhỏ gọn cũng giúp giảm tải trọng treo trên trần, đảm bảo an toàn kết cấu và tính thẩm mỹ tổng thể.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định vị trí đầu sprinkler theo thiết kế. Đặt thanh đỡ dài 700 mm vuông góc với trần, bảo đảm đầu phun ở giữa ô trần.

Bước 2: Gắn khung giảm (reducer bracket) và kẹp chữ U vào thanh đỡ. Cố định tạm bằng vít bướm để có thể điều chỉnh sau.

Bước 3: Kết nối đầu ren ngoài DN25 của ống mềm vào nhánh ống cấp nước bằng keo PTFE. Siết lực vừa đủ để đảm bảo kín nước, tránh xoắn ống.

Bước 4: Uốn cong nhẹ nhàng ống mềm theo đường cong lớn nhất có thể. Không gập góc nhọn hoặc uốn dưới bán kính 76 mm để đảm bảo lưu lượng nước ổn định.

Bước 5: Đưa đầu phun sprinkler vào vị trí khung giảm, căn chỉnh hướng phun thẳng đứng, siết vít cố định.

Bước 6: Tiến hành thử áp suất ở 13.8 bar trong 30 phút, kiểm tra rò nước tại các điểm nối. Nếu đạt yêu cầu, lắp hoàn thiện trần.

Bước 7: Sau khi hoàn tất, vận hành thử hệ thống sprinkler để kiểm tra hướng phun, tầm phủ và lưu lượng. Điều chỉnh nhỏ nếu cần.

Bước 8: Định kỳ kiểm tra hệ thống PCCC 6 tháng/lần, đặc biệt vị trí khớp ren, kẹp treo và tình trạng lớp bện inox. Thay ron khi có dấu hiệu lão hóa hoặc rò rỉ nhỏ.

Với thiết kế đạt chuẩn UL/FM, khả năng chịu áp suất cao và độ bền vượt trội, ống nối mềm Yong Won YB25-700 là lựa chọn lý tưởng cho hệ thống sprinkler cần độ tin cậy và tuổi thọ lâu dài. Cấu trúc bện inox không chỉ tăng tính an toàn mà còn đảm bảo hiệu quả phun nước ổn định trong mọi điều kiện hoạt động, phù hợp với yêu cầu kỹ thuật khắt khe nhất của các dự án PCCC hiện đại.
