Ống nối mềm Flexdrop Yong Won YB28 1000mm

Ống nối mềm Yong Won YB28-1000

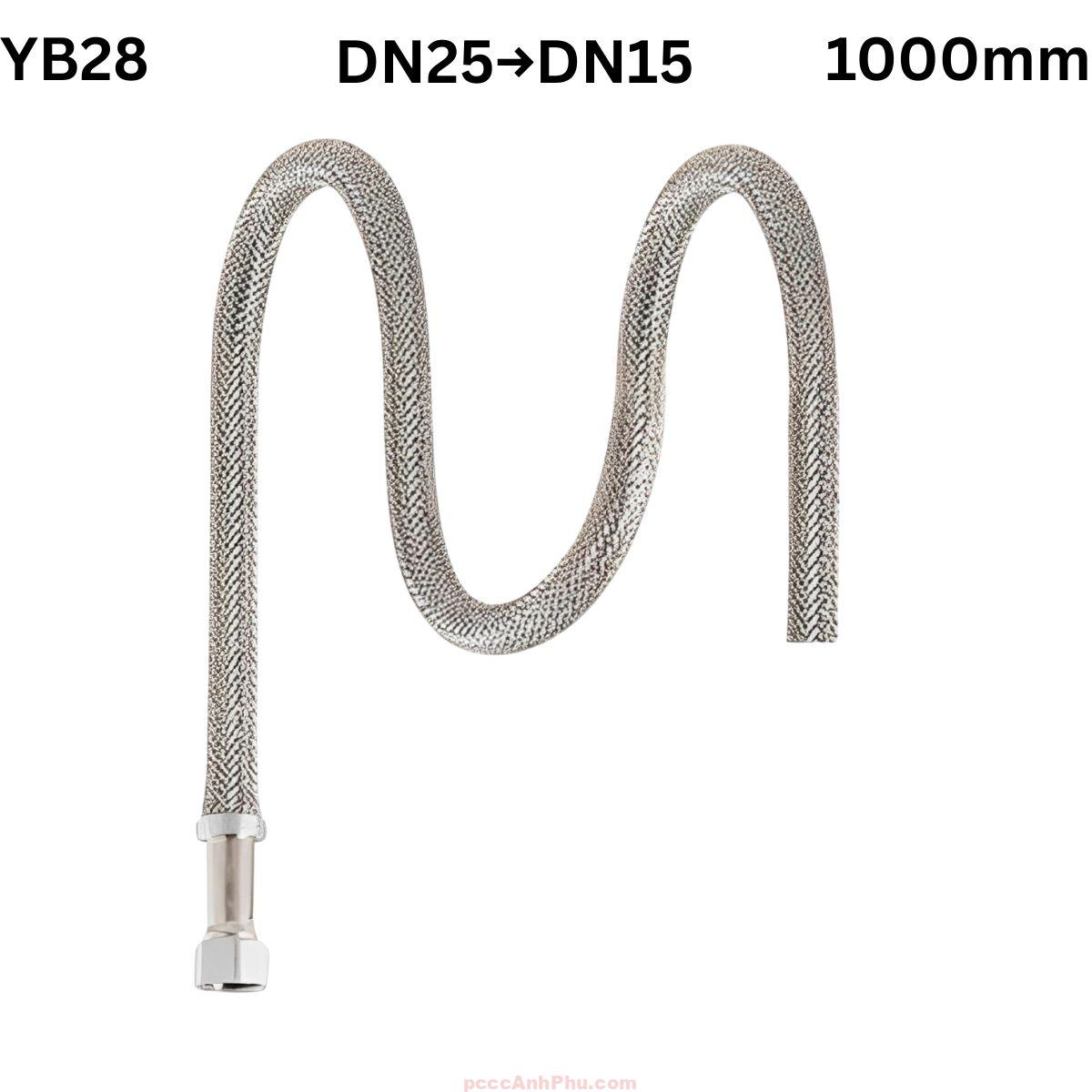

Ống nối mềm Yong Won YB28-1000 là dòng sản phẩm bện inox cao cấp đạt tiêu chuẩn UL/FM, được thiết kế để kết nối linh hoạt giữa nhánh ống cấp nước và đầu phun sprinkler trong hệ thống chữa cháy tự động. Với chiều dài 1000 mm và đường kính trong 28 mm, sản phẩm mang lại khả năng dẫn nước mạnh mẽ, ổn định và an toàn tuyệt đối trong các công trình có không gian trần vừa phải hoặc yêu cầu bố trí sprinkler cách xa nhánh ống chính.

Ống YB28-1000 được chế tạo bằng thép không gỉ SUS304, với cấu trúc bện inox hai lớp giúp tăng khả năng chịu áp lực, chống rung và kéo dài tuổi thọ. Sản phẩm được kiểm định theo tiêu chuẩn quốc tế UL 2443 và FM Approval, đảm bảo độ kín, độ bền và an toàn tối đa cho các công trình công nghiệp và dân dụng có yêu cầu khắt khe về phòng cháy chữa cháy.

Xem đầy đủ các sản phẩm: ống mềm đầu phun sprinkler

Cấu tạo tổng quan

Cấu tạo của YB28-1000 giúp ống duy trì hình dạng trong điều kiện áp lực cao mà vẫn linh hoạt khi lắp đặt. Lớp bện inox không chỉ gia cố cơ học mà còn bảo vệ hệ thống khỏi rung động, đảm bảo sprinkler luôn ổn định tại vị trí lắp đặt.

Nguyên lý hoạt động

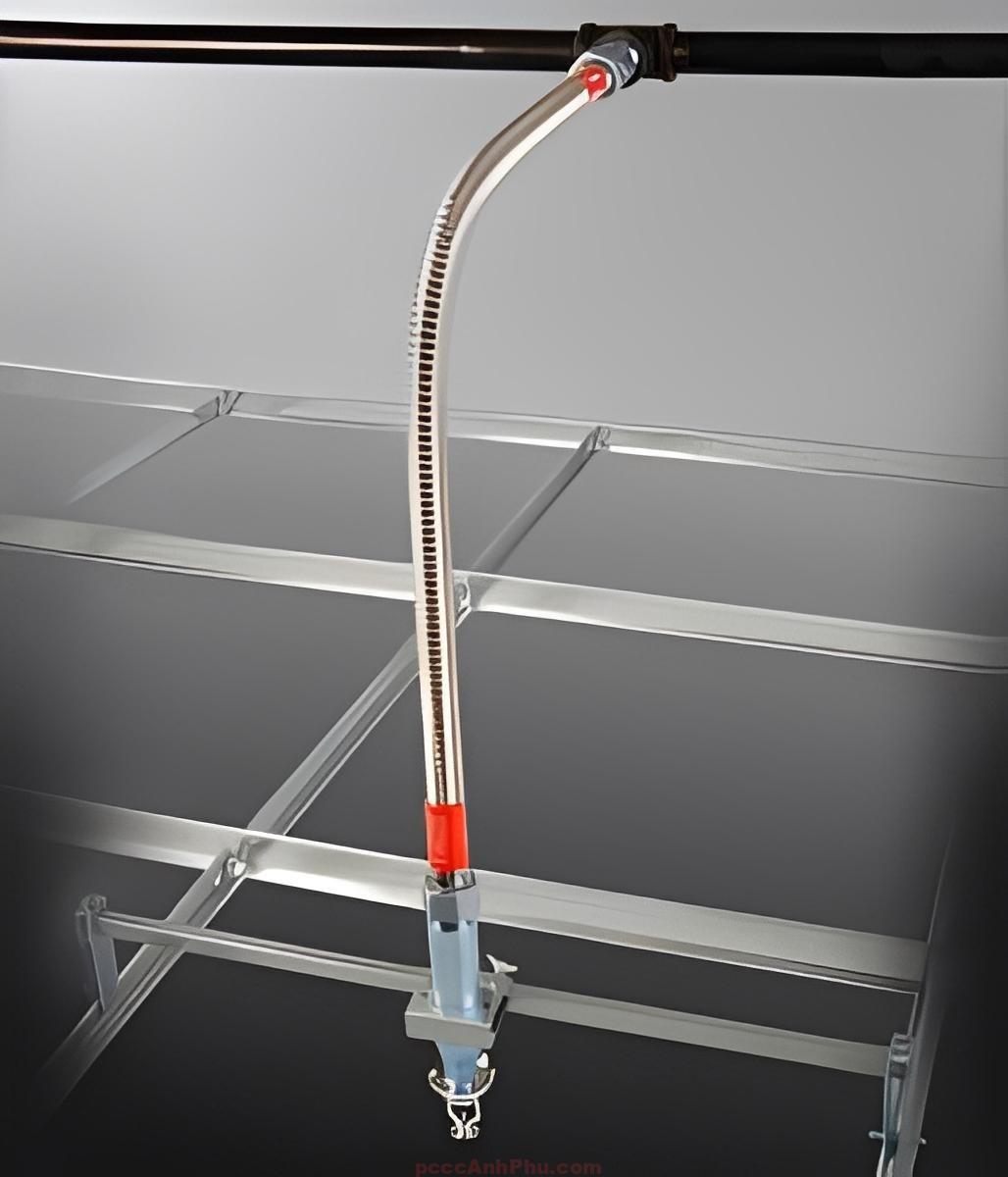

Ống nối mềm Yong Won YB28-1000 dẫn nước từ nhánh ống cấp chính tới đầu sprinkler. Khi hệ thống chữa cháy kích hoạt, áp lực nước được truyền qua ống bện inox tới đầu phun. Lớp bện ngoài đóng vai trò hấp thụ dao động, bảo vệ đầu nối ren và đảm bảo lưu lượng nước ổn định. Nhờ cấu trúc inox đàn hồi, ống mềm có thể uốn cong tùy ý để bố trí sprinkler ở vị trí mong muốn mà không ảnh hưởng đến lưu lượng dòng chảy.

                 (Ống chính)
                      │
                      │ áp lực nước
                      ▼
           ┌────────────────────┐
           │   Nhánh ống PCCC    │
           └────────┬───────────┘
                      │
               [Ren ngoài DN25]
                      │
           ╔════════════════════════╗
           ║   Ống bện inox YB28-1000    ║ ← dài 1000mm, lưu lượng lớn, bền bỉ
           ╚════════════════════════╝
                      │
               [Ren trong ½"/¾"]
                      │
               ┌──────────┐
               │ Sprinkler │ ← đầu phun chữa cháy
               └──────────┘
                      ↓
               Phun nước dập cháy

Khi nhiệt độ môi trường đạt đến ngưỡng kích hoạt sprinkler (68–74°C), bóng thủy tinh trong sprinkler vỡ ra, nước được phun ra vùng cháy. Áp lực được duy trì ổn định nhờ tiết diện trong lớn 28 mm, giúp vùng phun rộng hơn và tốc độ phản ứng nhanh hơn. Lớp bện inox ngăn biến dạng ống, đảm bảo sprinkler hoạt động đúng vị trí thiết kế.

Ưu điểm nổi bật

Lưu lượng vượt trội: Đường kính 28 mm giúp tăng lượng nước qua ống, đáp ứng các tiêu chuẩn phun lớn của NFPA.

Độ linh hoạt cao: Uốn cong dễ dàng trong không gian hẹp, giảm thiểu chi phí thi công và nhân công.

Chịu áp lực cao: Hoạt động ổn định ở 200 PSI, không rò rỉ, không rung lắc khi hệ thống kích hoạt.

Thi công nhanh: Không cần máy móc, chỉ siết ren và cố định khung là hoàn tất lắp đặt.

Độ bền lâu dài: Thép SUS304 chống ăn mòn, phù hợp cho môi trường ẩm, kho lạnh hoặc tầng hầm.

Ứng dụng tiêu biểu

Ống nối mềm Yong Won YB28-1000 được sử dụng trong hệ thống sprinkler tại trung tâm thương mại, khu dân cư cao tầng, nhà xưởng sản xuất và kho hàng. Với chiều dài 1000 mm, sản phẩm đặc biệt phù hợp cho không gian trần kỹ thuật vừa phải, nơi sprinkler cần được lắp linh hoạt nhưng vẫn đảm bảo vị trí chính xác.

Nhờ khả năng dẫn nước lưu lượng cao và độ bền cơ học tốt, YB28-1000 thường được dùng trong hệ thống chữa cháy có mật độ sprinkler dày, giúp giảm số lượng nhánh ống phụ và tối ưu hóa chi phí lắp đặt.

Sản phẩm được chứng nhận UL và FM, đáp ứng đầy đủ tiêu chuẩn quốc tế NFPA 13, đảm bảo hiệu quả phun chữa cháy, độ kín và độ an toàn cao trong mọi công trình.

Hướng dẫn lắp đặt và vận hành

Bước 1: Định vị vị trí đầu sprinkler. Cố định thanh đỡ dài 1000 mm vuông góc với khung trần, đảm bảo đầu phun nằm đúng trung tâm ô trần.

Bước 2: Lắp giá đỡ (reducer bracket) và kẹp T-Bar lên thanh đỡ, siết nhẹ vít bướm để điều chỉnh khi cần.

Bước 3: Gắn đầu ren ngoài DN25 của ống mềm vào nhánh ống cấp nước bằng keo PTFE, siết đều lực.

Bước 4: Uốn cong nhẹ nhàng ống mềm để đầu ren trong nằm đúng vị trí sprinkler, tránh bẻ gấp khúc hoặc xoắn ống.

Bước 5: Lắp đầu sprinkler vào ren trong ½” hoặc ¾”, chỉnh hướng phun và cố định khung.

Bước 6: Thử áp lực nước 13.8 bar trong 30 phút. Kiểm tra tất cả khớp nối, đảm bảo không rò rỉ.

Bước 7: Kích hoạt thử sprinkler để kiểm tra hướng và vùng phun, sau đó hoàn thiện trần.

Bước 8: Bảo dưỡng định kỳ 6 tháng/lần, làm sạch bề mặt bện inox, thay ron nếu có dấu hiệu lão hóa hoặc ăn mòn.

Ống nối mềm Yong Won YB28-1000 mang đến sự kết hợp hoàn hảo giữa độ linh hoạt, hiệu suất và độ bền. Với khả năng chịu áp cao, lưu lượng lớn và cấu trúc bện inox bền vững, sản phẩm giúp hệ thống sprinkler vận hành an toàn, hiệu quả và đạt chuẩn quốc tế trong mọi điều kiện lắp đặt.
