Ống nối mềm Yong Won YN25-1200

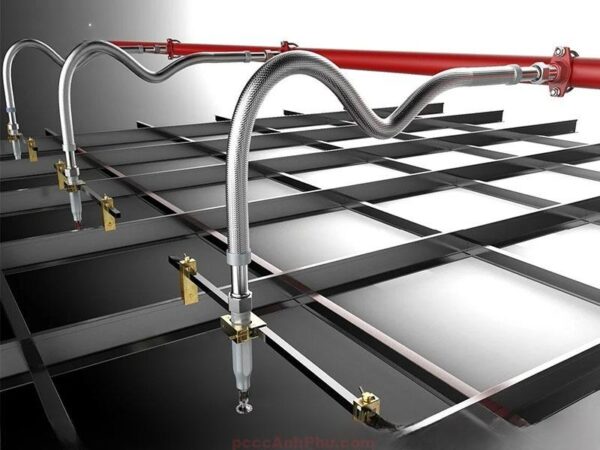

Ống nối mềm Yong Won YN25-1200 là phiên bản chiều dài mở rộng của dòng Flex Drop nổi tiếng đến từ Hàn Quốc, được thiết kế chuyên biệt cho các hệ thống sprinkler trong công trình có trần cao, dầm chằng chịt hoặc bố trí phức tạp. Với chiều dài 1200 mm, sản phẩm cung cấp khả năng linh hoạt tối đa trong việc kết nối giữa ống nhánh và đầu phun, đảm bảo thi công nhanh, an toàn và thẩm mỹ cao. Toàn bộ cấu kiện đạt chuẩn UL 2443 và FM Approval, khẳng định độ tin cậy quốc tế của Yong Won trong ngành phòng cháy chữa cháy.
Ống mềm YN25-1200 được chế tạo từ thép không gỉ SUS304, chịu áp lực làm việc 13.8 bar, nhiệt độ tối đa 149°C. Bán kính uốn tối thiểu đạt 120 mm, cho phép điều chỉnh vị trí đầu phun ở nhiều góc độ khác nhau mà không ảnh hưởng đến lưu lượng nước. Dòng sản phẩm này được ứng dụng trong các công trình quy mô lớn như trung tâm thương mại, bệnh viện, nhà máy và nhà kho có hệ thống sprinkler âm trần.
Xem đầy đủ các sản phẩm: ống mềm sprinkler
Cấu tạo tổng quan
| Thành phần | Mô tả kỹ thuật |
| Ống mềm (Flexible Hose) | Thép không gỉ SUS304, DN25, chiều dài 1200 mm, chịu áp 200 PSI, bán kính uốn ≥120 mm, bề mặt đánh bóng chống oxy hóa. |
| Đầu nối ren ngoài (Male Nipple) | DN25 BSP/NPT, ren mạ kẽm, kết nối nhanh với ống nhánh PCCC. |
| Đầu nối ren trong (Female NPT) | ½” hoặc ¾” inch, dùng cho đầu sprinkler UL/FM tiêu chuẩn quốc tế. |
| Thanh đỡ & khung gắn (Support Bar & Clamp) | Dài 1200 mm, thép mạ kẽm, có thể điều chỉnh độ dài và độ nghiêng phù hợp khung trần. |
| Khớp giảm (Reducer Bracket) | Cho phép thay đổi hướng đầu phun theo góc 45°–90°, cố định chắc chắn trên T-bar. |
| Vít bướm & đai kẹp | Giúp người thi công dễ dàng chỉnh vị trí đầu sprinkler, không cần dụng cụ chuyên dụng. |
| Ron làm kín (EPDM Gasket) | Chống rò rỉ, chịu nhiệt, tuổi thọ cao, thích hợp môi trường ẩm và nhiều bụi. |
Cấu trúc của Yong Won YN25-1200 đảm bảo độ kín và bền bỉ tối đa, giảm thiểu hiện tượng rò nước và rung động trong suốt vòng đời hệ thống. Tất cả các chi tiết được gia công chính xác, dễ dàng tháo lắp, giúp bảo trì thuận tiện.
Nguyên lý hoạt động
Ống nối mềm Yong Won YN25-1200 dẫn nước từ ống nhánh PCCC đến đầu phun sprinkler. Nhờ chiều dài 1200 mm, sản phẩm có thể vươn xa đến các vị trí lắp đặt phức tạp mà không cần dùng thêm khớp nối trung gian. Khi hệ thống được kích hoạt, nước chảy qua ống mềm và phun ra ngoài đầu sprinkler, trong khi thân ống mềm hấp thụ rung động cơ học, bảo vệ ren nối và trần khỏi hư hại.
(Ống chính)
│
│ áp lực nước
▼
┌────────────────┐
│ Nhánh ống PCCC │
└───────┬────────┘
│
[Ren ngoài DN25]
│
╔════════════════════╗
║ Ống mềm YN25-1200 ║ ← dài 1200mm, linh hoạt, hấp thụ rung
╚════════════════════╝
│
[Ren trong ½"/¾"]
│
┌────────┐
│Sprinkler│ ← đầu phun nước
└────────┘
↓
Phun nước chữa cháy
Với cấu trúc này, hệ thống hoạt động ổn định trong cả trạng thái tĩnh và động. Ống mềm giúp giảm ứng suất lên đầu sprinkler và khung trần, đồng thời bảo vệ mối ren khỏi nứt gãy. Khi nhiệt độ đạt ngưỡng kích hoạt (thường 68–74°C), sprinkler mở ra và nước phun bao phủ khu vực cần chữa cháy, lưu lượng ổn định nhờ đường ống mềm không bị gấp khúc.
Ưu điểm nổi bật
Chiều dài tối ưu: 1200 mm cho phép bố trí linh hoạt trong không gian phức tạp, phù hợp với trần cao hoặc có vật cản kết cấu.
Lắp đặt nhanh: Thời gian thi công rút ngắn tới 70% so với ống cứng, không cần hàn hoặc ren lại đầu ống.
Độ bền vượt trội: Ống chịu được rung động, nhiệt độ cao, chống ăn mòn, tuổi thọ hơn 15 năm trong điều kiện bình thường.
Thẩm mỹ và gọn gàng: Thiết kế âm trần, chỉ để lộ đầu sprinkler, phù hợp tiêu chuẩn thiết kế nội thất hiện đại.
Tương thích rộng: Phù hợp mọi loại sprinkler tiêu chuẩn UL/FM và các hệ thống PCCC tuân theo NFPA, TCVN.
Ứng dụng tiêu biểu
Ống mềm Yong Won YN25-1200 được ứng dụng trong các hệ thống sprinkler tại trung tâm thương mại, khu công nghiệp, bãi đỗ xe tầng hầm, phòng trưng bày, nhà kho và các khu vực yêu cầu độ linh hoạt cao khi bố trí đầu phun. Chiều dài 1200 mm đặc biệt hữu ích khi cần đưa đầu phun ra xa dầm trần hoặc vượt qua ống kỹ thuật.
Trong các tòa nhà cao tầng, sản phẩm hỗ trợ điều chỉnh đầu sprinkler theo chiều cao trần khác nhau giữa khu vực hành lang và phòng. Nhờ vậy, nhà thầu có thể dễ dàng hoàn thiện hệ thống PCCC đồng bộ mà không cần tùy chỉnh riêng cho từng vị trí.
Ống mềm YN25-1200 đáp ứng tiêu chuẩn UL/FM quốc tế, đảm bảo lưu lượng nước ổn định và độ kín tuyệt đối, mang lại hiệu quả bảo vệ tối ưu cho toàn bộ khu vực được bảo vệ.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định vị trí đầu sprinkler theo bản vẽ. Sử dụng thước đo khoảng cách giữa nhánh ống và vị trí đầu phun, đảm bảo bán kính uốn không nhỏ hơn 120 mm.
Bước 2: Cố định thanh đỡ lên khung T-bar hoặc trần thạch cao bằng kẹp đi kèm. Giữ thẳng và kiểm tra độ song song với trần.
Bước 3: Lắp đầu ren ngoài của ống mềm vào nhánh ống cấp nước, dùng keo PTFE làm kín, siết vừa đủ lực để không gây xoắn.
Bước 4: Uốn nhẹ ống mềm để đầu còn lại vừa khớp với khung giảm. Không bẻ gấp khúc hoặc ép cong vượt giới hạn.
Bước 5: Lắp đầu sprinkler vào đầu giảm, căn chỉnh hướng phun thẳng đứng. Siết vít bướm giữ cố định vị trí.
Bước 6: Thử áp suất hệ thống ở 13.8 bar trong 30 phút, đảm bảo không rò nước tại các vị trí nối.
Bước 7: Sau khi thử áp đạt yêu cầu, vận hành thử đầu sprinkler bằng kích hoạt nhiệt hoặc mô phỏng dòng nước để kiểm tra tầm phun.
Bước 8: Định kỳ kiểm tra ống mềm, ren nối và khung đỡ ít nhất 6 tháng/lần, đảm bảo an toàn vận hành lâu dài.
Với chiều dài 1200 mm, cấu trúc linh hoạt và tiêu chuẩn quốc tế, ống nối mềm Yong Won YN25-1200 là lựa chọn hoàn hảo cho hệ thống PCCC cần hiệu quả cao, dễ bảo trì và thi công nhanh chóng. Sản phẩm tiếp tục kế thừa chất lượng của dòng Flex Drop Yong Won, mang lại độ tin cậy tuyệt đối cho mọi công trình hiện đại.
