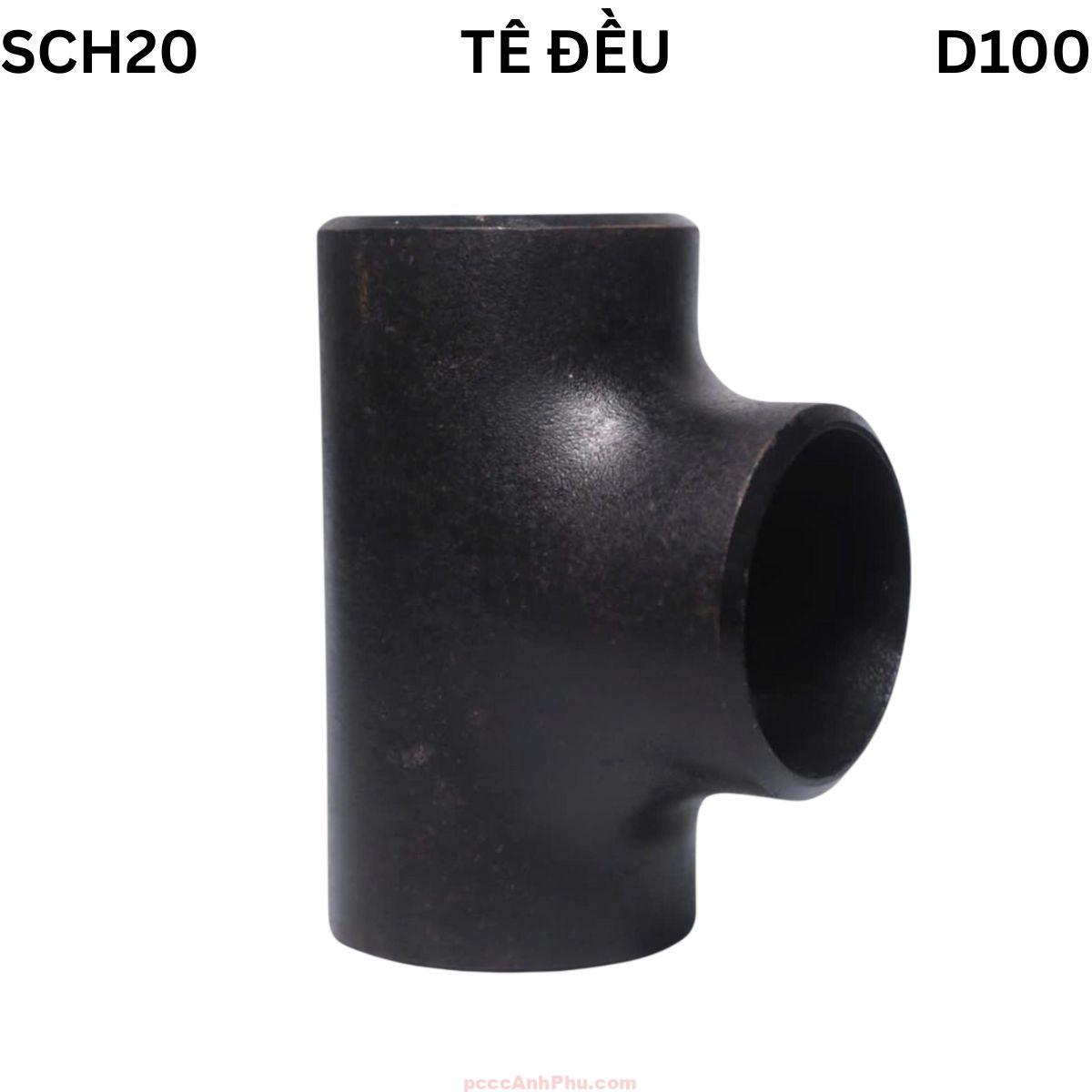

Tê đều thép hàn SCH20 D100

Giới thiệu sản phẩm

Tê đều SCH20 D100 là phụ kiện hàn thép tiêu chuẩn được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, cơ điện (MEP), PCCC và hạ tầng kỹ thuật. Với thiết kế hình chữ “T”, sản phẩm cho phép chia nhánh lưu chất từ ống chính ra hai nhánh phụ cùng đường kính danh nghĩa D100, đảm bảo lưu lượng ổn định, cân bằng áp lực và giảm tổn thất năng lượng trong hệ thống.

Tê đều SCH20 D100 được sản xuất theo tiêu chuẩn Schedule 20 (SCH20) – dòng tiêu chuẩn phổ biến trong ngành ống thép, có độ dày thành 3.05 mm. Sản phẩm được chế tạo từ thép carbon ASTM A234 WPB có khả năng chịu nhiệt, chịu áp lực và chống nứt tốt. Bề mặt được xử lý bằng sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng giúp tăng độ bền, chống rỉ và bảo vệ sản phẩm khỏi tác động môi trường khắc nghiệt.

Với tiêu chuẩn SCH20, tê D100 có độ dày vừa đủ để đảm bảo khả năng chịu áp mà không làm tăng trọng lượng tổng thể của hệ thống. Sản phẩm được sản xuất bằng công nghệ ép nóng và hàn liền khối, mang đến độ đồng tâm cao, độ kín tuyệt đối và khả năng vận hành bền bỉ trong điều kiện áp lực biến thiên. Đây là loại phụ kiện lý tưởng cho hệ thống dẫn nước, khí nén, hơi hoặc dầu trong các nhà máy và công trình kỹ thuật lớn.

Cấu tạo tổng quan

Tê đều SCH20 D100 được cấu tạo gồm ba nhánh bằng nhau, thiết kế cân đối giúp chia dòng chảy đồng đều. Thân tê được làm từ thép carbon nguyên khối, được ép thủy lực hoặc ép nóng để đạt độ dày đồng nhất 3.05 mm. Các đầu tê được vát sẵn 37.5° để thuận tiện cho thao tác hàn, đảm bảo độ kín và độ bám chắc. Bề mặt ngoài được sơn phủ hoặc mạ kẽm nhằm tăng khả năng chống ăn mòn, thích hợp cho cả môi trường trong nhà và ngoài trời.

Thành phần	Vật liệu	Chức năng
Thân tê	Thép carbon ASTM A234 WPB	Chịu áp lực, chia nhánh lưu chất và tạo kết nối chính
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Bảo vệ chống rỉ sét, oxy hóa và mài mòn
Mối nối	Hàn	Tạo liên kết chặt chẽ, kín khít tuyệt đối với ống thép SCH20
Độ dày thành	3.05 mm	Độ dày tiêu chuẩn SCH20, phù hợp cho hệ thống trung áp

Độ dày 3.05 mm giúp tê D100 có thể chịu được áp lực làm việc tới 20 bar mà không bị biến dạng hoặc nứt gãy. Phần trong tê được gia công mịn giúp lưu chất di chuyển trơn tru, hạn chế tụ khí, tích cặn hoặc tạo xoáy dòng. Sau khi ép tạo hình, sản phẩm được xử lý nhiệt và phun bi làm sạch, đảm bảo độ bền cơ học và tuổi thọ cao. Từng lô hàng đều được kiểm tra bằng máy siêu âm và thử áp để đảm bảo đáp ứng tiêu chuẩn ASTM, JIS và BS quốc tế.

Nguyên lý hoạt động

Tê đều SCH20 D100 hoạt động theo nguyên lý chia dòng chảy đồng đều trong hệ thống ống thép. Khi lưu chất đi qua thân chính, áp lực và lưu lượng được chia đều giữa hai nhánh phụ, giúp cân bằng áp lực tổng thể của hệ thống. Thiết kế hình học chính xác và độ dày chuẩn SCH20 giúp sản phẩm giảm tổn thất năng lượng, đảm bảo lưu lượng ổn định và giảm nguy cơ rung, va đập dòng chảy.

      Dòng chính →→→┬→ Nhánh 1
                     │
                     ↓
                   Nhánh 2

Với thành tê dày 3.05 mm, sản phẩm có thể chịu được áp lực biến thiên mà không xảy ra biến dạng tại vị trí chia nhánh – khu vực thường chịu ứng suất cao. Thép carbon ASTM A234 WPB mang lại khả năng chịu nhiệt tốt (0–300°C) và độ bền kéo cao, giúp tê vận hành ổn định trong môi trường khắc nghiệt như hệ thống hơi, dầu hoặc khí nén. Cấu trúc đồng nhất của tê đảm bảo dòng chảy không bị xoáy và giảm thiểu thất thoát áp lực trong đường ống.

Ưu điểm nổi bật

1. Độ dày tiêu chuẩn SCH20: Thành dày 3.05 mm giúp tê chịu áp trung bình – cao, đồng thời giảm trọng lượng so với SCH40.

2. Chống ăn mòn vượt trội: Lớp phủ sơn đen hoặc mạ kẽm nhúng nóng giúp ngăn oxy hóa, kéo dài tuổi thọ trong môi trường ẩm ướt.

3. Độ chính xác cao: Các chi tiết được gia công bằng CNC và kiểm tra bằng laser, đảm bảo góc chia 90° và kích thước đồng tâm hoàn hảo.

4. Dễ thi công: Các đầu tê vát sẵn 37.5°, hỗ trợ thao tác hàn nhanh, chính xác và an toàn.

5. Khả năng tương thích linh hoạt: Dễ dàng kết nối với các loại ống thép tiêu chuẩn SCH20, ống PCCC hoặc ống mạ kẽm thông dụng.

6. Kinh tế và hiệu quả: Trọng lượng nhẹ hơn SCH40 giúp giảm chi phí vật tư, vận chuyển và thời gian lắp đặt.

7. Chịu nhiệt và áp ổn định: Làm việc hiệu quả trong dải nhiệt 0–300°C mà không biến dạng hay bong lớp phủ.

8. Tuổi thọ cao: Khi được mạ kẽm nhúng nóng, sản phẩm đạt tuổi thọ 20–25 năm trong môi trường công nghiệp tiêu chuẩn.

Ứng dụng tiêu biểu

Ngành PCCC: Sử dụng trong hệ thống chia nhánh ống cấp nước chữa cháy, kết nối giữa ống trục chính và nhánh đầu phun hoặc tủ van.

Ngành cơ điện (MEP): Ứng dụng trong đường ống dẫn nước lạnh, khí nén, hơi hoặc dầu kỹ thuật của tòa nhà, nhà máy.

Ngành dầu khí: Phù hợp cho hệ thống dẫn LPG, dầu nhẹ hoặc dung môi trong nhà máy hóa chất và năng lượng.

Ngành xử lý nước: Dùng trong hệ thống lọc, thoát nước, chia dòng và điều tiết lưu lượng trong nhà máy xử lý nước.

Công trình dân dụng: Lắp trong hệ thống cấp thoát nước, ống kỹ thuật và hệ thống tưới tiêu tự động.

Ngành năng lượng: Sử dụng trong nhà máy điện, trạm nhiệt và các hệ thống dẫn dầu, hơi công nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm, đảm bảo không có khuyết tật, nứt hoặc móp. Chuẩn bị dụng cụ hàn và thước căn góc 90°.

Bước 2: Làm sạch vùng hàn, loại bỏ dầu mỡ, gỉ và tạp chất. Nếu tê được mạ kẽm, cần mài nhẹ lớp kẽm tại vùng hàn.

Bước 3: Căn chỉnh hướng tê đúng vị trí thiết kế, hàn đều quanh chu vi, kiểm tra độ thẳng, độ kín và độ đồng tâm sau hàn.

Bước 4: Kiểm tra độ kín bằng nước hoặc khí nén ở áp suất 1.5 lần áp làm việc. Sau khi đạt yêu cầu, sơn hoặc phủ bảo vệ vùng hàn.

Bước 5: Bố trí giá đỡ cách nhau 1.2–1.5m để giảm tải trọng và rung động. Cố định bằng vòng đỡ hoặc khung thép phù hợp.

Bảo trì định kỳ: Kiểm tra định kỳ 12 tháng/lần, sơn lại bề mặt, xử lý vết rỉ hoặc bong sơn nếu có. Trong môi trường ngoài trời, nên phủ thêm lớp epoxy chống tia UV.

Tổng kết: Tê đều SCH20 D100 là phụ kiện chia nhánh tiêu chuẩn có độ dày 3.05 mm, cấu trúc vững chắc, khả năng chống ăn mòn cao và độ kín hoàn hảo. Sản phẩm được thiết kế để vận hành bền bỉ, an toàn, hiệu quả trong các hệ thống ống công nghiệp, cơ điện và PCCC hiện đại.
