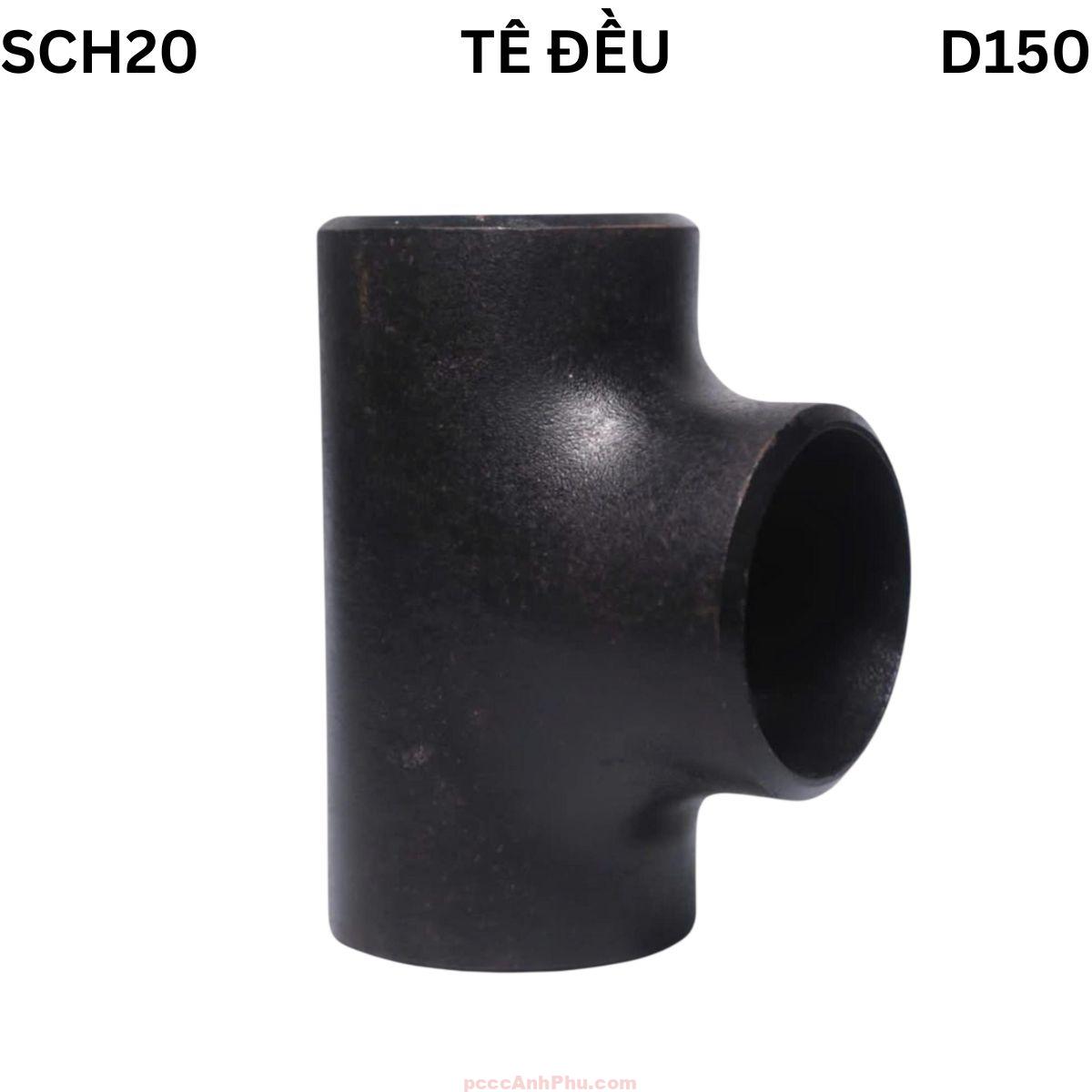

Tê đều thép hàn SCH20 D150

Giới thiệu sản phẩm

Tê đều SCH20 D150 là phụ kiện hàn thép được thiết kế tiêu chuẩn để chia nhánh dòng chảy trong hệ thống ống công nghiệp, cơ điện (MEP), PCCC và hạ tầng kỹ thuật. Với thiết kế hình chữ “T”, sản phẩm cho phép dẫn lưu chất từ đường ống chính ra hai nhánh phụ cùng đường kính danh nghĩa D150, giúp hệ thống hoạt động cân bằng, ổn định và tiết kiệm năng lượng.

Tê đều SCH20 D150 được sản xuất theo tiêu chuẩn Schedule 20 (SCH20) – dòng tiêu chuẩn phổ biến trong hệ thống ống thép trung áp. Độ dày thành 3.40 mm mang lại khả năng chịu áp lực tốt trong khi vẫn đảm bảo trọng lượng nhẹ, dễ thi công. Vật liệu chế tạo là thép carbon ASTM A234 WPB, được phủ bề mặt bằng sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, giúp sản phẩm chống ăn mòn, tăng tuổi thọ trong môi trường khắc nghiệt.

Sản phẩm được gia công bằng công nghệ ép nóng hoặc ép thủy lực, kết hợp xử lý nhiệt để loại bỏ ứng suất dư. Bề mặt trong được mài mịn nhằm giảm ma sát dòng chảy, tăng hiệu suất vận hành. Với cấu trúc đồng nhất và thiết kế cân đối, tê D150 có khả năng chịu va đập và biến dạng tốt, thích hợp cho hệ thống dẫn nước, khí nén, hơi và dầu kỹ thuật quy mô lớn.

Cấu tạo tổng quan

Tê đều SCH20 D150 gồm ba nhánh bằng nhau được hàn liền khối, có độ dày thành tiêu chuẩn 3.40 mm. Phần thân tê được ép từ thép carbon nguyên khối, đảm bảo khả năng chịu lực và độ kín cao. Bề mặt ngoài được xử lý bằng sơn đen hoặc mạ kẽm để chống rỉ, lớp phủ đồng đều giúp tăng tuổi thọ và tính thẩm mỹ. Các đầu tê được vát sẵn 37.5°, giúp thao tác hàn nhanh và tạo mối nối chắc chắn.

Thành phần	Vật liệu	Chức năng
Thân tê	Thép carbon ASTM A234 WPB	Chịu áp, chia dòng và tạo khối kết nối chính
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Chống oxy hóa, rỉ sét và ăn mòn hóa học
Mối nối	Hàn	Tạo liên kết bền, kín tuyệt đối với ống SCH20
Độ dày thành	3.40 mm	Độ dày chuẩn SCH20, chịu áp trung bình – cao

Độ dày 3.40 mm cho phép tê D150 hoạt động ổn định trong môi trường áp suất tới 20 bar mà không bị biến dạng. Quá trình gia công được kiểm soát nghiêm ngặt với máy CNC, đảm bảo kích thước và góc chia chính xác. Sau khi tạo hình, sản phẩm được xử lý nhiệt để nâng cao độ bền kéo và độ dai va đập, đồng thời phun bi làm sạch bề mặt trước khi phủ lớp sơn hoặc kẽm bảo vệ.

Tê đều D150 đáp ứng các tiêu chuẩn quốc tế như ASTM A234, BS EN 10253 và JIS B2311. Nhờ thiết kế tinh gọn, cấu trúc cân đối và bề mặt được xử lý kỹ, sản phẩm dễ dàng lắp đặt trong nhiều hệ thống đường ống, kể cả những môi trường có yêu cầu khắt khe về kỹ thuật và an toàn.

Nguyên lý hoạt động

Tê đều SCH20 D150 hoạt động dựa trên nguyên lý chia dòng chảy cân bằng trong đường ống. Khi lưu chất đi qua thân chính, dòng được phân bổ đều sang hai nhánh phụ có cùng tiết diện, đảm bảo áp lực ổn định và hạn chế thất thoát năng lượng. Với thiết kế đồng tâm và độ dày đồng đều, tê giúp dòng chảy di chuyển mượt mà mà không tạo xoáy hoặc điểm tụ áp.

      Dòng chính →→→┬→ Nhánh 1
                     │
                     ↓
                   Nhánh 2

Với độ dày thành 3.40 mm, tê D150 chịu được áp lực cao và biến thiên dòng chảy liên tục mà không xảy ra biến dạng tại điểm chia. Thép carbon A234 WPB giúp sản phẩm duy trì độ bền cơ học cao, chịu nhiệt tốt trong dải 0–300°C. Nhờ cấu trúc liền khối và bề mặt trong mịn, tê giúp giảm ma sát, nâng cao hiệu suất lưu thông và đảm bảo tuổi thọ hệ thống.

Ưu điểm nổi bật

1. Độ dày chuẩn SCH20: Thành 3.40 mm đảm bảo khả năng chịu áp lực và va đập tốt, phù hợp hệ thống trung áp.

2. Bề mặt chống ăn mòn: Lớp phủ sơn đen hoặc mạ kẽm bảo vệ khỏi oxy hóa, rỉ sét và tác động môi trường.

3. Cấu trúc liền khối: Gia công ép nóng nguyên khối, tăng độ bền và kín khít trong suốt quá trình vận hành.

4. Dễ lắp đặt: Các đầu tê vát sẵn 37.5°, hỗ trợ hàn nhanh, giảm thời gian thi công và tăng độ chính xác.

5. Độ chính xác cao: Gia công CNC, kiểm tra laser, đảm bảo góc chia đúng 90° và độ đồng tâm tuyệt đối.

6. Hiệu quả kinh tế: Trọng lượng nhẹ giúp tiết kiệm chi phí vật tư, nhân công và vận chuyển.

7. Chịu nhiệt ổn định: Làm việc bền bỉ trong dải 0–300°C mà không nứt, cong hoặc bong lớp phủ bảo vệ.

8. Tuổi thọ dài hạn: Khi được mạ kẽm nhúng nóng, tuổi thọ có thể đạt hơn 25 năm trong điều kiện tiêu chuẩn công nghiệp.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng trong các hệ thống chia nhánh nước chữa cháy, kết nối giữa ống trục và đầu phun hoặc tủ van điều áp.

Ngành cơ điện (MEP): Ứng dụng trong đường ống dẫn nước lạnh, khí nén, dầu và hơi trong nhà máy, tòa nhà thương mại.

Ngành dầu khí: Lắp đặt trong hệ thống dẫn LPG, dầu nhẹ, dung môi hoặc hóa chất chịu áp trung bình.

Ngành xử lý nước: Sử dụng trong hệ thống lọc, thoát nước và chia lưu lượng nước trong nhà máy công nghiệp.

Công trình dân dụng: Lắp đặt trong hệ thống cấp thoát nước, ống kỹ thuật và hạ tầng tưới tiêu.

Ngành năng lượng: Dùng trong nhà máy điện, hóa chất, hệ thống dẫn hơi và dẫn dầu truyền nhiệt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm, đảm bảo không có nứt, rỗ hoặc biến dạng. Chuẩn bị máy hàn, ke căn góc và dụng cụ bảo hộ.

Bước 2: Làm sạch vùng hàn, mài nhẹ lớp phủ tại mép hàn nếu có để tăng độ bám dính và độ kín của mối nối.

Bước 3: Căn chỉnh tê đúng hướng chia nhánh theo sơ đồ hệ thống. Hàn đều quanh chu vi, đảm bảo mối hàn liên tục và chắc chắn.

Bước 4: Thử kín hệ thống bằng nước hoặc khí nén ở áp lực gấp 1.5 lần áp làm việc. Sau khi kiểm tra đạt yêu cầu, sơn phủ bảo vệ vùng hàn.

Bước 5: Lắp giá đỡ hoặc gối đỡ cách nhau 1.5m để giảm rung động. Cố định chắc chắn bằng khung thép hoặc vòng kẹp chịu lực.

Bảo trì định kỳ: Vệ sinh, kiểm tra lớp sơn bảo vệ và mối hàn định kỳ 12 tháng/lần. Nếu lắp ngoài trời, nên phủ thêm lớp epoxy hai thành phần chống tia UV.

Tổng kết: Tê đều SCH20 D150 là phụ kiện hàn thép chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật SCH20 với độ dày 3.40 mm. Sản phẩm mang lại hiệu suất vận hành ổn định, khả năng chịu áp và chống ăn mòn vượt trội, phù hợp cho mọi hệ thống đường ống công nghiệp và dân dụng hiện đại.
