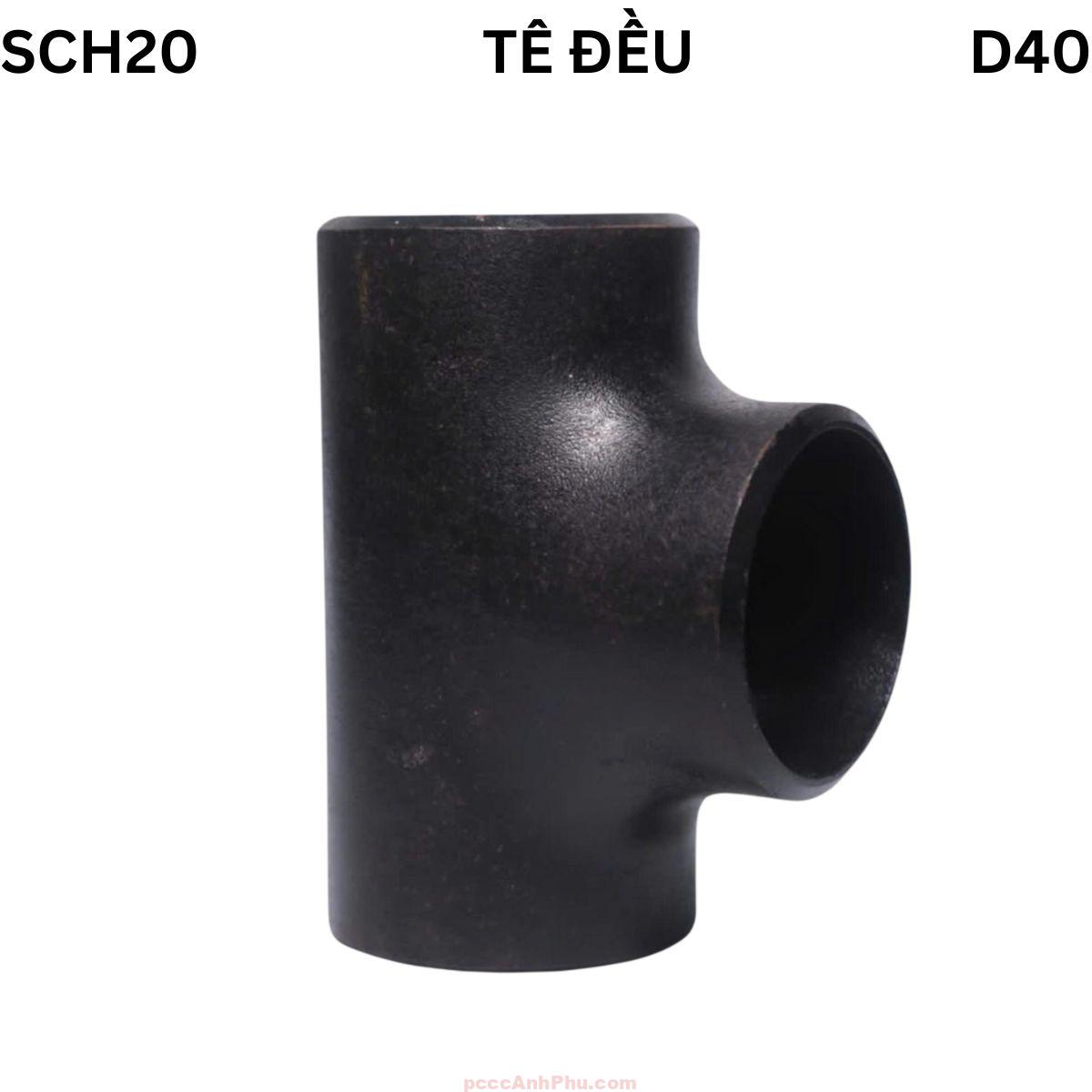

Tê đều thép hàn SCH20 D40

Giới thiệu sản phẩm

Tê đều SCH20 D40 là phụ kiện thép hàn tiêu chuẩn dùng trong các hệ thống đường ống kỹ thuật, giúp chia nhánh dòng chảy theo dạng hình chữ “T” giữa ba ống cùng đường kính danh nghĩa. Đây là sản phẩm phổ biến trong các hệ thống ống công nghiệp, PCCC, cơ điện (MEP) và dẫn nước, được chế tạo theo tiêu chuẩn Schedule 20 (SCH20) – bảo đảm độ dày, độ bền và khả năng chịu áp lực phù hợp cho ứng dụng thực tế.

Tê đều SCH20 D40 có độ dày thành 2.77 mm, được sản xuất bằng thép carbon chất lượng cao. Sản phẩm có khả năng chịu áp suất làm việc đến 20 bar, đảm bảo độ an toàn và độ bền ổn định trong quá trình vận hành lâu dài. Với lớp phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, tê D40 có khả năng chống ăn mòn, hạn chế rỉ sét và kéo dài tuổi thọ trong môi trường ẩm hoặc ngoài trời.

Nhờ tiêu chuẩn SCH20, sản phẩm đạt được tỷ lệ cân bằng giữa độ dày, trọng lượng và chi phí. Với kích thước D40, tê thích hợp cho các hệ thống trung áp, đảm bảo khả năng chịu uốn và chống biến dạng tốt khi hàn. Từng sản phẩm được gia công chính xác, kiểm định góc chia, độ dày và bề mặt trong để đảm bảo lưu lượng ổn định, giảm tổn thất áp và không gây nhiễu dòng chảy trong hệ thống.

Cấu tạo tổng quan

Tê đều SCH20 D40 có cấu tạo gồm ba nhánh bằng nhau, được hàn liền khối hoặc ép nóng từ thép carbon ASTM A234 WPB. Bên ngoài phủ lớp sơn hoặc kẽm bảo vệ, bên trong được xử lý mịn để dòng chảy lưu thông dễ dàng. Phần mép hàn được vát 37.5° để tăng khả năng bám dính và độ kín của mối hàn, phù hợp cho hầu hết hệ thống ống tiêu chuẩn SCH20.

Thành phần	Vật liệu	Chức năng
Thân tê	Thép carbon ASTM A234 WPB	Tạo thân chính, chịu áp lực và tải trọng cơ học
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Ngăn oxy hóa, chống ăn mòn và bảo vệ kim loại
Mối nối	Hàn	Liên kết chặt với ống SCH20, đảm bảo kín tuyệt đối
Độ dày thành	2.77 mm	Độ dày chuẩn SCH20, phù hợp áp trung bình

Độ dày 2.77 mm mang lại sự cân bằng lý tưởng cho cút D40 giữa độ bền và trọng lượng. Quá trình chế tạo được thực hiện bằng công nghệ ép nóng hoặc ép thủy lực, đảm bảo độ chính xác cao. Sau khi tạo hình, tê được xử lý nhiệt để loại bỏ ứng suất dư, giúp tăng độ bền kéo và khả năng chịu biến dạng khi hàn. Toàn bộ bề mặt sau đó được phun bi làm sạch, sơn hoặc mạ kẽm để chống ăn mòn.

Bên trong tê được gia công mịn để giảm ma sát dòng chảy. Khi kết nối vào hệ thống, dòng chảy sẽ phân bố đều giữa các nhánh mà không gây tắc nghẽn hoặc rung. Tất cả các sản phẩm đều được kiểm định độ dày, kích thước và độ kín khít bằng công nghệ đo laser hiện đại trước khi xuất xưởng, đảm bảo đáp ứng tiêu chuẩn ASTM, BS EN, và JIS quốc tế.

Nguyên lý hoạt động

Tê đều SCH20 D40 hoạt động theo nguyên lý chia dòng – tức là khi lưu chất đi vào nhánh chính, dòng chảy được phân chia đều sang hai hướng nhánh phụ. Nhờ cấu tạo cân đối và bề mặt trong nhẵn, tê đảm bảo lưu lượng ổn định, giảm áp lực cục bộ và hạn chế tổn thất năng lượng trong hệ thống.

      Dòng chính →→→┬→ Nhánh 1
                     │
                     ↓
                   Nhánh 2

Thành dày 2.77 mm cho phép tê D40 chịu được áp suất làm việc trung bình mà không bị phồng, nứt hoặc cong. Khi lắp đặt trong hệ thống ống dẫn nước, khí nén hoặc hơi, cút duy trì độ kín cao, hạn chế rò rỉ và đảm bảo hoạt động ổn định lâu dài. Vật liệu thép carbon có khả năng chịu nhiệt và áp tốt, giúp tê hoạt động bền vững trong điều kiện áp lực biến động hoặc nhiệt độ cao.

Ưu điểm nổi bật

1. Độ dày chuẩn SCH20: Thành dày 2.77 mm giúp sản phẩm chịu áp lực tốt mà vẫn nhẹ, dễ thi công và tiết kiệm vật tư.

2. Khả năng chống ăn mòn vượt trội: Bề mặt phủ sơn đen hoặc mạ kẽm giúp ngăn oxy hóa, đảm bảo tuổi thọ cao trong môi trường ẩm.

3. Gia công chính xác: Góc chia 90° được đo laser, độ đồng tâm cao giúp dòng chảy ổn định, không tạo xoáy.

4. Dễ lắp đặt: Các đầu được vát sẵn, thuận tiện khi hàn, tiết kiệm thời gian và đảm bảo mối nối bền chắc.

5. Tương thích linh hoạt: Lắp vừa với các loại ống SCH20, ống thép mạ kẽm hoặc hệ thống PCCC, cơ điện tiêu chuẩn quốc tế.

6. Kinh tế và hiệu quả: Giảm chi phí vật tư so với SCH40 mà vẫn đảm bảo chất lượng cơ học tương đương.

7. Chịu nhiệt ổn định: Làm việc bền trong dải 0–300°C, không cong vênh, nứt hoặc bong lớp phủ.

8. Tuổi thọ cao: Với lớp mạ kẽm nhúng nóng, sản phẩm đạt tuổi thọ trên 20 năm trong môi trường khắc nghiệt.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng trong hệ thống chia nhánh đường ống chữa cháy, nối ống trục với các đầu phun hoặc van điều hướng khu vực.

Ngành cơ điện (MEP): Ứng dụng trong hệ thống nước lạnh, khí nén, dầu hoặc hơi nóng trong tòa nhà, nhà xưởng.

Ngành dầu khí: Lắp đặt trong hệ thống dẫn dầu nhẹ, khí LPG hoặc dung môi kỹ thuật ở áp suất trung bình.

Ngành xử lý nước: Dùng trong hệ thống lọc, thoát nước, chia nhánh lưu lượng trong nhà máy xử lý nước.

Công trình dân dụng: Lắp trong hệ thống cấp thoát nước tòa nhà, ống kỹ thuật và hệ thống tưới tiêu.

Ngành năng lượng: Sử dụng trong nhà máy điện, trạm dẫn hơi và các hệ thống truyền nhiệt công nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm trước khi lắp, đảm bảo không có khuyết tật, cong hoặc nứt. Chuẩn bị thiết bị hàn và thước căn góc.

Bước 2: Làm sạch vùng hàn, loại bỏ dầu mỡ và tạp chất. Với tê mạ kẽm, mài nhẹ vùng hàn để đảm bảo bám chắc.

Bước 3: Căn chỉnh hướng tê theo sơ đồ đường ống, hàn quanh chu vi đều tay, kiểm tra độ thẳng và độ kín mối hàn.

Bước 4: Thử kín hệ thống bằng nước hoặc khí nén ở 1.5 lần áp làm việc. Sau đó, sơn hoặc phủ kẽm nguội bảo vệ mối hàn.

Bước 5: Đặt giá đỡ cách nhau 1.2–1.5m để giảm tải, hạn chế rung động tại điểm nhánh. Dùng vòng đỡ hoặc khung thép cố định chắc chắn.

Bảo trì định kỳ: Kiểm tra lớp sơn, xử lý sớm vết rỉ, vệ sinh bụi bẩn định kỳ 6–12 tháng. Trong môi trường ngoài trời, nên sơn thêm lớp epoxy bảo vệ UV.

Tổng kết: Tê đều SCH20 D40 là phụ kiện kết nối thiết yếu trong hệ thống đường ống công nghiệp. Với độ dày chuẩn SCH20, cấu trúc chính xác và lớp phủ bảo vệ bền bỉ, sản phẩm mang lại hiệu quả vận hành cao, tuổi thọ dài và chi phí đầu tư hợp lý cho mọi công trình kỹ thuật hiện đại.
