Tê đều thép hàn SCH20 D50

Giới thiệu sản phẩm

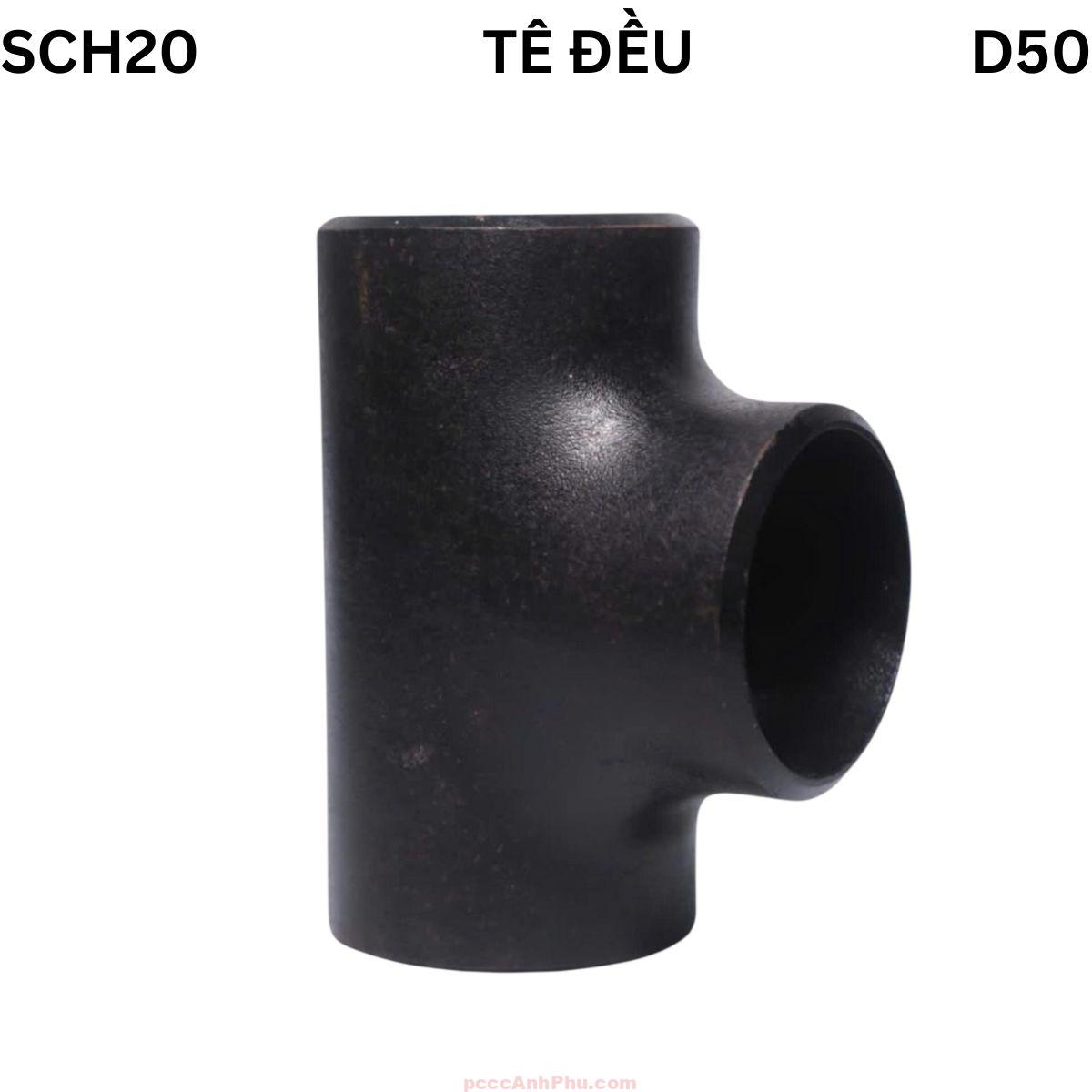

Tê đều SCH20 D50 là phụ kiện hàn thép tiêu chuẩn được sử dụng để chia nhánh dòng chảy trong các hệ thống đường ống kỹ thuật, cơ điện (MEP), PCCC và công nghiệp. Sản phẩm có cấu tạo hình chữ “T”, ba đầu bằng nhau, dùng để dẫn lưu chất từ đường ống chính ra hai nhánh phụ có cùng đường kính danh nghĩa D50. Với kích thước vừa phải, tê D50 là loại được ứng dụng phổ biến trong các công trình kỹ thuật và hạ tầng dân dụng hiện nay.

Tê đều SCH20 D50 được sản xuất từ thép carbon chất lượng cao theo tiêu chuẩn Schedule 20 (SCH20), đảm bảo độ dày thành ống 2.77 mm. Tiêu chuẩn SCH20 giúp cân bằng giữa khả năng chịu áp lực, độ bền cơ học và trọng lượng nhẹ, phù hợp với hệ thống trung áp. Bề mặt sản phẩm được phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng để chống oxy hóa, ăn mòn và tăng tuổi thọ trong môi trường khắc nghiệt.

Với tiêu chuẩn SCH20, sản phẩm đạt độ bền ổn định, trọng lượng nhẹ hơn SCH40 khoảng 20–25%, giúp quá trình vận chuyển, lắp đặt và bảo trì thuận lợi hơn. Cấu trúc tê được thiết kế liền khối, đảm bảo độ đồng tâm và độ kín khít cao, giảm tối đa hiện tượng rò rỉ hoặc rung động trong quá trình vận hành. Đây là loại tê lý tưởng cho hệ thống ống dẫn nước, khí nén, hơi nóng và các ứng dụng công nghiệp quy mô vừa.

Cấu tạo tổng quan

Tê đều SCH20 D50 được chế tạo từ thép carbon ASTM A234 WPB bằng công nghệ ép nóng hoặc ép thủy lực hiện đại. Bên trong tê được gia công mịn, đảm bảo dòng chảy ổn định và giảm ma sát. Các đầu được vát sẵn để thuận tiện cho hàn, tăng độ bám của mối nối và độ kín tuyệt đối. Toàn bộ sản phẩm được xử lý nhiệt sau khi ép để loại bỏ ứng suất dư và nâng cao độ bền cơ học.

Thành phần	Vật liệu	Chức năng
Thân tê	Thép carbon ASTM A234 WPB	Tạo khối chính, chịu áp và dẫn hướng dòng chảy
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Chống rỉ sét, oxy hóa và tăng tuổi thọ
Mối nối	Hàn	Liên kết chắc chắn, kín khít với ống tiêu chuẩn SCH20
Độ dày thành	2.77 mm	Độ dày chuẩn SCH20, chịu áp trung bình

Với độ dày 2.77 mm, tê D50 có khả năng chịu được áp suất làm việc lên đến 20 bar mà không bị biến dạng. Bề mặt bên trong được mài nhẵn, giúp dòng chảy không bị cản trở và giảm tổn thất áp suất. Sau khi hoàn thiện, sản phẩm được phun bi làm sạch và phủ lớp sơn hoặc kẽm để bảo vệ khỏi oxy hóa và rỉ sét trong quá trình vận hành. Các góc chia được gia công chính xác 90°, đảm bảo phân chia dòng chảy đồng đều giữa các nhánh.

Tất cả sản phẩm đều được kiểm tra bằng công nghệ đo laser để đảm bảo độ dày thành, góc chia và độ đồng tâm đạt chuẩn. Tê đều SCH20 D50 tuân thủ các tiêu chuẩn quốc tế như ASTM A234, BS EN 10253 và JIS B2311, đảm bảo khả năng tương thích cao trong mọi hệ thống đường ống công nghiệp.

Nguyên lý hoạt động

Tê đều SCH20 D50 hoạt động dựa trên nguyên lý chia dòng chảy đều trong đường ống. Khi dòng lưu chất đi vào thân chính, áp lực được phân bố cân bằng giữa hai nhánh, giúp duy trì lưu lượng ổn định và giảm rung động trong hệ thống. Độ dày thành ống theo chuẩn SCH20 đảm bảo khả năng chịu áp lực tốt mà không bị cong hoặc nứt tại vị trí chia nhánh.

      Dòng chính →→→┬→ Nhánh 1
                     │
                     ↓
                   Nhánh 2

Với vật liệu thép carbon ASTM A234 WPB, tê D50 có khả năng chịu nhiệt và áp lực cao, phù hợp với hệ thống nước nóng, khí nén hoặc hơi công nghiệp. Thiết kế liền khối và bề mặt trong mịn giúp giảm ma sát, tránh hình thành xoáy dòng, từ đó tăng hiệu suất lưu thông và giảm tổn thất năng lượng. Cấu trúc cân đối giữa ba nhánh còn giúp sản phẩm ổn định cơ học, không gây ứng suất lệch tại điểm hàn.

Ưu điểm nổi bật

1. Độ dày chuẩn SCH20: Thành 2.77 mm đảm bảo cân bằng giữa độ bền và trọng lượng, phù hợp cho hệ thống trung áp.

2. Bề mặt chống ăn mòn: Lớp phủ sơn đen hoặc mạ kẽm nhúng nóng giúp bảo vệ khỏi oxy hóa, kéo dài tuổi thọ sản phẩm.

3. Cấu trúc chính xác: Góc chia 90° được kiểm tra laser, đảm bảo độ đồng tâm và độ kín cao khi hàn nối.

4. Dễ lắp đặt: Các đầu tê được vát mép 37.5°, thuận tiện cho thao tác hàn, giúp tiết kiệm thời gian thi công.

5. Tương thích đa dạng: Phù hợp lắp với ống SCH20, ống thép mạ kẽm hoặc ống tiêu chuẩn ASTM, BS, JIS.

6. Hiệu quả kinh tế: Nhẹ hơn SCH40 giúp giảm chi phí vật tư, vận chuyển và nhân công lắp đặt.

7. Chịu nhiệt ổn định: Làm việc tốt trong dải 0–300°C mà không cong vênh hoặc bong lớp phủ.

8. Tuổi thọ cao: Khi được mạ kẽm nhúng nóng, tuổi thọ có thể đạt 20–25 năm trong điều kiện tiêu chuẩn.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng trong các tuyến ống chia nhánh hệ thống chữa cháy, trạm bơm hoặc khu vực phân phối nước áp lực cao.

Ngành cơ điện (MEP): Ứng dụng trong hệ thống nước lạnh, khí nén, dầu và hơi, kết nối giữa đường ống trục và ống nhánh.

Ngành dầu khí: Lắp đặt trong hệ thống dẫn khí LPG, dầu nhẹ, dung môi hoặc hóa chất có áp trung bình.

Ngành xử lý nước: Dùng trong hệ thống lọc, thoát nước, tuần hoàn nước kỹ thuật tại nhà máy xử lý nước.

Công trình dân dụng: Ứng dụng trong hệ thống cấp thoát nước khu dân cư, tòa nhà, xưởng sản xuất và khu công nghiệp.

Ngành năng lượng: Sử dụng trong hệ thống hơi, dẫn dầu, chất truyền nhiệt hoặc các tuyến ống phụ trợ trong nhà máy điện.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm, đảm bảo không có vết nứt, móp hoặc khuyết tật. Chuẩn bị máy hàn và ke căn góc 90°.

Bước 2: Làm sạch vùng hàn bằng bàn chải thép hoặc khăn lau dầu mỡ. Nếu tê có mạ kẽm, mài nhẹ vùng hàn để tăng độ bám.

Bước 3: Căn chỉnh tê đúng vị trí chia nhánh theo sơ đồ đường ống. Tiến hành hàn đều quanh chu vi và kiểm tra độ thẳng của ống.

Bước 4: Thử kín hệ thống bằng nước hoặc khí nén ở 1.5 lần áp suất làm việc. Sau khi đạt yêu cầu, sơn hoặc phủ kẽm nguội bảo vệ vùng hàn.

Bước 5: Lắp giá đỡ cách nhau 1.2–1.5m để giảm rung động và tải trọng tại vị trí chia nhánh. Cố định bằng vòng đỡ hoặc khung thép chắc chắn.

Bảo trì định kỳ: Kiểm tra lớp phủ, vệ sinh bụi bẩn, xử lý vết rỉ định kỳ 12 tháng/lần. Trong môi trường ngoài trời, nên phủ thêm sơn epoxy hai lớp để tăng khả năng chống tia UV.

Tổng kết: Tê đều SCH20 D50 là phụ kiện nối ống tiêu chuẩn, đảm bảo hiệu suất vận hành ổn định, độ bền cơ học cao và khả năng chống ăn mòn vượt trội. Với cấu trúc chính xác, độ dày chuẩn SCH20 và thiết kế tối ưu, sản phẩm mang lại hiệu quả kinh tế – kỹ thuật cao, phù hợp cho mọi hệ thống ống công nghiệp và dân dụng.
