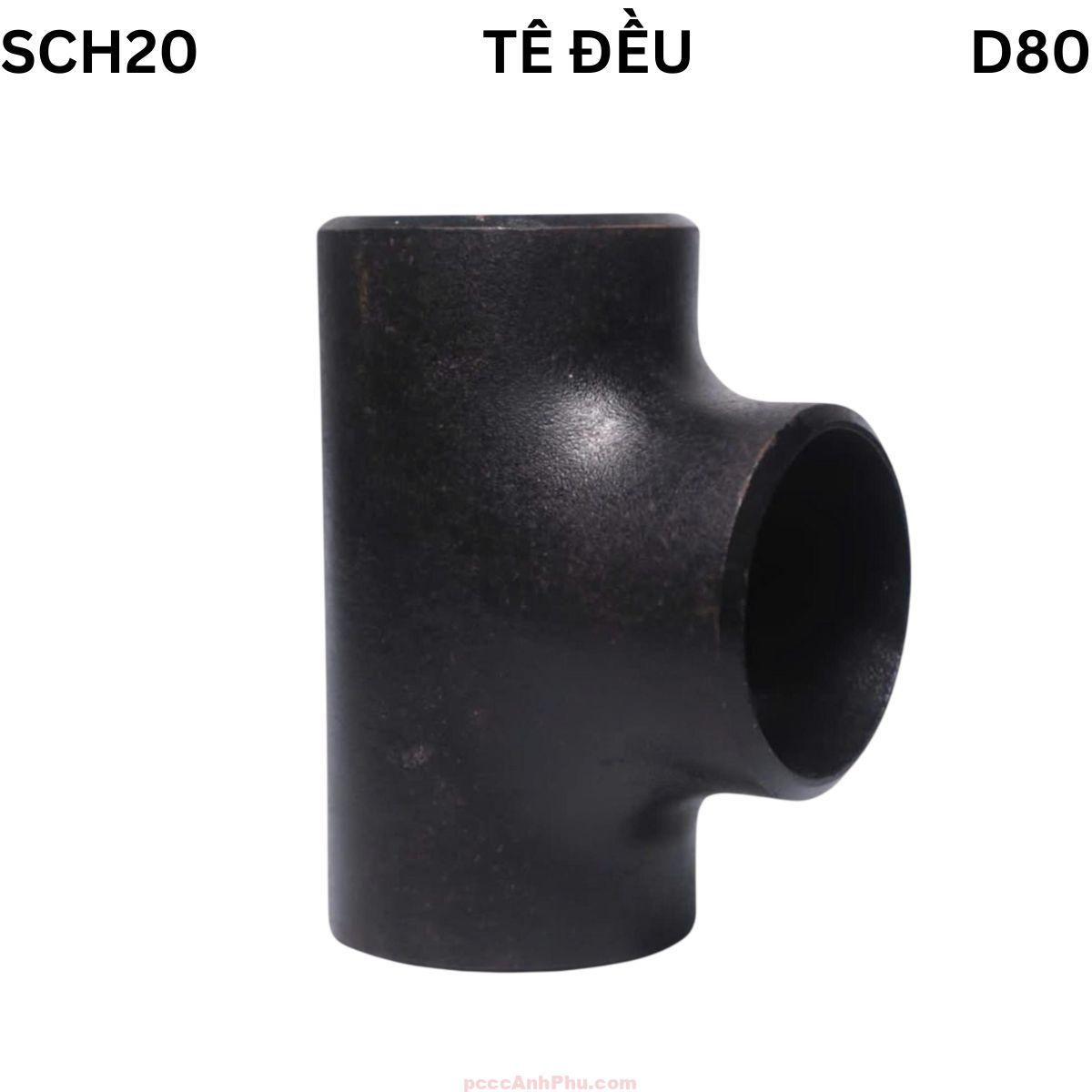

Tê đều thép hàn SCH20 D80

Giới thiệu sản phẩm

Tê đều SCH20 D80 là phụ kiện hàn thép tiêu chuẩn được sử dụng để chia nhánh dòng chảy trong hệ thống ống công nghiệp, cơ điện (MEP), PCCC và đường ống kỹ thuật hạ tầng. Sản phẩm có thiết kế hình chữ “T”, với ba nhánh có cùng đường kính danh nghĩa D80, cho phép phân phối lưu chất đồng đều và ổn định trong hệ thống. Đây là một trong những kích thước tê phổ biến, phù hợp với các đường ống trung áp và cao áp cỡ vừa.

Tê đều SCH20 D80 được sản xuất theo tiêu chuẩn Schedule 20 (SCH20) với độ dày thành ống 3.05 mm. Sản phẩm được chế tạo từ thép carbon ASTM A234 WPB – loại vật liệu có độ bền kéo và khả năng chịu nhiệt tốt, thích hợp cho cả môi trường khô và ẩm. Với lớp phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, tê D80 có khả năng chống oxy hóa, rỉ sét và mài mòn trong suốt quá trình sử dụng, kể cả trong môi trường khắc nghiệt.

Với tiêu chuẩn SCH20, sản phẩm có trọng lượng nhẹ hơn khoảng 20% so với SCH40 nhưng vẫn duy trì khả năng chịu áp lực tốt. Kết cấu đồng nhất, liền khối giúp tê D80 chịu được va đập, rung động và áp suất dao động trong hệ thống. Đây là phụ kiện lý tưởng cho các hệ thống dẫn nước, khí nén, hơi nóng và dầu kỹ thuật trong các công trình nhà máy, khu công nghiệp, hoặc hạ tầng dân dụng.

Cấu tạo tổng quan

Tê đều SCH20 D80 có cấu tạo gồm ba nhánh bằng nhau được hàn liền khối. Thân tê được ép nóng hoặc ép thủy lực từ thép carbon chất lượng cao, đảm bảo độ đồng nhất vật liệu và khả năng chịu áp tốt. Các đầu tê được vát sẵn 37.5° để thuận tiện khi hàn nối, đảm bảo độ kín tuyệt đối. Lớp phủ ngoài được xử lý bằng sơn đen, mạ điện phân hoặc kẽm nhúng nóng, tùy theo môi trường sử dụng và yêu cầu kỹ thuật của công trình.

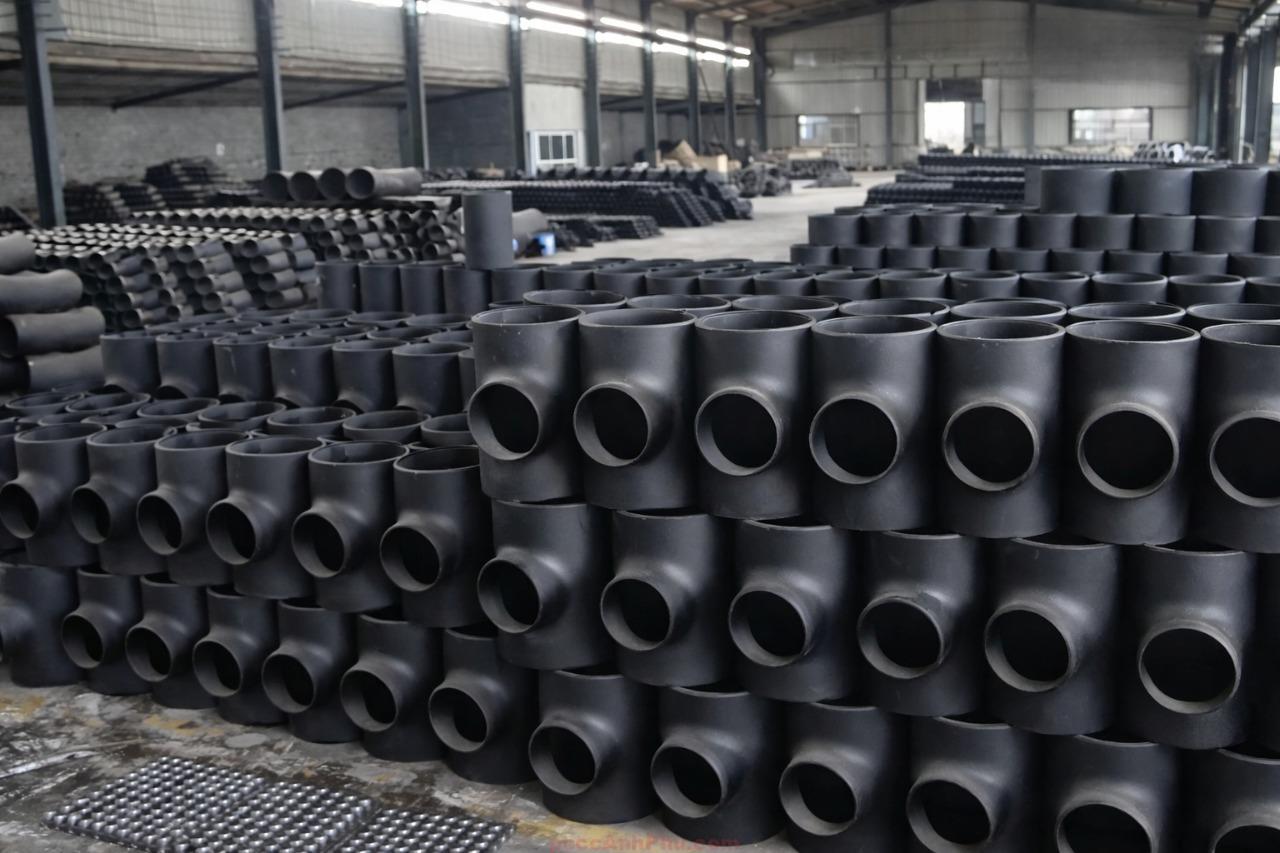

Độ dày 3.05 mm giúp tê D80 đạt được sự cân bằng giữa độ bền cơ học và trọng lượng hợp lý. Quá trình sản xuất được kiểm soát nghiêm ngặt bằng công nghệ CNC và máy đo laser, đảm bảo độ chính xác cao cho từng chi tiết. Sau khi ép tạo hình, sản phẩm được xử lý nhiệt để loại bỏ ứng suất dư và nâng cao độ bền kéo. Phần trong của tê được mài mịn, giúp dòng lưu chất di chuyển trơn tru, giảm ma sát và hạn chế tích tụ cặn.

Trước khi xuất xưởng, tất cả các tê đều được kiểm định độ dày, độ đồng tâm và khả năng chịu áp bằng phương pháp siêu âm và thử áp lực. Tê đều SCH20 D80 đáp ứng các tiêu chuẩn quốc tế như ASTM A234, BS EN 10253 và JIS B2311, đảm bảo tương thích với các hệ thống ống tiêu chuẩn toàn cầu.

Nguyên lý hoạt động

Tê đều SCH20 D80 hoạt động theo nguyên lý chia dòng chảy đồng đều. Khi lưu chất đi qua thân chính, dòng được phân phối cân bằng sang hai nhánh phụ cùng kích thước danh nghĩa. Cấu trúc liền khối và độ dày đồng đều giúp phân bố áp lực ổn định, giảm hiện tượng xoáy dòng hoặc tụ áp. Thiết kế hình học chính xác giúp hạn chế thất thoát năng lượng và tăng hiệu suất hệ thống đường ống.

      Dòng chính →→→┬→ Nhánh 1
                     │
                     ↓
                   Nhánh 2

Với độ dày thành 3.05 mm, tê D80 có thể chịu được áp lực làm việc tới 20 bar mà không biến dạng. Vật liệu thép carbon có khả năng chịu mỏi, chịu nhiệt và chịu va đập tốt, phù hợp với môi trường áp suất biến thiên và nhiệt độ cao. Bề mặt trong được xử lý nhẵn giúp giảm ma sát, tránh hiện tượng nghẽn cục bộ và cải thiện tốc độ lưu thông của dòng chảy.

Ưu điểm nổi bật

1. Độ dày tiêu chuẩn SCH20: Thành 3.05 mm đảm bảo khả năng chịu áp lực và va đập tốt mà vẫn giữ trọng lượng nhẹ.

2. Bề mặt chống oxy hóa: Lớp phủ sơn đen hoặc mạ kẽm giúp bảo vệ tê khỏi rỉ sét, ăn mòn và các tác nhân môi trường.

3. Cấu trúc liền khối: Được ép nóng từ thép nguyên khối, tăng độ bền và giảm nguy cơ rò rỉ trong vận hành.

4. Dễ lắp đặt: Các đầu tê vát sẵn, thuận tiện cho hàn, giúp rút ngắn thời gian thi công và tăng độ kín khít.

5. Độ chính xác cao: Gia công bằng công nghệ CNC, kiểm tra laser, đảm bảo kích thước đúng tiêu chuẩn quốc tế.

6. Chi phí tối ưu: Nhẹ hơn SCH40, tiết kiệm vật tư và nhân công, phù hợp cho dự án quy mô lớn.

7. Chịu nhiệt tốt: Làm việc ổn định trong môi trường nhiệt độ 0–300°C mà không cong vênh hay bong lớp phủ.

8. Tuổi thọ dài hạn: Với lớp mạ kẽm nhúng nóng, tuổi thọ sử dụng có thể đạt tới 25 năm trong điều kiện công nghiệp.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng trong hệ thống chia nhánh ống nước chữa cháy, kết nối giữa ống trục chính và ống đầu phun.

Ngành cơ điện (MEP): Ứng dụng trong các hệ thống nước lạnh, khí nén, dầu và hơi nóng trong nhà máy, tòa nhà và khu công nghiệp.

Ngành dầu khí: Phù hợp cho hệ thống dẫn khí LPG, dầu nhẹ, dung môi và các đường ống trung áp.

Ngành xử lý nước: Sử dụng trong hệ thống lọc, thoát nước hoặc tuần hoàn nước trong công nghiệp và dân dụng.

Công trình dân dụng: Dùng trong mạng cấp thoát nước, ống kỹ thuật và hệ thống tưới tiêu.

Ngành năng lượng: Ứng dụng trong hệ thống dẫn hơi, dẫn dầu và đường ống truyền nhiệt trong nhà máy điện và hóa chất.

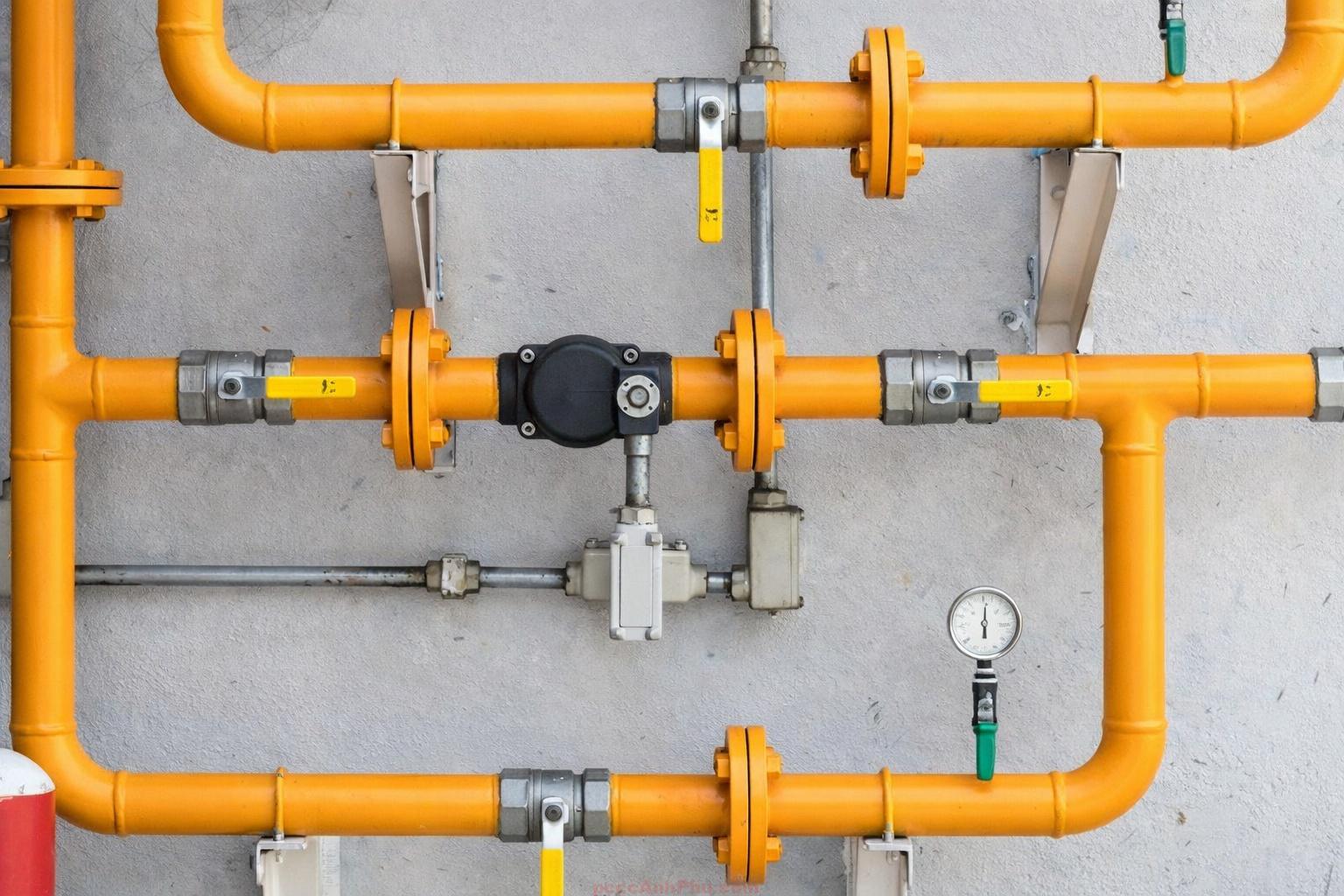

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra bề mặt sản phẩm, đảm bảo không có nứt, móp hoặc khuyết tật. Chuẩn bị thiết bị hàn và dụng cụ căn chỉnh góc.

Bước 2: Làm sạch bề mặt vùng hàn, mài nhẹ lớp kẽm (nếu có) để tăng độ bám và tránh khói hàn.

Bước 3: Căn chỉnh hướng tê đúng với sơ đồ đường ống, hàn đều quanh chu vi, kiểm tra độ đồng tâm bằng thước đo laser hoặc mắt thường.

Bước 4: Thử kín bằng nước hoặc khí nén ở áp lực gấp 1.5 lần áp làm việc. Sau khi đạt yêu cầu, phủ sơn bảo vệ vùng hàn chống rỉ.

Bước 5: Lắp giá đỡ hoặc vòng đỡ cách nhau 1.2–1.5m để giảm tải trọng tại điểm chia nhánh. Cố định bằng khung thép hoặc móc treo chuyên dụng.

Bảo trì định kỳ: Kiểm tra lớp sơn, vệ sinh và sơn lại 12 tháng/lần. Trong môi trường ngoài trời, nên phủ thêm lớp epoxy hai thành phần để chống tia UV và oxy hóa.

Tổng kết: Tê đều SCH20 D80 là phụ kiện chia nhánh tiêu chuẩn có độ dày 3.05 mm, cấu trúc chắc chắn, độ kín cao và tuổi thọ bền. Với lớp phủ chống ăn mòn và khả năng tương thích linh hoạt với hệ thống ống công nghiệp, sản phẩm mang lại hiệu quả vận hành ổn định, an toàn và tiết kiệm lâu dài cho mọi dự án kỹ thuật.
