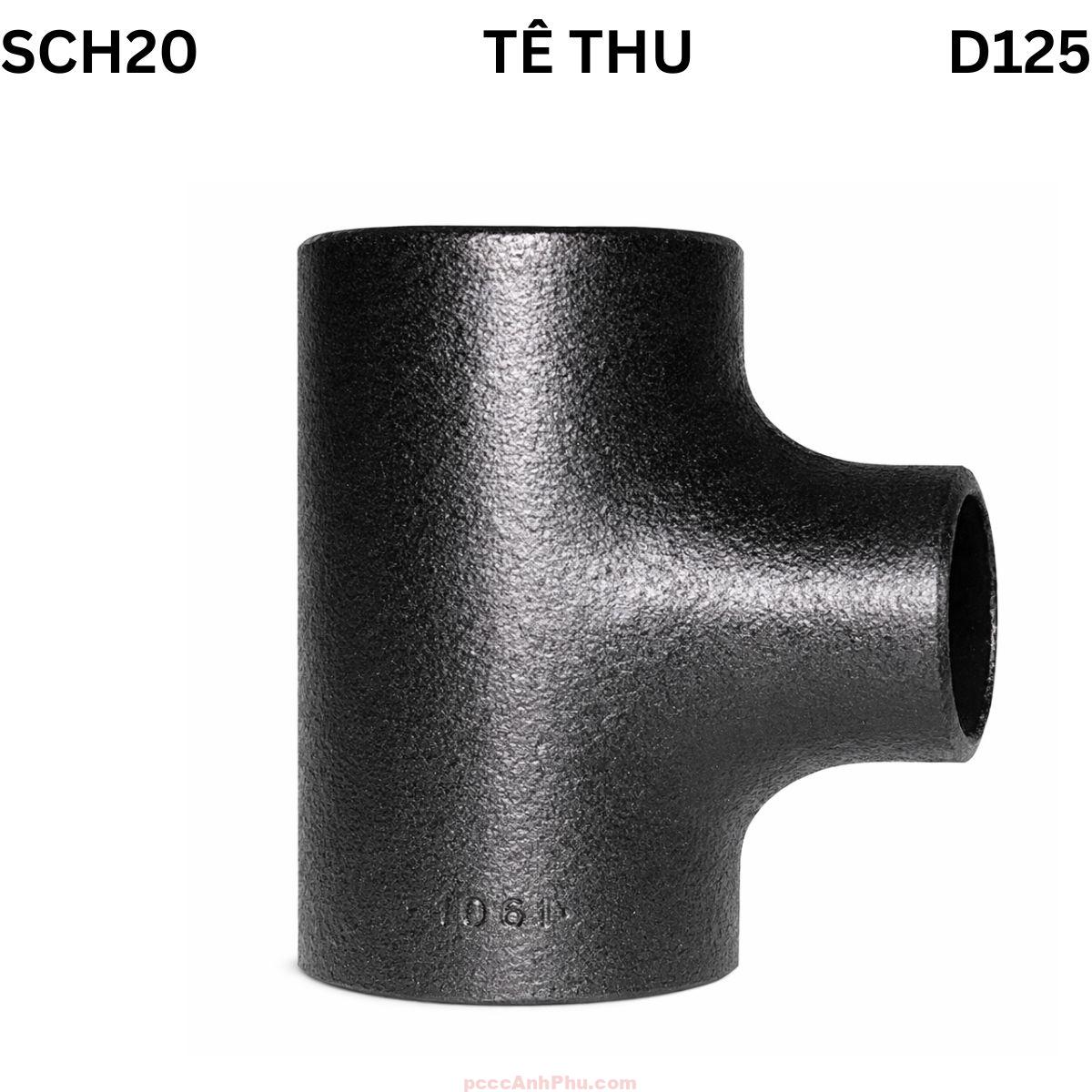

Tê thu thép hàn SCH20 D125

Giới thiệu sản phẩm

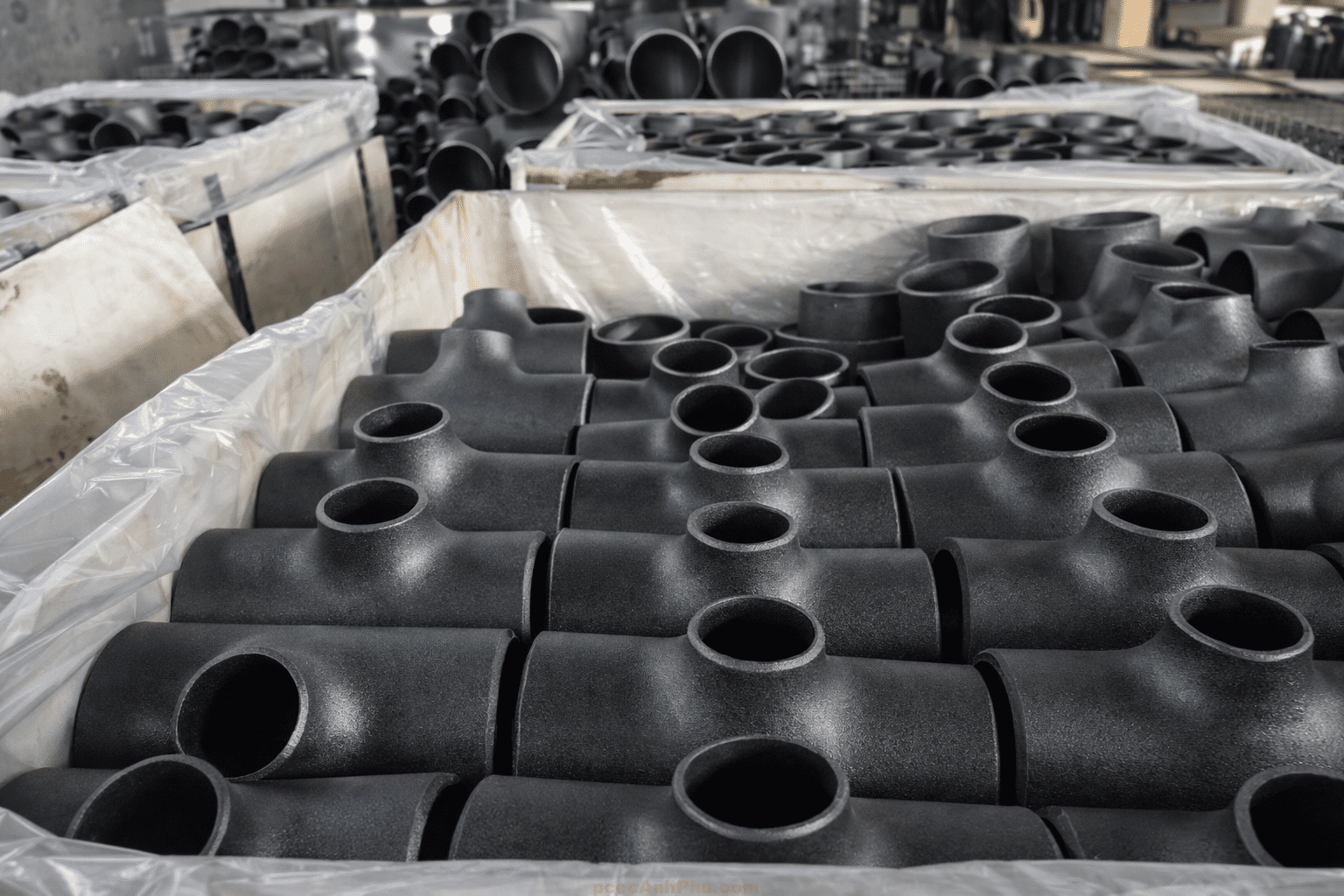

Tê thu hàn thép SCH20 D125 là phụ kiện nối ống tiêu chuẩn được sử dụng để ghép các đường ống có kích thước khác nhau trong hệ thống công nghiệp, cơ điện (MEP), PCCC, dầu khí và năng lượng. Sản phẩm có nhiệm vụ chia hoặc hợp dòng chảy, giúp điều hướng lưu chất trong đường ống, đảm bảo áp suất ổn định và dòng chảy mượt mà trong suốt quá trình vận hành.

Tê thu SCH20 D125 được sản xuất theo tiêu chuẩn Schedule 20 (SCH20), với độ dày thành 3.40 mm. Đây là loại phụ kiện hàn liền khối, có khả năng chịu áp trung bình đến cao, phù hợp cho các hệ thống nước, hơi, khí nén và dầu kỹ thuật. Vật liệu chính là thép carbon ASTM A234 WPB – loại thép nổi tiếng với khả năng chịu nhiệt, chịu áp lực và chống ăn mòn tốt. Bề mặt sản phẩm được phủ sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng để tăng độ bền và khả năng chống oxy hóa trong môi trường khắc nghiệt.

Sản phẩm được sản xuất bằng công nghệ ép nóng liền khối, xử lý nhiệt và kiểm định nghiêm ngặt theo tiêu chuẩn ASTM A234, JIS B2311 và BS EN 10253. Với độ dày tiêu chuẩn SCH20, tê D125 đáp ứng tốt cho các hệ thống hoạt động liên tục trong môi trường áp suất 16–20 bar. Cấu trúc đồng tâm, độ kín cao và bề mặt trong nhẵn giúp giảm ma sát, giảm hao tổn năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

Cấu tạo tổng quan

Tê thu SCH20 D125 có thiết kế gồm ba đầu kết nối: một đầu chính (ống lớn) và hai đầu nhánh có kích thước nhỏ hơn, cho phép chia hoặc thu dòng chảy giữa các ống có tiết diện khác nhau. Thân tê được ép liền khối từ thép carbon WPB, có độ dày 3.40 mm, bền bỉ và chịu được áp lực cao. Phần giảm kích thước được gia công bo cong đều, giúp dòng chảy chuyển tiếp ổn định và tránh xoáy dòng.

Từng chi tiết của tê được gia công bằng công nghệ CNC, đảm bảo kích thước đồng tâm, chính xác và độ dày đồng đều. Các đầu được vát mép 37.5° để thuận tiện cho thao tác hàn và tăng khả năng bám dính giữa kim loại. Sau khi ép hình, tê được xử lý nhiệt nhằm loại bỏ ứng suất dư, tránh cong vênh hoặc nứt khi chịu nhiệt độ cao. Bề mặt trong được phun bi, mài nhẵn để giảm ma sát và tránh tích tụ cặn bẩn trong đường ống.

Nhờ quy trình kiểm định nghiêm ngặt, Tê thu SCH20 D125 đáp ứng được các tiêu chuẩn quốc tế về an toàn, độ kín và khả năng chịu tải trong môi trường công nghiệp khắc nghiệt, đảm bảo vận hành ổn định lâu dài.

Nguyên lý hoạt động

Tê thu hàn thép SCH20 D125 hoạt động dựa trên nguyên lý thay đổi tiết diện dòng chảy giữa ống chính và nhánh. Khi lưu chất đi qua, phần giảm kích thước được thiết kế theo dạng bo tròn, giúp dòng chảy chuyển hướng nhẹ nhàng mà không tạo ra xoáy hoặc xung áp. Nhờ đó, tổn thất áp lực được giảm thiểu, dòng chảy giữ được tốc độ và áp suất ổn định.

         Ống chính D150 →───┬──→ Ống nhánh D125
                               │
                               ↓
                             Dòng ra

Với độ dày thành 3.40 mm, tê có thể chịu áp suất làm việc đến 20 bar và nhiệt độ tới 300°C. Cấu trúc ép liền khối giúp tê không bị rò rỉ khi vận hành trong môi trường áp lực cao hoặc rung động mạnh. Thép carbon WPB giúp tê chống biến dạng nhiệt, chịu lực cơ học lớn và duy trì độ kín trong suốt vòng đời sử dụng. Thiết kế đồng tâm giúp giảm hiện tượng rung động và tiếng ồn, đặc biệt trong hệ thống hơi hoặc khí nén công nghiệp.

Ưu điểm nổi bật

1. Độ dày chuẩn SCH20: Thành dày 3.40 mm đảm bảo độ bền cơ học, chịu áp tốt và hạn chế biến dạng khi hàn nối.

2. Thiết kế đồng tâm, giảm đều: Dòng lưu chất di chuyển mượt, hạn chế xoáy dòng và rung động thủy lực.

3. Vật liệu cao cấp: Thép carbon ASTM A234 WPB có độ bền kéo cao, chịu nhiệt tốt, dễ hàn và khó ăn mòn.

4. Bề mặt chống rỉ sét: Lớp sơn đen hoặc mạ kẽm nhúng nóng bảo vệ thép khỏi oxy hóa và môi trường ẩm.

5. Gia công chính xác: Dây chuyền CNC tự động đảm bảo kích thước đồng đều, độ kín cao và góc chia chính xác.

6. Dễ lắp đặt: Đầu vát sẵn giúp hàn nhanh, chắc và đạt độ kín tuyệt đối.

7. Tương thích linh hoạt: Kết nối dễ dàng với ống SCH20, ống mạ kẽm, ống thép đen và ống PCCC tiêu chuẩn.

8. Tuổi thọ dài: Khi mạ kẽm nhúng nóng, tuổi thọ sản phẩm có thể đạt trên 25 năm trong môi trường công nghiệp.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng để chia hoặc thu dòng nước chữa cháy, kết nối ống chính với nhánh phụ tại các trạm van điều áp.

Ngành cơ điện (MEP): Ứng dụng trong hệ thống nước lạnh, khí nén, hơi hoặc dầu kỹ thuật trong nhà máy và tòa nhà thương mại.

Ngành dầu khí: Sử dụng trong đường ống dẫn LPG, dầu nhẹ, dung môi, khí đốt hoặc hóa chất.

Ngành xử lý nước: Dùng trong hệ thống lọc, chia nhánh và điều tiết lưu lượng tại các trạm xử lý nước sạch.

Công trình dân dụng: Lắp đặt trong hệ thống cấp thoát nước, tưới tiêu hoặc mạng lưới đường ống đô thị.

Ngành năng lượng: Dùng trong hệ thống hơi, dầu truyền nhiệt, khí công nghiệp và các nhà máy nhiệt điện.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm trước khi lắp, đảm bảo không có vết nứt hoặc cong vênh. Chuẩn bị dụng cụ hàn, thước đo và thiết bị kiểm tra hướng.

Bước 2: Làm sạch vùng hàn, loại bỏ dầu, bụi và lớp sơn tại mép hàn để tăng độ bám dính kim loại.

Bước 3: Căn chỉnh tê đúng vị trí thiết kế, hàn đều quanh chu vi, đảm bảo mối hàn kín khít và không tạo xỉ hàn.

Bước 4: Kiểm tra kín bằng nước hoặc khí nén ở 1.5 lần áp suất làm việc, sau đó phủ lại sơn bảo vệ hoặc kẽm nguội.

Bước 5: Cố định hệ thống bằng giá đỡ hoặc khung treo cách nhau 1.5m để giảm rung động và tải trọng cơ học lên tê.

Bảo trì định kỳ: Kiểm tra mỗi 6–12 tháng, vệ sinh, xử lý lại lớp sơn chống rỉ và thay thế khi có dấu hiệu ăn mòn nghiêm trọng.

Tổng kết: Tê thu hàn thép SCH20 D125 là phụ kiện kết nối tiêu chuẩn có độ dày 3.40 mm, cấu trúc chắc chắn, khả năng chịu áp lực cao và độ kín tuyệt đối. Với vật liệu thép carbon WPB cùng lớp bảo vệ bền bỉ, sản phẩm mang lại hiệu suất vận hành tối ưu và tuổi thọ vượt trội cho mọi hệ thống đường ống công nghiệp và dân dụng.
