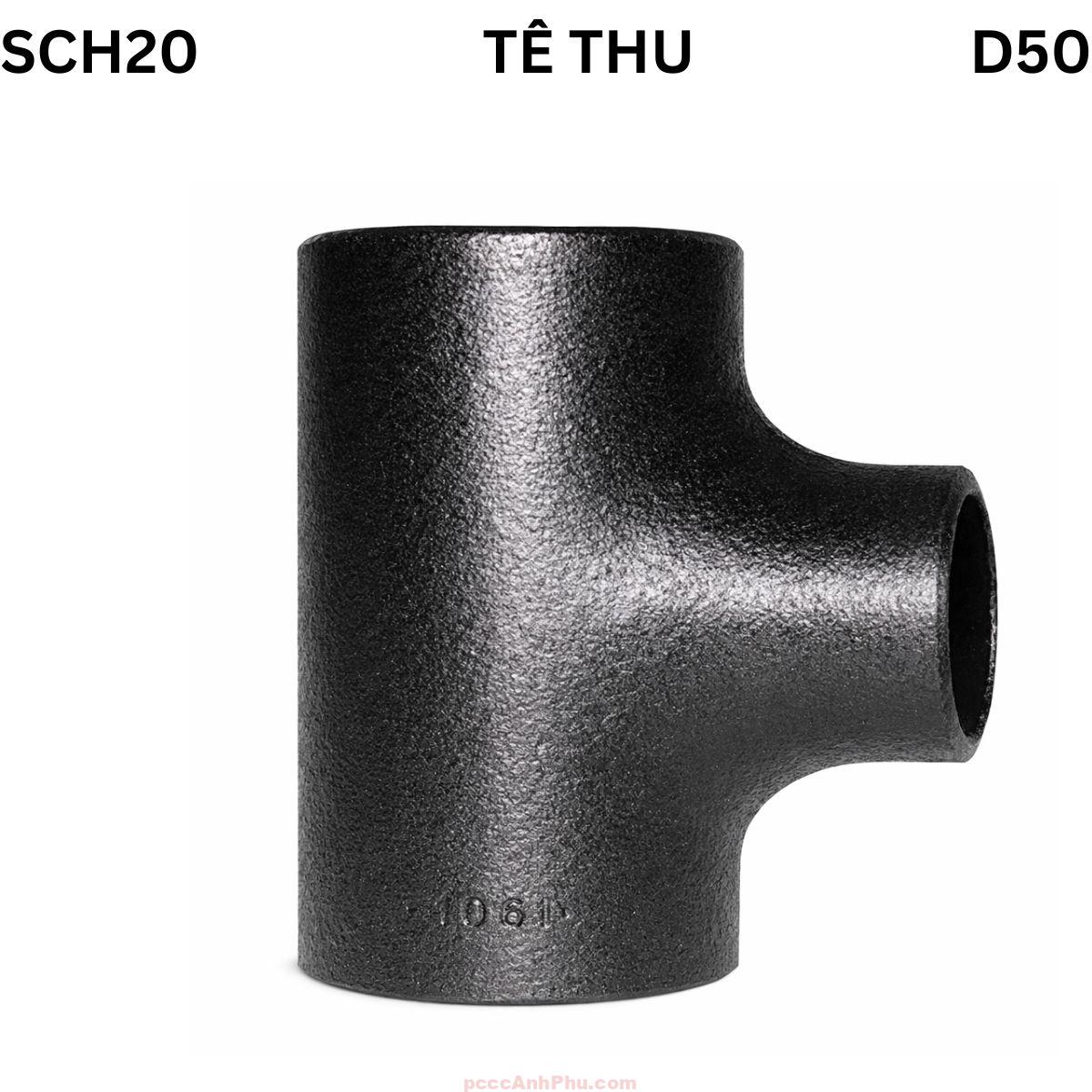

Tê thu thép hàn SCH20 D50

Giới thiệu sản phẩm

Tê thu hàn thép SCH20 D50 là phụ kiện nối ống chuyên dùng để ghép các đường ống có đường kính khác nhau trong hệ thống đường ống công nghiệp, cơ điện (MEP), PCCC và hạ tầng kỹ thuật. Với thiết kế hình chữ “T” có hai nhánh giảm, sản phẩm giúp điều hướng, chia hoặc thu dòng lưu chất mà vẫn đảm bảo áp lực ổn định và lưu lượng đồng đều.

Tê thu SCH20 D50 được sản xuất theo tiêu chuẩn Schedule 20 (SCH20), có độ dày thành 2.77 mm, được đánh giá là phù hợp cho các hệ thống trung áp. Vật liệu chính là thép carbon ASTM A234 WPB, có độ bền cao, chịu nhiệt tốt và dễ hàn trong thi công. Bề mặt tê được xử lý bằng sơn đen, mạ điện phân hoặc mạ kẽm nhúng nóng, giúp tăng khả năng chống ăn mòn, kéo dài tuổi thọ trong môi trường khắc nghiệt.

Sản phẩm được chế tạo bằng công nghệ ép nóng và xử lý nhiệt, tạo thành cấu trúc liền khối có độ kín tuyệt đối. Với độ dày tiêu chuẩn SCH20, tê D50 có khả năng chịu được áp suất làm việc tới 20 bar mà không bị biến dạng. Đây là loại phụ kiện được sử dụng phổ biến trong hệ thống dẫn nước, hơi, khí nén và dầu kỹ thuật trong nhà máy, khu công nghiệp hoặc công trình PCCC quy mô lớn.

Cấu tạo tổng quan

Tê thu SCH20 D50 có ba đầu kết nối gồm một đầu chính và hai đầu nhánh có kích thước nhỏ hơn, đảm bảo khả năng kết nối giữa các ống có đường kính khác nhau. Phần thu được thiết kế bo cong, giúp dòng chảy chuyển tiết diện mượt mà, không gây xoáy. Thân tê được ép từ thép carbon nguyên khối có độ dày thành 2.77 mm, chịu được áp lực lớn và hạn chế biến dạng khi hàn nối.

Thành phần	Vật liệu	Chức năng
Thân tê	Thép carbon ASTM A234 WPB	Chịu lực, chịu áp và kết nối các ống có kích thước khác nhau
Bề mặt	Sơn đen, mạ điện phân, mạ kẽm nhúng nóng	Bảo vệ kim loại khỏi oxy hóa, rỉ sét và hóa chất
Mối nối	Hàn	Tạo liên kết chắc chắn và kín tuyệt đối với ống SCH20
Độ dày thành	2.77 mm	Độ dày chuẩn SCH20, phù hợp hệ thống trung áp

Độ dày 2.77 mm giúp tê D50 cân bằng giữa độ bền và trọng lượng, dễ lắp đặt mà vẫn đảm bảo khả năng chịu áp lực cao. Các đầu được vát sẵn 37.5°, giúp thao tác hàn nhanh và chính xác. Sau khi tạo hình, tê được xử lý nhiệt để loại bỏ ứng suất dư, nâng cao độ bền cơ học. Bề mặt trong được gia công mịn, giảm ma sát và hạn chế tụ cặn, giúp dòng chảy ổn định và tiết kiệm năng lượng.

Sản phẩm được kiểm tra bằng công nghệ siêu âm và thử áp lực ở mức 1.5 lần áp suất làm việc, đảm bảo đáp ứng tiêu chuẩn ASTM A234, JIS B2311 và BS EN 10253. Tê thu SCH20 D50 có độ đồng tâm cao, đảm bảo độ kín tuyệt đối khi hàn nối trong hệ thống công nghiệp.

Nguyên lý hoạt động

Tê thu hàn thép SCH20 D50 hoạt động dựa trên nguyên lý thay đổi tiết diện dòng chảy để chia hoặc thu lưu lượng. Khi lưu chất đi qua tê, phần giảm tiết diện được thiết kế theo đường cong liên tục, giúp phân bổ áp lực đồng đều và tránh xoáy dòng. Nhờ cấu trúc đồng tâm, dòng chảy được dẫn hướng trơn tru, giảm tổn thất áp lực và tiếng ồn khi vận hành.

         Ống chính D65 →───┬──→ Ống nhánh D50
                            │
                            ↓
                          Dòng ra

Với thành dày 2.77 mm, tê thu D50 chịu được áp suất làm việc trung bình 16–20 bar, phù hợp cho cả hệ thống nước, khí nén hoặc dầu kỹ thuật. Thép carbon WPB giúp sản phẩm duy trì độ bền cơ học cao và ổn định trong dải nhiệt độ 0–300°C. Thiết kế bo cong mượt giảm rung động thủy lực, giúp tê vận hành êm, bền và ít cần bảo dưỡng.

Ưu điểm nổi bật

1. Độ dày tiêu chuẩn SCH20: Thành 2.77 mm đạt độ cân bằng lý tưởng giữa độ bền và trọng lượng.

2. Thiết kế chuyển tiếp mượt: Hạn chế tổn thất áp, tăng hiệu suất dòng chảy trong hệ thống.

3. Vật liệu chất lượng cao: Thép carbon ASTM A234 WPB chịu nhiệt, chống nứt và dễ hàn.

4. Bề mặt chống ăn mòn: Sơn đen hoặc mạ kẽm giúp bảo vệ thép trong môi trường ẩm và hóa chất.

5. Gia công chính xác: Dây chuyền CNC đảm bảo độ đồng tâm và kích thước chính xác tuyệt đối.

6. Dễ lắp đặt: Đầu vát sẵn 37.5° hỗ trợ hàn nhanh, chắc chắn và kín khít.

7. Hiệu quả kinh tế: Trọng lượng nhẹ giúp giảm chi phí vận chuyển và thi công.

8. Tuổi thọ dài: Mạ kẽm nhúng nóng giúp tê có tuổi thọ trên 25 năm trong điều kiện tiêu chuẩn.

Ứng dụng tiêu biểu

Ngành PCCC: Dùng để chia nhánh hoặc thu dòng trong hệ thống cấp nước chữa cháy, đặc biệt tại các trục chính và cụm van điều khiển.

Ngành cơ điện (MEP): Ứng dụng trong hệ thống nước lạnh, khí nén, dầu kỹ thuật của nhà máy và tòa nhà thương mại.

Ngành dầu khí: Lắp đặt trong đường ống dẫn LPG, dầu nhẹ, dung môi công nghiệp chịu áp trung bình.

Ngành xử lý nước: Dùng trong hệ thống lọc, chia dòng và điều tiết lưu lượng tại các trạm xử lý nước.

Công trình dân dụng: Lắp trong hệ thống cấp thoát nước, tưới tiêu và hạ tầng kỹ thuật.

Ngành năng lượng: Dùng trong nhà máy điện, hệ thống dẫn hơi, dầu và khí kỹ thuật.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra sản phẩm trước khi lắp, đảm bảo không có nứt hoặc biến dạng. Chuẩn bị dụng cụ hàn, thước đo và thiết bị căn chỉnh.

Bước 2: Làm sạch vùng hàn, loại bỏ bụi, dầu và lớp phủ bảo vệ tại khu vực hàn để tăng độ bám của mối nối.

Bước 3: Căn chỉnh hướng tê đúng vị trí thiết kế, hàn đều quanh chu vi, đảm bảo mối hàn liên tục và kín khít.

Bước 4: Thử kín hệ thống bằng nước hoặc khí nén ở 1.5 lần áp làm việc. Sau khi đạt yêu cầu, phủ lại lớp sơn hoặc mạ nguội tại vùng hàn.

Bước 5: Cố định tê bằng giá đỡ, vòng đỡ hoặc khung thép phù hợp. Khoảng cách đỡ trung bình 1.2–1.5m.

Bảo trì định kỳ: Kiểm tra 6–12 tháng/lần, vệ sinh và phủ sơn lại nếu có dấu hiệu rỉ. Nếu lắp ngoài trời, nên phủ thêm lớp epoxy hai thành phần chống tia UV.

Tổng kết: Tê thu hàn thép SCH20 D50 là phụ kiện tiêu chuẩn, có độ dày 2.77 mm, cấu trúc chắc chắn, độ kín cao và khả năng chịu áp tốt. Sản phẩm được ưa chuộng nhờ độ bền vượt trội, tuổi thọ dài và tính tương thích cao với nhiều hệ thống đường ống công nghiệp và dân dụng.
