Cấu tạo của tủ điều khiển bơm chữa cháy

Tủ điều khiển bơm chữa cháy được thiết kế theo kiến trúc mô-đun: ngăn nguồn, ngăn công suất và ngăn điều khiển–giám sát; mọi chi tiết nhằm khởi động đúng lúc, bảo vệ an toàn và giữ áp mạng ống ổn định.

Luồng tín hiệu đi từ cảm biến áp/dòng chảy/phao về bộ điều khiển; logic xử lý quyết định khởi động bơm, luân phiên bơm dự phòng, duy trì áp và tạo cảnh báo; tất cả tuân thủ các ngưỡng cài đặt đã nghiệm thu.

Trong vận hành, tủ hỗ trợ hai chế độ: tự động theo áp đặt với trễ chống dao động; chạy tay khi thử tải hoặc ứng phó; các tầng bảo vệ điện – cơ luôn duy trì ở cả hai chế độ để tránh hư hại thiết bị.

Thành phần chính của tủ điều khiển bơm chữa cháy

Phân loại sản phẩm & phạm vi ứng dụng

1) Tủ khởi động trực tiếp (KĐT): dùng khởi động từ và rơ-le nhiệt để đóng điện cho động cơ ngay khi áp lực tụt hoặc có lệnh cháy; ưu tiên phản ứng nhanh, cấu trúc gọn, chi phí đầu tư hợp lý.

• Ưu điểm: đơn giản, dễ lắp đặt – bảo trì, ít linh kiện điện tử, khởi động tức thì.
• Hạn chế: dòng khởi động lớn dễ gây sụt áp; không điều chỉnh tốc độ; động cơ chịu “sốc” cơ điện khi khởi động nhiều.
• Phù hợp: nhà xưởng nhỏ, kho bãi, tòa nhà thấp tầng, nơi nguồn điện khỏe và tải không biến thiên nhiều.

2) Tủ dùng biến tần: điều chỉnh tần số – điện áp cấp cho động cơ để khởi động mềm và giữ áp theo giá trị đặt; giảm dao động áp, tiết kiệm điện và tăng tuổi thọ thiết bị cơ khí – điện.

• Ưu điểm: dòng khởi động nhỏ, áp lực ổn định, giảm sốc áp và rung ống, bảo vệ nâng cao, tiết kiệm điện dài hạn.
• Hạn chế: chi phí cao hơn; cần cài đặt tham số đúng và bố trí thông gió cho buồng tủ.
• Phù hợp: chung cư cao tầng, trung tâm thương mại, bệnh viện, nhà máy; hệ thống có dải lưu lượng thay đổi rộng.

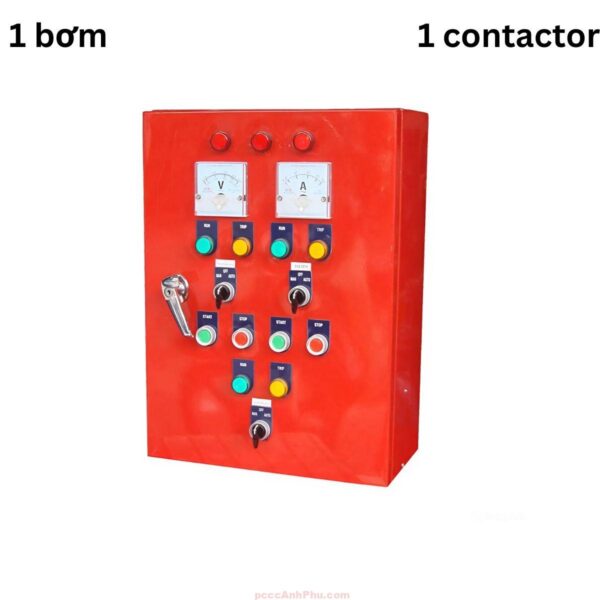

Tủ điều khiển bơm chữa cháy khởi động trực tiếp (KĐT): nguyên lý, ưu điểm, ứng dụng

Tủ KĐT sử dụng khởi động từ và rơ-le nhiệt để đóng cắt nguồn cho động cơ bơm khi áp lực tụt dưới ngưỡng cài đặt hoặc khi có tín hiệu báo cháy, đảm bảo bơm chạy ngay lập tức với tốc độ định mức để cấp nước kịp thời.

Ưu điểm điển hình là cấu trúc đơn giản, lắp đặt nhanh, chi phí đầu tư thấp, dễ vận hành, ít linh kiện điện tử phức tạp và cho độ tin cậy cao trong những môi trường yêu cầu bơm phải hoạt động ngay khi có sự cố.

Điểm cần cân nhắc là dòng khởi động lớn có thể gây sụt áp tức thời, không điều chỉnh được tốc độ theo tải thực tế, động cơ chịu “sốc” cơ điện khi khởi động nhiều lần, từ đó ảnh hưởng tuổi thọ trong một số kịch bản.

Khi nào nên ưu tiên KĐT

Khi công trình vừa hoặc nhỏ, lưới điện khỏe, ngân sách tối ưu và yêu cầu vận hành đơn giản, tủ KĐT là lựa chọn kinh tế mà vẫn đáp ứng tiêu chí an toàn và sẵn sàng khởi động bơm tức thì trong tình huống khẩn cấp.

Các dự án điển hình gồm nhà xưởng nhỏ, kho bãi, khu thương mại quy mô vừa, tòa nhà thấp tầng, khu dân cư có lưu lượng hút nước ổn định và số điểm lấy nước không biến thiên quá nhiều theo thời gian.

Khi lựa chọn, cần tính toán tiết diện dây, thiết bị bảo vệ tổng và kiểm tra khả năng chịu dòng khởi động của nguồn để hạn chế ảnh hưởng đến các phụ tải khác trong cùng mạng điện của công trình.

Thông số có thể tinh chỉnh theo hồ sơ thiết kế; cấu hình linh kiện và phụ kiện sẽ được đề xuất tương ứng.

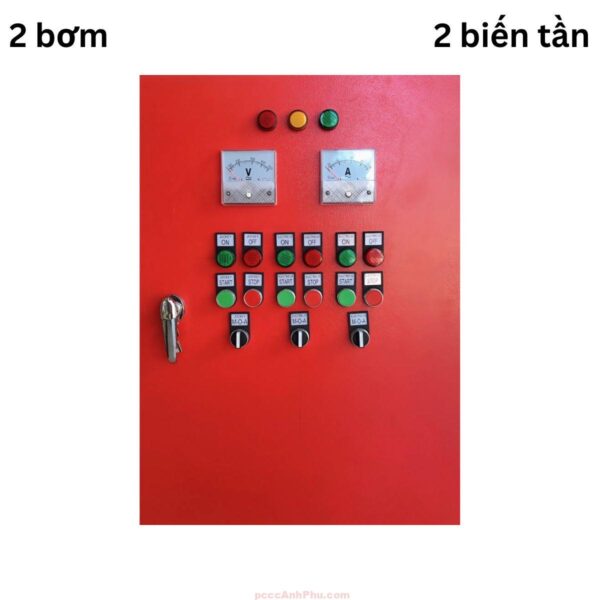

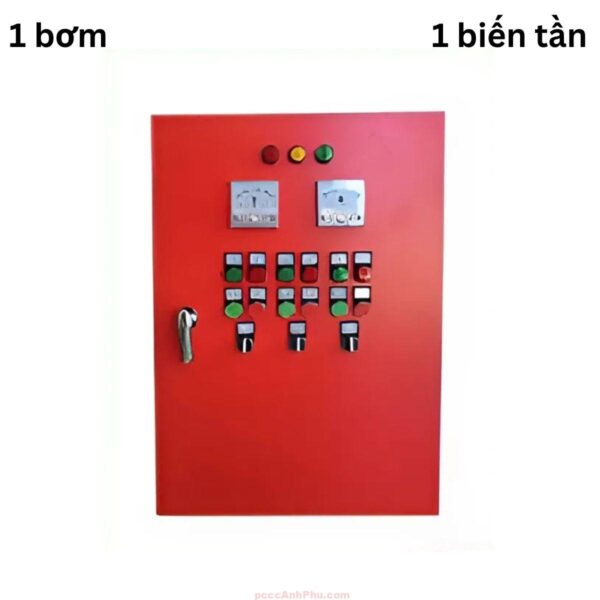

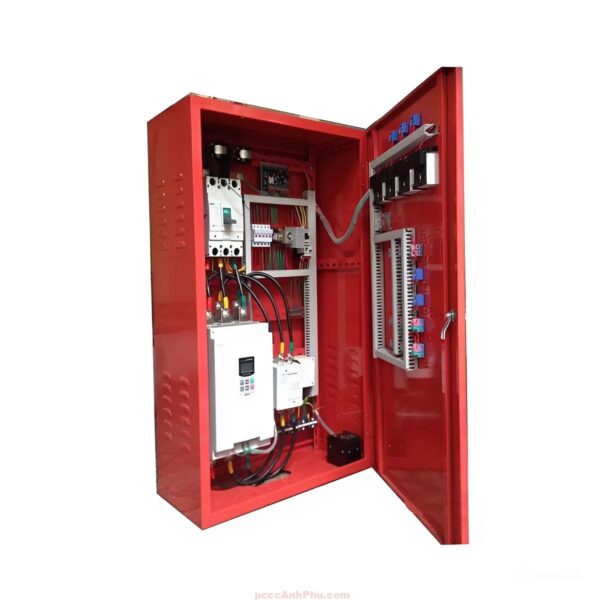

Tủ điều khiển bơm chữa cháy dùng biến tần: nguyên lý, ưu điểm, ứng dụng

Tủ dùng biến tần điều chỉnh tần số và điện áp cấp cho động cơ nhằm khởi động mềm, giảm dòng đột ngột, đồng thời duy trì áp lực theo giá trị đặt để hệ đường ống luôn êm, giảm sốc áp và hạn chế rung lắc tại các nhánh xa.

Ưu điểm nổi bật gồm tiết kiệm điện nhờ điều chỉnh tốc độ theo tải thực tế, tăng tuổi thọ động cơ và cơ cấu thủy lực, bảo vệ nâng cao nhiều lớp và cho phép vận hành linh hoạt giữa chế độ tự động và chạy tay khi cần thao tác trực tiếp.

Chi phí đầu tư cao hơn so với KĐT nhưng đổi lại là sự ổn định áp lực, giảm tiêu thụ điện và độ bền thiết bị; phù hợp với công trình lớn, nhiều điểm lấy nước, tải biến thiên mạnh, yêu cầu vận hành êm và an toàn lâu dài.

Khi nào nên ưu tiên biến tần

Khi hệ thống có dải lưu lượng thay đổi rộng, nhiều tầng cao, khoảng cách xa giữa bơm và đầu phun, hoặc khi mục tiêu tiết kiệm điện và giảm sốc áp là ưu tiên, tủ dùng biến tần tỏ ra vượt trội và tối ưu chi phí vòng đời.

Tình huống điển hình là chung cư cao tầng, trung tâm thương mại, bệnh viện, khách sạn, nhà máy với ca làm việc liên tục và yêu cầu giám sát trạng thái từ xa để tăng khả năng phản ứng của đội vận hành.

Để đạt hiệu quả tốt, cần tham số hóa đúng và bố trí thông gió cho buồng tủ theo khuyến nghị nhằm đảm bảo tuổi thọ linh kiện, đặc biệt ở khu vực có nhiệt độ môi trường cao hoặc nhiều bụi mịn.

Việc tham số hóa đúng (áp đặt, PID, thời gian tăng/giảm tốc) quyết định chất lượng vận hành “êm” và độ bền của cả hệ thống.

Bảng so sánh giữa KĐT và dùng biến tần

Bảng so sánh minh họa “tính cách” hai phương án để bạn ghép vào bối cảnh thực tế. Ưu tiên KĐT khi trọng tâm là phản ứng nhanh và kinh tế; ưu tiên biến tần khi mục tiêu là êm áp, tiết kiệm điện và bảo vệ hệ ống.

Đặc tả kỹ thuật nổi bật tủ điều khiển bơm chữa cháy

Hướng dẫn chọn tủ theo nhu cầu và dải công suất

Xác định công suất bơm theo tính toán thủy lực, kiểm tra điện áp nguồn, thiết bị bảo vệ tổng và tiết diện dây, sau đó chọn KĐT hay biến tần dựa trên mức độ biến thiên lưu lượng và yêu cầu ổn định áp.

Với hệ thống có bơm chính và bơm dự phòng, cần cấu hình luân phiên để phân bổ tuổi thọ đều; khi có bơm duy trì áp lực, ưu tiên để bơm chính ít khởi động nhằm giảm mài mòn và tiết kiệm điện.

Nếu lắp đặt ngoài trời hoặc khu vực ẩm, cần mái che, đệm kín cáp và cấp bảo vệ vỏ cao hơn như IP55 đến IP65; trong nhà thông thoáng, IP54 thường đáp ứng tốt yêu cầu vận hành.

Nhóm sản phẩm và dải công suất tham khảo

Dải công suất mang tính định hướng, luôn ưu tiên thông số từ hồ sơ thiết kế đã được phê duyệt để chọn cấu hình chính xác cho từng dự án.

Ứng dụng tiêu biểu theo loại công trình

Đối với nhà xưởng và kho bãi, tủ KĐT đáp ứng tốt nhu cầu khởi động nhanh và chi phí đầu tư hạn chế, trong khi tủ biến tần thích hợp khi cần vận hành êm và hạn chế sụt áp trong giờ cao điểm.

Với chung cư cao tầng và trung tâm thương mại, tủ dùng biến tần giúp giữ áp ổn định trên toàn mạng đường ống, giảm dao động áp tại các nhánh xa và nâng cao trải nghiệm cho thiết bị cuối đường.

Tại bệnh viện, khách sạn, tòa nhà văn phòng, tủ biến tần còn giúp giảm tiếng ồn, tối ưu tiêu thụ điện, đồng thời thuận tiện tích hợp liên động với hệ giám sát để quản lý tập trung và phản ứng nhanh.

Bảo trì và vận hành an toàn

Cần kiểm tra định kỳ tiếp điểm khởi động từ, tình trạng rơ-le nhiệt, siết chặt đầu cốt, vệ sinh buồng tủ và đo điện trở nối đất để đảm bảo an toàn điện trong suốt vòng đời vận hành dự án.

Với tủ dùng biến tần, nên kiểm tra nhật ký cảnh báo, vệ sinh khe gió, đo nhiệt tại điểm nóng và cập nhật tham số nếu có thay đổi về yêu cầu áp lực, nhằm giữ cho hệ thống đáp ứng đúng thực tế.

Việc chạy thử tải định kỳ giúp phát hiện sớm sai lệch, đánh giá khả năng khởi động và chuyển đổi giữa bơm chính và bơm dự phòng, tăng độ sẵn sàng trước các tình huống khẩn cấp.

Chính sách bảo hành, chứng từ và hỗ trợ kỹ thuật

Chúng tôi cung cấp bảo hành theo cấu hình, thường từ mười hai đến hai mươi bốn tháng, kèm hướng dẫn sử dụng và danh mục vật tư thay thế để đội vận hành chủ động trong công tác bảo trì.

Chứng từ có thể bao gồm hợp đồng, hóa đơn thuế, chứng nhận xuất xứ và chất lượng theo yêu cầu dự án, hỗ trợ hồ sơ nghiệm thu, biên bản chạy thử và bản vẽ hoàn công phần tủ điều khiển.

Đội ngũ kỹ thuật hỗ trợ từ khâu khảo sát đến lắp đặt, kiểm tra an toàn điện, đào tạo sử dụng và tư vấn nâng cấp khi quy mô công trình mở rộng hoặc yêu cầu vận hành thay đổi theo thời gian.

Vì sao nên chọn sản phẩm của chúng tôi?

Chúng tôi tập trung vào chất lượng và độ bền: vỏ tủ sơn tĩnh điện, phủ chống ăn mòn, bố trí khí động học cho luồng gió mát hợp lý và lựa chọn linh kiện theo tiêu chí tuổi thọ, ổn định và an toàn điện cho hệ thống.

Thiết kế thuận tiện vận hành: đèn báo trạng thái rõ ràng, công tắc chuyển chế độ tay hoặc tự động trực quan, đồng hồ giám sát dễ quan sát và tài liệu hướng dẫn lắp đặt đi kèm để nghiệm thu nhanh chóng.

Dịch vụ kỹ thuật tận nơi: khảo sát cấu hình, tư vấn dải công suất, đề xuất cấp bảo vệ phù hợp môi trường, hướng dẫn vận hành và hỗ trợ bảo trì định kỳ nhằm duy trì độ sẵn sàng của hệ PCCC.
