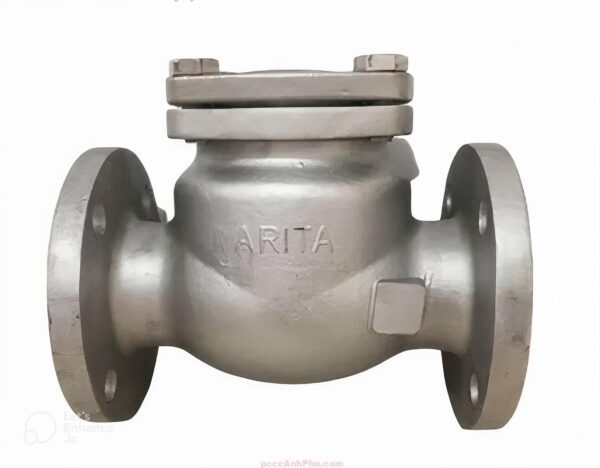

Van 1 chiều inox lá lật Arita ARV-103FE(J)

Bảng giá van Arita ARV-103FE(J)

Giới thiệu tổng quan về ARV-103FE(J)

Van một chiều lá lật inox Arita ARV-103FE(J) là sản phẩm cao cấp nhập khẩu Malaysia, thuộc dòng van lá lật CF8 (A351 CF8), kết nối mặt bích JIS 10K. Thiết kế chịu áp suất danh định 16 bar và nhiệt độ làm việc từ –29 °C đến 425 °C, đáp ứng các yêu cầu khắt khe trong cấp nước sinh hoạt, công nghiệp hóa dầu, khí nén và hệ thống PCCC.

Van hoạt động hoàn toàn tự động, dựa trên trọng lượng bản lật và lực đệm gioăng xoắn, không cần nguồn điện hay điều khiển, đảm bảo ngăn chặn hoàn toàn dòng chảy ngược và bảo vệ máy bơm, bình chứa cũng như thiết bị hạ lưu.

ARV-103FE(J) tuân thủ tiêu chuẩn thử áp thân 3 MPa và thử kín 2.2 MPa, đảm bảo chất lượng đạt chuẩn quốc tế. Với kích thước từ DN50 đến DN200, van phù hợp cho đa dạng ứng dụng: trạm bơm dân dụng, chung cư, tòa nhà cao tầng, nhà máy xử lý nước, hệ thống PCCC, và mọi môi trường yêu cầu khả năng chịu nhiệt cao như hơi quá nhiệt và dầu nhiệt truyền.

Cấu tạo, vật liệu và hình ảnh datasheet

• Thân (Body) & Đĩa (Disc): Inox CF8 (A351 CF8), đúc nguyên khối, chống ăn mòn và oxy hóa.
• Vòng đệm đĩa (Washer), Chốt đai ốc & Đai ốc (Nut pin & Nut): Inox SS304, gia công chính xác để đảm bảo độ kín và độ bền cơ học.
• Trục lệch (Sway staff) & Bản lề (Hinge): Inox CF8, kết nối vững chắc giữa disc và thân.
• Chốt bản lề (Hinge pin) & Bu lông (Bolt): Inox SS304 & A193 B8, chịu lực, chống mài mòn.
• Gioăng (Gasket): Gioăng xoắn (Spiral wound gasket), chịu nhiệt và áp lực cao, ngăn rò rỉ tuyệt đối.
• Đai giữ vòng (Non-retainer ring): Inox CF8, cố định gioăng, giữ độ kín lâu dài.

Nguyên lý vận hành và bảo vệ hệ thống

Khi lưu chất (nước, dầu hoặc khí) đi theo chiều thuận, áp lực đẩy disc lên, lật mở van, cho phép lưu chất lưu thông qua thiết bị với tổn thất áp suất tối thiểu. Khi dòng lưu chất dừng hoặc áp suất ngược xuất hiện (khi dừng bơm hoặc thay đổi chiều dòng), trọng lượng bản lật cộng lực đàn hồi từ gioăng xoắn sẽ kéo disc trở về vị trí đóng, ngăn chặn hoàn toàn dòng chảy ngược về nguồn.

Cơ chế này bảo vệ máy bơm, bình chứa áp lực, đồng hồ và các thiết bị khác khỏi những tác động xấu như sốc áp (water hammer), chạy ngược và rò rỉ. Van vận hành êm ái, không tạo tiếng ồn, không gây rung lắc, và hoàn toàn tự động mà không cần nguồn điện hoặc hệ thống điều khiển bổ trợ.

Ưu điểm nổi bật của ARV-103FE(J)

• Chịu áp suất cao và nhiệt độ rộng: PN16, thử thân 3 MPa, thử kín 2.2 MPa, làm việc –29 °C–425 °C.
• Vật liệu inox CF8 & SS304: Chống ăn mòn, oxy hóa, phù hợp môi trường hóa chất nhẹ và hệ hơi quá nhiệt.
• Gioăng xoắn & Đai giữ vòng: Đảm bảo độ kín khít cao, ngăn rò rỉ tuyệt đối.
• Thiết kế 2 mảnh: Body & bonnet tách rời, dễ bảo trì, chỉ cần tháo bu lông để kiểm tra, thay gioăng mà không tháo van khỏi đường ống.
• Vận hành êm ái, bền bỉ: Không kẹt dính, không ồn, tuổi thọ >10 năm.
• Tiết kiệm chi phí vận hành: Giảm downtime, chi phí bảo trì và thay thế linh kiện thấp.

Ứng dụng thực tế và lợi ích kinh tế

Van ARV-103FE(J) được lắp tại đầu hút bơm trong cấp nước sinh hoạt và công nghiệp để bảo vệ máy bơm khỏi hiện tượng chạy ngược và sốc áp, giữ cho hệ thống vận hành ổn định. Ở các tòa nhà cao tầng và chung cư, van duy trì áp lực ổn định, cải thiện lưu lượng và độ tin cậy cấp nước.

Trong công nghiệp hóa dầu, chế biến thực phẩm và dược phẩm, van chịu được nhiệt độ và hóa chất nhẹ, đáp ứng tiêu chuẩn vệ sinh và an toàn. Trong hệ thống PCCC, van bảo đảm nước chữa cháy không trào ngược, duy trì áp lực sẵn sàng cho hoạt động cứu hỏa.

Trong xử lý nước thải và tưới tiêu nông nghiệp, van ngăn cặn và sinh vật nhỏ chảy ngược vào bơm, bảo vệ tuổi thọ máy bơm và cải thiện hiệu suất. Đầu tư ARV-103FE(J) mang lại lợi ích kinh tế lâu dài nhờ chi phí bảo trì thấp, tuổi thọ cao và giảm downtime.

Bảo trì định kỳ và cam kết chất lượng

Để van luôn hoạt động tối ưu, cần kiểm tra và bảo trì sau mỗi 6–12 tháng: kiểm tra gioăng xoắn, làm sạch disc và spacer, bôi trơn trục bản lề nếu cần. Tháo bu lông bonnet để thực hiện công tác này nhanh chóng mà không phải tháo van khỏi đường ống, giảm thiểu thời gian dừng hệ thống.

Arita Valve Malaysia bảo hành 12 tháng cho lỗi kỹ thuật và hỗ trợ kỹ thuật 24/7 tại Việt Nam. Mỗi van ARV-103FE(J) đi kèm giấy chứng nhận thử áp và thử kín theo tiêu chuẩn BS 5154, EN 12266, tem số lô để dễ dàng truy xuất nguồn gốc và bảo hành.

Chọn van một chiều lá lật inox Arita ARV-103FE(J) là đầu tư cho sự an toàn, bền bỉ và hiệu quả chi phí dài hạn cho mọi hệ thống nước, dầu, khí và PCCC.
