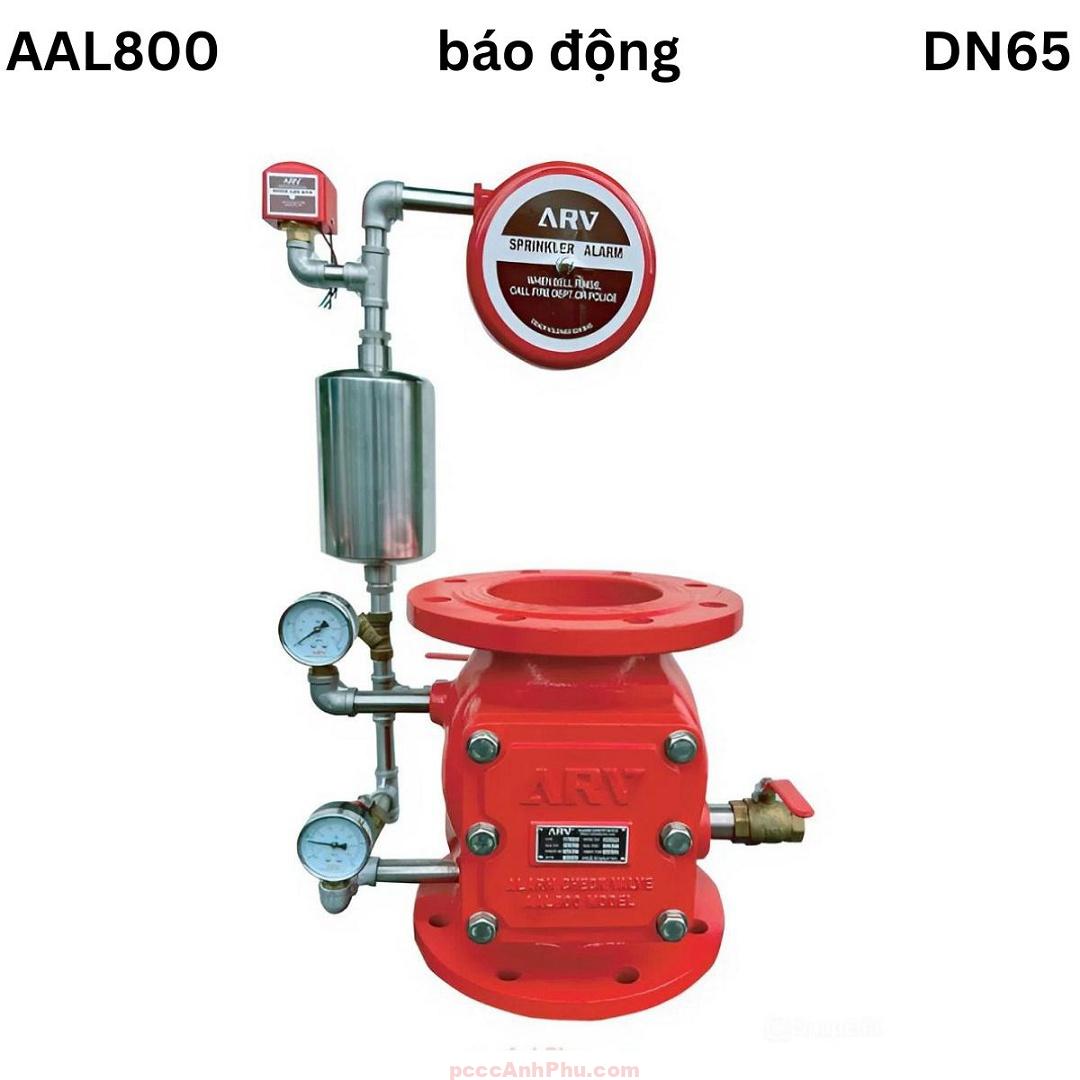

Giới thiệu ARV AAL800-DN65
Van báo động ARV AAL800-DN65 là model nhỏ nhất trong dòng sản phẩm AAL800 của thương hiệu ARV. Thiết bị đảm nhận vai trò quan trọng: duy trì áp lực, ngăn dòng chảy ngược, kiểm soát lưu lượng và phát tín hiệu báo động khi có hỏa hoạn. Với kích thước DN65, đây là lựa chọn lý tưởng cho các công trình vừa và nhỏ như khách sạn trung tầng, tòa nhà văn phòng, trường học, nhà xưởng quy mô nhỏ và trung tâm thương mại cỡ vừa.
Sản phẩm có hai phiên bản: sản xuất tại Việt Nam và sản xuất tại Malaysia. Bản Việt Nam tập trung vào thị trường nội địa, có giá thành hợp lý, dễ bảo trì, đáp ứng các tiêu chuẩn PCCC quốc gia. Bản Malaysia hướng tới dự án quốc tế, đạt nhiều chứng chỉ khắt khe, thích hợp với công trình liên doanh hoặc dự án có yếu tố nước ngoài. Cả hai cùng chia sẻ nguyên lý hoạt động nhưng khác biệt về vật liệu, tiêu chuẩn và mức độ hoàn thiện.
Xem đầy đủ các sản phẩm: van báo động 1 chiều
Cấu tạo tổng quan
Cấu tạo của ARV AAL800-DN65 được thiết kế khoa học để đảm bảo vận hành ổn định, bền bỉ và chính xác. Các bộ phận chính bao gồm: thân van, đĩa clapper, trục và lò xo, gioăng làm kín, chuông nước và công tắc áp lực. Sự khác biệt nằm ở vật liệu và tiêu chuẩn sản xuất giữa bản Việt Nam và Malaysia. Chính điều này giúp DN65 có thể đáp ứng đồng thời cả nhu cầu công trình trong nước lẫn quốc tế.
Cấu tạo ARV AAL800-DN65 Việt Nam
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van | Gang cầu GGG50 phủ epoxy | Chịu áp PN16, chống ăn mòn |
| Đĩa clapper | Gang dẻo | Đóng mở khi áp lực thay đổi |
| Trục & lò xo | Inox 304 | Ổn định clapper, hồi vị nhanh |
| Gioăng làm kín | NBR / EPDM | Ngăn rò rỉ, tăng độ kín |
| Chuông nước | Thép mạ | Báo động cơ học bằng âm thanh |
| Công tắc áp lực | Điện tử | Truyền tín hiệu điện về trung tâm |
Cấu tạo ARV AAL800-DN65 Malaysia
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van | Gang cầu ASTM A536 phủ epoxy | Độ bền cao, đạt chuẩn quốc tế |
| Đĩa clapper | Gang dẻo | Điều tiết dòng chảy một chiều |
| Trục & lò xo | Inox 304/316 | Chịu áp lực lớn, tuổi thọ cao |
| Gioăng làm kín | NBR | Kín khít theo chuẩn EN/ANSI |
| Chuông nước | Thép hợp kim | Báo động cơ học rõ ràng |
| Công tắc áp lực | Điện tử chuẩn EN | Kích hoạt báo động từ xa |
Nguyên lý hoạt động
Van AAL800-DN65 vận hành dựa trên sự thay đổi áp lực trong hệ thống sprinkler. Khi hệ thống ở trạng thái bình thường, clapper giữ kín, nước không chảy qua nhưng áp lực vẫn được duy trì nhờ nhánh bypass. Khi nhiệt độ môi trường tăng do cháy, sprinkler mở ra, áp lực trong đường ống giảm, clapper lập tức bật mở, cho nước chảy mạnh vào hệ thống chữa cháy.
Một phần dòng chảy được dẫn qua buồng trì hoãn, tạo áp lực kích hoạt chuông nước phát tín hiệu cảnh báo bằng âm thanh và đồng thời tác động công tắc áp lực để gửi tín hiệu điện về trung tâm báo cháy. Đây chính là cơ chế báo động kép vừa cơ học vừa điện tử. Sau khi sự cố được xử lý, nước ngừng chảy, áp lực phục hồi, lò xo inox đưa clapper về vị trí đóng ban đầu, hệ thống trở về trạng thái sẵn sàng.
Cơ chế này giúp DN65 vừa đảm bảo hiệu quả chữa cháy, vừa phát cảnh báo kịp thời, hạn chế rủi ro, đồng thời ngăn chặn báo động giả nhờ buồng trì hoãn. Đây là yếu tố quan trọng giúp DN65 được tin dùng trong nhiều công trình dân dụng và thương mại.
Ưu điểm nổi bật
Điểm mạnh đầu tiên của ARV AAL800-DN65 là thiết kế nhỏ gọn, dễ dàng lắp đặt ngay cả trong không gian hạn chế. Bên cạnh đó, vật liệu gang cầu phủ epoxy bảo đảm khả năng chống ăn mòn, duy trì tuổi thọ lâu dài. Với kích thước DN65, sản phẩm đáp ứng tốt nhu cầu PCCC cho công trình vừa và nhỏ mà không gây lãng phí chi phí đầu tư như các model lớn hơn.
Bản Việt Nam có ưu thế về chi phí và sự thuận tiện trong bảo hành, bảo trì, phù hợp cho hầu hết công trình trong nước. Bản Malaysia lại nổi bật nhờ đạt nhiều chứng chỉ quốc tế, thích hợp với dự án liên doanh, công trình quy mô lớn hoặc có yếu tố nước ngoài. Cả hai cùng đảm bảo độ tin cậy nhờ cơ chế báo động kép và khả năng vận hành ổn định.
Điểm cộng khác là DN65 có buồng trì hoãn, giúp giảm thiểu báo động giả, vốn là vấn đề thường gặp trong các hệ thống PCCC. Ngoài ra, thiết kế đơn giản nhưng chắc chắn khiến quá trình bảo trì dễ dàng hơn, chi phí vận hành thấp, độ bền cao.
Ứng dụng tiêu biểu
DN65 thường được lựa chọn cho công trình vừa và nhỏ, đặc biệt là các dự án cần hệ thống chữa cháy tin cậy nhưng không yêu cầu lưu lượng quá lớn. Ví dụ như: khách sạn 5–10 tầng, tòa nhà văn phòng, trung tâm thương mại diện tích vừa, trường học, bệnh viện cỡ nhỏ và nhà xưởng sản xuất vừa. Đây đều là những nơi có mật độ người cao và đòi hỏi an toàn cháy nổ khắt khe.
Bản Việt Nam phổ biến trong các công trình nội địa nhờ giá thành và dịch vụ bảo hành thuận tiện. Bản Malaysia thường xuất hiện trong công trình liên doanh, dự án quốc tế, nơi cần chứng chỉ PCCC quốc tế. Sự đa dạng về nguồn gốc giúp DN65 linh hoạt, đáp ứng nhiều yêu cầu khác nhau.
Hướng dẫn lắp đặt và vận hành
Khi lắp đặt DN65, cần tuân thủ quy trình để bảo đảm hiệu quả. Trước hết, đường ống phải được súc rửa sạch. Van được lắp theo chiều mũi tên trên thân trùng với hướng dòng chảy. Gioăng cần được kiểm tra kỹ, bulông siết đều để tránh rò rỉ. Các phụ kiện như chuông nước, công tắc áp lực và buồng trì hoãn phải được lắp đúng vị trí.
Sau khi lắp đặt, chạy thử bằng van test. Quan sát tín hiệu từ chuông nước và công tắc áp lực để xác nhận cả báo động cơ học lẫn điện tử đều hoạt động. Trong quá trình vận hành, kiểm tra định kỳ 6 tháng một lần và bảo dưỡng toàn diện hàng năm. Việc này đảm bảo hệ thống luôn ở trạng thái sẵn sàng, đáp ứng yêu cầu PCCC theo quy chuẩn.
So sánh AAL800 Việt Nam và Malaysia
Dù cùng nguyên lý hoạt động, hai phiên bản DN65 có sự khác biệt rõ về vật liệu, tiêu chuẩn và ứng dụng. Bản Việt Nam tối ưu cho công trình trong nước, bản Malaysia lại được ưa chuộng trong dự án quốc tế. Bảng dưới đây thể hiện chi tiết sự khác biệt.
| Tiêu chí | AAL800-DN65 Việt Nam | AAL800-DN65 Malaysia |
|---|---|---|
| Tiêu chuẩn | EN 12259-2, ISO 9001 | BS 4504, EN 1074-5, ANSI/EN |
| Thân van | Gang cầu GGG50 phủ epoxy | Gang cầu ASTM A536 phủ epoxy |
| Trục & lò xo | Inox 304 | Inox 304/316 |
| Gioăng | NBR / EPDM | NBR |
| Bộ báo động | Chuông nước + công tắc áp lực | Chuông nước + công tắc áp lực |
| Tài liệu kỹ thuật | Datasheet tiếng Việt | Datasheet tiếng Anh |
| Ứng dụng | Công trình dân dụng, thương mại trong nước | Dự án quốc tế, công trình liên doanh |
Như vậy, DN65 Việt Nam phù hợp cho công trình cần giải pháp tiết kiệm, dễ bảo trì, trong khi DN65 Malaysia lại thích hợp cho công trình quy mô lớn, dự án quốc tế, yêu cầu chứng chỉ PCCC nghiêm ngặt. Sự đa dạng này chính là điểm mạnh của dòng AAL800.
| Thông tin chung | |
|---|---|
| Model | AAL800 |
| Kích thước danh nghĩa | DN65 |
| Thương hiệu | ARV |
| Xuất xứ | Malaysia, Việt Nam |
| Loại van | Van báo động (Alarm Check Valve) |
| Áp lực làm việc (PN) | 16 bar (Malaysia), 21 bar ~ 300 psi (Việt Nam) |
| Nhiệt độ làm việc | Max 80°C |
| Môi trường sử dụng | Nước sạch, hệ thống PCCC |
| Tiêu chuẩn kết nối | ANSI B16.1 / EN 1092-2 (Malaysia), EN 12259-2 / ISO 9001 (Việt Nam) |
| Vật liệu cấu tạo | |
| Thân van | Gang dẻo ASTM A536 (Malaysia), Gang cầu GGG50 (Việt Nam) |
| Đĩa van | Gang dẻo (Malaysia), Cao su NBR/EPDM (Việt Nam) |
| Trục van | Inox 304 |
| Gioăng làm kín | NBR (Malaysia), NBR/EPDM (Việt Nam) |
| Lò xo | Inox |
| Bu lông / Đai ốc | Thép (Malaysia), Inox 304 (Việt Nam) |
| Nắp van (Bonnet) | Gang cầu GGG50 (Việt Nam) |
| Seat / Vòng đệm | NBR/EPDM (Việt Nam) |
| Gasket | Inox 304 (Việt Nam) |
| Sơn phủ | Epoxy tĩnh điện |
| Thông số thử áp | |
| Áp lực làm việc tối đa | 16 bar (Malaysia), 21 bar (Việt Nam) |
| Thử thủy lực thân van | 24 bar (Malaysia) |
| Thử kín (seat) | 17.6 bar (Malaysia) |
| Kích thước lắp đặt (mm) | |
| Kích thước | H=150, D1=120, D2=145, D3=185, L=200, 4×18 (Malaysia), A=94, B=166, C=202, D=160, E=202, F=202, 19×4 (Việt Nam) |
