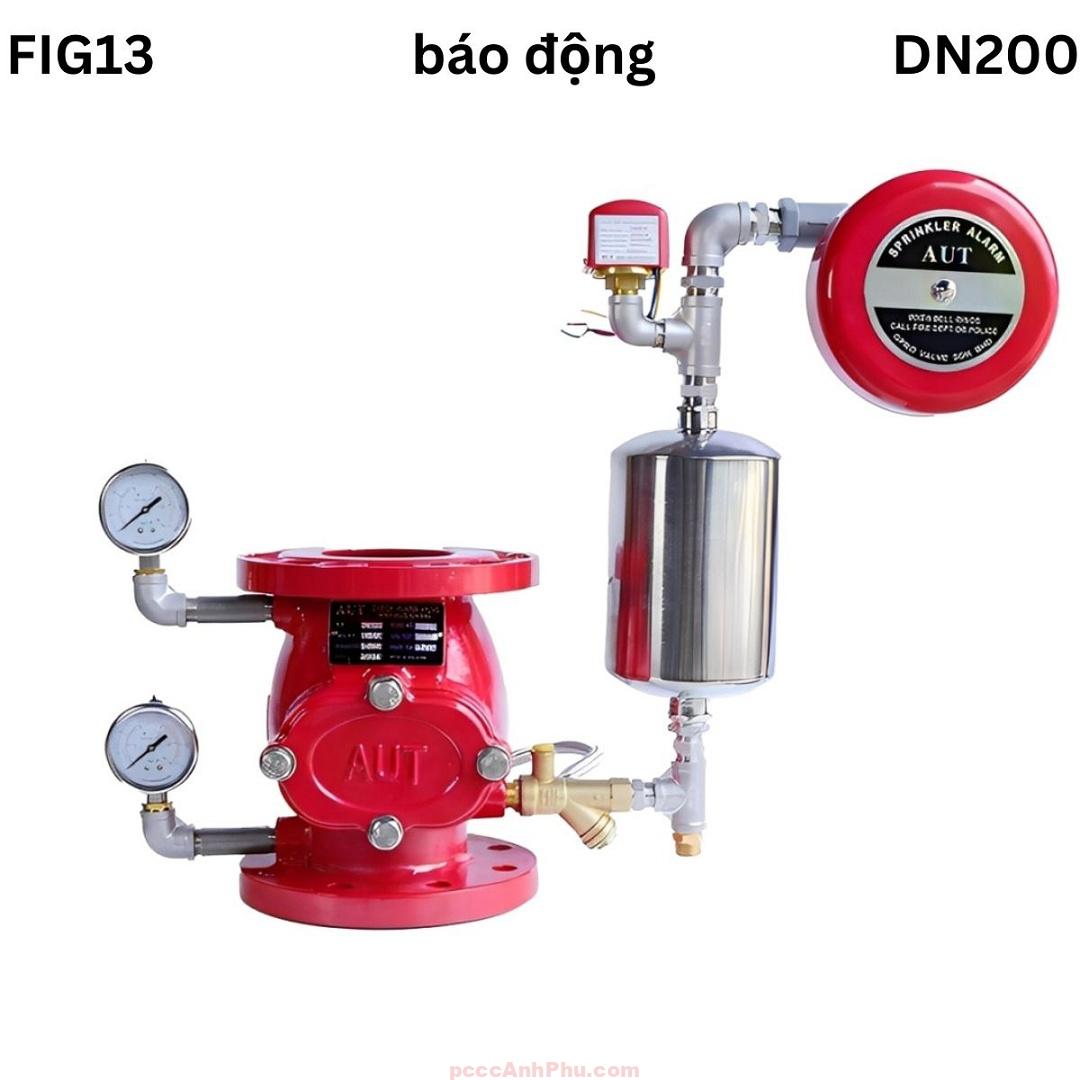

Giới thiệu Van báo động AUT FIG13-DN200 Malaysia
Van báo động AUT FIG13-DN200 là model cỡ lớn trong dòng FIG13 của thương hiệu AUT Malaysia. Với đường kính DN200, van mang lại khả năng dẫn lưu lượng nước vượt trội, đáp ứng yêu cầu PCCC của các công trình quy mô lớn như khu công nghiệp, nhà máy sản xuất, kho bãi logistics, trung tâm thương mại và tòa nhà cao tầng.
Sản phẩm được chế tạo bằng gang cầu QT450-10 phủ epoxy, có khả năng chịu lực cao, chống ăn mòn và đảm bảo tuổi thọ dài hạn. Bên cạnh đó, các chi tiết inox 304 và hợp kim đồng giúp gia tăng độ bền, giảm thiểu sự cố khi vận hành liên tục. FIG13-DN200 được trang bị báo động kép: chuông thủy lực phát tín hiệu cơ học và công tắc áp lực gửi cảnh báo điện về trung tâm báo cháy, đảm bảo hệ thống phản ứng nhanh và chính xác.
Nhờ kết hợp các yếu tố bền bỉ, linh hoạt và đạt chuẩn quốc tế, AUT FIG13-DN200 trở thành giải pháp tối ưu cho hệ thống PCCC công trình lớn.

Xem đầy đủ các sản phẩm: van bao dong chua chay
Cấu tạo tổng quan
Van AUT FIG13-DN200 được thiết kế với cấu tạo chắc chắn, bao gồm các bộ phận chính: thân van, đĩa van, trục inox, vòng đệm làm kín, buồng trì hoãn, chuông thủy lực, công tắc áp lực, đồng hồ áp suất và van bi phụ trợ. Sự kết hợp giữa gang cầu, inox và hợp kim đồng giúp thiết bị hoạt động ổn định và chống mài mòn trong môi trường công nghiệp khắc nghiệt.
Thành phần | Vật liệu | Chức năng |
---|---|---|
Thân van | Gang cầu QT450-10 phủ epoxy | Chịu áp lực, bảo vệ toàn bộ kết cấu |
Đĩa van | Inox 304 | Mở/đóng dòng chảy khi áp lực thay đổi |
Trục van | Inox 304 | Truyền chuyển động cho đĩa van |
Vòng đệm | NBR / EPDM | Làm kín, ngăn rò rỉ |
Buồng trì hoãn | Inox 304 | Ổn định áp lực, tránh báo động giả |
Chuông thủy lực | Hợp kim nhôm | Phát tín hiệu âm thanh cảnh báo |
Công tắc áp lực | Điện tử | Gửi tín hiệu điện về trung tâm báo cháy |
Đồng hồ áp suất | Inox 304 | Theo dõi áp lực hệ thống |
Van bi & phụ kiện | Inox / Đồng | Hỗ trợ lắp đặt, xả nước và bảo trì |

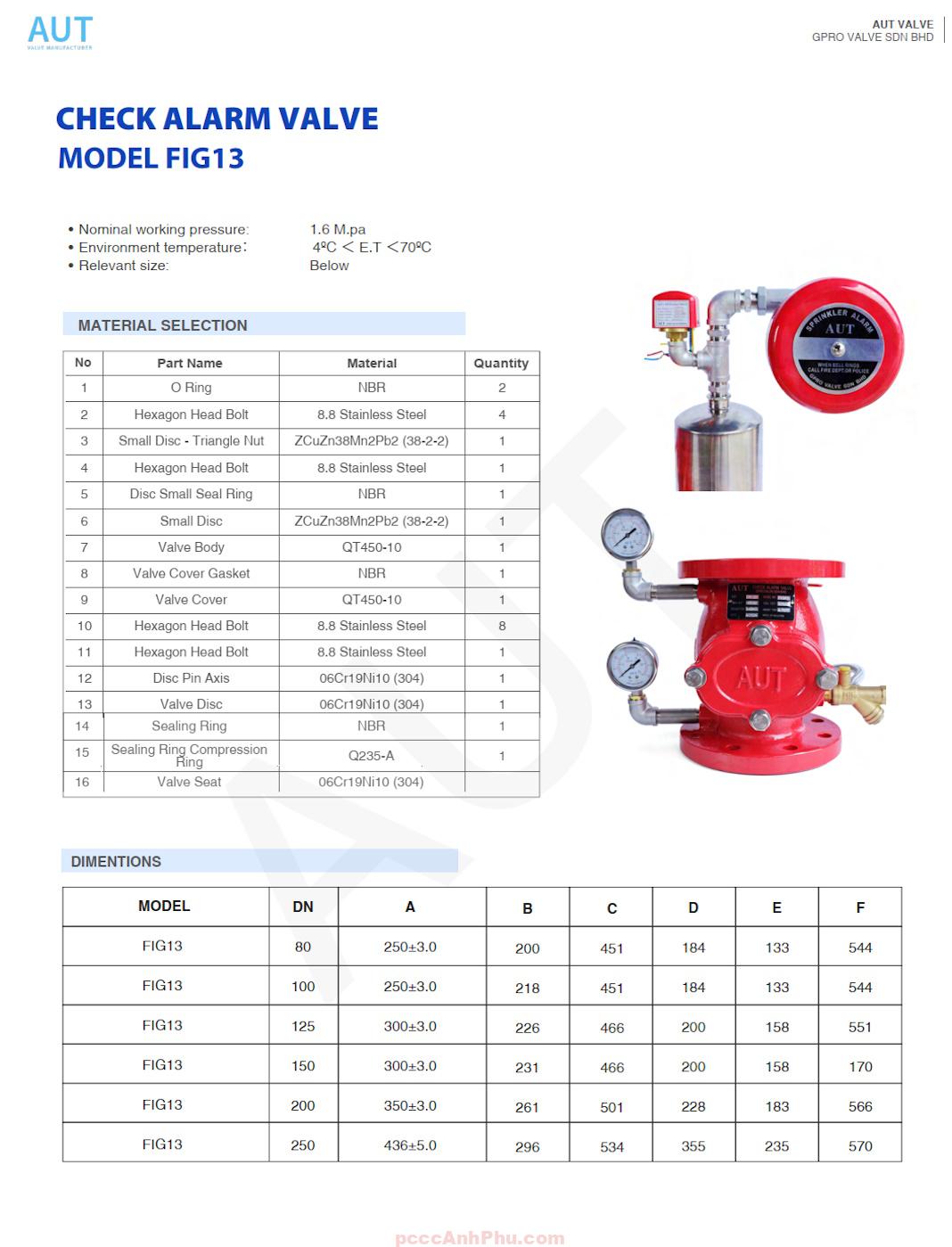

Tiêu chuẩn kết nối và áp suất làm việc
Van FIG13-DN200 được sản xuất theo tiêu chuẩn quốc tế, đảm bảo khả năng kết nối linh hoạt và vận hành an toàn. Sản phẩm duy trì hiệu quả trong dải nhiệt độ từ 4°C đến 70°C và có khả năng chịu áp lực lên đến 16 bar, phù hợp với hầu hết hệ thống PCCC hiện đại.
Thông số | Giá trị |
---|---|
Áp suất làm việc | 1.6 MPa (≈ 16 bar) |
Nhiệt độ môi trường | 4°C đến 70°C |
Kết nối | Mặt bích tiêu chuẩn |
Kích thước DN | DN200 |
Vật liệu chính | Gang cầu, Inox 304, Hợp kim đồng |
Nguyên lý hoạt động
Ở trạng thái bình thường, van FIG13-DN200 đóng kín, duy trì áp lực ổn định trong hệ thống. Khi có cháy, sprinkler mở, áp lực trong ống giảm mạnh khiến đĩa van bật mở, cho phép dòng nước lớn chảy qua để cung cấp cho hệ thống chữa cháy.
Một phần dòng nước được đưa vào buồng trì hoãn nhằm loại bỏ tín hiệu giả do dao động áp lực ngắn hạn. Sau đó, chuông thủy lực phát tín hiệu âm thanh tại chỗ, trong khi công tắc áp lực gửi tín hiệu điện về trung tâm báo cháy. Nhờ cơ chế báo động kép, hệ thống luôn đảm bảo phát hiện kịp thời và cảnh báo chính xác.
Cơ chế này giúp FIG13-DN200 hoạt động ổn định ngay cả trong điều kiện áp lực thay đổi nhanh, tăng độ tin cậy và an toàn cho toàn bộ công trình.
Ưu điểm nổi bật
Van báo động AUT FIG13-DN200 nổi bật nhờ khả năng dẫn lưu lượng lớn, đáp ứng hệ thống PCCC quy mô rộng. Cấu tạo bền chắc từ gang cầu và inox giúp chống ăn mòn, chịu tải cao. Buồng trì hoãn thông minh hạn chế báo động giả, chuông thủy lực và công tắc áp lực cung cấp báo động kép đáng tin cậy.
Sản phẩm cũng có thiết kế thuận tiện cho việc lắp đặt và bảo trì, các chi tiết dễ dàng tháo lắp và thay thế. Đây là giải pháp tối ưu cho nhà thầu và chủ đầu tư muốn đảm bảo hệ thống PCCC vận hành hiệu quả lâu dài.
Ứng dụng tiêu biểu
AUT FIG13-DN200 thường được lắp đặt trong nhà máy sản xuất, khu công nghiệp, kho bãi lớn, trung tâm logistics, tòa nhà cao tầng và trung tâm thương mại quy mô lớn. Khả năng cấp nước dồi dào giúp DN200 trở thành lựa chọn hàng đầu cho công trình có yêu cầu PCCC nghiêm ngặt.
Nhờ độ tin cậy cao, sản phẩm cũng được ứng dụng trong bệnh viện, trường đại học, cơ sở hạ tầng trọng điểm và khu đô thị hiện đại, nơi an toàn PCCC luôn là ưu tiên hàng đầu.
Hướng dẫn lắp đặt và vận hành
Khi lắp đặt van FIG13-DN200, cần bố trí theo phương thẳng đứng, tuân thủ đúng chiều dòng chảy. Đường ống phải được vệ sinh sạch sẽ, gioăng kiểm tra kỹ và bulông siết chặt đều tay. Chuông thủy lực và công tắc áp lực phải lắp đúng vị trí để đảm bảo cảnh báo hoạt động chính xác.
Sau khi lắp đặt, cần tiến hành thử nghiệm bằng van test. Chuông phải phát âm thanh rõ ràng, và tín hiệu từ công tắc áp lực phải được truyền về trung tâm báo cháy. Trong quá trình vận hành, cần theo dõi áp lực thường xuyên, bảo dưỡng định kỳ 6 tháng/lần, vệ sinh y lọc và thay gioăng khi cần thiết. Việc bảo trì định kỳ đảm bảo FIG13-DN200 luôn hoạt động ổn định và an toàn tuyệt đối.
