Giới thiệu

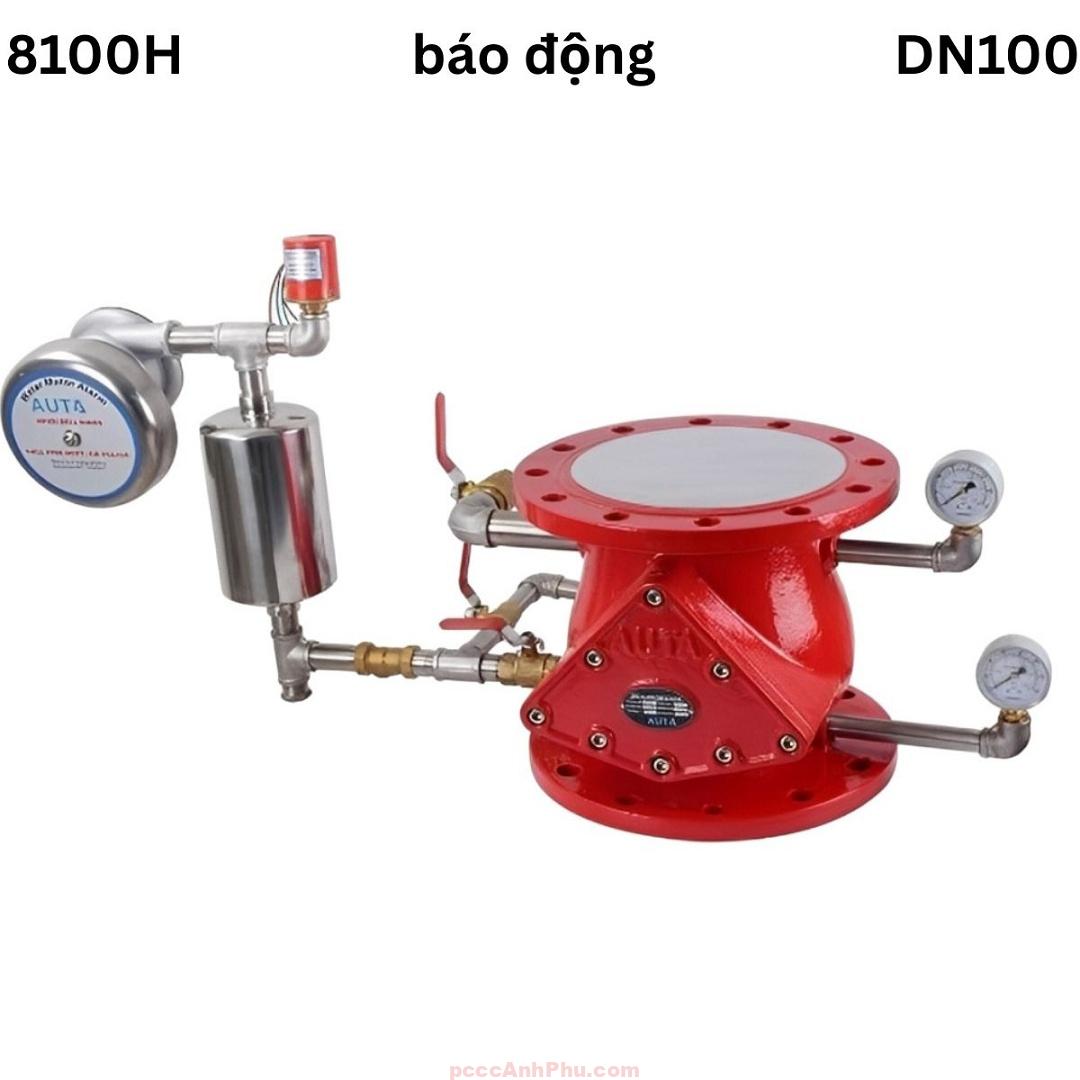

Van báo động AUTA DN100 model 8100H là phiên bản có kích thước lớn hơn DN80, đáp ứng nhu cầu lưu lượng nước cao trong các hệ thống chữa cháy sprinkler. Sản phẩm vừa kiểm soát dòng chảy vừa phát tín hiệu báo động, kết hợp chữa cháy và cảnh báo hỏa hoạn trong cùng một thiết bị.
Thân van làm từ gang cầu GGG50, phủ lớp epoxy dày 250 micron để chống ăn mòn. Van chịu áp suất PN16, giới hạn nhiệt độ 0 – 80°C, kết nối mặt bích chuẩn EN 1092-2 và BS5163. Với kích thước DN100, sản phẩm phù hợp cho công trình quy mô lớn như trung tâm thương mại, bệnh viện hay nhà máy công nghiệp.
Cấu tạo
Van báo động AUTA DN100 có cấu trúc tương tự phiên bản DN80 nhưng kích thước các chi tiết lớn hơn. Thân van bằng gang cầu chịu lực chính, bên trong có màng ngăn kiểm soát dòng chảy. Van bi bằng đồng dùng để thao tác đóng mở trong quá trình kiểm tra và bảo trì. Bộ trễ inox SS304 làm nhiệm vụ giữ áp khi có dòng chảy nhỏ, giảm thiểu báo động giả.
Chuông nước bằng inox phát tín hiệu cơ học, công tắc áp suất gửi tín hiệu điện về trung tâm báo cháy. Ngoài ra, các phụ kiện như ống nối, đồng hồ áp và van bi phụ đều được làm bằng inox hoặc đồng thau, đảm bảo độ bền trong môi trường có độ ẩm cao. Tổng thể cấu tạo tạo thành một khối đồng bộ, giúp vận hành ổn định và tuổi thọ dài lâu.
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Gang cầu GGG50 |
| Van bi | Đồng thau |
| Bộ trễ | Inox SS304 |
| Chuông nước | Inox SS304 |
| Công tắc áp suất | Tiêu chuẩn |
| Ống kết nối | Inox SS304 |
| Van bi phụ | Đồng thau |
| Ống nối phụ | Inox SS304 |
| Đồng hồ áp suất | Tiêu chuẩn |
Nguyên lý
Khi sprinkler vỡ do nhiệt độ cao, nước chảy vào đường ống và đi qua van báo động AUTA DN100. Áp lực này làm mở màng van, đồng thời dẫn nước vào chuông nước và công tắc áp suất. Chuông reo phát tín hiệu cơ học tại chỗ, công tắc truyền tín hiệu điện về trung tâm báo cháy.
Bộ trễ giữ vai trò kiểm soát áp lực dòng nhỏ. Nhờ bộ phận này, chuông và công tắc không bị kích hoạt sai khi có rò rỉ nhẹ hoặc trong lúc thử áp. Điều này giúp hệ thống hoạt động chính xác, giảm báo động giả và tăng độ tin cậy trong vận hành thực tế.
Sự kết hợp báo động cơ học và điện tử là yếu tố quan trọng. Ngay cả khi mất điện, chuông nước vẫn phát âm thanh cảnh báo, tạo thêm lớp an toàn cho con người tại hiện trường. Đây chính là điểm khác biệt của dòng van báo động AUTA so với nhiều sản phẩm khác.
Ưu điểm
Van báo động AUTA DN100 có nhiều ưu điểm nổi bật. Thân van bằng gang cầu có độ bền cao, chịu được áp suất lớn mà không biến dạng. Lớp phủ epoxy bảo vệ bề mặt chống ăn mòn và duy trì tuổi thọ dài hạn ngay cả trong môi trường ẩm ướt.
Cơ chế báo động kép là ưu điểm quan trọng. Chuông nước phát tín hiệu cơ học, công tắc áp suất truyền thông tin điện tử. Ngay cả khi một hệ thống gặp sự cố, cơ chế còn lại vẫn đảm bảo cảnh báo kịp thời. Đây là sự an toàn bổ sung mà nhiều công trình lớn luôn cần đến.
Cấu trúc modul đơn giản giúp tháo lắp và bảo trì dễ dàng. Việc thay thế phụ kiện nhanh chóng, tiết kiệm thời gian và chi phí bảo dưỡng. Đây là lợi thế đáng kể đối với các công trình quy mô lớn cần duy trì hệ thống PCCC trong thời gian dài.
Nhược điểm
Bên cạnh các ưu điểm, van báo động AUTA DN100 cũng có một số nhược điểm cần lưu ý. Trọng lượng nặng khiến việc vận chuyển và lắp đặt khó khăn hơn, đòi hỏi nhân lực và dụng cụ chuyên dụng. Điều này làm tăng chi phí thi công ban đầu.
Sản phẩm có nhiều chi tiết cơ khí, yêu cầu bảo trì định kỳ. Nếu không kiểm tra thường xuyên, nguy cơ kẹt van hoặc han gỉ có thể xảy ra, ảnh hưởng đến khả năng vận hành. Đặc biệt, bộ trễ cần được vệ sinh để đảm bảo độ nhạy khi báo động.
Chi phí đầu tư cho DN100 cao hơn so với các dòng van nhỏ hơn. Ngoài ra, nếu nguồn nước không được lọc sạch, cặn bẩn có thể gây ảnh hưởng đến bộ trễ và làm giảm độ chính xác trong quá trình vận hành. Đây là yếu tố mà người sử dụng cần dự tính trước.
Ứng dụng
Van báo động AUTA DN100 được ứng dụng trong các công trình yêu cầu lưu lượng lớn và độ an toàn cao. Tại trung tâm thương mại, thiết bị giúp sprinkler hoạt động đồng bộ, vừa phun nước chữa cháy vừa phát tín hiệu cảnh báo, bảo vệ cả người và tài sản.
Trong các tòa nhà cao tầng, van thường được đặt tại phòng bơm chữa cháy, kết nối với mạng lưới ống chính. Với kích thước DN100, van cung cấp áp lực và lưu lượng ổn định cho nhiều tầng lầu, phù hợp với nhu cầu chữa cháy quy mô lớn.
Tại bệnh viện, trường học hoặc khách sạn, van báo động giúp chuông cơ học phát tín hiệu trực tiếp, trong khi công tắc áp suất truyền thông tin đến trung tâm. Điều này hỗ trợ quá trình sơ tán và ứng cứu kịp thời, giảm thiểu thiệt hại khi có sự cố cháy nổ.
Trong nhà máy, kho bãi hay cơ sở sản xuất, van báo động AUTA DN100 bảo đảm hệ thống PCCC phản ứng nhanh chóng. Ở hạ tầng trọng yếu như hầm gửi xe hay ga metro, cơ chế báo động kép của van giúp tăng khả năng kiểm soát cháy nổ trong tình huống khẩn cấp.
Lắp đặt và vận hành
Khi lắp đặt, van báo động AUTA DN100 cần đặt nằm ngang và theo chiều mũi tên trên thân van. Bulông mặt bích phải được siết đều để đảm bảo độ kín và tránh rò rỉ. Chuông nước nên đặt nơi dễ nghe thấy, công tắc áp suất nối dây đúng tiêu chuẩn đến trung tâm báo cháy.
Sau khi lắp đặt, hệ thống cần thử áp và chạy thử để kiểm tra độ kín, độ nhạy và khả năng hoạt động của chuông cũng như công tắc. Chỉ khi toàn bộ bộ phận vận hành ổn định thì van mới được đưa vào sử dụng chính thức.
Trong quá trình vận hành, bảo dưỡng định kỳ là yếu tố bắt buộc. Mỗi 6 tháng, đội kỹ thuật cần kiểm tra van bi, đồng hồ áp suất, công tắc và bộ trễ. Nếu phát hiện sự cố, các bộ phận cần được vệ sinh hoặc thay thế kịp thời để hệ thống luôn sẵn sàng. Nhờ vậy, AUTA DN100 duy trì được độ ổn định và độ tin cậy trong suốt vòng đời sử dụng.
