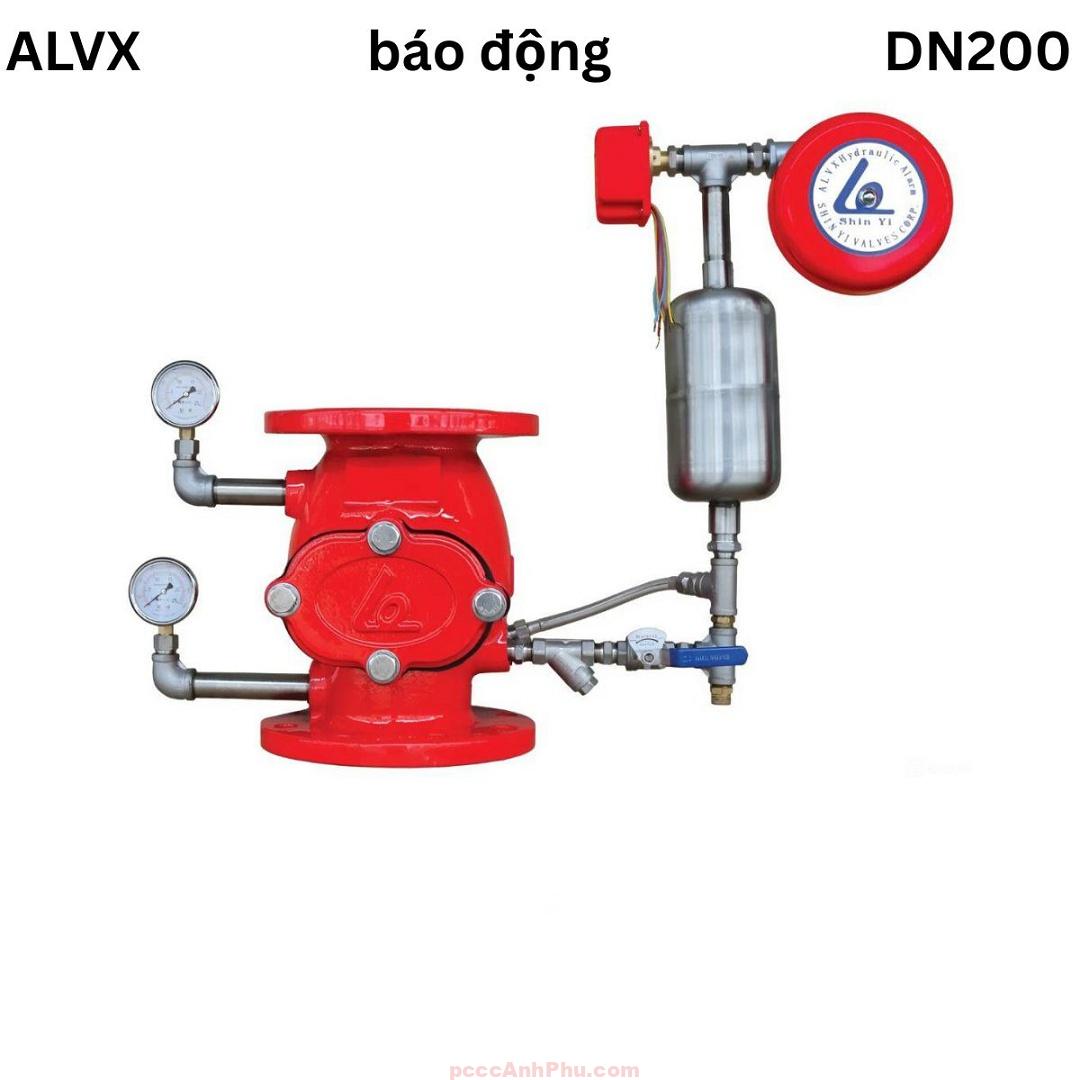

Giới thiệu Van báo động ShinYi ALVX-0200
Van báo động ShinYi ALVX-0200 là model công suất lớn trong dòng ALVX, được thiết kế chuyên biệt cho hệ thống PCCC quy mô rộng. Với đường kính 0200, sản phẩm mang lại khả năng cấp nước dồi dào, phù hợp với khu công nghiệp, nhà máy sản xuất lớn, kho hàng, cảng logistic và các tòa nhà cao tầng có mật độ sprinkler dày đặc.
Van 0200 được chế tạo từ gang cầu phủ epoxy, có khả năng chịu áp lực cao và chống ăn mòn tốt trong môi trường ẩm ướt. Cơ chế báo động kép bằng thủy lực và điện tử giúp hệ thống luôn phản ứng nhanh và chính xác, đảm bảo an toàn tối đa cho công trình.
Xem đầy đủ các sản phẩm: van báo động 1 chiều
Cấu tạo tổng quan
ALVX-0200 có thiết kế vững chắc, tối ưu cho lưu lượng cực lớn. Cấu tạo gồm thân van, đĩa clapper, gioăng làm kín, buồng trì hoãn, chuông thủy lực, công tắc áp lực, đồng hồ áp suất và các phụ kiện như van bi, y lọc. Mỗi chi tiết đều được tính toán để chịu tải nặng, vận hành ổn định và kéo dài tuổi thọ.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van | Gang cầu phủ epoxy | Chịu áp lực, bảo vệ toàn bộ hệ thống |
| Đĩa clapper | Gang cầu | Đóng/mở theo áp lực dòng chảy |
| Gioăng làm kín | NBR / EPDM | Đảm bảo kín khít, ngăn rò rỉ |
| Buồng trì hoãn | Thép mạ kẽm | Hạn chế báo động giả do dao động áp lực |
| Chuông thủy lực | Hợp kim | Phát tín hiệu âm thanh cảnh báo |
| Công tắc áp lực | Điện tử | Gửi tín hiệu điện về trung tâm báo cháy |
| Đồng hồ áp suất | Inox/Thép không gỉ | Theo dõi áp lực đường ống |
| Van bi phụ trợ | Đồng/Thép | Hỗ trợ xả nước và bảo trì |
| Y lọc | Thép mạ kẽm | Lọc cặn, giảm sự cố hỏng hóc |
Tiêu chuẩn kết nối và áp suất làm việc
ALVX-0200 được sản xuất theo nhiều tiêu chuẩn quốc tế, giúp dễ dàng lắp đặt cho hệ thống PCCC ở nhiều quốc gia. Khả năng chịu áp suất đa dạng đảm bảo sản phẩm vận hành ổn định cả trong môi trường công nghiệp nặng.
| Tiêu chuẩn kết nối | Áp suất làm việc |
|---|---|
| BS 4504 | 10 bar / 16 bar |
| DIN 2632 / DIN 2633 | 10 bar / 16 bar |
| JIS B2220 | 10 kgf/cm² / 16 kgf/cm² |
| ASME B16.42 | 150 psi |
Nguyên lý hoạt động
Khi hệ thống hoạt động bình thường, van ALVX-0200 đóng kín, giữ áp lực ổn định trong đường ống. Khi có cháy, sprinkler mở, áp lực giảm đột ngột, đĩa clapper bật mở, cho phép dòng nước lớn đi qua. Một phần dòng chảy được đưa vào buồng trì hoãn để loại bỏ báo động giả do biến động áp lực ngắn hạn.
Sau đó, chuông thủy lực phát tín hiệu âm thanh, đồng thời công tắc áp lực gửi tín hiệu điện về trung tâm điều khiển. Hệ thống báo động kép này giúp công trình được cảnh báo kịp thời, đồng bộ và an toàn tuyệt đối.
Ưu điểm nổi bật
ALVX-0200 nổi bật nhờ khả năng dẫn lưu lượng cực lớn, đáp ứng nhu cầu PCCC của các công trình quy mô lớn. Vật liệu gang cầu phủ epoxy tăng độ bền và chống ăn mòn. Buồng trì hoãn giúp loại bỏ báo động giả, trong khi chuông thủy lực và công tắc áp lực mang lại khả năng báo động kép an toàn.
Sản phẩm được thiết kế thân thiện cho việc bảo trì, với y lọc và van phụ trợ sẵn có. Đây là lựa chọn tối ưu cho chủ đầu tư và nhà thầu trong các dự án công nghiệp và thương mại quy mô lớn.
Ứng dụng tiêu biểu
ShinYi ALVX-0200 thường được ứng dụng trong nhà máy sản xuất lớn, khu công nghiệp, kho chứa hàng, cảng logistic, trung tâm thương mại và các tòa nhà cao tầng. Với lưu lượng vượt trội, 0200 là giải pháp hoàn hảo cho các công trình có yêu cầu an toàn PCCC khắt khe.
Sản phẩm cũng thích hợp cho dự án hạ tầng kỹ thuật lớn, nơi cần hệ thống PCCC hoạt động ổn định, liên tục và đạt chuẩn quốc tế.
Hướng dẫn lắp đặt và vận hành
Khi lắp đặt ALVX-0200, cần đặt van theo phương thẳng đứng, đúng chiều dòng chảy với mũi tên trên thân van. Đường ống phải được vệ sinh sạch, gioăng kiểm tra kỹ và bulông siết chặt. Chuông thủy lực và công tắc áp lực phải được lắp đúng vị trí để đảm bảo hoạt động chính xác.
Sau khi lắp đặt, cần thử nghiệm hệ thống bằng van test, kiểm tra chuông thủy lực và tín hiệu điện. Trong vận hành, phải giám sát áp lực thường xuyên, bảo dưỡng định kỳ 6 tháng/lần. Việc vệ sinh y lọc, thay gioăng khi cần và kiểm tra chuông thủy lực là các bước quan trọng để giữ hệ thống luôn an toàn và bền bỉ.
