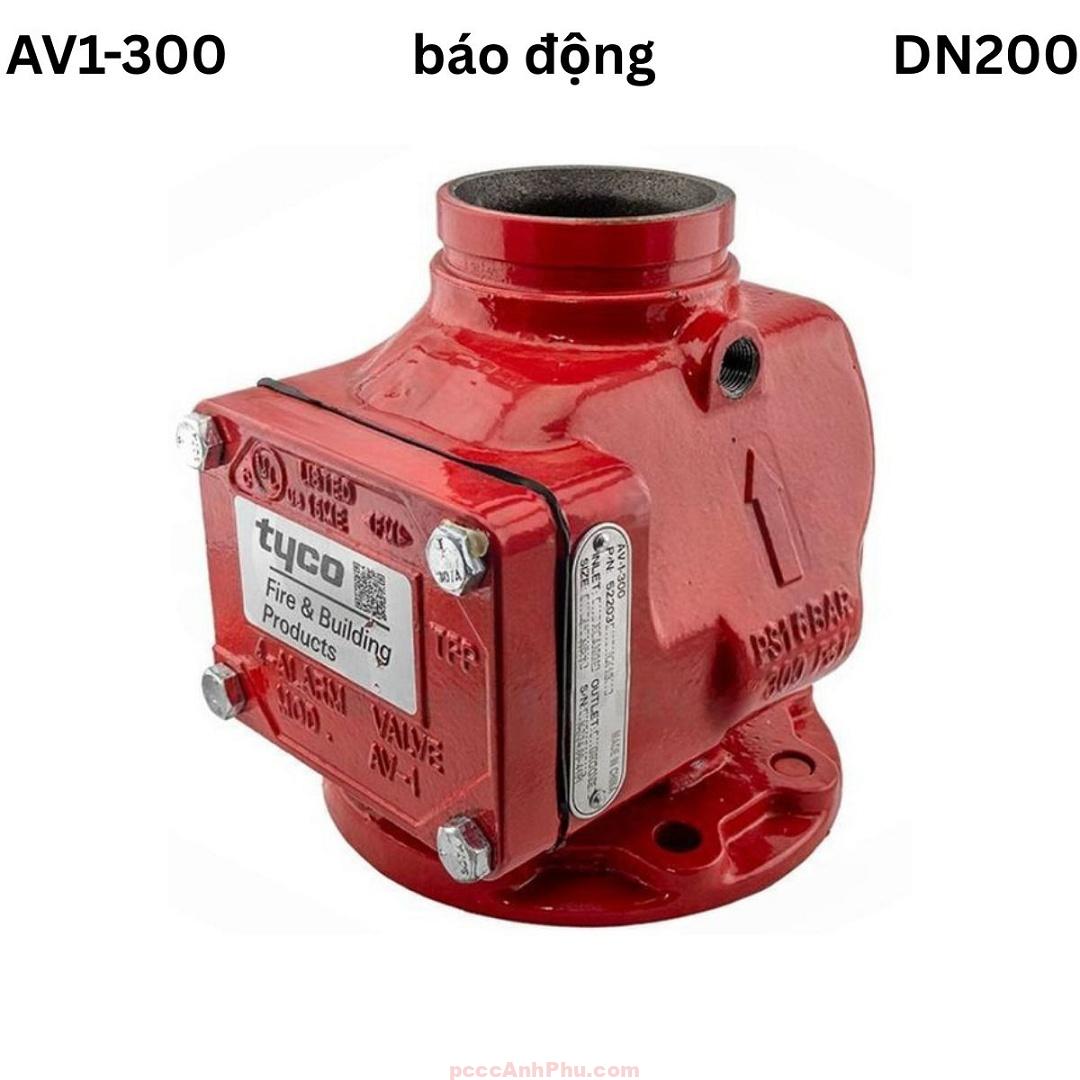

Giới thiệu Van báo động Tyco AV-1-300 DN200
Van báo động Tyco AV-1-300 DN200 là model cỡ lớn trong dòng AV-1-300 của Tyco Fire Protection, được phát triển nhằm đáp ứng nhu cầu chữa cháy cho công trình quy mô rộng. Với đường kính danh nghĩa DN200 (8”), sản phẩm mang lại khả năng dẫn lưu lượng cực lớn, phù hợp cho khu công nghiệp, trung tâm thương mại, tòa nhà cao tầng và các công trình hạ tầng trọng điểm.
Sản phẩm có khả năng làm việc ở áp suất tối đa 300 psi (≈ 20.7 bar), mức áp lực vượt trội so với nhiều loại van báo động thông thường. Điều này giúp Tyco AV-1-300 DN200 vận hành ổn định trong hệ thống sprinkler của công trình cao tầng, nơi áp lực nước cao là bắt buộc để duy trì hiệu quả dập lửa.
AV-1-300 DN200 được trang bị báo động kép gồm chuông thủy lực và công tắc áp lực điện tử. Nhờ đó, hệ thống không chỉ phát cảnh báo âm thanh tại chỗ mà còn truyền tín hiệu điện đến trung tâm, giúp xử lý sự cố nhanh chóng và chính xác.
Xem đầy đủ các sản phẩm: van báo động arv
Cấu tạo tổng quan
Tyco AV-1-300 DN200 có cấu trúc bền chắc, được thiết kế từ vật liệu cao cấp để đảm bảo an toàn trong điều kiện áp lực cao. Các bộ phận chính bao gồm thân van, đĩa van, trục inox, vòng đệm làm kín, buồng trì hoãn, chuông thủy lực, công tắc áp lực, đồng hồ áp suất và van bi phụ trợ.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van | Gang cầu phủ epoxy | Chịu áp lực chính, bảo vệ toàn bộ kết cấu |
| Đĩa van (Clapper) | Inox 304 / hợp kim | Đóng mở khi áp lực thay đổi |
| Trục van | Inox 304 | Kết nối và truyền lực cho đĩa van |
| Vòng đệm | NBR / EPDM | Ngăn rò rỉ, duy trì kín khít |
| Buồng trì hoãn | Thép mạ kẽm | Ổn định áp lực, loại bỏ báo động giả |
| Chuông thủy lực | Hợp kim nhôm | Phát tín hiệu âm thanh báo động |
| Công tắc áp lực | Điện tử | Truyền tín hiệu điện về trung tâm |
| Đồng hồ áp suất | Inox | Hiển thị áp lực trong hệ thống |
| Van bi phụ trợ | Đồng / Inox | Hỗ trợ kiểm tra, xả nước và bảo trì |
Kiểu kết nối
Tyco AV-1-300 DN200 hỗ trợ nhiều kiểu kết nối để thích ứng với các loại đường ống khác nhau. Nhờ sự đa dạng này, sản phẩm có thể lắp đặt trong cả hệ thống mới lẫn hệ thống cải tạo, mang lại sự linh hoạt cho kỹ sư và nhà thầu.
| Loại kết nối | Mô tả |
|---|---|
| Flanged × Flanged | Mặt bích – mặt bích, chắc chắn, dễ tháo lắp |
| Flanged × Grooved | Mặt bích – rãnh, kết hợp linh hoạt nhiều loại ống |
| Grooved × Grooved | Rãnh – rãnh, thi công nhanh, tiết kiệm thời gian |
Sản phẩm được chứng nhận UL Listed, C-UL Listed và FM Approved, đảm bảo tiêu chuẩn quốc tế về an toàn PCCC.
Tiêu chuẩn kết nối và áp suất làm việc
Van báo động Tyco AV-1-300 DN200 được sản xuất để hoạt động trong điều kiện áp lực cao. Áp suất tối đa 300 psi và dải nhiệt độ từ 4°C đến 70°C cho phép sản phẩm vận hành bền bỉ tại nhiều môi trường công trình khác nhau.
| Thông số | Giá trị |
|---|---|
| Áp suất làm việc tối đa | 300 psi (≈ 20.7 bar) |
| Nhiệt độ môi trường | 4°C – 70°C |
| Kết nối | Flanged / Grooved (tùy chọn) |
| Kích thước DN | DN200 (8”) |
| Chứng nhận | UL, C-UL, FM |
Nguyên lý hoạt động
Ở trạng thái bình thường, đĩa van DN200 đóng kín và giữ áp lực ổn định trong hệ thống. Khi sprinkler mở do nhiệt độ tăng, áp lực trong đường ống giảm khiến đĩa van bật mở, cho phép lưu lượng nước cực lớn chảy qua để dập lửa.
Một phần nước đi vào buồng trì hoãn, giữ lại áp lực tức thời để tránh báo động giả. Khi dòng chảy ổn định, chuông thủy lực phát âm thanh báo động tại chỗ, đồng thời công tắc áp lực gửi tín hiệu điện về trung tâm báo cháy. Cơ chế kép này đảm bảo cảnh báo nhanh chóng, chính xác và đồng bộ.
Sự kết hợp cơ khí và điện tử giúp hệ thống luôn an toàn. Ngay cả khi một thiết bị báo động gặp sự cố, tín hiệu còn lại vẫn hoạt động, duy trì sự tin cậy tuyệt đối cho toàn bộ hệ thống.
Ưu điểm nổi bật
Chịu áp lực cực cao: 300 psi là mức áp lực mà ít van báo động khác đạt được, giúp AV-1-300 DN200 vận hành trong hệ thống bơm công suất lớn.
Cấu tạo bền chắc: Gang cầu phủ epoxy kết hợp inox và đồng đảm bảo chống ăn mòn, chịu lực tốt, kéo dài tuổi thọ sử dụng.
Báo động kép: Chuông thủy lực và công tắc áp lực điện tử kết hợp, mang lại hệ thống cảnh báo an toàn, toàn diện.
Ngăn báo động giả: Buồng trì hoãn thông minh giúp loại bỏ tín hiệu sai, tránh gây hoang mang và tiết kiệm chi phí vận hành.
Linh hoạt kết nối: Flanged × Flanged, Flanged × Grooved hoặc Grooved × Grooved, phù hợp với nhiều hệ thống khác nhau.
Đạt chuẩn toàn cầu: UL, C-UL và FM Approved đảm bảo chất lượng, an toàn và được tin dùng trong các dự án quốc tế.
Ứng dụng tiêu biểu
Tyco AV-1-300 DN200 thường được sử dụng trong các công trình quy mô lớn, nơi yêu cầu lưu lượng nước lớn và áp lực cao. Trong dân dụng, sản phẩm được lắp tại trung tâm thương mại, tòa nhà cao tầng, khách sạn lớn, bệnh viện và trường đại học.
Trong công nghiệp, van DN200 phù hợp cho nhà máy sản xuất, khu công nghiệp, kho bãi logistics, sân bay và cảng biển. Với lưu lượng cấp nước dồi dào, sản phẩm đảm bảo an toàn chữa cháy cho công trình có mật độ người và hàng hóa lớn.
Sản phẩm còn được ứng dụng trong các công trình hạ tầng trọng điểm như khu đô thị cao tầng, trung tâm hội nghị, nhà ga và khu phức hợp đa chức năng, nơi an toàn PCCC là ưu tiên số một.
Hướng dẫn lắp đặt và vận hành
Khi lắp đặt AV-1-300 DN200, cần đặt van theo phương thẳng đứng, đúng chiều dòng chảy. Trước khi lắp, phải vệ sinh đường ống, kiểm tra gioăng và siết bulông chắc chắn để ngăn rò rỉ.
Sau khi lắp đặt, tiến hành thử nghiệm bằng van test để kiểm tra chuông thủy lực và công tắc áp lực. Chuông phải phát âm thanh rõ, công tắc áp lực truyền tín hiệu điện về trung tâm chính xác. Trong vận hành, theo dõi đồng hồ áp suất thường xuyên và bảo dưỡng định kỳ 6 tháng/lần.
Bảo dưỡng bao gồm vệ sinh y lọc, thay gioăng, kiểm tra chuông và công tắc áp lực. Thực hiện đầy đủ quy trình giúp AV-1-300 DN200 duy trì hiệu quả lâu dài, đảm bảo hệ thống chữa cháy luôn trong trạng thái sẵn sàng.
