Van bi 3 ngã

Van bi 3 ngã là giải pháp linh hoạt để phân chia hoặc trộn dòng chảy trong các hệ thống đường ống, giúp tiết kiệm không gian và chi phí so với sử dụng nhiều van 2 ngã.

Với thiết kế đa cửa và chất liệu bền bỉ như inox 304/316, van bi 3 ngã phù hợp cho nước, hơi, khí nén, hóa chất nhẹ và các ứng dụng công nghiệp, dân dụng như HVAC, PCCC, thực phẩm và dược phẩm.

Bảng giá tham khảo van bi 3 ngã

Kích thước (DN)	Giá (VNĐ/cái)
DN15	960.000
DN20	1.050.000
DN25	1.200.000
DN32	1.950.000
DN40	2.500.000
DN50	2.650.000

Lưu ý: Giá niêm yết chưa bao gồm thuế VAT và có thể thay đổi tùy thuộc vào số lượng đặt hàng, chính sách chiết khấu hoặc biến động thị trường. Vui lòng liên hệ để nhận báo giá chi tiết và ưu đãi cho đơn hàng lớn.

Giới thiệu chung về van bi 3 ngã

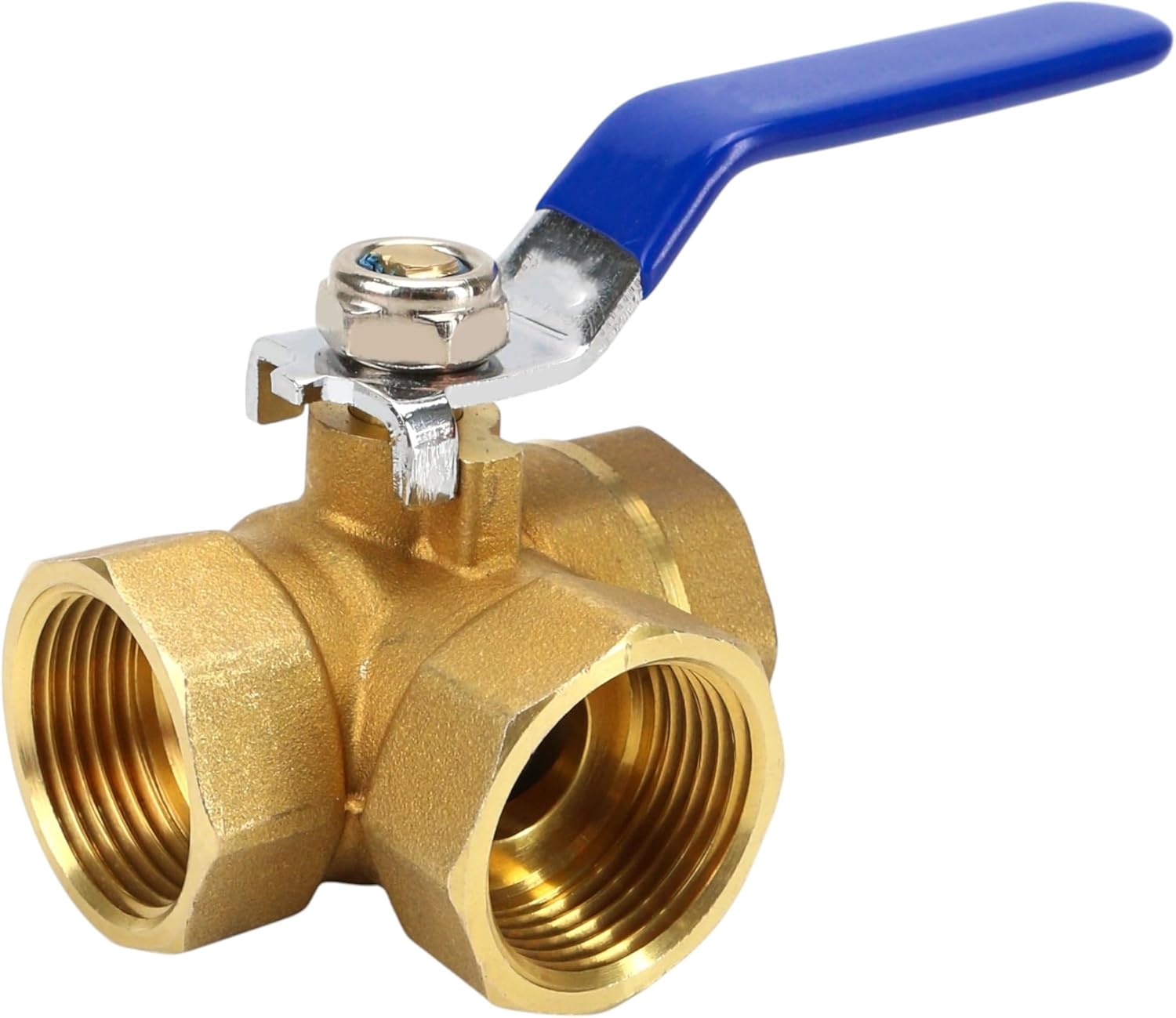

Van bi 3 ngã được thiết kế với bi xoay bên trong thân van, có ba lỗ kết nối để phân chia hoặc trộn dòng chảy theo các cấu hình chữ L hoặc chữ T. Van hoạt động bằng cách xoay bi 90° hoặc 180° để điều chỉnh hướng dòng chảy, phù hợp cho các hệ thống cần chuyển đổi dòng hoặc hòa trộn lưu chất như nước, hơi, khí nén và hóa chất nhẹ.

Thân van thường được làm từ inox 304/316, gang epoxy hoặc thép carbon, đảm bảo khả năng chống ăn mòn, chịu áp suất PN16–PN40 và nhiệt độ từ –10°C đến 200°C.

Van bi 3 ngã được sản xuất theo các tiêu chuẩn quốc tế như ANSI, DIN, JIS, và FDA/NSF (cho thực phẩm), đáp ứng nhu cầu từ hệ thống dân dụng đến công nghiệp nặng. Các thương hiệu uy tín như Kitz, ARV, Samwoo và Wonil cung cấp các dòng van bi 3 ngã với độ bền cao, vận hành linh hoạt và dễ tích hợp với hệ thống tự động hóa. Van có thể được vận hành thủ công (tay gạt, tay quay) hoặc tự động bằng actuator điện/khí nén, phù hợp với các hệ thống PLC/SCADA.

So với van bi 2 ngã, van bi 3 ngã giúp giảm số lượng van cần lắp đặt, tối ưu hóa không gian và chi phí. Các dòng sản phẩm từ Kitz (Nhật Bản) được ưa chuộng trong các hệ thống hơi và thực phẩm nhờ độ hoàn thiện cao, trong khi ARV và Samwoo (Hàn Quốc) cung cấp các giải pháp giá cả cạnh tranh cho PCCC, HVAC và xử lý nước thải. Van bi 3 ngã inox của Wonil đạt tiêu chuẩn UL/FM, lý tưởng cho các ứng dụng phòng cháy chữa cháy.

Đặc điểm nổi bật

• Phân chia và trộn dòng linh hoạt: Van bi 3 ngã cho phép chuyển đổi hoặc hòa trộn dòng chảy, giảm số lượng van cần thiết so với hai van 2 ngã.
• Kết cấu nhỏ gọn: Thân van ba cửa tiết kiệm không gian, giảm mối hàn và kết nối, phù hợp cho hệ thống phức tạp.
• Vận hành đa dạng: Hỗ trợ tay gạt, tay quay hoặc actuator điện/khí nén, tích hợp PLC/SCADA, đáp ứng nhu cầu tự động hóa.
• Vật liệu chất lượng cao: Inox 304/316 chống ăn mòn, chịu nhiệt và áp lực cao, phù hợp cho nước, hơi, dầu, khí và hóa chất nhẹ.
• Độ kín khít tuyệt đối: Bi mạ crom hoặc PTFE, gioăng EPDM/PTFE đảm bảo rò rỉ dưới 0,01%, giảm thất thoát lưu chất.
• Tuổi thọ lâu dài: Thân liền khối, ít mối hàn, giảm mài mòn, tuổi thọ trên 10 năm với bảo trì đúng cách.
• Dễ tích hợp: Tương thích với các hệ thống tự động hóa, phù hợp cho các ứng dụng công nghiệp hiện đại.

Ứng dụng thực tiễn

Van bi 3 ngã được sử dụng rộng rãi nhờ tính linh hoạt và độ bền cao:

• Hệ thống HVAC: Điều phối nước nóng/lạnh giữa các nhánh quạt gió hoặc hệ thống sưởi, đảm bảo hiệu suất nhiệt tối ưu.
• Ngành thực phẩm và dược phẩm: Trộn các thành phần dung dịch theo tỷ lệ chính xác, đáp ứng tiêu chuẩn FDA/NSF.
• Xử lý nước thải: Phân chia hoặc hòa trộn nước thải, hóa chất khử trùng trong các nhà máy xử lý.
• Dầu khí và hóa chất: Chuyển hướng dòng dầu, khí hoặc hóa chất giữa các bồn chứa và hệ phản ứng.
• Hệ thống PCCC: Cấp nước chữa cháy từ nhiều nhánh ống đến van chữa cháy, đảm bảo dòng chảy ổn định.

Van bi 3 ngã inox của Kitz và Wonil được ưa chuộng trong các ứng dụng thực phẩm và PCCC nhờ khả năng chống ăn mòn và độ bền cao. Trong khi đó, ARV và Samwoo cung cấp các dòng van giá cả phải chăng, phù hợp cho HVAC và xử lý nước thải.

Ứng dụng trong hệ thống PCCC

Van bi 3 ngã đóng vai trò quan trọng trong các hệ thống phòng cháy chữa cháy (PCCC), đặc biệt trong việc phân phối nước từ nhiều nguồn đến các điểm chữa cháy hoặc điều phối dòng chảy trong hệ thống sprinkler.

Với khả năng chuyển đổi dòng chảy linh hoạt, van bi 3 ngã giúp đảm bảo áp suất và lưu lượng nước ổn định, ngăn ngừa hiện tượng thiếu hụt nước trong các tình huống khẩn cấp.

Các ứng dụng cụ thể trong PCCC bao gồm:

• Phân phối nước chữa cháy: Chuyển hướng dòng nước từ bể chứa chính sang các nhánh phụ hoặc vòi phun.
• Hệ thống sprinkler: Điều phối dòng chảy đến các đầu phun, đảm bảo kích hoạt nhanh chóng và hiệu quả.
• Trạm bơm tuần hoàn: Kiểm soát dòng chảy giữa các bể chứa, ngăn dòng ngược và duy trì áp suất ổn định.

Van bi 3 ngã inox của Wonil và ARV đạt tiêu chuẩn UL/FM, với thân inox 304/316 và gioăng PTFE, phù hợp cho môi trường ngoài trời hoặc độ ẩm cao. Các dòng van điều khiển điện hoặc khí nén của Kitz được tích hợp trong các hệ thống PCCC tự động, cho phép đóng mở nhanh và tích hợp với PLC/SCADA, đảm bảo vận hành hiệu quả trong các tình huống khẩn cấp.

Phân loại van bi 3 ngã

Theo hình dạng lỗ bi

• Chữ L (L-port): Bi có hai lỗ vuông góc, dùng để chuyển đổi dòng chảy giữa hai nhánh, chỉ kết nối 2/3 cửa mỗi lúc, phù hợp cho hệ thống phân nhánh.
• Chữ T (T-port): Bi có ba lỗ kết nối hình chữ T, cho phép trộn hai dòng vào một hoặc phân chia một dòng ra ba hướng, lý tưởng cho hệ thống tuần hoàn.

Theo kiểu vận hành

• Thủ công (tay gạt/tay quay): Chi phí thấp, phù hợp cho hệ thống ít thay đổi, thao tác trực tiếp.
• Điều khiển điện: Actuator điện (24 VDC, 220 VAC) với encoder/positioner, điều khiển tuyến tính 0–100%, tích hợp PLC/SCADA.
• Điều khiển khí nén: Actuator piston/diaphragm với solenoid valve, phản hồi nhanh 0,1–0,5 giây, phù hợp khu vực nguy cơ cháy nổ.

Thương hiệu nổi bật và dòng sản phẩm

Nhiều thương hiệu uy tín cung cấp van bi 3 ngã chất lượng cao:

• Kitz (Nhật Bản): Cung cấp van bi 3 ngã inox 304/316, đạt tiêu chuẩn JIS và ANSI. Dòng van Kitz nổi bật với độ hoàn thiện cao, phù hợp cho hơi, thực phẩm và PCCC. Van điều khiển điện Kitz tích hợp positioner chính xác, lý tưởng cho tự động hóa.
• ARV (Malaysia): Cung cấp van bi 3 ngã giá cạnh tranh, đa dạng kích thước từ DN15–DN50, phù hợp cho cấp nước, PCCC và hóa chất nhẹ, đạt tiêu chuẩn DIN.
• Wonil (Hàn Quốc): Chuyên về van bi 3 ngã inox đạt tiêu chuẩn UL/FM, lý tưởng cho PCCC và công nghiệp thực phẩm. Dòng van khí nén Wonil được ưa chuộng nhờ tốc độ phản hồi nhanh.
• Samwoo (Hàn Quốc): Tập trung vào van bi 3 ngã điều khiển khí nén, phù hợp cho khí nén, hóa chất và nước thải, đạt tiêu chuẩn ISO.

Các thương hiệu này cung cấp van bi 3 ngã với kích thước từ DN15 đến DN100, đáp ứng mọi nhu cầu từ hệ thống dân dụng đến công nghiệp nặng. Van Kitz và Wonil phù hợp cho các dự án yêu cầu chất lượng cao, trong khi ARV và Samwoo là lựa chọn kinh tế cho HVAC và xử lý nước thải.

Tiêu chí lựa chọn

Chất liệu thân và bi

Chọn inox 304/316 cho hóa chất, thực phẩm, PCCC; gang epoxy hoặc thép carbon cho nước, hơi, dầu. Bi mạ crom/PTFE đảm bảo độ bền và độ kín cao.

Áp suất và nhiệt độ

Kiểm tra áp suất PN16–PN40 và nhiệt độ tối đa (150°C cho inox, 200°C cho thép carbon). Chọn gioăng EPDM/PTFE hoặc graphite phù hợp với lưu chất.

Kiểu lắp đặt và kết nối

Chọn ren BSP/NPT, mặt bích PN16–PN40 hoặc wafer tùy hệ thống. Đảm bảo kích thước DN tương thích và mặt bích theo tiêu chuẩn ANSI, DIN, JIS.

Chức năng và tự động hóa

Ưu tiên actuator điện/khí nén cho hệ thống trộn/phân chia tự động; dùng solenoid hoặc motor đơn giản cho on/off. Van điều khiển điện phù hợp với PLC/SCADA, van khí nén lý tưởng cho khu vực nguy cơ cháy nổ.

Chứng nhận và xuất xứ

Ưu tiên sản phẩm từ Kitz, ARV, Wonil, Samwoo, có chứng nhận CO/CQ, FDA/NSF (thực phẩm) hoặc UL/FM (PCCC) để đảm bảo chất lượng.

Bảo hành

Chọn nhà cung cấp uy tín với bảo hành tối thiểu 12 tháng và hỗ trợ kỹ thuật tận nơi.

Bảng so sánh van bi 3 ngã và van bi 2 ngã

Tiêu chí	Van bi 3 ngã	Van bi 2 ngã
Chức năng	Phân chia/Trộn 3 hướng	Chỉ đóng/mở 2 hướng
Thiết kế	Thân 3 cửa, bi ba lỗ	Thân 2 cửa, bi một lỗ
Không gian lắp	Gọn hơn 2 van 2 ngã	Cần 2 van để có chức năng 3 ngã
Chi phí	Cao hơn 1,5× van 2 ngã	Thấp hơn, đơn giản hơn
Bảo trì	Phức tạp hơn	Đơn giản hơn

Hướng dẫn lắp đặt

• Vệ sinh hệ thống: Loại bỏ bavia, cặn bẩn trong ống và van để tránh kẹt bi.
• Định vị dòng chảy: Xác định đúng chiều dòng theo mũi tên trên thân van, đảm bảo cửa A, B, C khớp thiết kế L/T.
• Kết nối chắc chắn: Siết bulông mặt bích theo chu trình chéo; dùng băng PTFE/sealant cho ren.
• Kiểm tra vận hành: Thao tác đóng/mở bi bằng tay trước khi cấp áp suất.
• Thử áp: Chạy áp thử 1,5×PN trong 24–48 giờ, kiểm tra rò rỉ và hoạt động actuator.

Hướng dẫn bảo trì

• Kiểm tra định kỳ: Mỗi 6–12 tháng, kiểm tra đóng/mở, độ kín, gioăng và bulông.
• Làm sạch van: Tháo van, vệ sinh bi và khoang thân, thay gioăng/seal nếu mòn.
• Bôi trơn: Sử dụng mỡ silicone hoặc mỡ chuyên dụng cho trục bi và bạc đệm.
• Kiểm tra actuator: Vệ sinh solenoid (khí nén) hoặc motor (điện), kiểm tra kết nối điện/khí.

Giải đáp thắc mắc (FAQ)



Van bi 3 ngã chữ L và chữ T khác nhau thế nào?

Chữ L kết nối 2/3 cửa, dùng chuyển hướng; chữ T kết nối tối đa ba cửa, dùng trộn hoặc tuần hoàn.

Làm sao chọn đúng loại van bi 3 ngã?

Xác định chức năng (phân chia L-port hay trộn T-port), chọn kích thước DN và vật liệu phù hợp lưu chất.

Van bi 3 ngã inox có chịu áp suất bao nhiêu?

Inox 304/316 chịu PN16–PN25, gioăng PTFE chịu nhiệt 150°C; thép carbon có thể lên PN40, 200°C.

Bao lâu cần bảo trì van bi 3 ngã?

Kiểm tra 6–12 tháng/lần, đảm bảo độ kín, bi và actuator vận hành nhạy.

Van bi 3 ngã điều khiển điện có ưu điểm gì?

Tích hợp PLC/SCADA, điều khiển tuyến tính 0–100%, phù hợp cho tự động hóa và hệ thống phức tạp.

Van bi 3 ngã khí nén phù hợp với môi trường nào?

Phù hợp khu vực nguy cơ cháy nổ, phản hồi nhanh 0,1–0,5 giây, tiết kiệm khí nén.
