Van bi đồng Gala Fig. 1251 DN100

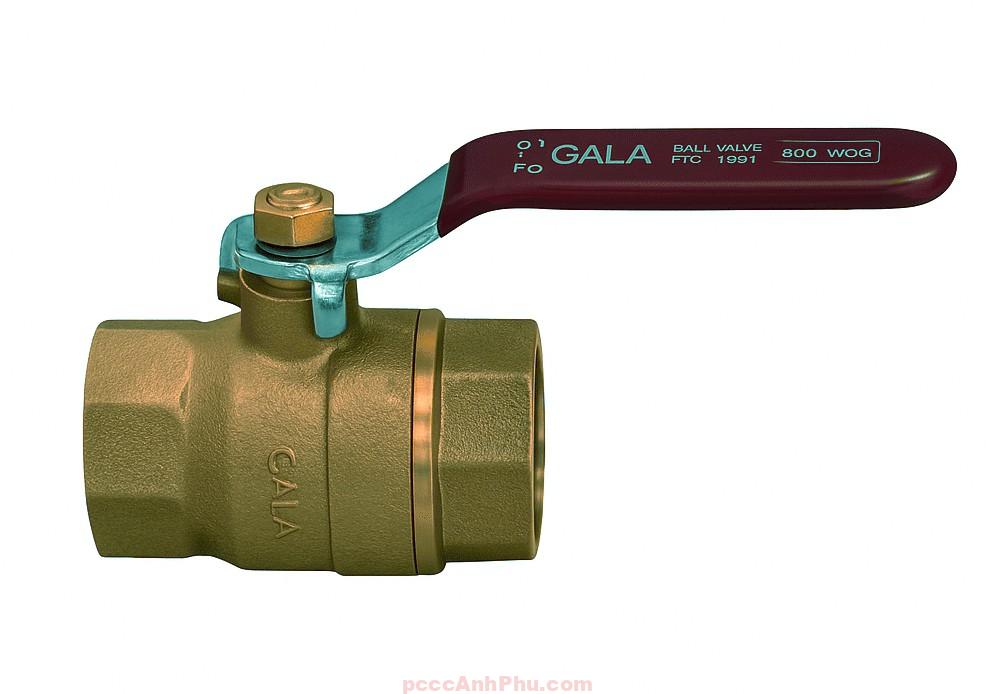

Giới thiệu van bi đồng GALA Series Type 600 DN100

Van bi đồng GALA Series Type 600 DN100 là dòng van ren trong kích thước lớn nhất của seri GALA 600, thiết kế toàn lỗ (Full Bore), chuyên dùng cho các hệ thống kỹ thuật yêu cầu lưu lượng cao, áp lực lớn và độ kín tuyệt đối. Với kích thước DN100 (4 inch), van đáp ứng hoàn hảo cho các ứng dụng công nghiệp, trạm bơm, nhà máy và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn.

Toàn thân van được chế tạo từ đồng thau đúc nguyên khối, đạt tiêu chuẩn BS21 và MSS SP-110. Cấu trúc đồng đặc có khả năng chịu áp suất làm việc 41.3 bar và thử thủy lực đến 62 bar, đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt. Tay gạt kim loại mạ crom sáng bóng, thao tác nhẹ và có chốt khóa an toàn, cho phép kiểm soát nhanh dòng chảy chỉ với một thao tác xoay 1/4 vòng.

Với độ bền cao, tính cơ động và khả năng chịu nhiệt từ -10°C đến 120°C, GALA Type 600 DN100 là lựa chọn hàng đầu cho hệ thống cấp nước tổng, đường ống kỹ thuật trung tâm và mạng PCCC công nghiệp đòi hỏi tiêu chuẩn an toàn nghiêm ngặt.

Cấu tạo của van bi đồng GALA Type 600 DN100

Van bi GALA DN100 được cấu tạo từ năm bộ phận chính: thân van, nắp, bi, trục và tay gạt. Thân van làm từ đồng thau nguyên khối, có độ dày lớn giúp chịu áp suất cao và tránh biến dạng khi làm việc lâu dài. Nắp van (Cap) ren chính xác, có thể tháo lắp dễ dàng khi cần bảo trì. Bi van bằng đồng mạ crom sáng bóng, độ nhẵn bề mặt cao, giúp thao tác nhẹ, giảm ma sát và ngăn bám cặn trong quá trình sử dụng.

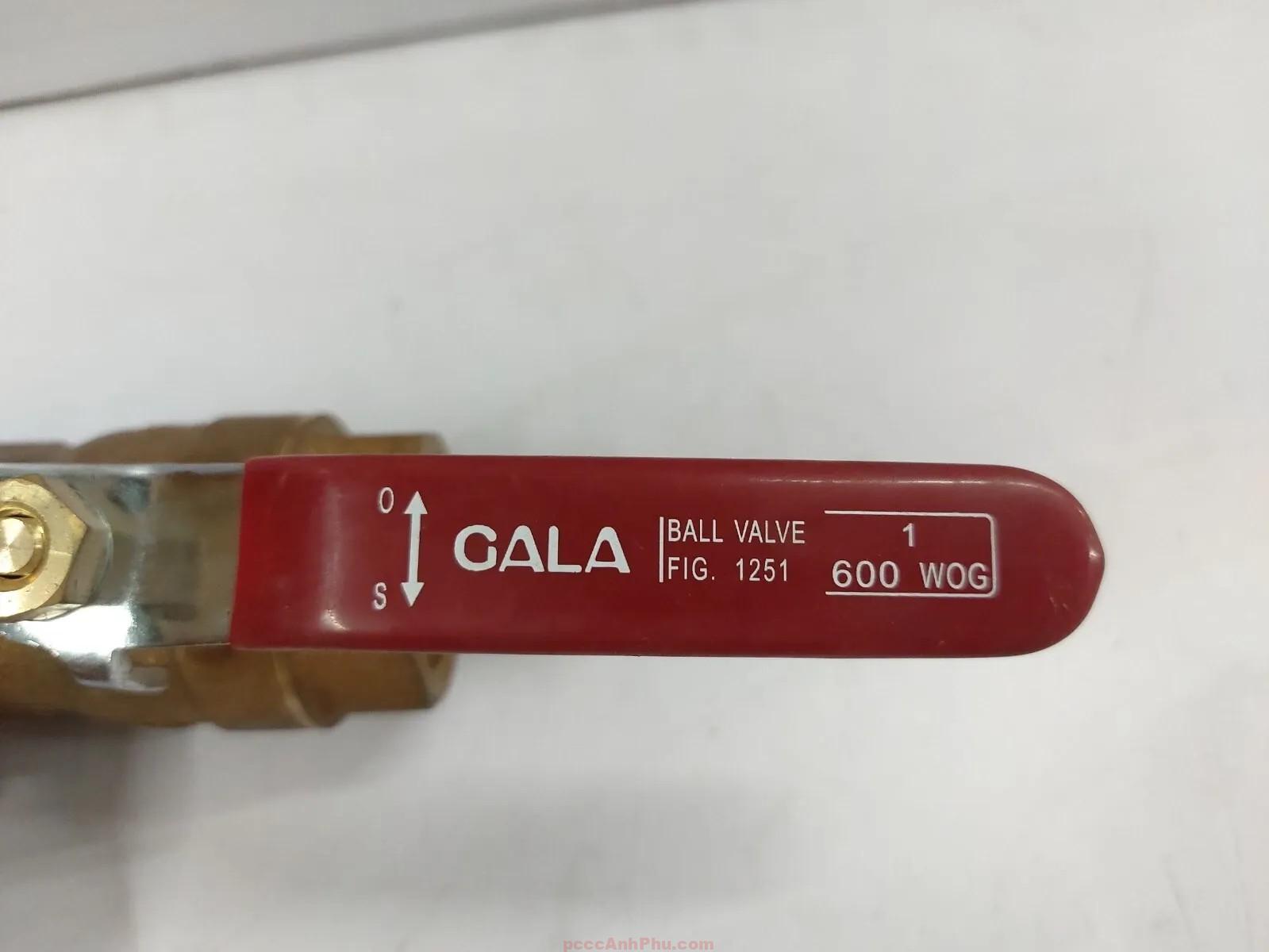

Trục van (Stem) bằng đồng đặc, gắn chắc với bi thông qua hệ thống vòng đệm NBR đàn hồi và gioăng PTFE (Teflon) chống rò rỉ. Gioăng PTFE chịu nhiệt tốt, kháng hóa chất và duy trì độ kín tuyệt đối trong nhiều năm vận hành. Tay gạt bằng thép mạ crom sáng, bền chắc và có khóa hãm an toàn, giúp người vận hành thao tác dễ dàng kể cả trong môi trường có áp lực cao.

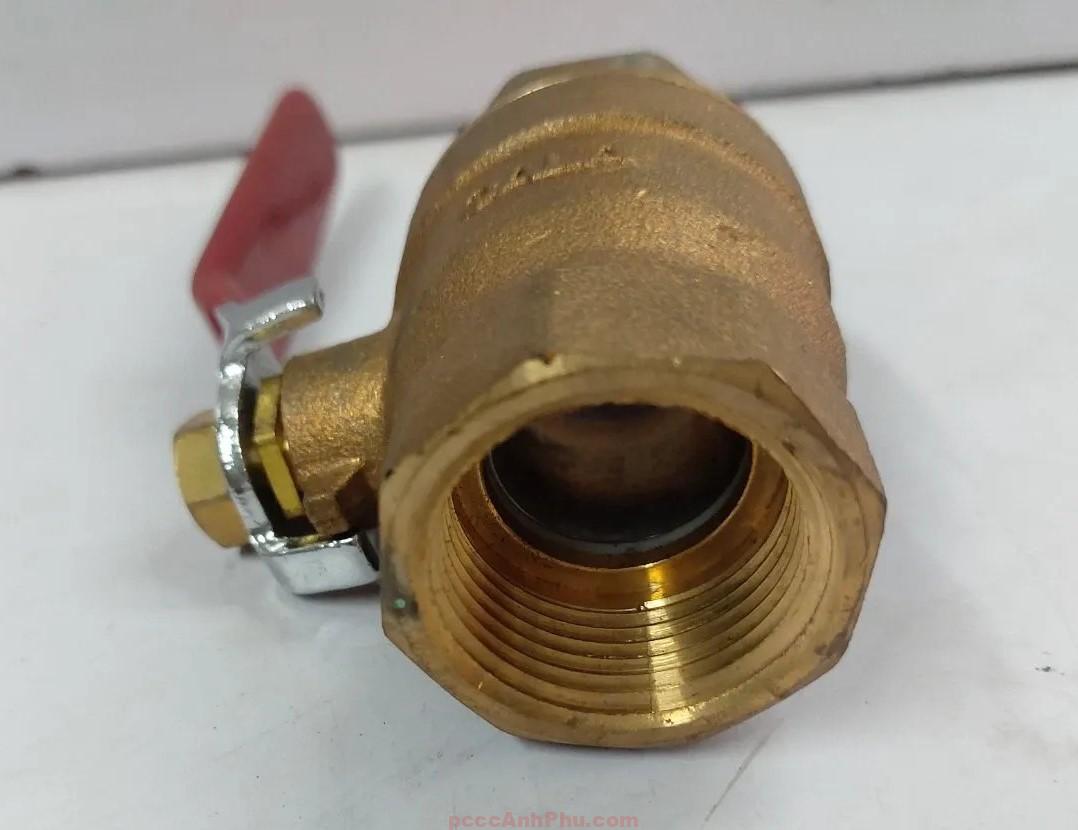

Ren kết nối theo tiêu chuẩn BSP (ISO7/1) phổ biến, đảm bảo lắp đặt dễ dàng với các phụ kiện ống ren sẵn có. Bên trong thân van được gia công mịn, giảm ma sát và hạn chế tổn thất lưu lượng khi mở hoàn toàn. Mỗi van đều được kiểm tra áp lực, độ kín và sai số kỹ thuật trước khi xuất xưởng, đảm bảo chất lượng đồng nhất.

Nguyên lý hoạt động

Van bi GALA DN100 vận hành theo cơ chế xoay 90° của quả bi rỗng có lỗ xuyên tâm. Khi tay gạt song song với đường ống, van mở hoàn toàn cho lưu chất đi qua toàn bộ tiết diện; khi tay gạt vuông góc, bi xoay chắn ngang dòng chảy, ngăn lưu chất đi qua. Thiết kế toàn lỗ (Full Bore) giúp giảm thiểu tổn thất áp suất, duy trì áp lực ổn định trên toàn tuyến ống.

Nhờ kích thước lớn, GALA DN100 thường được sử dụng như van chặn chính trong hệ thống cấp nước hoặc PCCC. Với cơ chế đóng mở nhanh, chỉ cần một thao tác 1/4 vòng tay gạt, người vận hành có thể kiểm soát hoàn toàn lưu lượng. Bi mạ crom và gioăng PTFE giúp van đóng kín tuyệt đối, không rò rỉ dù hệ thống vận hành ở áp cao hoặc có dao động áp đột ngột.

Van hoạt động ổn định trong dải nhiệt rộng, phù hợp cho nước, khí nén, dầu nhẹ và hơi nóng. Cấu trúc đồng thau đúc giúp sản phẩm ít bị ảnh hưởng bởi sự thay đổi nhiệt độ hoặc áp suất, giữ hiệu năng ổn định lâu dài.

Ưu điểm nổi bật của GALA Type 600 DN100

Điểm mạnh nổi bật của van bi GALA DN100 là khả năng chịu áp suất và lưu lượng cực lớn. Với áp làm việc 41.3 bar và thử thủy lực 62 bar, van đảm bảo vận hành an toàn trong các hệ thống kỹ thuật áp cao. Cấu trúc đồng nguyên khối giúp van bền bỉ, không rò rỉ, chống ăn mòn và thích hợp sử dụng trong môi trường ẩm hoặc có hơi nước.

Gioăng PTFE kết hợp vòng NBR tạo nên hệ thống làm kín kép, đảm bảo độ kín lâu dài và giảm ma sát khi vận hành. Tay gạt mạ crom sáng, chống rỉ, có cơ cấu khóa an toàn, giúp kiểm soát van dễ dàng trong các tình huống khẩn cấp. Bi van mạ crom có bề mặt siêu nhẵn, chống bám cặn và giảm hao mòn, kéo dài tuổi thọ toàn bộ cụm van.

Nhờ cấu trúc toàn lỗ, GALA DN100 không gây giảm áp trên đường ống và duy trì hiệu suất tối đa cho máy bơm. Van hoạt động êm, không rung, không gây tiếng ồn, đặc biệt phù hợp với các hệ thống yêu cầu vận hành ổn định và an toàn như trạm bơm chữa cháy, nhà máy xử lý nước, hoặc khu công nghiệp lớn.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, GALA DN100 thường được lắp ở các tuyến ống chính, đầu ra của máy bơm hoặc các cụm phân phối trung tâm. Với khả năng chịu áp cao và đóng mở nhanh, van đảm bảo cung cấp lưu lượng lớn cho toàn bộ mạng phun sprinkler hoặc đường cấp chữa cháy. Độ kín tuyệt đối của van giúp ngăn rò rỉ áp suất, giữ ổn định hệ thống trong trạng thái sẵn sàng hoạt động.

Trong lĩnh vực công nghiệp, van được sử dụng cho các đường ống cấp nước, dầu nhẹ, khí nén và hơi. Chất liệu đồng thau giúp van chống oxy hóa, an toàn với nước sạch và không bị ăn mòn khi làm việc trong môi trường có hóa chất nhẹ. Van còn phù hợp cho các hệ thống HVAC, trạm bơm nước, và dây chuyền sản xuất yêu cầu vận hành liên tục.

Bên cạnh đó, trong dân dụng hoặc công trình hạ tầng, GALA DN100 có thể đóng vai trò là van tổng cho hệ thống cấp nước trung tâm hoặc khu kỹ thuật lớn. Với thao tác nhanh, độ kín cao và tuổi thọ dài, sản phẩm giúp giảm chi phí vận hành và tăng độ tin cậy cho toàn bộ hệ thống.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, cần kiểm tra bề mặt ren, đảm bảo sạch, không có cặn hoặc tạp chất. Dùng băng tan PTFE quấn đều quanh ren để tăng độ kín. Khi siết, chỉ dùng lực vừa phải, tránh làm nứt ren đồng. Sau khi lắp, thử kín bằng nước áp thấp để kiểm tra độ rò rỉ trước khi vận hành chính thức.

Khi vận hành, xoay tay gạt 90° để mở hoặc đóng hoàn toàn. Không nên mở nửa chừng vì sẽ tạo dòng xoáy và tăng tốc độ mài mòn. Trong hệ thống PCCC, nên kiểm tra định kỳ 3–6 tháng/lần, đảm bảo tay gạt và trục van hoạt động trơn tru. Khi bảo trì, tháo tay gạt và nắp van nhẹ nhàng, vệ sinh phần trong bằng vải mềm, tránh dùng hóa chất mạnh hoặc bàn chải cứng.

Nếu cần thay thế, phải chọn đúng model GALA Type 600 DN100 hoặc sản phẩm tương đương tiêu chuẩn BSP. Việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp van duy trì độ kín và hiệu suất ổn định suốt nhiều năm hoạt động.

Kết luận

Van bi đồng ren GALA Series Type 600 DN100 là lựa chọn tối ưu cho các hệ thống kỹ thuật quy mô lớn cần độ kín, độ bền và khả năng chịu áp cao. Với thân đồng đúc nguyên khối, bi mạ crom sáng, gioăng PTFE và tay gạt kim loại chắc chắn, sản phẩm mang lại hiệu năng vận hành vượt trội, an toàn và ổn định.

Từ hệ thống PCCC, cấp nước công nghiệp đến các công trình dân dụng cao cấp, GALA DN100 luôn đảm bảo tiêu chuẩn kỹ thuật và thẩm mỹ cao. Đây là model van bi đồng mạnh mẽ nhất của dòng GALA 600, kết hợp giữa độ bền cơ học, độ kín hoàn hảo và sự tiện lợi trong vận hành, bảo dưỡng – xứng đáng là lựa chọn hàng đầu cho mọi công trình yêu cầu chất lượng và độ tin cậy tuyệt đối.
