Van bi đồng ITAP 090 DN15

Van bi ITAP 090 DN15

Van bi ITAP 090 DN15 là dòng van ren phổ biến nhất trong seri “Ideal” của ITAP – Italy, kích thước 1/2 inch, chuyên dùng cho hệ thống nước, khí nén và các tuyến ống PCCC nhỏ. Van có khả năng chịu áp suất làm việc tới 50 kg/cm² và nhiệt độ tối đa 150 °C (không dùng cho hơi nước), phù hợp với các ứng dụng cần độ bền cao và thao tác nhanh.

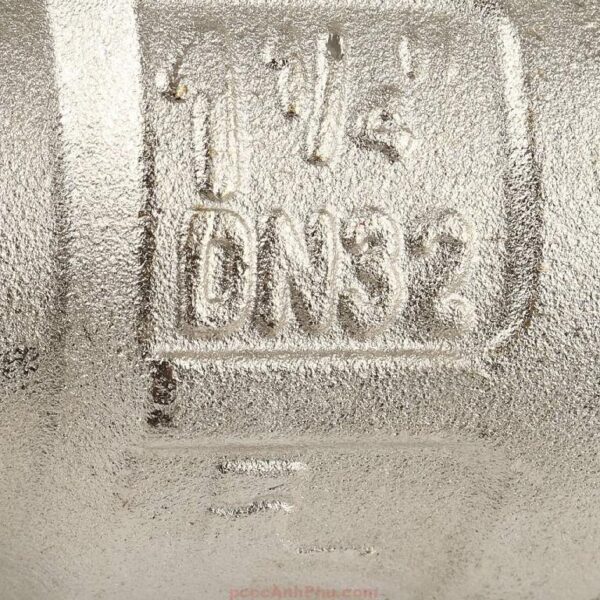

Thân van chế tạo từ đồng CW617N mạ niken bóng sáng, chống oxy hóa, giúp hoạt động ổn định trong môi trường ẩm hoặc nước nhiễm phèn. Cấu trúc full flow cho lưu lượng qua van lớn, không gây sụt áp đáng kể khi mở hoàn toàn, rất phù hợp cho đường ống cấp chính hoặc hệ thống chữa cháy.

Cấu tạo và vật liệu chế tạo

Van ITAP 090 DN15 gồm thân đồng mạ niken, bi crôm sáng, trục đồng CW614N, gioăng PTFE (Teflon) và vòng O-ring NBR. Tay gạt bằng thép mạ kẽm sơn đỏ, thao tác đóng mở nhanh chỉ cần xoay 90 độ. Cấu trúc hai nửa thân ren có gioăng Teflon trung tâm giúp van kín tuyệt đối, hạn chế rò rỉ dù làm việc trong điều kiện áp cao.

Mọi chi tiết được gia công CNC chính xác, bề mặt mạ niken đồng đều, đảm bảo độ bền cơ học và thẩm mỹ. Ren trong BSP (ISO 228) cho phép lắp khớp chính xác với ống thép, đồng hoặc inox ren ngoài, dễ tháo lắp bảo dưỡng. Các mẫu van đều được ITAP kiểm tra áp lực nước và khí trước khi đóng gói, đạt chuẩn châu Âu EN 13828.

Nhờ vật liệu cao cấp và độ hoàn thiện tinh xảo, van ITAP 090 DN15 có thể vận hành ổn định hơn 10 năm trong hệ thống nước sạch hoặc công nghiệp nhẹ, không cần bảo trì thường xuyên.

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động xoay của bi van. Khi tay gạt song song với ống, lỗ bi mở hoàn toàn cho dòng chảy đi qua tự do; khi vuông góc, bi che kín, chặn hoàn toàn lưu lượng. Cơ cấu này cho phép đóng mở tức thì chỉ với 1/4 vòng quay, thuận tiện khi cần thao tác nhanh.

Với đường kính 1/2 inch, DN15 cho lưu lượng lớn hơn đáng kể so với DN10 nhưng vẫn đảm bảo độ kín tuyệt đối nhờ gioăng PTFE. Thiết kế full-bore giúp giảm tổn thất áp, hạn chế tiếng ồn và rung động trong hệ thống. Van có thể lắp ở bất kỳ hướng nào, không phụ thuộc chiều dòng chảy.

Bi và trục được đánh bóng gương nên thao tác nhẹ, không bị kẹt sau thời gian dài sử dụng. Điều này giúp ITAP 090 DN15 đặc biệt phù hợp cho các vị trí yêu cầu thao tác thường xuyên như nhánh xả hoặc đường cấp vào tủ chữa cháy.

Ưu điểm nổi bật

Van ITAP 090 DN15 nổi bật với độ bền cao, thiết kế nhỏ gọn, độ kín tuyệt đối và khả năng chịu áp suất lên tới 50 bar. Lớp mạ niken sáng bóng không chỉ tăng tính thẩm mỹ mà còn chống ăn mòn hiệu quả, thích hợp sử dụng ở cả môi trường trong nhà và ngoài trời.

Gioăng PTFE chịu nhiệt, chống mài mòn, cho phép van làm việc ổn định trong dải nhiệt từ –20 °C đến 150 °C. Bi crôm sáng giảm ma sát, giữ chuyển động nhẹ nhàng. Van có tay gạt chắc chắn, hiển thị rõ trạng thái đóng – mở giúp thao tác nhanh và an toàn trong hệ thống PCCC.

Cấu trúc thân dày, ren chuẩn BSP khi lắp với ống ren ngoài đảm bảo kín tuyệt đối mà không cần phụ kiện phụ trợ. Van hầu như không yêu cầu bảo dưỡng định kỳ, tiết kiệm chi phí vận hành cho công trình dân dụng và công nghiệp.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, van ITAP 090 DN15 được dùng tại các điểm test áp, đường xả hoặc cụm đồng hồ đo lưu lượng. Van giúp cô lập nhanh từng đoạn đường ống để kiểm tra mà không ảnh hưởng toàn bộ hệ thống. Nhờ thao tác nhanh, van thường được lắp trong tủ bơm chữa cháy hoặc các đường ống nhánh cấp phụ.

Trong công nghiệp, DN15 được ứng dụng ở hệ thống khí nén, cấp dầu, đường nước lạnh, dây chuyền rửa, hoặc thiết bị trao đổi nhiệt. Ngoài ra, van còn dùng trong hệ thống lọc nước RO, bể chứa áp lực và máy bơm tăng áp vì độ kín và độ bền vượt trội.

Đối với dân dụng, DN15 là kích cỡ phổ biến cho ống cấp nước sinh hoạt, bình nóng lạnh, hệ thống tưới nhỏ giọt và thiết bị xử lý nước. Kích thước vừa, dễ lắp, không chiếm chỗ, vận hành êm – là lựa chọn lý tưởng cho các công trình cần độ tin cậy cao.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp, cần làm sạch đầu ren và quấn băng PTFE đều theo chiều ren. Siết bằng tay, sau đó dùng cờ-lê siết thêm nhẹ để tránh nứt thân đồng. Kiểm tra độ kín bằng áp suất thấp trước khi đưa vào vận hành. Khi mở hoàn toàn, tay gạt phải song song với đường ống.

Với hệ thống PCCC, nên thao tác đóng mở thử mỗi quý để tránh kẹt bi. Khi bảo trì, có thể tháo van dễ dàng bằng cờ-lê, không cần cắt ống. Không sử dụng dầu mỡ công nghiệp thông thường vì có thể làm hỏng gioăng PTFE. Định kỳ lau sạch tay gạt và bề mặt van để giữ lớp mạ niken sáng bóng.

Nhờ thiết kế tinh gọn, khả năng chịu áp cao và độ kín tuyệt đối, van bi ITAP 090 DN15 luôn được lựa chọn cho các công trình cấp nước, khí nén và đặc biệt trong hệ thống PCCC nơi yêu cầu độ an toàn và độ bền cao. Giá tham khảo khoảng 125 000 đ/chiếc.
