Van bi đồng ITAP 091 DN15

Van bi ITAP 091 DN15

Van bi ITAP 091 DN15 là dòng van bi đồng cao cấp của hãng ITAP – Italy, thuộc series “Ideal” nổi tiếng về độ chính xác và độ bền vượt trội. Đây là loại van bi kết nối ren MxF (một đầu ren ngoài, một đầu ren trong), kích thước danh nghĩa DN15 (1/2 inch), tay gạt thép đập dài ITAP.086, thân đồng mạ niken sáng, chịu áp suất làm việc tối đa 50 kg/cm² và nhiệt độ tới 150 °C.

Van được nhập khẩu trực tiếp từ Ý, đạt chứng chỉ CE, EN13828 và ISO 9001, thích hợp dùng trong hệ thống nước, khí nén, công nghiệp nhẹ và đặc biệt là hệ thống PCCC dân dụng yêu cầu độ kín và độ tin cậy cao. Với kích thước DN15 phổ biến, ITAP 091 dễ dàng lắp vào các tuyến ống kỹ thuật hoặc đồng hồ nước tiêu chuẩn BSP.

Đây là kích thước được sử dụng nhiều nhất trong thực tế – đủ nhỏ để thao tác gọn, nhưng vẫn cho lưu lượng lớn và tổn thất áp thấp. Nhờ tay gạt dài, người vận hành có thể dễ dàng nhận biết trạng thái mở/đóng ngay cả trong tủ kỹ thuật hoặc khu vực có ánh sáng yếu.

Cấu tạo và vật liệu chế tạo

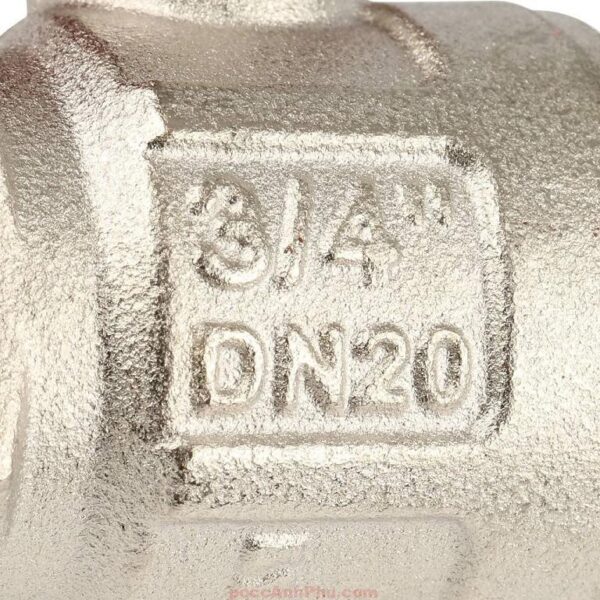

Van ITAP 091 DN15 có thân làm từ đồng CW617N – hợp kim đồng cao cấp được lựa chọn đặc biệt cho thiết bị áp lực, có độ cứng cao và kháng ăn mòn tốt. Bề mặt ngoài được phủ lớp mạ niken dày, giúp tăng khả năng chống oxy hóa, giảm thiểu bám cặn và giữ cho van luôn sáng bóng sau nhiều năm sử dụng.

Phần bi van được làm bằng đồng mạ crôm – bề mặt đánh bóng gương cho ma sát cực thấp, giúp van xoay nhẹ và đóng kín tuyệt đối. Trục van bằng đồng CW614N kết hợp với hai vòng gioăng PTFE (Teflon) chịu nhiệt cao, giúp làm kín tuyệt đối giữa bi và thân van, đồng thời chống bám cặn trong môi trường nước cứng hoặc khí nén dầu.

Hai vòng đệm O-ring làm từ NBR và Viton® đảm nhiệm vai trò chống rò rỉ tại phần trục quay và đầu kết nối. Tay gạt thép sơn đỏ đập dài ITAP.086 được gắn cố định bằng vít mạ kẽm, có thể chịu lực xoay mạnh và đảm bảo thao tác chính xác ngay cả trong điều kiện áp cao.

Hai đầu kết nối ren BSP (ISO 228) – ren trong và ren ngoài – giúp van tương thích hoàn hảo với ống và phụ kiện ren đồng, thép hoặc inox. Cấu trúc này cho phép tháo lắp nhanh khi cần bảo trì, mà không cần cắt đoạn ống hoặc tháo cụm thiết bị.

Toàn bộ sản phẩm được kiểm tra áp suất và độ kín tại nhà máy ITAP, mỗi van đều có số batch riêng và đạt chứng nhận chất lượng xuất xưởng theo tiêu chuẩn châu Âu EN 13828.

Nguyên lý hoạt động

Van ITAP 091 DN15 hoạt động theo nguyên lý xoay 1/4 vòng (quarter-turn). Khi tay gạt song song với đường ống, bi nằm dọc theo hướng dòng chảy và cho phép lưu chất đi qua toàn phần (full flow). Khi xoay tay gạt vuông góc 90°, bi xoay chắn kín hoàn toàn, ngăn dòng chảy tức thì.

Thiết kế bi tròn full-bore giúp lưu lượng qua van không bị giảm đáng kể, hạn chế tổn thất áp và tránh tiếng ồn thủy lực. Cơ cấu xoay nhẹ, không cần mô-men xoắn lớn, đảm bảo thao tác nhanh và an toàn trong hệ thống có áp lực cao.

Với kích thước DN15, van đạt độ cân bằng tối ưu giữa lưu lượng và khả năng chịu áp. Tay gạt dài giúp lực đóng mở nhẹ, đồng thời dễ nhận biết trạng thái mở/đóng từ xa – đặc biệt hữu ích trong môi trường PCCC hoặc các trạm kỹ thuật tập trung nhiều thiết bị.

Ưu điểm nổi bật

1. Độ kín tuyệt đối: Nhờ cấu tạo bi mạ crôm và gioăng PTFE kép, van đạt độ kín hoàn hảo, không rò rỉ dù làm việc ở áp lực 50 bar. Đây là mức chịu áp vượt trội so với van bi dân dụng thông thường.

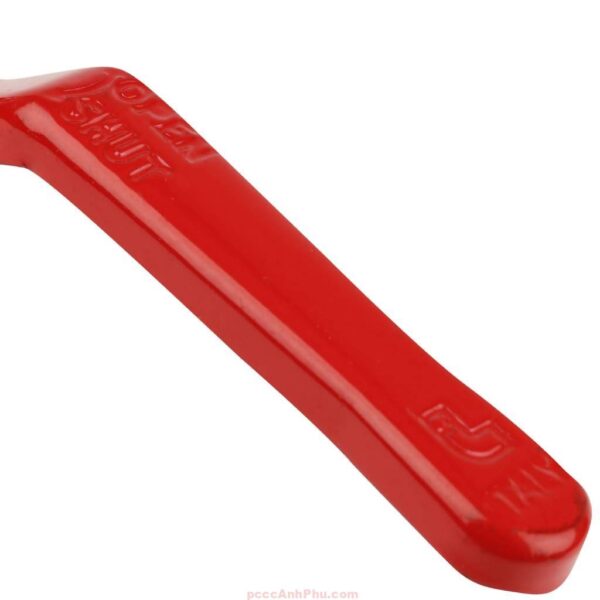

2. Tay gạt thép đập dài: Thiết kế ITAP.086 cho phép thao tác nhẹ và nhanh hơn tay bướm, đồng thời giảm nguy cơ kẹt trong môi trường bụi hoặc ẩm. Lớp sơn đỏ giúp nhận diện trạng thái rõ ràng trong hệ PCCC.

3. Thân đồng mạ niken bền bỉ: Lớp mạ bảo vệ giúp chống oxy hóa, giữ bề mặt sáng, đồng thời ngăn hiện tượng han gỉ hoặc đóng cặn canxi. Van có thể sử dụng nhiều năm mà không ảnh hưởng đến độ kín.

4. Kết nối linh hoạt: Thiết kế MxF (ren ngoài – ren trong) giúp lắp trực tiếp với ống ren mà không cần khớp nối trung gian. Điều này giúp giảm chi phí phụ kiện và hạn chế điểm rò rỉ tiềm ẩn trong hệ thống.

5. Kích thước phổ biến: DN15 là cỡ van được dùng phổ biến nhất trong hệ thống nước và PCCC dân dụng, tương thích với hầu hết ống phi 21 mm tiêu chuẩn Việt Nam.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, ITAP 091 DN15 thường được lắp tại đường test áp, cụm đồng hồ đo áp, nhánh phân phối phụ hoặc van xả áp. Nhờ thiết kế kín tuyệt đối và tay gạt dài, van có thể thao tác nhanh ngay cả trong khu vực khó tiếp cận như tủ điều áp hoặc trạm bơm mini.

Trong công nghiệp, DN15 là kích thước phổ biến cho các hệ thống khí nén, dầu thủy lực, nước giải nhiệt, và hệ thống phân phối chất lỏng nhẹ. Cấu tạo đồng mạ niken giúp van hoạt động ổn định trong môi trường có hơi ẩm, hóa chất nhẹ hoặc nhiệt độ cao.

Trong dân dụng, ITAP 091 DN15 được dùng cho đường nước nóng lạnh, máy lọc, bình nước nóng, đồng hồ đo lưu lượng hoặc các thiết bị vệ sinh cao cấp. Kích thước nhỏ, thao tác dễ, độ kín cao giúp hạn chế rò rỉ và duy trì áp lực ổn định.

Bên cạnh đó, van cũng được ứng dụng trong thiết bị test áp di động, bộ phân phối khí, hệ thống cấp nước RO, và các trạm bơm mini cần độ chính xác cao.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp đặt, làm sạch đầu ren và loại bỏ tạp chất, dầu mỡ. Quấn băng PTFE đều tay theo chiều ren ngoài. Lắp van bằng tay trước, sau đó dùng cờ-lê siết nhẹ. Không siết quá chặt để tránh nứt thân đồng. Khi mở, tay gạt song song với đường ống; khi đóng, vuông góc hoàn toàn.

Sau khi lắp, thử áp lực bằng nước hoặc khí nén để đảm bảo không rò rỉ. Nếu van được sử dụng trong hệ thống PCCC, nên thao tác đóng mở định kỳ 1–2 lần/tháng để giữ trục và bi hoạt động trơn tru. Trong môi trường ẩm, nên lau khô tay gạt định kỳ và bôi một lớp dầu bảo vệ mỏng để chống rỉ.

Khi bảo trì, van có thể tháo rời dễ dàng nhờ kết cấu MxF. Không cần tháo toàn tuyến ống. Có thể thay vòng gioăng PTFE nếu thấy dấu hiệu rò nhẹ hoặc mòn sau thời gian dài sử dụng. Việc thay thế nên dùng phụ kiện chính hãng ITAP để đảm bảo độ kín ban đầu.

Với độ bền cơ học cao, chịu áp lớn, thao tác nhẹ và độ kín tuyệt đối, van bi ITAP 091 DN15 (MxF) là lựa chọn lý tưởng cho hệ thống nước, khí nén, công nghiệp và PCCC dân dụng. Sản phẩm nhập khẩu chính hãng Italy, có chứng nhận CO–CQ, giá tham khảo khoảng 177 000 đ/chiếc.
