Van bi đồng ITAP 092 DN32

Van bi ITAP 092 DN32

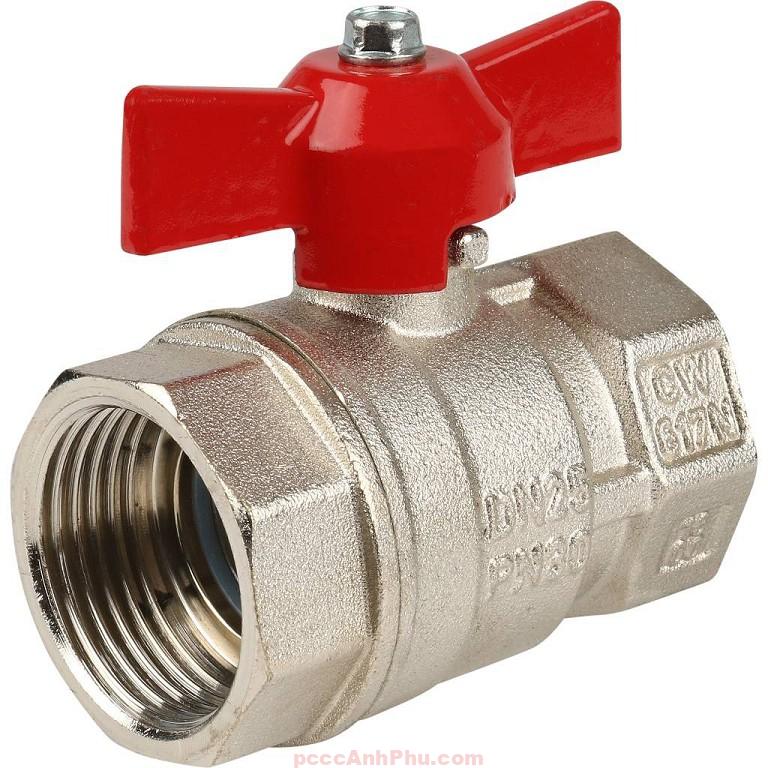

Van bi ITAP 092 DN32 là dòng van nối ren tay bướm cao cấp của ITAP – Italy, kích thước 1 1/4 inch, chuyên dùng cho hệ thống nước, khí nén và PCCC công nghiệp. Van có khả năng chịu áp suất làm việc tới 40 kg/cm² và nhiệt độ tối đa 150 °C, đáp ứng yêu cầu vận hành an toàn và kín khít trong môi trường áp lực cao.

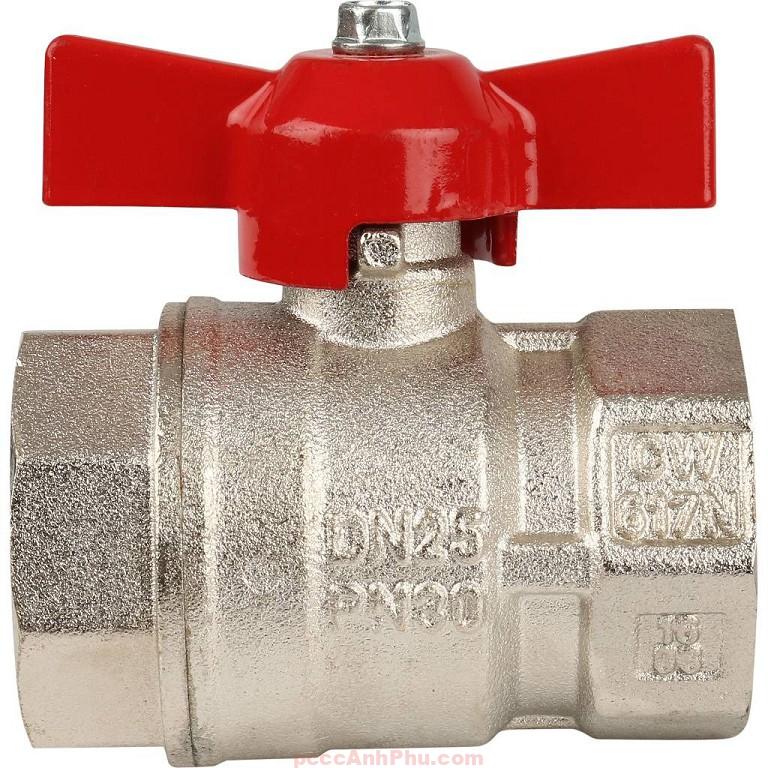

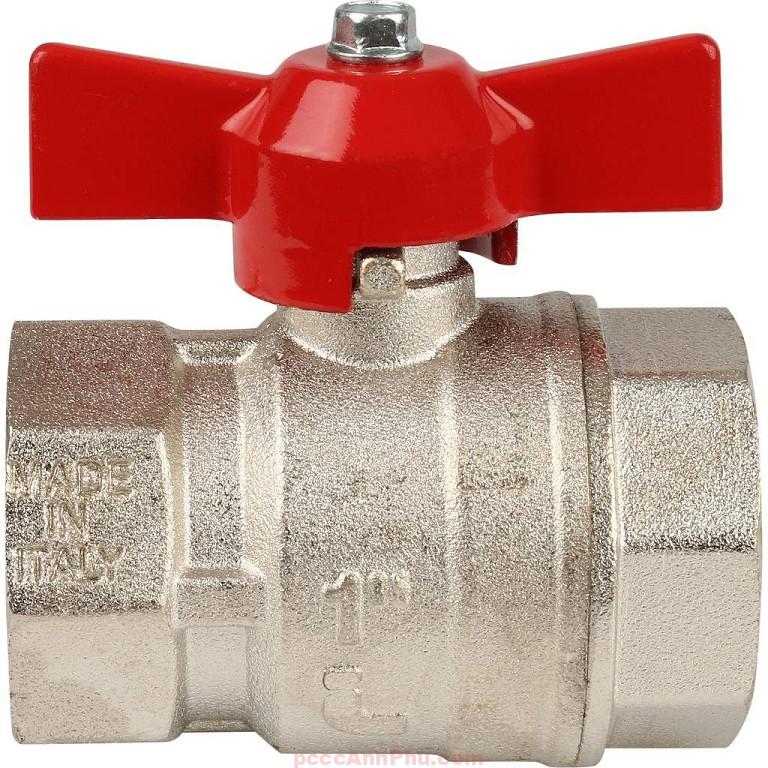

Thân van được chế tạo từ đồng CW617N mạ niken sáng bóng, chống ăn mòn và oxy hóa tốt. Tay bướm bằng nhôm đúc sơn đỏ nổi bật, nhỏ gọn, dễ thao tác và chịu được môi trường ẩm. Thiết kế full flow cho phép lưu lượng đi qua gần như không suy giảm, giúp hệ thống vận hành ổn định, tiết kiệm năng lượng.

Cấu tạo và vật liệu chế tạo

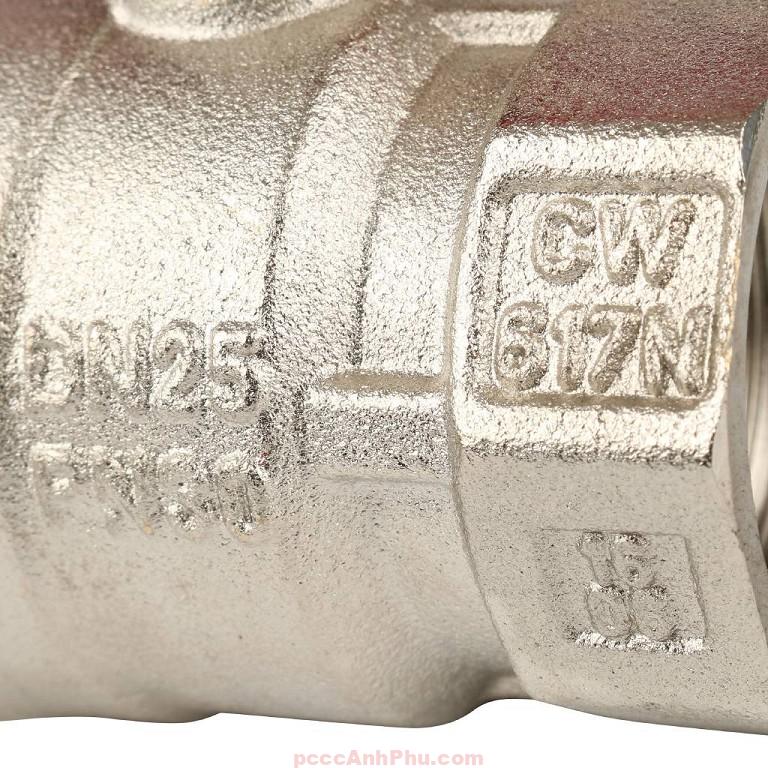

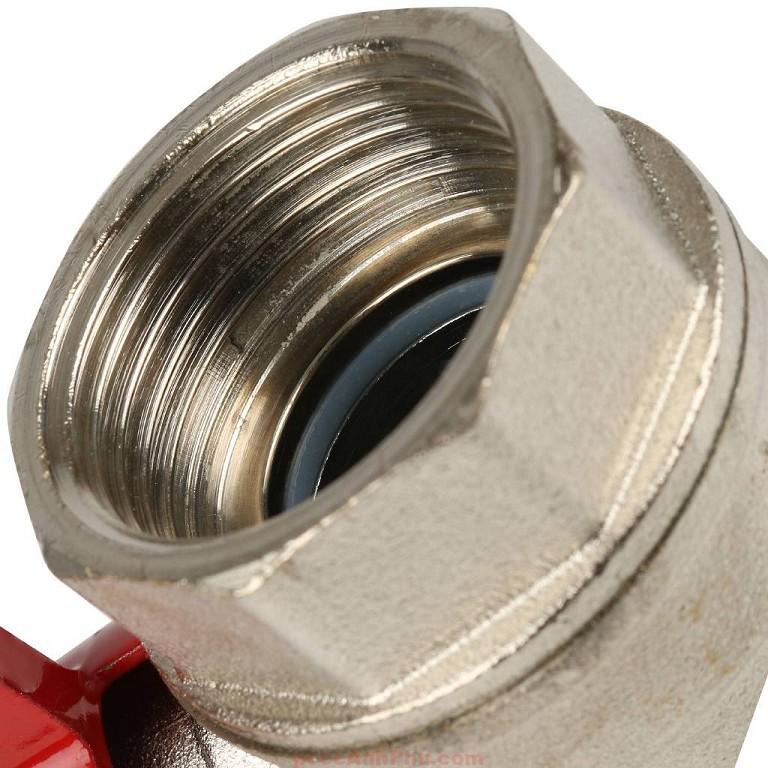

Van ITAP 092 DN32 gồm thân đồng CW617N mạ niken, bi mạ crôm sáng, trục đồng CW614N, gioăng PTFE chịu nhiệt và vòng O-ring NBR. Tay bướm nhôm đúc sơn tĩnh điện đỏ, chống ăn mòn và va đập. Hai nửa thân ghép ren BSP (ISO 228) với gioăng Teflon trung tâm đảm bảo độ kín tuyệt đối khi làm việc ở áp cao.

Các chi tiết được gia công CNC chính xác, lớp mạ niken phủ đều trên toàn thân giúp van sáng bóng và bền hơn. ITAP kiểm định từng sản phẩm bằng thử áp nước và khí theo tiêu chuẩn EN 13828 trước khi xuất xưởng, đảm bảo chất lượng châu Âu.

Nhờ cấu trúc chắc chắn và vật liệu cao cấp, ITAP 092 DN32 duy trì độ kín và độ bền vượt trội, phù hợp cho công trình quy mô lớn hoặc hệ thống chữa cháy trung tâm.

Nguyên lý hoạt động

Van hoạt động theo cơ chế bi xoay 90°. Khi tay bướm song song với đường ống, bi mở hoàn toàn, dòng nước đi qua tự do; khi tay vuông góc, bi xoay chắn kín, ngắt dòng tức thì. Cơ cấu quarter-turn cho phép đóng mở nhanh, an toàn, thuận tiện khi cần thao tác khẩn cấp.

DN32 có đường kính trong lớn, giúp tăng đáng kể lưu lượng so với DN25 mà vẫn duy trì độ kín cao. Thiết kế full-bore giảm tổn thất áp, hạn chế rung động và tiếng ồn. Bi và trục được đánh bóng gương giúp chuyển động nhẹ, thao tác dễ dàng ngay cả sau thời gian dài không sử dụng.

Van có thể lắp ở mọi hướng, kể cả vị trí nằm ngang, thẳng đứng hoặc nghiêng, rất linh hoạt cho bố trí trong tủ bơm hoặc mạng ống chính.

Ưu điểm nổi bật

ITAP 092 DN32 nổi bật với độ kín tuyệt đối, tay bướm nhôm nhẹ, bền và chống ăn mòn. Lớp mạ niken sáng bóng tăng khả năng chống oxy hóa, duy trì độ thẩm mỹ và độ bền lâu dài. Gioăng PTFE chịu nhiệt tốt, giảm ma sát, giúp van vận hành êm và kín khít qua hàng nghìn chu kỳ đóng mở.

Cấu trúc full-flow tối ưu lưu lượng, giúp dòng chảy êm, không rung. Van nhỏ gọn, thao tác nhẹ, phù hợp không gian kỹ thuật hẹp. Thân van dày, ren sâu, chịu được dao động áp suất, đạt tiêu chuẩn CE và ISO châu Âu, đảm bảo chất lượng và độ tin cậy.

DN32 là kích cỡ tiêu chuẩn cho đường ống cấp chính, đầu ra bơm chữa cháy, hệ thống lọc nước hoặc trạm cấp công nghiệp. Khả năng chịu áp và độ kín tuyệt đối giúp hệ thống hoạt động an toàn và hiệu quả lâu dài.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, van ITAP 092 DN32 thường được lắp ở nhánh cấp chính, đầu ra máy bơm hoặc tuyến dẫn sprinkler. Tay bướm gọn giúp thao tác nhanh khi cần đóng mở cục bộ. Van đảm bảo chịu áp 40 bar, phù hợp cho công trình cao tầng hoặc nhà xưởng có áp lực nước lớn.

Trong công nghiệp, DN32 được sử dụng cho hệ thống khí nén, đường nước làm mát, dây chuyền sản xuất thực phẩm và hóa chất nhẹ. Van có khả năng chịu ăn mòn, hoạt động ổn định dù môi trường nhiệt độ thay đổi.

Trong dân dụng, DN32 được lắp tại trạm bơm tổng, bể ngầm hoặc tuyến cấp nước chung cư. Thiết kế kín, thao tác nhẹ, độ bền cao giúp giảm chi phí vận hành và bảo trì lâu dài.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt, vệ sinh sạch đầu ren, quấn băng PTFE đều theo chiều ren. Siết tay trước, sau đó dùng cờ-lê siết nhẹ để cố định, tránh nứt thân đồng. Khi mở, tay bướm song song với ống; khi đóng, vuông góc. Không siết quá mạnh để tránh biến dạng ren.

Sau khi lắp, thử áp lực nước để kiểm tra độ kín. Với hệ PCCC, nên thao tác đóng mở mỗi 3 tháng để đảm bảo bi xoay trơn. Khi bảo trì, có thể tháo van nhanh chóng mà không cần tháo toàn tuyến ống. Lau khô tay bướm định kỳ để giữ lớp sơn và mạ niken sáng đẹp.

Với độ bền cơ học cao, thao tác nhẹ và khả năng chịu áp lớn, van bi ITAP 092 DN32 là lựa chọn tối ưu cho hệ thống cấp nước, khí nén và đặc biệt là PCCC trung tâm. Giá tham khảo khoảng 518 000 đ/chiếc.
