Van bi đồng ITAP 093 DN8

Van bi ITAP 093 DN8

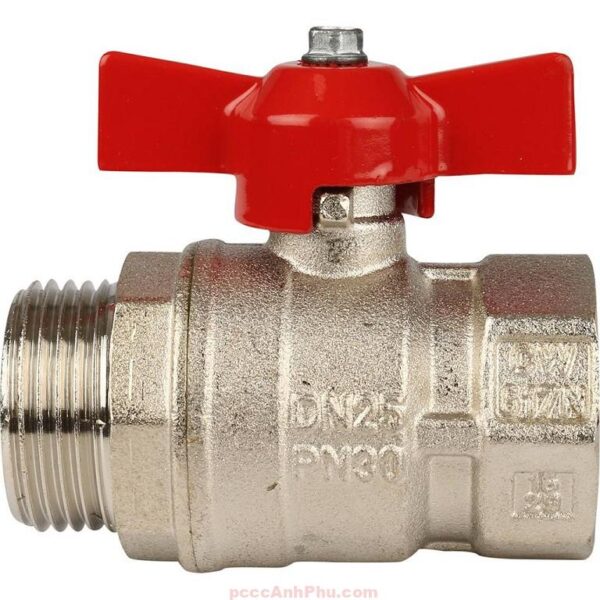

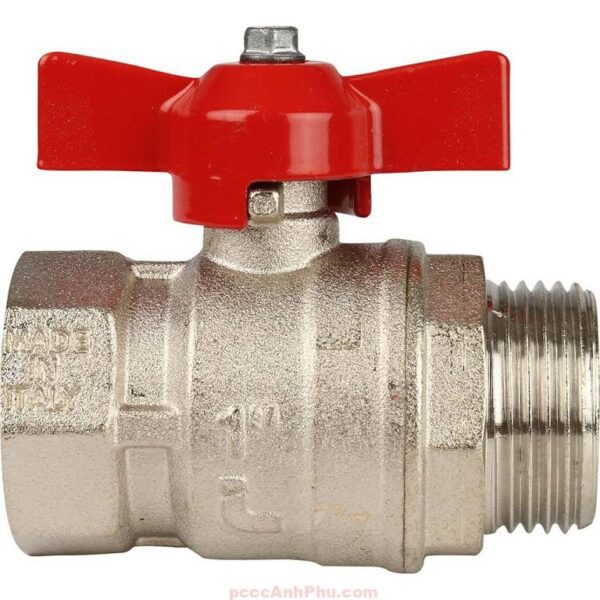

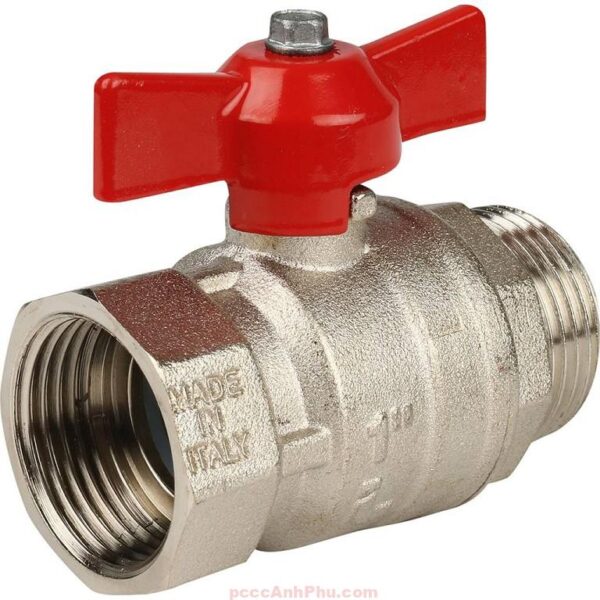

Van bi ITAP 093 DN8 là dòng van bi nối ren MxF (một đầu ren ngoài, một đầu ren trong) của ITAP – Italy, thiết kế nhỏ gọn, chịu áp lực cao và phù hợp cho hệ thống nước, khí nén cũng như các ứng dụng PCCC dân dụng. Van có thể chịu áp suất làm việc tối đa 50 kg/cm² và nhiệt độ đến 150 °C, đảm bảo vận hành ổn định, kín khít trong mọi điều kiện.

Kiểu kết nối ren ngoài – ren trong giúp lắp đặt linh hoạt hơn so với loại ren trong đôi, đặc biệt khi nối với đầu ống có ren cái hoặc thiết bị đầu ren đực. Tay bướm nhôm đúc sơn đỏ gọn nhẹ, dễ thao tác trong không gian hẹp và bền hơn loại tay thép thông thường.

Cấu tạo và vật liệu chế tạo

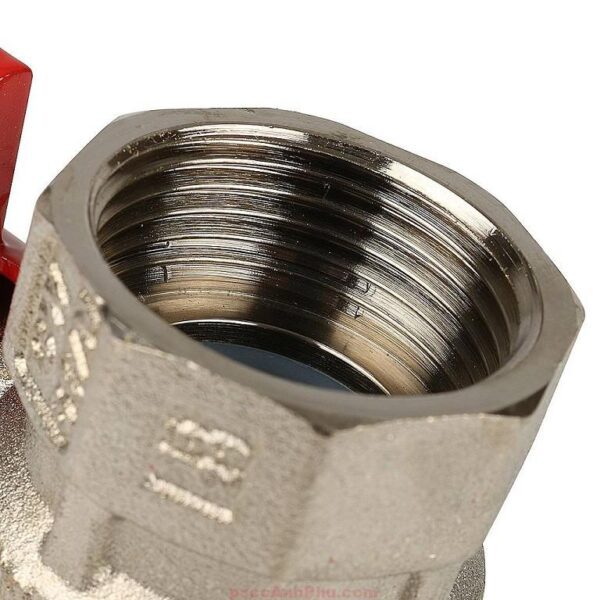

Van ITAP 093 DN8 có thân đồng CW617N mạ niken sáng bóng, bi mạ crôm, trục đồng CW614N, gioăng PTFE (Teflon) chịu nhiệt và vòng O-ring NBR chống rò rỉ. Tay bướm bằng nhôm đúc sơn tĩnh điện đỏ, chắc chắn, nhẹ và bền trong môi trường ẩm. Đầu nối ren ngoài – ren trong BSP (ISO 228) giúp dễ dàng kết hợp với nhiều loại phụ kiện và thiết bị hiện có.

Mỗi van đều được ITAP thử kín bằng nước và khí nén ở áp lực cao gấp đôi áp làm việc trước khi xuất xưởng, đáp ứng tiêu chuẩn EN 13828. Lớp mạ niken dày tạo khả năng chống ăn mòn, duy trì độ bóng và độ bền cơ học vượt trội trong thời gian dài.

Nhờ cấu trúc chắc chắn, ITAP 093 DN8 hoạt động ổn định và kín tuyệt đối, phù hợp cho đường ống cấp nước nhỏ hoặc cụm đồng hồ đo áp.

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay 90°. Khi tay bướm song song với ống, bi mở hoàn toàn cho dòng chảy đi qua; khi vuông góc, bi chắn kín và ngắt dòng tức thì. Cơ cấu quarter-turn này cho phép thao tác nhanh, dứt khoát và an toàn trong không gian nhỏ.

DN8 có đường kính trong nhỏ, thích hợp cho các hệ thống lưu lượng thấp, test áp hoặc nhánh xả kỹ thuật. Thiết kế full-flow giúp giảm sụt áp, cho dòng chảy mượt và ổn định. Bi và trục được đánh bóng gương giúp thao tác nhẹ, không kẹt dù van ít được sử dụng.

Van có thể lắp ở mọi hướng, thuận tiện cho thi công thực tế và đặc biệt hữu ích trong các cụm thiết bị đồng hồ hoặc trạm cấp nước hẹp.

Ưu điểm nổi bật

ITAP 093 DN8 nổi bật với khả năng chịu áp cao, độ kín tuyệt đối và thao tác dễ dàng. Lớp mạ niken sáng giúp chống oxy hóa, tay bướm nhôm nhẹ, không gỉ sét. Cấu trúc ren ngoài – ren trong linh hoạt, giúp kết nối dễ dàng giữa các đoạn ống khác tiêu chuẩn mà không cần đầu nối phụ.

Gioăng PTFE chịu nhiệt tốt, tự bôi trơn, giúp van vận hành êm và kín. Thân đồng dày, chống biến dạng khi siết ren hoặc chịu áp cao. Sản phẩm đạt tiêu chuẩn CE và ISO châu Âu, bảo đảm chất lượng và độ bền vượt trội.

DN8 đặc biệt phù hợp cho hệ thống nhỏ: bộ chia nước, đồng hồ đo áp, đường test PCCC hoặc cụm cấp nước cục bộ. Thiết kế nhỏ gọn giúp dễ lắp đặt và bảo dưỡng.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, van ITAP 093 DN8 thường được lắp ở đường xả test áp, đầu đo áp suất hoặc cụm đồng hồ nước phụ. Nhờ kết cấu MxF, van kết nối linh hoạt giữa ống ren ngoài và phụ kiện ren trong, tiết kiệm không gian và phụ kiện.

Trong công nghiệp, DN8 được ứng dụng cho hệ thống khí nén, thiết bị đo lưu lượng, đường cấp dầu nhẹ hoặc dung dịch kỹ thuật. Van vận hành ổn định, không rò rỉ, chịu áp cao và có tuổi thọ dài.

Trong dân dụng, DN8 thường được lắp tại đầu ra đồng hồ nước, máy lọc hoặc thiết bị cấp nước nhỏ. Tay bướm nhôm giúp thao tác dễ dàng và nhanh chóng trong không gian hẹp.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp, vệ sinh đầu ren và quấn băng PTFE đều theo chiều ren. Siết chặt bằng tay trước, sau đó dùng cờ-lê siết nhẹ để cố định, tránh nứt thân đồng. Khi mở, tay bướm song song với ống; khi đóng, vuông góc. Không siết quá mạnh để tránh biến dạng ren ngoài.

Sau khi lắp, thử áp nước để kiểm tra độ kín. Với hệ PCCC, nên thao tác đóng mở định kỳ để tránh kẹt bi. Khi bảo trì, có thể tháo van dễ dàng mà không cần cắt ống. Lau khô định kỳ để giữ lớp mạ niken sáng đẹp.

Nhờ độ kín tuyệt đối, cấu trúc linh hoạt và tay bướm nhôm nhẹ, van bi ITAP 093 DN8 (MxF) là lựa chọn tối ưu cho hệ thống cấp nước, khí nén và đặc biệt cho PCCC nhỏ gọn. Giá tham khảo khoảng 125 000 đ/chiếc.
